Guida completa ai regolatori di pressione del gas in acciaio inossidabile UHP 316L

{{{sourceTextContent.subTitle}}}

Guida completa ai regolatori di pressione del gas in acciaio inossidabile UHP 316L

{{{sourceTextContent.description}}}

Guida completa ai regolatori di pressione per gas in acciaio inossidabile 316L UHP

I regolatori di pressione per gas ad altissima purezza (UHP) sono componenti essenziali nei settori in cui la contaminazione dei gas può compromettere i processi, la sicurezza o la qualità dei prodotti. Realizzati principalmente in acciaio inossidabile 316L, questi regolatori sono progettati per gestire gas con livelli di purezza pari o superiori al 99,999%. Svolgono un ruolo fondamentale in applicazioni quali la produzione di semiconduttori, la produzione farmaceutica, la gascromatografia e la gestione di gas speciali. La presente guida offre una panoramica completa dei regolatori di pressione per gas in acciaio inossidabile 316L UHP, trattandone la progettazione, i materiali, il funzionamento, la scelta, le applicazioni, la manutenzione e gli aspetti relativi alla sicurezza. Comprendendo il funzionamento di questi dispositivi, ingegneri e tecnici possono garantire prestazioni e affidabilità ottimali in ambienti ad alto rischio.

I regolatori UHP si differenziano dai regolatori di pressione standard per il volume interno ridotto al minimo, la purezza superiore dei materiali e il funzionamento privo di contaminazioni. L’uso dell’acciaio inossidabile 316L, una variante a basso tenore di carbonio dell’acciaio inossidabile 316, migliora la resistenza alla corrosione e riduce il rischio di degassamento o rilascio di particelle. Queste caratteristiche li rendono indispensabili per la gestione di gas tossici, corrosivi, infiammabili o reattivi come il silano, il cloruro di idrogeno o l’azoto ultrapuro.

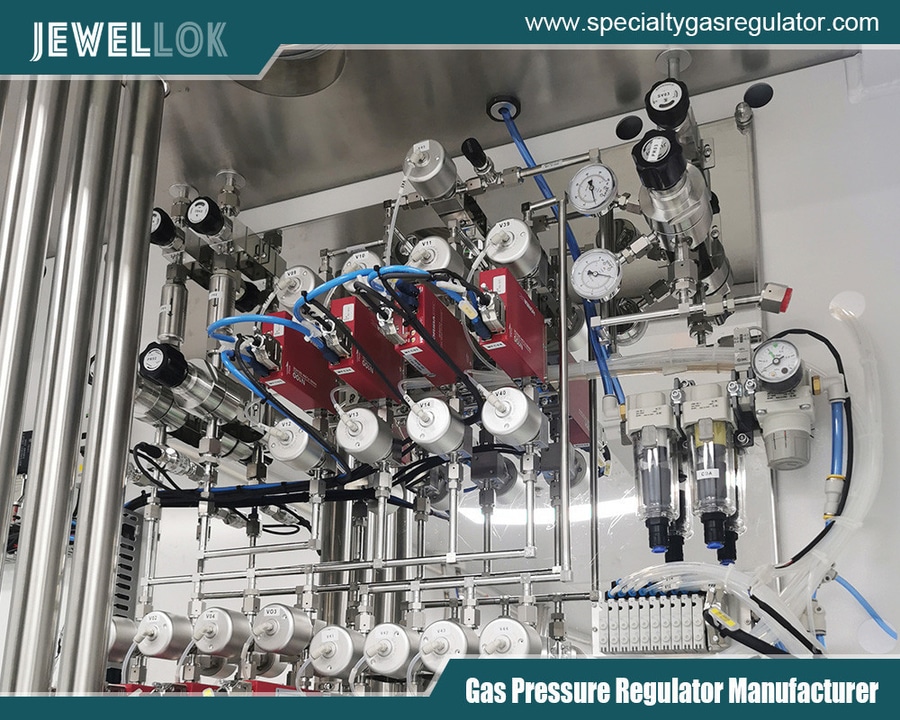

Regolatori di pressione del gas in acciaio inossidabile 316L per UHP
Regolatori di pressione del gas in acciaio inossidabile 316L per UHP
Comprendere i requisiti UHP

I sistemi ad altissima purezza (UHP) richiedono regolatori in grado di impedire che anche tracce minime di contaminanti entrino nel flusso di gas. Contaminanti quali umidità, ossigeno o particolato possono causare difetti nella microelettronica o imprecisioni negli strumenti analitici. I regolatori UHP raggiungono questo obiettivo grazie a tecniche di costruzione specializzate, tra cui la lavorazione da barra anziché la forgiatura, che garantisce una struttura a grana più compatta e superfici interne più lisce. Le finiture superficiali con bassi valori Ra (rugosità media) riducono al minimo le aree in cui le particelle possono aderire.

Nella produzione di semiconduttori, ad esempio, i gas UHP vengono utilizzati in processi come la deposizione chimica da vapore (CVD), dove la purezza influisce direttamente sui tassi di resa. I regolatori devono essere conformi a standard quali SEMI F20 per i materiali di grado UHP, garantendo che l’acciaio inossidabile 316L sia sottoposto a rifusione secondaria per ridurre le impurità al limite massimo. Questo livello di purezza non riguarda solo il materiale, ma anche il processo di assemblaggio, spesso condotto in camere bianche ISO 4 per evitare contaminanti presenti nell’aria.

Proprietà dell’acciaio inossidabile 316L

L’acciaio inossidabile 316L è il materiale preferito per i regolatori di pressione dei gas UHP grazie alle sue eccezionali proprietà. Contiene il 16-18% di cromo, il 10-14% di nichel e il 2-3% di molibdeno, con un contenuto di carbonio limitato allo 0,03% per impedire la precipitazione di carburi durante la saldatura. Questa composizione garantisce una resistenza superiore alla corrosione puntiforme e interstiziale, specialmente in ambienti ricchi di cloruri.

Nelle applicazioni UHP, la natura non reattiva del 316L impedisce l’adsorbimento e il degassamento di contaminanti. A differenza dei materiali elastomerici, i diaframmi in acciaio inossidabile non assorbono umidità né idrocarburi, preservando l’integrità del gas. L’elettrolucidatura migliora ulteriormente la superficie rimuovendo le irregolarità microscopiche, ottenendo uno strato passivato che resiste alla corrosione e alla generazione di particelle. Per i gas altamente corrosivi, nelle parti interne possono essere utilizzate varianti come l’Hastelloy C-22, ma il 316L rimane lo standard per i corpi e le parti a contatto con il fluido.

La resistenza meccanica del materiale consente ai regolatori di sopportare pressioni in ingresso fino a 6000 psig, fornendo al contempo pressioni in uscita precise fino a un minimo di 0,1 psig. La sua saldabilità supporta i collegamenti saldati di testa in modo autogeno, riducendo i percorsi di perdita e garantendo l’integrità a tenuta di elio.

Progettazione e componenti dei regolatori UHP

Un tipico regolatore di pressione del gas UHP in acciaio inossidabile 316L è costituito da tre elementi principali: un meccanismo di carico, un elemento sensibile e un elemento di controllo. Il meccanismo di carico, spesso una molla regolata da una manopola, imposta la pressione di uscita desiderata. L’elemento sensibile è solitamente una membrana in acciaio inossidabile che rileva le variazioni di pressione e aziona l’elemento di controllo — un otturatore o una valvola che modula la portata attraverso un orifizio.

I modelli UHP incorporano corpi ricavati da barre piene per ridurre al minimo il volume interno, facilitando lo spurgo rapido e riducendo lo spazio morto in cui potrebbero accumularsi contaminanti. Le membrane sono realizzate in acciaio inossidabile 316L per evitare il degrado degli elastomeri, mentre le guarnizioni sono del tipo metallo su metallo per garantire prestazioni prive di perdite. I modelli con sede fissata all’otturatore, in cui la sede è fissata all’otturatore, sono comuni per i gas corrosivi, in quanto impediscono l’erosione della sede.

Altre caratteristiche includono manometri per il monitoraggio della pressione in ingresso e in uscita, valvole di sicurezza per la protezione dalla sovrapressione e filtri per intrappolare le particelle. I modelli ad alta portata possono utilizzare configurazioni con carico a cupola per il controllo remoto, mentre le versioni compatte sono adatte a installazioni con spazio limitato.

Principi di funzionamento

I regolatori UHP funzionano secondo il principio dell’equilibrio delle forze. Il gas in ingresso entra ad alta pressione, esercitando una spinta contro l’elemento di controllo. La molla di carico comprime il diaframma, aprendo la valvola per consentire il flusso fino a quando la pressione di uscita non bilancia la forza della molla. Man mano che la richiesta a valle varia, il diaframma regola la posizione della valvola per mantenere costante la portata.

I regolatori monostadio eseguono questa operazione in un unico passaggio, risultando adatti a pressioni di ingresso stabili. I modelli a doppio stadio aggiungono una riduzione intermedia, garantendo un'erogazione costante anche quando la pressione della bombola diminuisce. Per l’UHP, il basso volume interno favorisce un rapido raggiungimento dell’equilibrio, mentre caratteristiche quali i gruppi di spurgo incrociato consentono il lavaggio con gas inerte durante la sostituzione delle bombole, prevenendo la contaminazione atmosferica.

Nei regolatori con cupola di carico, la pressione del gas o dell’aria sostituisce la molla, consentendo regolazioni remote precise. Ciò è ideale per i sistemi automatizzati nelle camere bianche.

Applicazioni

I regolatori UHP in acciaio inossidabile 316L sono fondamentali negli stabilimenti di produzione di semiconduttori per l’erogazione di gas di processo come l’arsina o la fosfina senza impurità. Nel settore farmaceutico, controllano i gas inerti per gli ambienti sterili. I laboratori analitici li utilizzano per i gas vettori nella cromatografia, garantendo letture accurate.

Altre applicazioni includono il settore aerospaziale per i sistemi di alimentazione, l’industria alimentare per la regolazione della CO₂ e la ricerca per la gestione di gas speciali. I modelli ad alta pressione supportano gli standard di taratura, mentre i regolatori di contropressione proteggono i sistemi dalla sovrapressurizzazione nelle linee di sfiato.

Criteri di selezione

La scelta di un regolatore UHP comporta la valutazione del tipo di gas (corrosivo, tossico o inerte), degli intervalli di pressione (in ingresso fino a 10.000 psig, in uscita 0-500 psig), delle portate (fino a 250 scfm) e dei requisiti di purezza. La compatibilità dei materiali è fondamentale: 316L per i gas semicorrosivi, leghe potenziate per quelli aggressivi.

Considerare la posizione: montaggio su bombola per pressioni di ingresso elevate o punto di utilizzo per la precisione. A doppio stadio per alimentazioni fluttuanti, a stadio singolo per il controllo della linea. Caratteristiche quali l’elettrolucidatura, le finiture a basso Ra e l’assemblaggio in camera bianca garantiscono la conformità agli standard UHP. Prevedere nel budget accessori quali collettori o sistemi di spurgo.

Installazione e manutenzione

L’installazione richiede ambienti puliti e asciutti. Effettuare i collegamenti utilizzando raccordi compatibili, spurgare le linee con gas inerte ed eseguire prove di tenuta con elio. Montare saldamente per evitare vibrazioni.

La manutenzione prevede ispezioni periodiche per individuare eventuali perdite, utilizzando soluzioni saponose sui raccordi. Effettuare lo spurgo prima e dopo l’uso in caso di gas pericolosi. Sostituire le membrane se danneggiate; pulire le parti interne solo con solventi approvati. Procedure di spegnimento: chiudere le valvole, scaricare la pressione, spurgare e scollegare in modo sicuro. La taratura annuale garantisce la precisione.

Considerazioni sulla sicurezza

La sicurezza è fondamentale con i regolatori UHP che gestiscono gas pericolosi. Utilizzare in aree ben ventilate dotate di rilevatori di gas. Lo scarico di sovrapressione previene le esplosioni; i modelli con diaframma vincolato limitano i guasti. Attenersi a standard come il CGA per i collegamenti. La formazione sulla gestione dei gas tossici riduce i rischi.

regolatori di pressione del gas in acciaio inossidabile 316L UHP
Regolatori di pressione del gas in acciaio inossidabile UHP 316L
Conclusione

I regolatori di pressione del gas in acciaio inossidabile UHP 316L sono vere e proprie meraviglie ingegneristiche che salvaguardano la purezza in applicazioni esigenti. Il loro design robusto, l’eccellenza dei materiali e il funzionamento preciso li rendono indispensabili. Attenendosi alle migliori pratiche di selezione, installazione e manutenzione, gli utenti possono ottenere prestazioni affidabili e una lunga durata. Con l’evolversi dei settori industriali, questi regolatori continueranno a sostenere le innovazioni nell’erogazione di gas ad alta purezza.
