Nel mondo incontaminato della fornitura di gas ad altissima purezza (UHP), linfa vitale per la fabbricazione di semiconduttori, i prodotti farmaceutici avanzati e la ricerca all'avanguardia, il percorso dalla bombola al punto di processo è una lotta incessante contro la contaminazione. Ogni componente deve preservare l'integrità del gas, che può essere compromessa da livelli di umidità, ossigeno o particolato anche dell'ordine delle parti per miliardo. Sebbene si presti giustamente molta attenzione alla progettazione interna delle valvole regolatrici di pressione dei gas speciali , i loro collegamenti di ingresso e uscita rappresentano le interfacce meccaniche più critiche dell'intero sistema. Una scelta errata in questo ambito può annullare i vantaggi del regolatore lavorato con la massima precisione, introducendo perdite, perdite virtuali e vettori di contaminazione.



La scelta del tipo di connessione appropriato, spesso utilizzato genericamente per raccordi per tubi, saldati o di altro tipo, è una decisione fondamentale nella progettazione di sistemi UHP (Ultra High Pressure). Essa deve bilanciare le esigenze imprescindibili di tenuta stagna, pulibilità, manutenibilità e robustezza meccanica. Questa guida illustra le considerazioni chiave e i compromessi necessari per garantire un'integrazione a tenuta stagna e priva di contaminanti del regolatore in una condotta di gas UHP.

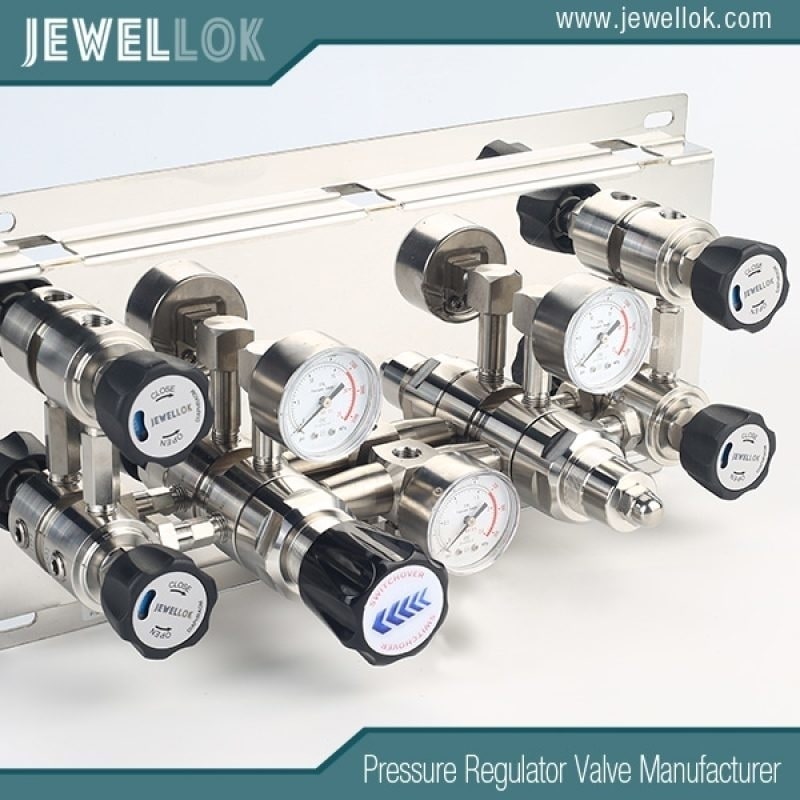

collettore di commutazione completamente automatico per bombole di gas speciali


Parte 1: Gli imperativi non negoziabili dei sistemi UHP

Prima di valutare raccordi specifici, è necessario comprendere i requisiti fondamentali che devono soddisfare:

Integrità delle perdite: La connessione deve raggiungere e mantenere una portata di perdita di elio < 1 x 10⁻⁹ atm·cc/sec o migliore. Questa non è semplicemente una tenuta stagna; è una tenuta ermetica che impedisce sia l'ingresso di contaminanti atmosferici (O₂, H₂O) sia l'uscita di gas di processo preziosi o pericolosi.
Pulizia interna: Il raccordo deve avere un percorso di flusso interno liscio e privo di fessure. Aree stagnanti ("gambe morte") o vuoti microscopici intrappolano il gas, creando perdite virtuali che si desorbono nel tempo, compromettendone la purezza. Tutte le superfici bagnate devono essere elettrolucidate fino a una rugosità superficiale (Ra) spesso < 10 micropollici per ridurre al minimo i siti di adsorbimento.
Compatibilità materiale: I materiali a contatto con il fluido devono essere in acciaio inossidabile 316L o 316L VIM-VAR (fuso a induzione sotto vuoto – rifuso ad arco sotto vuoto), lega 400 (Monel) o lega C-276 (Hastelloy). Questi materiali offrono un basso degassamento, un'elevata resistenza alla corrosione e possono sopportare una pulizia rigorosa.
Generazione di particelle: La connessione non deve generare particelle metalliche o di altro tipo durante la fase iniziale di preparazione, i cicli termici o le vibrazioni. Ciò esclude completamente le connessioni filettate (NPT) dal servizio UHP.
Funzionalità vs. Permanenza: È possibile interrompere e ristabilire la connessione senza compromettere le prestazioni? Oppure è preferibile una giunzione saldata permanente per garantire la massima integrità?




Parte 2: Valutazione delle principali tecnologie di connessione UHP



Raccordi con guarnizione frontale in metallo: lo standard di riferimento
Principio: Una guarnizione in metallo morbido (tipicamente nichel o rame, a volte una spirale in acciaio inossidabile placcato oro) viene intrappolata e compressa tra due ghiere flangiate, affilate come lame o piatte, creando una deformazione plastica e una tenuta simile a quella di una saldatura a freddo.



Esempio chiave:

Come funziona: La guarnizione viene posizionata tra due ghiere femmina con superfici di tenuta coniche. Un dado viene serrato, unendo le ghiere e deformando plasticamente la guarnizione nei bordi della lama.
Vantaggi per UHP:
Eccezionale integrità delle perdite: La tenuta metallo su metallo è intrinsecamente robusta e adatta ad alto vuoto e alta pressione.
Design a gioco zero: Una volta assemblate, le ghiere sono metallo su metallo, eliminando qualsiasi comunicazione filettatura-filettatura con il gas di processo. La guarnizione di tenuta è la esclusivamente potenziale percorso di perdita ed è altamente affidabile.
Lavabile e riutilizzabile: La guarnizione è monouso, ma il corpo e il dado possono essere puliti e riutilizzati con una nuova guarnizione, garantendo un'eccellente manutenibilità. Il percorso del flusso interno è fluido una volta assemblato.
Resistenza alle vibrazioni e ai cicli termici: Altamente resistente all'allentamento.
svantaggi:
Costo maggiore: Le guarnizioni sono materiali di consumo.
Richiede la coppia corretta: Per ottenere la corretta deformazione della guarnizione senza sovracompressione e usura è indispensabile una chiave dinamometrica calibrata.
Migliori applicazioni: Collegamenti di ingresso sui regolatori (da CGA a regolatore), sui collegamenti critici di uscita ai collettori e su qualsiasi punto del sistema che richieda uno smontaggio frequente e affidabile per manutenzione o riconfigurazione. Lo standard de facto per la maggior parte dei pannelli a gas semiconduttori.


Raccordi a ghiera assemblati meccanicamente (Swagelok®, Gyrolok, ecc.)
Principio: Una ghiera (o un insieme di ghiere) lavorata con precisione viene compressa sul diametro esterno di un tubo mentre si stringe un dado, creando sia una tenuta sul tubo che una presa resistente allo strappo all'indietro.

Esempio chiave: sistema a doppia ghiera Swagelok®.

Come funziona: La ghiera anteriore crea la tenuta contro il corpo del raccordo, mentre la ghiera posteriore afferra il tubo e fornisce resistenza meccanica. L'azione di "pressatura" crea guarnizioni permanenti e incrudite.
Vantaggi per UHP:
Eccellenti prestazioni di tenuta: Se installato correttamente, può soddisfare i requisiti di portata di perdita UHP.
Design incentrato sul tubo: Ideale per realizzare percorsi di tubi lunghi, complessi e rigidi con punti di collegamento minimi.
Rifacibile: Se necessario, è possibile scollegarlo e ricollegarlo più volte, anche se le prestazioni sono migliori al primo utilizzo.
Vasto ecosistema di componenti: Raccordi, valvole e regolatori sono facilmente reperibili e progettati per funzionare insieme.
Svantaggi dell'UHP:
Rischio di installazione non corretta: Richiede strumenti specifici e una formazione rigorosa. Un serraggio insufficiente o eccessivo rappresenta un rischio significativo. È essenziale un calibro passa/non passa.
Micro-fessure: L'interfaccia tra la ghiera e il corpo del raccordo, pur essendo sigillata, può presentare una piccola fessura non presente in una guarnizione frontale. Questo è spesso considerato accettabile per molte applicazioni UHP, ma viene esaminato attentamente nei casi più estremi.
Preparazione del tubo: Richiede estremità dei tubi perfettamente tagliate, sbavate e pulite.
Migliori applicazioni: Realizzazione della tubazione stessa a valle dell'uscita del regolatore, in particolare per linee di campionamento, alimentazioni di analizzatori e sistemi di distribuzione in cui i tratti di tubazione sono lunghi. Spesso utilizzato per la porta di uscita dei regolatori quando si collegano a tali sistemi.


Saldatura orbitale (giunzioni saldate di testa)
Principio: L'uscita o l'ingresso del regolatore è dotato di un raccordo tubolare terminale. Questo viene poi saldato orbitalmente direttamente al tubo della condotta utilizzando una testa di saldatura automatizzata con gas di spurgo.

Vantaggi per UHP:
Integrità assoluta: Crea una giunzione permanente, omogenea e senza fessure. La superficie interna, se realizzata correttamente, è liscia come il materiale di base.
Nessun componente extra: Elimina guarnizioni, ghiere e filettature, principali fonti di potenziali perdite e intrappolamenti di particelle.
Ottimale per vibrazioni elevate/elevata purezza: Il metodo preferito per i processi più aggressivi e sensibili alle particelle e per le posizioni soggette a vibrazioni.
svantaggi:
Permanente: Richiede un taglio per essere rimosso, rendendo la manutenzione o la sostituzione del regolatore un'operazione importante.
Richiede abilità e attrezzature specializzate: Richiede saldatrici orbitali certificate, ambienti controllati e procedure di spurgo adeguate per evitare l'ossidazione della saldatura (sugaring).
Non riparabile: Contrariamente alle filosofie di manutenzione che richiedono frequenti sostituzioni dei componenti.
Migliori applicazioni: Integrazione diretta e permanente dei regolatori nei sistemi di distribuzione del gas centrali (GCD) all'interno delle fabbriche di semiconduttori, o per i gas più pericolosi (piroforici, altamente tossici) in cui qualsiasi potenziale punto di perdita è inaccettabile.


L'imperativo dell'ingresso: connessioni CGA con miglioramenti UHP
L' ingresso delle valvole speciali di regolazione della pressione del gas, collegate alla valvola della bombola, è regolato dagli standard di sicurezza della CGA (Compressed Gas Association), ma le pressioni ultra elevate (UHP) richiedono miglioramenti.

Collegamenti filettati CGA standard (ad esempio, CGA 350): Sono necessari per la sicurezza, ma non sono sigillati UHP. La guarnizione primaria è spesso un O-ring elastomerico.
Soluzione UHP: Giunti CGA con guarnizione metallica: Per il servizio UHP, la presa CGA viene modificata. I tipi più comuni includono:
CGA-DISS (Sistema di sicurezza dell'indice di diametro): Utilizza una connessione filettata specifica con guarnizione in nylon o metallo. Migliore dello standard, ma non ottimale per la massima purezza.
Mesa/UTi (Ultra-Torr Integra) o CGA-1A (RFO/RPV): Si tratta di varianti CGA con tenuta metallica. Utilizzano una guarnizione in rame o nichel compressa contro una "mesa" piatta o rialzata sulla valvola della bombola, fornendo una tenuta metallica ad alta integrità e compatibile con UHP. Questa caratteristica è essenziale per collegare un regolatore UHP a una fonte di gas UHP.




Parte 3: Una metodologia di selezione sistematica

Utilizzare questo quadro decisionale per selezionare la connessione corretta per ogni punto di interfaccia.

Fase 1: definire i requisiti dell'applicazione.

Proprietà del gas: È inerte, tossico, piroforico o corrosivo? La piroforia spesso impone sistemi saldati.
Tasso di perdita richiesto: Quanto più severi sono i requisiti, tanto più si tende a preferire guarnizioni frontali o saldature con guarnizioni metalliche.
Frequenza del servizio: Questa connessione dovrà essere interrotta ogni mese per la convalida? Ogni anno? Mai?
Architettura di sistema: Si tratta di un pannello del gas modulare o di una tubazione saldata in modo permanente?


Fase 2: Selezionare la connessione di ingresso del regolatore.

Obbligatorio: Deve corrispondere all'uscita della valvola della bombola. Per UHP, si tratta quasi sempre di una variante CGA con guarnizione metallica (ad esempio, RFO/RPV per pressioni superiori a 3000 psi, Mesa per pressioni inferiori). Non utilizzare mai raccordi CGA standard con guarnizione in elastomero per un vero servizio UHP.


Fase 3: Selezionare la connessione di uscita del regolatore.
Questa è la scelta più critica per l'integrazione del sistema.

Scenario A: Integrazione in un quadro di distribuzione del gas modulare/riparabile: scegliere un'uscita maschio o femmina. Ciò consente di fissare il regolatore al blocco del quadro tramite bulloni, facilitandone la rimozione per la manutenzione o la calibrazione. Offre il miglior equilibrio tra integrità e facilità di manutenzione.
Scenario B: Collegamento diretto a una tubazione saldata permanente: specificare il regolatore con un'uscita saldata. Prevedere la saldatura orbitale direttamente alla tubazione del sistema. Questa è la scelta ideale per una purezza definitiva e permanente.
Scenario C: Collegamento a un tubo per un analizzatore o uno strumento: spesso è opportuno utilizzare una porta femmina tipo Swagelok®. Permette a un tecnico qualificato di effettuare un collegamento affidabile del tubo direttamente all'uscita del regolatore.


Fase 4: Coerenza e documentazione.

Standardizzare: All'interno di una struttura o di un sistema, standardizzare uno o due tipi di connessione per semplificare l'inventario, gli strumenti e la formazione.
Specificare in dettaglio: Gli ordini di acquisto devono specificare non solo "VCJ", ma anche il tipo esatto: ad esempio, "Connettore maschio elettrolucidato 316L VIM-VAR con guarnizione in nichel".
Procedure: Sviluppare e applicare procedure scritte per il montaggio (inclusi i valori di coppia), il controllo delle perdite (mediante spettrometria di massa dell'elio) e la pulizia.

I 10 migliori produttori di valvole regolatrici di pressione del gas speciali in Cina


Conclusione

L'integrazione di un regolatore di pressione per gas speciali in una condotta ad altissima pressione è efficace solo quanto il suo punto debole. La scelta delle connessioni di ingresso e di uscita è una decisione ingegneristica fondamentale che incide direttamente sulla sicurezza del sistema, sulla purezza del gas, sui costi operativi e sulla flessibilità di manutenzione.



Non esiste un'unica risposta "migliore", ma esiste una gerarchia di appropriatezza basata sul dogma di purezza dell'applicazione. Per le applicazioni più rigorose nel settore dei semiconduttori e della ricerca, il paradigma è spesso il seguente: una guarnizione metallica CGA (ad esempio, RFO) all'ingresso per l'integrità della sorgente, una guarnizione frontale VCJ all'uscita per l'integrazione con pannelli di servizio e saldature orbitali per le linee di distribuzione permanenti.



Considerando ogni raccordo non come un semplice accessorio idraulico, ma come un componente di tenuta di precisione, con i propri requisiti di scienza dei materiali, meccanica e procedurali, gli ingegneri possono realizzare un sistema di erogazione del gas veramente privo di perdite, privo di contaminanti e all'altezza dei gas ad altissima purezza che trasporta. In questo mondo, il raccordo non è solo una giunzione; è un patto di purezza.
