Armadio per gas speciali completamente automatico con controllo PLC

{{{sourceTextContent.subTitle}}}

Armadio per gas speciali completamente automatico con controllo PLC

{{{sourceTextContent.description}}}

Con il continuo progresso della tecnologia dei semiconduttori verso nodi di processo sempre più piccoli e rendimenti di produzione sempre più elevati, la domanda di sistemi di gestione dei gas speciali sicuri, precisi e intelligenti non è mai stata così elevata. I gas tossici, corrosivi, infiammabili, piroforici e ad alta purezza sono ampiamente utilizzati nella produzione di semiconduttori, nella produzione fotovoltaica, nella produzione di LED, nei processi farmaceutici, nella ricerca di laboratorio e nella sintesi di materiali avanzati. La gestione sicura di questi gas richiede ben più del tradizionale stoccaggio: è necessaria una soluzione intelligente di erogazione dei gas in grado di garantire monitoraggio continuo, controllo automatizzato e risposta rapida alle emergenze.

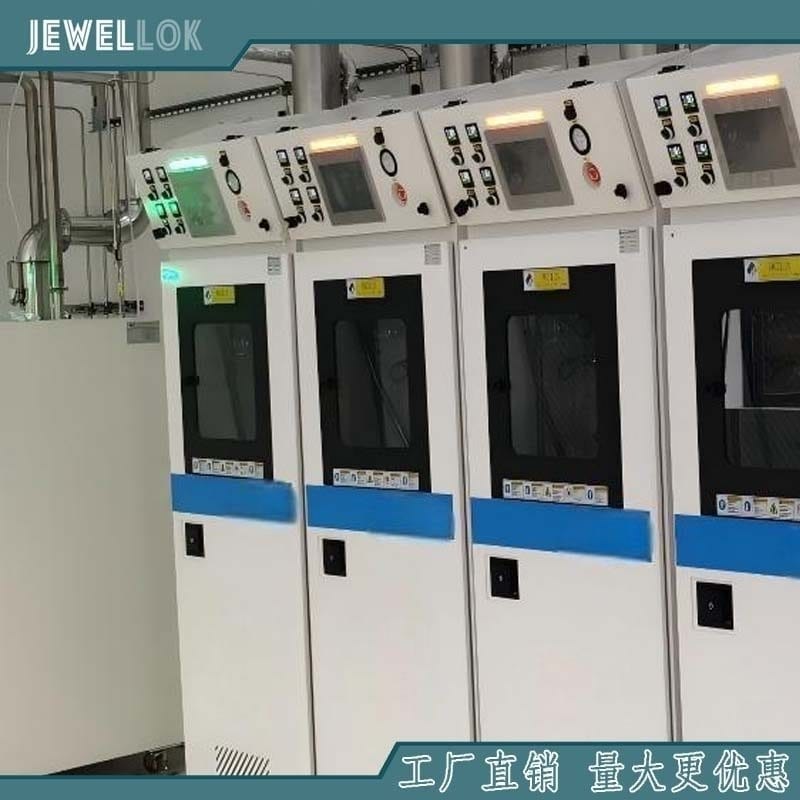

Un armadio per gas speciali completamente automatico con controllo PLC rappresenta l’ultima generazione della tecnologia di gestione dei gas industriali. A differenza degli armadi per gas manuali convenzionali, i sistemi controllati da PLC integrano automazione programmabile, monitoraggio in tempo reale, interblocchi di sicurezza avanzati, funzioni di commutazione automatica, comunicazione remota e gestione completa degli allarmi in un’unica piattaforma intelligente.

Questo articolo illustra i principi di funzionamento, i componenti chiave, le caratteristiche tecniche, i vantaggi, le applicazioni e i criteri di selezione degli armadi per gas speciali completamente automatici, dimostrando perché sono diventati una parte essenziale della moderna produzione di semiconduttori e dei sistemi di erogazione di gas ad alta purezza.

Che cos’è un armadio per gas speciali completamente automatico?
Un armadio per gas speciali completamente automatico è un sistema di sicurezza chiuso, progettato specificamente per conservare, controllare, monitorare e distribuire in modo sicuro bombole di gas pericolosi o ad alta purezza.

L’armadio offre diversi livelli di protezione, garantendo al contempo l’erogazione continua del gas alle apparecchiature di produzione.

I gas tipici includono:

Silano (SiH₄)
Ammoniaca (NH₃)
Acido cloridrico (HCl)
Cloro (Cl₂)
Acido fluoridrico (HF)
Tricloruro di boro (BCl₃)
Fosfina (PH₃)
Arsina (AsH₃)
Trifluoruro di azoto (NF₃)
Esafluoruro di zolfo (SF₆)
Azoto ad alta purezza
Elio
Argon
Idrogeno
Ossigeno
Poiché molti di questi gas sono tossici, piroforici, corrosivi o esplosivi, le norme di sicurezza internazionali richiedono sistemi di gestione altamente automatizzati con monitoraggio continuo e protezione di emergenza.

Comprendere la tecnologia di controllo PLC
PLC è l’acronimo di Programmable Logic Controller (controllore logico programmabile), un computer industriale progettato per un’automazione altamente affidabile.

A differenza dei tradizionali sistemi basati su relè, i controllori PLC offrono:

Maggiore velocità di risposta
Programmazione flessibile
Controllo logico intelligente
Elevata affidabilità
Facilità di manutenzione
Comunicazione in rete
Registrazione dei dati
Diagnostica remota
All’interno di un armadio per gas speciali, il PLC funge da unità di controllo centrale che coordina ogni sequenza operativa.

Raccoglie continuamente i segnali dai sensori, esegue la logica programmata, controlla le valvole pneumatiche, attiva gli allarmi, comunica con i sistemi di automazione di fabbrica ed esegue procedure di arresto di emergenza ogni volta che vengono rilevate condizioni anomale.

Componenti principali di un armadio per gas speciali completamente automatico
Un moderno armadio per gas speciali controllato da PLC è costituito da diversi sottosistemi integrati.

Vano bombole
L’armadio ospita in modo sicuro una o più bombole all’interno di un involucro sigillato.

Il vano comprende solitamente:

Sistemi automatici di fissaggio delle bombole
Sistema di ventilazione
Contenimento delle fughe di gas
Struttura resistente al fuoco
Materiali resistenti alla corrosione
Sistema di controllo PLC
Il PLC riceve segnali da tutti i sensori presenti nell’armadio.

I parametri tipicamente monitorati includono:

Pressione del gas
Pressione della bombola
Pressione di linea
Portata
Temperatura
Fuga di gas
Stato della porta
Stato della ventilazione
Condizione di arresto di emergenza
Il controllore esegue sequenze operative automatiche senza intervento manuale.

Interfaccia uomo-macchina (HMI)
Il touchscreen dell’HMI consente agli operatori di monitorare e configurare l’armadio.

Le informazioni visualizzate includono:

Pressione del gas
Stato delle bombole
Stato delle valvole
Cronologia degli allarmi
Diagnostica di sistema
Modalità operativa
Consumo di gas
Promemoria di manutenzione
Le moderne HMI offrono interfacce multilingue con visualizzazioni grafiche intuitive.

Gruppo valvole pneumatiche
Le valvole a membrana pneumatiche ad alta purezza controllano con precisione il flusso di gas.

Queste valvole vengono azionate automaticamente dalle uscite del PLC.

I vantaggi includono:

Commutazione rapida
Nessun intervento manuale
Elevata ripetibilità
Bassa perdita
Lunga durata
Sistema di controllo della pressione
I regolatori di pressione garantiscono un'erogazione stabile del gas.

La configurazione tipica comprende:

Regolatore della bombola
Regolatore di linea
Trasmettitori di pressione
Pressostati
Valvole di sicurezza
La regolazione automatica della pressione mantiene costante il flusso a valle.

Sistema di rilevamento delle fughe di gas
Diversi rilevatori di gas monitorano costantemente la sicurezza dell’armadio.

Le tecnologie di rilevamento includono:

Sensori elettrochimici
Sensori a infrarossi
Sensori a semiconduttore
Sensori catalitici
Quando una perdita supera le soglie preimpostate, il PLC avvia automaticamente lo spegnimento di emergenza.

Sistema di ventilazione
La ventilazione di scarico continua impedisce l’accumulo di gas pericolosi.

La portata d’aria tipica varia tra:

200–500 CFM
Il monitoraggio della portata d’aria garantisce la conformità agli standard di sicurezza delle camere bianche per semiconduttori.

Funzioni operative automatiche
Gli armadi per gas controllati da PLC automatizzano quasi tutte le procedure operative.

Avvio automatico
Gli operatori devono semplicemente avviare la sequenza di avvio dall’interfaccia operatore (HMI).

Il PLC verifica automaticamente:

Chiusura della porta
Funzionamento della ventilazione
Stato del rilevatore di gas
Reset dell’arresto di emergenza
Condizioni di pressione
Posizioni delle valvole
Solo dopo che tutte le condizioni di sicurezza sono state soddisfatte, avrà inizio l’erogazione del gas.

Cambio automatico delle bombole
La produzione continua richiede una fornitura ininterrotta di gas.

Gli armadi a doppia bombola passano automaticamente da una bombola vuota a una bombola di riserva piena.

I vantaggi includono:

Nessuna interruzione della produzione
Pressione stabile
Riduzione del carico di lavoro dell’operatore
Migliore utilizzo del gas
Spurgo automatico
Lo spurgo rimuove il gas residuo pericoloso prima della manutenzione o della sostituzione della bombola.

I gas di spurgo tipici includono:

Azoto
Azoto ad alta purezza
Argon
Il PLC controlla automaticamente i tempi di spurgo, la pressione e il numero di cicli.

Regolazione automatica della pressione
I sensori di pressione monitorano continuamente la pressione in uscita.

Quando si verificano variazioni di pressione, il PLC regola i regolatori o le posizioni delle valvole per mantenere la stabilità del processo.

Arresto di emergenza automatico (ESD)
L’arresto di emergenza si attiva immediatamente se viene rilevata una condizione anomala.

Le condizioni di attivazione includono:

Fuga di gas
Allarme antincendio
Sovrapressione
Bassa pressione
Mancato funzionamento della ventilazione
Attivazione del sensore sismico
Arresto di emergenza manuale
Superamento della concentrazione di gas tossici
Il PLC provvede immediatamente a:

Chiudere le valvole automatiche
Isolare le bombole
Attivare lo scarico
Attivare gli allarmi
Inviare notifiche
Registrare la cronologia degli eventi
Caratteristiche di sicurezza
La sicurezza rimane la massima priorità per gli armadi per gas speciali.

I moderni sistemi controllati da PLC incorporano molteplici livelli di protezione.

Monitoraggio continuo delle fughe di gas
I rilevatori di gas funzionano 24 ore su 24.

Il tempo di risposta al rilevamento di una fuga è in genere inferiore a un secondo.

Livelli di allarme multipli
Le classificazioni degli allarmi includono:

Avviso
Allarme alto
Allarme critico
Arresto di emergenza
Gli allarmi visivi e acustici garantiscono l’immediata consapevolezza dell’operatore.

Interblocchi di sicurezza
Gli interblocchi tipici includono:

Interblocco porta
Interblocco ventilazione
Interblocco pressione
Interblocco rilevatore di fughe
Interblocco arresto di emergenza
Interblocco allarme antincendio
Questi impediscono condizioni operative non sicure.

Protezione antincendio
Molti sistemi integrano:

Rilevatori di calore
Rilevatori di fumo
Interfacce per l’estinzione degli incendi
Compatibilità con FM-200
Sistemi a agente pulito
Monitoraggio ridondante
I parametri critici spesso utilizzano sensori ridondanti per una maggiore affidabilità.

I trasmettitori di pressione doppi e i rilevatori di gas duplicati riducono i rischi di guasto.

Comunicazione e integrazione nell’Industria 4.0
I moderni stabilimenti di produzione di semiconduttori richiedono un monitoraggio centralizzato.

Gli armadi per gas controllati da PLC supportano diversi protocolli di comunicazione, tra cui:

Modbus RTU
Modbus TCP
EtherNet/IP
PROFINET
DeviceNet
OPC UA
SECS/GEM
Questi protocolli consentono una perfetta integrazione con:

Sistemi SCADA
Sistemi di gestione degli edifici (BMS)
Sistemi di esecuzione della produzione (MES)
Sistemi di automazione industriale
Sistemi di monitoraggio ambientale
Il monitoraggio remoto consente agli ingegneri di supervisionare le prestazioni degli armadi da sale di controllo centralizzate.

Vantaggi degli armadi per gas completamente automatici controllati da PLC
Maggiore sicurezza
L’automazione riduce significativamente l’esposizione degli operatori ai gas pericolosi.

L’arresto di emergenza avviene molto più rapidamente rispetto a un intervento manuale.

Maggiore efficienza produttiva
La commutazione automatica delle bombole elimina i tempi di inattività durante la sostituzione delle bombole.

La produzione prosegue senza interruzioni.

Erogazione costante del gas
La regolazione tramite PLC mantiene stabili la pressione e la portata.

Ciò migliora l’uniformità del processo e la qualità del prodotto.

Riduzione degli errori umani
L’automazione riduce al minimo l’azionamento manuale delle valvole e gli errori procedurali.

Le sequenze operative standardizzate migliorano la ripetibilità.

Manutenzione più semplice
L’interfaccia uomo-macchina (HMI) fornisce promemoria di manutenzione e informazioni diagnostiche.

La localizzazione dei guasti diventa più rapida e accurata.

Registrazione completa dei dati
Ogni evento viene registrato automaticamente, tra cui:

Cronologia degli allarmi
Andamenti della pressione
Azionamenti delle valvole
Consumo di gas
Registrazioni di manutenzione
Azioni dell’operatore
I dati storici supportano la manutenzione predittiva e la conformità normativa.

Applicazioni industriali tipiche
Gli armadi per gas speciali completamente automatici sono ampiamente utilizzati in numerosi settori industriali.

Produzione di semiconduttori
Le applicazioni includono:

CVD
PECVD
ALD
Incisione
Impianto ionico
Diffusione
Pulizia
Litografia
Produzione di LED
I gas speciali supportano:

MOCVD
Epitassia
Trattamento delle superfici
Pulizia delle camere di processo
Produzione di celle solari
Gli armadi per gas controllano i gas speciali utilizzati in:

Deposizione di film sottili
PECVD
Passivazione delle superfici
Industria farmaceutica
I gas ad alta purezza sono utilizzati per:

Produzione sterile
Controllo di processo
Laboratori analitici
Strutture di ricerca
Laboratori universitari
I laboratori di ricerca richiedono un controllo preciso dei gas per:

Scienza dei materiali
Sintesi chimica
Nanotecnologia
Strumentazione analitica
Scelta dei materiali
Gli armadi per gas ad alta purezza richiedono materiali accuratamente selezionati.

I materiali comunemente a contatto con il gas includono:

Acciaio inossidabile 316L VAR
Acciaio inossidabile 316L VIM-VAR
Hastelloy
Leghe di nichel
La finitura superficiale raggiunge tipicamente:

Ra ≤ 0,25 μm
I tubi elettrolucidati riducono al minimo la generazione di particelle e la contaminazione.

La saldatura orbitale migliora ulteriormente la pulizia e l’integrità contro le perdite.

Conformità agli standard internazionali
Gli armadi per gas speciali affidabili devono essere conformi agli standard di sicurezza riconosciuti a livello internazionale, tra cui:

SEMI S2
SEMI S6
SEMI S8
SEMI F19
NFPA 55
NFPA 318
Standard CGA
ISO 9001
Certificazione CE
Requisiti UL (ove applicabili)
La conformità garantisce sia la sicurezza dell’operatore sia la compatibilità con gli impianti di produzione di semiconduttori a livello globale.

Fattori da considerare nella scelta di un armadio per gas speciali
La scelta del giusto armadio per gas speciali completamente automatico richiede la valutazione di diversi parametri tecnici.

Le considerazioni chiave includono:

Tipo di gas speciale
Livello di purezza del gas
Classificazione di tossicità
Dimensioni e quantità delle bombole
Portata richiesta
Pressione di esercizio
Requisiti di spurgo
Tecnologia di rilevamento delle perdite
Compatibilità dei protocolli di comunicazione
Classificazione della camera bianca
Livello di automazione
Possibilità di espansione futura
Requisiti di manutenzione preventiva
La collaborazione con un produttore esperto garantisce che il sistema sia personalizzato in base alle esigenze di processo, rispettando al contempo tutte le normative di sicurezza applicabili.

Tendenze di sviluppo futuro
Con la continua evoluzione della produzione intelligente, gli armadi per gas speciali stanno diventando sempre più intelligenti.

Tra le innovazioni emergenti figurano:

Previsione dei guasti assistita dall’intelligenza artificiale
Monitoraggio remoto basato su cloud
Tecnologia del gemello digitale
Analisi predittiva per la manutenzione
Edge computing
Miglioramenti alla sicurezza informatica
Sensori abilitati all’IoT
Sistemi di ventilazione ad alta efficienza energetica
Funzioni di calibrazione automatica
Software di autodiagnostica
Questi progressi miglioreranno ulteriormente la sicurezza, l’affidabilità e l’efficienza operativa, riducendo al contempo i costi di manutenzione e i tempi di inattività.

Regolatori di ossigeno ad alto volume e alta pressione
Regolatori di ossigeno ad alto volume e alta pressione
Conclusione
Un armadio per gas speciali completamente automatico con controllo PLC è molto più di un semplice armadio di stoccaggio: è una piattaforma intelligente per la sicurezza e la gestione dei gas, progettata per gli odierni ambienti industriali più esigenti. Grazie alla combinazione di controllo logico programmabile, monitoraggio in tempo reale, regolazione automatica della pressione, cambio delle bombole, rilevamento delle perdite, arresto di emergenza e perfetta integrazione in fabbrica, questi sistemi garantiscono livelli eccezionali di sicurezza, affidabilità ed efficienza operativa.

Per settori quali la produzione di semiconduttori, il fotovoltaico, l’industria farmaceutica, i laboratori di ricerca e la lavorazione di materiali avanzati, investire in un armadio per gas speciali controllato da PLC contribuisce a proteggere il personale, a mantenere la qualità dei prodotti, a ridurre i tempi di inattività e a rispettare i rigorosi standard internazionali di sicurezza. Con la continua evoluzione dell’Industria 4.0 e delle tecnologie per le fabbriche intelligenti, gli armadi per gas completamente automatizzati rimarranno un pilastro fondamentale dei sistemi di erogazione del gas sicuri, connessi e ad alte prestazioni.

Per ulteriori informazioni sugli armadi per gas speciali completamente automatici con controllo PLC, potete visitare il sito di Jewellok all’indirizzo https://www.jewellok.com/product-category/chemical-delivery-system/.
