1. Introduzione
Un'unità di dosaggio chimico (CDU) è un sottosistema fondamentale utilizzato nelle industrie che richiedono un'erogazione precisa, sicura e priva di contaminazioni di sostanze chimiche. Tra questi settori figurano la produzione di semiconduttori, l’industria farmaceutica, la lavorazione chimica, la biotecnologia e la produzione di materiali avanzati. La CDU è responsabile dello stoccaggio, del condizionamento, del dosaggio e dell’erogazione di sostanze chimiche liquide o gassose agli strumenti di processo con elevata precisione e ripetibilità.

Man mano che i processi di produzione diventano sempre più complessi e sensibili, specialmente nella fabbricazione di semiconduttori su scala nanometrica, la domanda di sistemi di erogazione di sostanze chimiche ultra-puliti, affidabili e automatizzati è cresciuta in modo significativo. Le CDU svolgono un ruolo fondamentale nel garantire la coerenza dei processi, ridurre al minimo l’esposizione umana a sostanze pericolose e ottimizzare l’efficienza nell’uso delle sostanze chimiche.

Questo articolo fornisce una panoramica completa dei sistemi CDU, inclusi i principi di progettazione, i componenti, i meccanismi di funzionamento, le strategie di controllo e le applicazioni industriali.

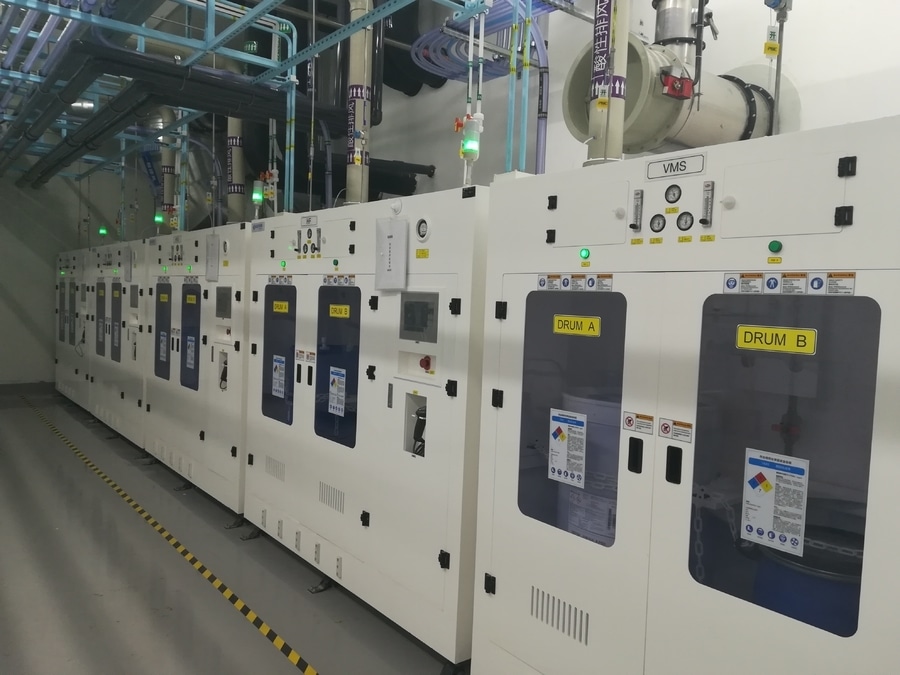

pannello di distribuzione dell’azoto per armadio gas individuale e scatola di distribuzione delle valvole
pannello di distribuzione dell’azoto per armadio gas individuale e scatola di distribuzione delle valvole
2. Panoramica funzionale di una CDU
Fondamentalmente, un’unità di erogazione chimica (CDU) svolge diverse funzioni chiave:

Stoccaggio e contenimento delle sostanze chimiche
Misurazione e dosaggio precisi
Regolazione della pressione e della portata
Filtrazione e purificazione
Trasferimento sicuro alle apparecchiature di processo
Monitoraggio e controllo
Una CDU funge da interfaccia tra la fornitura di sostanze chimiche sfuse (come fusti, serbatoi o bombole di gas) e le apparecchiature nel punto di utilizzo. Assicura che le sostanze chimiche vengano erogate in condizioni controllate, tra cui portata, pressione, temperatura e purezza.

3. Componenti chiave di una CDU
Una CDU tipica è costituita da diversi sottosistemi integrati, ciascuno progettato per svolgere una funzione specifica:

3.1 Sistema di stoccaggio delle sostanze chimiche
Il sistema di stoccaggio comprende serbatoi o contenitori progettati per conservare le sostanze chimiche in modo sicuro. Questi possono essere realizzati con materiali quali acciaio inossidabile, fluoropolimeri (ad es. PTFE, PFA) o plastiche ad alta purezza, a seconda della compatibilità chimica.

Le caratteristiche principali includono:

Sensori di livello per il monitoraggio del volume
Contenimento secondario per la prevenzione delle perdite
Sistemi di sfiato per il controllo della pressione
Inertizzazione con gas inerte (ad es. azoto) per prevenire la contaminazione
3.2 Sistema di pompaggio e erogazione
Il sistema di pompaggio è responsabile del trasferimento delle sostanze chimiche dal luogo di stoccaggio al punto di utilizzo. I tipi di pompe più comuni includono:

Pompe a membrana – adatte ad applicazioni ad alta purezza
Pompe peristaltiche – ideali per un basso rischio di contaminazione
Pompe a ingranaggi – utilizzate per una portata volumetrica precisa
La scelta dipende da fattori quali le proprietà chimiche, la portata richiesta e gli standard di pulizia.

3.3 Controllo e misurazione della portata
L’erogazione accurata delle sostanze chimiche si ottiene tramite:

Regolatori di portata massica (MFC)
Misuratori di portata (a effetto Coriolis, a ultrasuoni o termici)
Valvole di controllo (manuali o automatizzate)
Questi componenti garantiscono un dosaggio costante, fondamentale in applicazioni quali la fotolitografia o l’incisione chimica.

3.4 Sistema di filtrazione
Per mantenere la purezza delle sostanze chimiche, le CDU incorporano sistemi di filtrazione multistadio:

Prefiltri per contaminanti grossolani
Filtri fini (fino a livelli submicronici)
Filtri ultrapuri per sostanze chimiche di grado semiconduttore
La filtrazione impedisce alle particelle di penetrare negli strumenti di processo sensibili.

3.5 Sistema di regolazione della pressione
I regolatori di pressione e i sensori mantengono condizioni di erogazione stabili. Ciò è particolarmente importante nelle CDU a gas, dove le fluttuazioni di pressione possono influire sui risultati del processo.

I componenti includono:

Regolatori di pressione
Valvole di sicurezza
Regolatori di contropressione
3.6 Tubazioni e valvole
La rete interna di tubazioni collega tutti i componenti della CDU. I materiali devono essere chimicamente compatibili e non contaminanti.

Materiali comuni:

Acciaio inossidabile (316L, elettrolucidato)
Tubi in PFA o PTFE
Le valvole utilizzate includono:

Valvole a membrana per applicazioni ultra-pulite
Elettrovalvole per il controllo automatizzato
3.7 Sistema di controllo
Le moderne CDU sono dotate di sistemi di controllo avanzati che consentono l’automazione e il monitoraggio remoto. Questi sistemi includono tipicamente:

Controllori logici programmabili (PLC)
Interfacce uomo-macchina (HMI)
Sensori di temperatura, pressione e portata
Sistemi di allarme e interblocco
L’integrazione con i sistemi di automazione industriale consente il controllo del processo in tempo reale e la registrazione dei dati.

4. Principio di funzionamento di una CDU
Il funzionamento di una CDU segue una sequenza strutturata:

Caricamento delle sostanze chimiche
Le sostanze chimiche vengono caricate nei serbatoi di stoccaggio o collegate tramite linee di alimentazione.
Condizionamento
La sostanza chimica può essere filtrata, degassata o sottoposta a controllo della temperatura prima dell’uso.
Pressurizzazione
Il sistema applica pressione (spesso utilizzando gas inerte) per convogliare la sostanza chimica attraverso il sistema.
Dosaggio e controllo
I regolatori di portata regolano la quantità di sostanza chimica erogata.
Erogazione all’attrezzatura di processo
La sostanza chimica viene trasportata attraverso tubazioni pulite fino al punto di applicazione.
Monitoraggio e retroazione
I sensori monitorano continuamente i parametri di sistema e i circuiti di retroazione regolano il funzionamento secondo necessità.
Questo controllo a circuito chiuso garantisce elevata precisione e ripetibilità.

5. Considerazioni progettuali
La progettazione di una CDU richiede un'attenta valutazione di molteplici fattori:

5.1 Compatibilità chimica
Tutti i materiali devono resistere alla corrosione e al degrado. Materiali incompatibili possono causare contaminazione o guasti al sistema.

5.2 Pulizia e purezza
In settori come la produzione di semiconduttori, anche tracce minime di contaminanti possono causare difetti. Pertanto:

Utilizzare materiali di purezza ultraelevata (UHP)
Ridurre al minimo i volumi morti
Garantire superfici interne lisce
5.3 Sicurezza
Le CDU trattano sostanze chimiche pericolose, pertanto la sicurezza è fondamentale:

Sistemi di rilevamento delle perdite
Valvole di chiusura di emergenza
Ventilazione adeguata
Conformità agli standard di sicurezza (ad es. SEMI, OSHA)
5.4 Precisione e ripetibilità
È essenziale un controllo preciso dell’erogazione delle sostanze chimiche. Sono necessari sensori ad alta risoluzione e algoritmi di controllo stabili.

5.5 Scalabilità e modularità
Le moderne CDU sono spesso modulari, consentendo una facile espansione o personalizzazione in base alle esigenze di processo.

6. Applicazioni dei sistemi CDU
6.1 Produzione di semiconduttori
Le CDU sono ampiamente utilizzate nei processi di fabbricazione dei wafer, quali:

Fotolitografia (erogazione di fotoresist)
Incisione a umido
Planarizzazione chimico-meccanica (CMP)
In queste applicazioni sono fondamentali l’altissima purezza e il dosaggio preciso.

6.2 Industria farmaceutica
Nella produzione farmaceutica, le CDU garantiscono un dosaggio accurato dei principi attivi e dei solventi, mantenendo la qualità del prodotto e la conformità alle normative.

6.3 Lavorazioni chimiche
Le CDU vengono utilizzate per erogare i reagenti in quantità controllate, migliorando l’efficienza e la sicurezza delle reazioni.

6.4 Biotecnologia
Le applicazioni includono la preparazione di terreni di coltura cellulare e l’erogazione di reagenti nei bioreattori.

6.5 Produzione di schermi e pannelli solari
In questi settori, le CDU gestiscono sostanze chimiche speciali utilizzate nei processi di rivestimento, pulizia e incisione.

7. Vantaggi dei sistemi CDU
Maggiore uniformità del processo
Il controllo automatizzato riduce la variabilità.
Maggiore sicurezza
Riduce al minimo l’esposizione umana a sostanze chimiche pericolose.
Maggiore efficienza
Ottimizza l’utilizzo delle sostanze chimiche e riduce gli sprechi.
Migliore qualità del prodotto
Garantisce un dosaggio preciso e ripetibile delle sostanze chimiche.
Scalabilità
Il design modulare supporta l’espansione del sistema.
8. Sfide e limiti
Nonostante i vantaggi, le CDU devono affrontare diverse sfide:

Costo iniziale elevato
I materiali avanzati e i componenti di precisione aumentano il costo del sistema.
Requisiti di manutenzione
Sono necessarie una calibrazione regolare e la sostituzione dei filtri.
Integrazione complessa
L’integrazione con i sistemi esistenti può essere tecnicamente impegnativa.
Sensibilità alla contaminazione
Richiede protocolli rigorosi di manipolazione e manutenzione.
9. Tendenze future
L’evoluzione della tecnologia delle CDU è guidata dai progressi nell’automazione, nella digitalizzazione e nei requisiti di processo:

9.1 CDU intelligenti
L’integrazione con le tecnologie IoT e dell’Industria 4.0 consente:

Manutenzione predittiva
Diagnostica in tempo reale
Monitoraggio remoto
9.2 Materiali avanzati
Lo sviluppo di nuovi materiali migliora la compatibilità chimica e riduce i rischi di contaminazione.

9.3 Miniaturizzazione
Si stanno sviluppando modelli di CDU compatti per ambienti con spazi limitati e applicazioni presso il punto di utilizzo.

9.4 Sostenibilità
Si stanno compiendo sforzi per ridurre gli scarti chimici e migliorare l’efficienza energetica.

Conclusione
Le unità di erogazione chimica (CDU) sono indispensabili nei moderni processi industriali che richiedono precisione, sicurezza e pulizia. Grazie all’integrazione di componenti avanzati quali materiali ad alta purezza, sistemi di controllo preciso della portata e automazione intelligente, le CDU garantiscono un’erogazione affidabile ed efficiente dei prodotti chimici.

Man mano che i settori industriali continuano a evolversi verso una maggiore precisione e standard ambientali e di sicurezza più rigorosi, i sistemi CDU svolgeranno un ruolo sempre più importante. I futuri sviluppi nelle tecnologie intelligenti e nella scienza dei materiali miglioreranno ulteriormente le loro prestazioni, rendendole ancora più indispensabili negli ambienti di produzione e lavorazione avanzati.

In sintesi, la CDU non è solo un sistema di supporto, ma un fattore fondamentale per una produzione di alta qualità ed alta efficienza in un’ampia gamma di settori industriali.
