Introduzione
Con il continuo progresso della produzione di semiconduttori verso nodi tecnologici sempre più piccoli, rese dei wafer sempre più elevate e un’integrazione dei processi sempre più complessa, la domanda di sistemi di erogazione di sostanze chimiche ad altissima purezza (UHP) non è mai stata così elevata. I moderni processi di fabbricazione, quali la fotolitografia, la pulizia a umido, la planarizzazione chimico-meccanica (CMP), la deposizione a strati atomici (ALD) e il packaging avanzato, si basano tutti su un'erogazione precisa delle sostanze chimiche per garantire prestazioni di processo costanti.

Il cuore di questi sistemi è il Modulo di Erogazione Chimica (CDM), un sottosistema altamente ingegnerizzato responsabile dello stoccaggio, del filtraggio, del monitoraggio, del controllo e dell’erogazione di sostanze chimiche ad alta purezza dalla fonte di approvvigionamento alle apparecchiature di processo. Anche la più lieve contaminazione, fluttuazione di pressione o instabilità di flusso può influire negativamente sulla qualità dei wafer, ridurre la resa produttiva e aumentare i costi di produzione.

L’ottimizzazione delle prestazioni del CDM in ambienti ad alta purezza è quindi un obiettivo fondamentale per gli stabilimenti di produzione di semiconduttori, i fornitori di sostanze chimiche e i produttori di apparecchiature. Questo articolo esplora i principi di progettazione, le sfide ingegneristiche, le strategie di ottimizzazione e le tendenze future che consentono ai Moduli di erogazione delle sostanze chimiche di raggiungere la massima affidabilità, pulizia, precisione ed efficienza operativa.

Che cos’è un modulo di erogazione delle sostanze chimiche (CDM)?

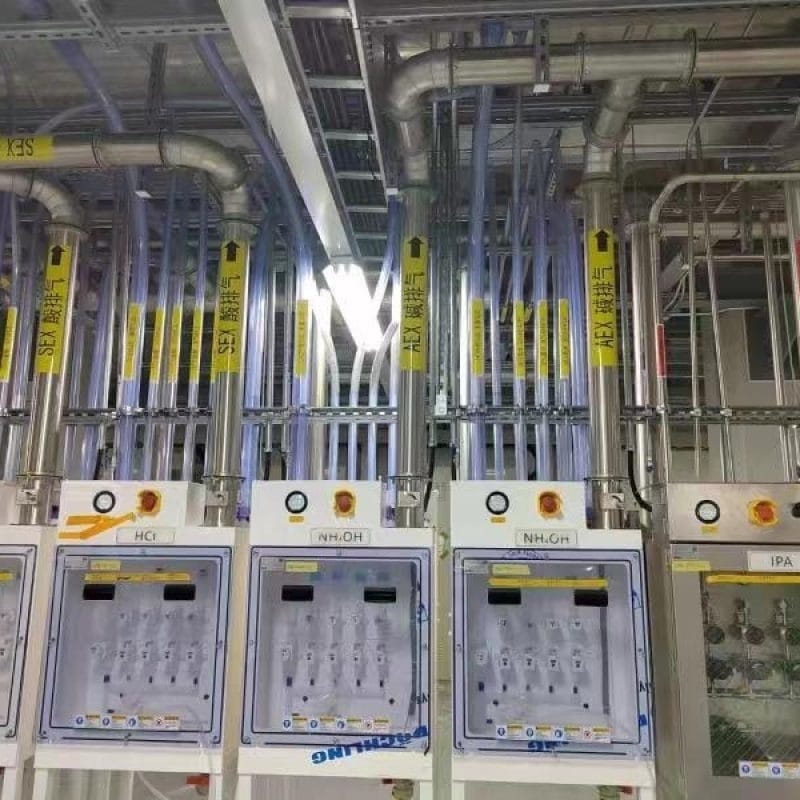

Un modulo di erogazione delle sostanze chimiche (CDM) è un sistema integrato di gestione delle sostanze chimiche progettato per trasferire in modo sicuro sostanze chimiche liquide ad altissima purezza dai contenitori di stoccaggio alle apparecchiature di lavorazione dei semiconduttori.

Un CDM completo include tipicamente:

Serbatoi di stoccaggio delle sostanze chimiche
Pompe di precisione
Valvole a membrana ad alta purezza
Regolatori di pressione
Regolatori di portata
Filtri antiparticolato
Sensori di rilevamento perdite
Unità di controllo della temperatura
Dispositivi di monitoraggio della pressione
Sistemi di controllo PLC o PC industriali
Interfaccia uomo-macchina (HMI)
Sistemi di interblocco di sicurezza
Gli obiettivi principali di un CDM sono:

Mantenere la purezza delle sostanze chimiche
Erogare volumi precisi di sostanze chimiche
Prevenire la contaminazione
Garantire la sicurezza dell’operatore
Ridurre al minimo gli scarti chimici
Fornire supporto continuo alla produzione
I CDM ad alte prestazioni sono ampiamente utilizzati negli stabilimenti di produzione di semiconduttori, nella produzione fotovoltaica, nella produzione di LCD, nella fabbricazione di MEMS e negli impianti di confezionamento avanzato.

Perché gli ambienti ad alta purezza richiedono prestazioni migliori da parte dei CDM
Le sostanze chimiche per semiconduttori sono altamente sensibili alla contaminazione.

Tra le sostanze chimiche tipicamente utilizzate nei processi figurano:

Acido solforico (H₂SO₄)
Acido fluoridrico (HF)
Acido cloridrico (HCl)
Acido nitrico (HNO₃)
Idrossido di ammonio (NH₄OH)
Perossido di idrogeno (H₂O₂)
Idrossido di tetrametilammonio (TMAH)
Alcool isopropilico (IPA)
Sostanze chimiche per fotoresist
Sviluppatori
Solventi
Anche contaminanti microscopici possono causare gravi difetti di produzione.

Le fonti comuni di contaminazione includono:

Ioni metallici
Particelle sospese nell’aria
Umidità
Residui organici
Materiali che rilasciano gas
Truoni all’interno delle tubazioni
Saldature non a regola d’arte
Degradazione delle guarnizioni
Man mano che la tecnologia dei semiconduttori avanza verso i 5 nm, i 3 nm e oltre, i margini di tolleranza dei processi diventano sempre più ristretti, rendendo l’ottimizzazione del CDM essenziale per garantire un’erogazione di sostanze chimiche ultra-pulita.

Scelta dei materiali per la massima purezza
La scelta dei materiali costituisce la base delle prestazioni del CDM.

Prodotti chimici diversi richiedono materiali a contatto con il fluido diversi, ma tutti devono presentare un’eccellente resistenza alla corrosione, compatibilità chimica e una generazione di particelle estremamente bassa.

I materiali più comuni includono:

PFA ad alta purezza
I tubi in perfluoroalcossi (PFA) offrono:

Eccellente resistenza chimica
Superfici interne lisce
Basso rilascio di particelle
Elevata purezza
Lunga durata
Il PFA è comunemente utilizzato per il trasporto di acidi e solventi.

Componenti in PVDF
Il polivinilidenfluoruro (PVDF) offre:

Elevata resistenza meccanica
Buona resistenza chimica
Basso contenuto di sostanze estraibili
Prestazioni stabili a lungo termine
Acciaio inossidabile 316L
Per le sostanze chimiche compatibili, l’acciaio inossidabile 316L elettrolucidato offre:

Eccellente resistenza alla corrosione
Finitura interna a specchio
Bassa adesione delle particelle
Capacità di resistere ad alte pressioni
L’elettrolucidatura riduce significativamente la rugosità superficiale, minimizzando i rischi di contaminazione.

Ottimizzazione della stabilità di flusso
Un flusso costante delle sostanze chimiche è essenziale per la ripetibilità del processo.

L’instabilità del flusso può derivare da:

Pulsazioni della pompa
Variazioni di pressione
Bolle d’aria
Variazioni di temperatura
Dimensionamento improprio delle valvole
Le strategie di ottimizzazione includono:

Pompe a membrana di precisione
Smorzatori di pulsazioni
Controllo del flusso a circuito chiuso
Regolatori di pressione elettronici
Misuratori di portata ad alta risoluzione
Il monitoraggio in tempo reale consente al controllore di regolare continuamente i parametri operativi, mantenendo stabile l’erogazione delle sostanze chimiche anche in condizioni di processo variabili.

Ottimizzazione del controllo della pressione
La stabilità della pressione influenza direttamente la precisione di erogazione.

Un sistema CDM adeguatamente ottimizzato garantisce:

Pressione di uscita costante
Risposta rapida della pressione
Superamento minimo della pressione
Trasferimento stabile delle sostanze chimiche
I sistemi moderni integrano:

Trasmettitori di pressione digitali
Regolatori di pressione di precisione
Algoritmi di controllo PID
Compensazione automatica della pressione
Queste tecnologie assicurano una portata costante delle sostanze chimiche su più strumenti di processo.

Eliminazione dei punti morti e delle trappole di particelle
Una delle considerazioni progettuali più importanti è la riduzione al minimo del volume morto.

I punti morti causano il ristagno dei prodotti chimici, con conseguenti:

Formazione di particelle
Degradazione dei prodotti chimici
Crescita batterica (per i sistemi ad acqua deionizzata)
Contaminazione incrociata
I metodi di ottimizzazione includono:

Progettazione compatta del collettore
Tubazioni saldate orbitalmente
Percorsi del fluido brevi
Valvole a volume morto zero
Geometria ottimizzata dei raccordi
La simulazione con la fluidodinamica computazionale (CFD) viene sempre più utilizzata per ottimizzare i percorsi interni del flusso prima della produzione.

Tecnologie di filtrazione avanzate
La filtrazione ultra-pulita migliora significativamente la purezza delle sostanze chimiche.

I moderni CDM (sistemi di produzione di acqua deionizzata) impiegano spesso più stadi di filtrazione.

La configurazione tipica di filtrazione comprende:

Filtrazione di massa
Filtrazione fine
Filtrazione finale al punto di utilizzo
I gradi di filtrazione possono includere:

1 μm
0,2 μm
0,05 μm
0,01 μm
I filtri a membrana ad alte prestazioni rimuovono:

Particelle metalliche
Residui polimerici
Cristalli
Contaminanti di processo
Il corretto dimensionamento dei filtri riduce al minimo la perdita di carico massimizzando al contempo l’efficienza di filtrazione.

Sistemi intelligenti di rilevamento delle perdite
Le perdite di sostanze chimiche comportano gravi rischi per il personale, le attrezzature e la produzione.

I moderni CDM incorporano diverse tecnologie di rilevamento delle perdite:

Sensori di conducibilità
Sensori ottici
Rilevatori di vapori chimici
Monitoraggio della caduta di pressione
Rilevamento dello squilibrio di flusso
Quando viene rilevata una perdita, il sistema può automaticamente:

Chiudere le valvole di isolamento
Arrestare le pompe
Attivare gli allarmi
Attivare i sistemi di scarico
Notificare i sistemi di controllo dello stabilimento
Una risposta rapida migliora significativamente la sicurezza operativa.

Gestione della temperatura
Molte sostanze chimiche per semiconduttori presentano proprietà che dipendono dalla temperatura.

La temperatura influenza:

Viscosità
Portata
Stabilità chimica
Pressione di vapore
Prestazioni di reazione
I CDM avanzati integrano:

Riscaldatori per sostanze chimiche
Sistemi di raffreddamento
Scambiatori di calore
Sensori di temperatura
Controllo della temperatura PID
Il mantenimento di una temperatura stabile migliora l’uniformità del processo, prolungando al contempo la durata di conservazione delle sostanze chimiche.

Automazione e controllo intelligente dei processi
Gli stabilimenti di produzione di semiconduttori odierni si affidano sempre più a una gestione delle sostanze chimiche completamente automatizzata.

I CDM avanzati integrano:

Sistemi di controllo PLC
Piattaforme SCADA
Ethernet industriale
Diagnostica remota
Gestione delle ricette
Registrazione dei dati
L’automazione offre numerosi vantaggi:

Riduzione degli errori umani
Migliore ripetibilità
Manutenzione predittiva
Risoluzione più rapida dei problemi
Migliore tracciabilità dei processi
Un software intelligente analizza continuamente i dati di sistema per ottimizzare il funzionamento delle pompe, la regolazione della pressione e il consumo di sostanze chimiche.

Monitoraggio in tempo reale e manutenzione predittiva
Le tecnologie dell’Industria 4.0 stanno trasformando la manutenzione dei CDM.

I parametri critici di monitoraggio includono:

Pressione
Portata
Temperatura
Cicli della pompa
Funzionamento delle valvole
Pressione differenziale del filtro
Livello del serbatoio
Consumo di prodotti chimici
Gli algoritmi di manutenzione predittiva identificano condizioni operative anomale prima che si verifichi un guasto alle apparecchiature.

I vantaggi includono:

Riduzione dei tempi di fermo
Costi di manutenzione inferiori
Migliore utilizzo delle apparecchiature
Maggiore efficienza produttiva
L’analisi basata sul cloud migliora ulteriormente l’ottimizzazione delle prestazioni a lungo termine.

Pratiche di assemblaggio e produzione pulite
Anche il CDM meglio progettato non può funzionare correttamente senza una produzione priva di contaminazioni.

I principali produttori adottano rigorose procedure di assemblaggio in camera bianca.

I requisiti tipici includono:

Camere bianche di classe ISO 5 o ISO 6
Pulizia ad ultrasuoni
Risciacquo con acqua deionizzata
Imballaggio privo di particelle
Essiccazione con azoto
Strumenti di assemblaggio compatibili con le camere bianche
Ogni sistema completato viene sottoposto a una pulizia rigorosa prima della spedizione.

Test e convalida completi
L’ottimizzazione delle prestazioni richiede test di accettazione in fabbrica (FAT) approfonditi.

Le procedure di convalida comuni includono:

Test di tenuta all’elio
Rileva perdite microscopiche con sensibilità estremamente elevata.

Test delle particelle
Misura la generazione di particelle durante la circolazione dei prodotti chimici.

Test di pressione
Verifica l’integrità del sistema in condizioni operative.

Test funzionali
Conferma la sequenza delle valvole, il funzionamento delle pompe, la calibrazione dei sensori e la logica di controllo.

Test di compatibilità chimica
Garantisce la resistenza a lungo termine alle sostanze chimiche di processo.

Calibrazione della portata
Verifica la precisione di erogazione in tutto il campo operativo.

Queste procedure di validazione garantiscono prestazioni affidabili sul campo.

Efficienza energetica e sostenibilità
La responsabilità ambientale è diventata un fattore importante nella progettazione dei CDM.

Le misure di ottimizzazione includono:

Pompe a velocità variabile
Motori ad alta efficienza energetica
Modalità standby intelligenti
Riduzione degli scarti chimici
Cicli di lavaggio ottimizzati
Materiali riciclabili
Il minor consumo di risorse favorisce sia le iniziative di sostenibilità sia la riduzione dei costi operativi.

Tendenze di sviluppo futuro
Con l’evoluzione della produzione di semiconduttori, i moduli di erogazione chimica (CDM) continueranno a diventare più intelligenti, più puliti e più automatizzati.

Si prevede che le innovazioni future includano:

Ottimizzazione dei processi basata sull’intelligenza artificiale
Tecnologia del gemello digitale
Sistemi di autodiagnosi
Pianificazione autonoma della manutenzione
Previsione avanzata della contaminazione
Controllo dei processi tramite apprendimento automatico
Integrazione dell’edge computing
Fabbriche intelligenti completamente connesse
Queste tecnologie consentiranno l’ottimizzazione in tempo reale, massimizzando al contempo la resa produttiva e la disponibilità delle apparecchiature.

Scegliere il fornitore di CDM giusto
La scelta di un produttore esperto di moduli di erogazione delle sostanze chimiche (CDM) è fondamentale per il successo operativo a lungo termine.

Tra i criteri di valutazione importanti figurano:

Esperienza nel settore dei semiconduttori
Competenza nella progettazione UHP
Capacità di produzione in camera bianca
Approvvigionamento di componenti di alta qualità
Servizi di ingegneria personalizzati
Conformità alle norme di sicurezza internazionali
Procedure di collaudo complete
Assistenza tecnica globale
Un fornitore esperto è in grado di personalizzare le configurazioni dei CDM per soddisfare i requisiti specifici degli strumenti per processi a umido, dei tipi di sostanze chimiche, delle classificazioni delle camere bianche e delle capacità produttive.

Conclusione
Il modulo di erogazione delle sostanze chimiche (CDM) è diventato uno dei sottosistemi più importanti a supporto della produzione avanzata di semiconduttori. Negli ambienti ad altissima purezza, ogni aspetto della progettazione dei CDM — dalla selezione dei materiali e dal controllo del flusso alla filtrazione, all’automazione, al rilevamento delle perdite e alla manutenzione predittiva — influenza direttamente la stabilità del processo, la qualità del prodotto e l’efficienza produttiva.

Grazie alla fluidodinamica ottimizzata, alla regolazione precisa della pressione, al controllo della contaminazione, al monitoraggio intelligente e alle pratiche di produzione pulite, i moderni moduli di erogazione chimica garantiscono un’affidabilità eccezionale, soddisfacendo al contempo i requisiti sempre più esigenti della produzione di semiconduttori di nuova generazione.

Man mano che l’Industria 4.0, l’intelligenza artificiale e le tecnologie delle fabbriche intelligenti continuano a maturare, i futuri CDM si evolveranno in sistemi altamente intelligenti e auto-ottimizzanti, in grado di garantire livelli senza precedenti di precisione, sicurezza, sostenibilità ed efficienza operativa. I produttori che investono in tecnologie CDM avanzate saranno in una posizione migliore per migliorare la resa dei wafer, ridurre i costi operativi e mantenere un vantaggio competitivo nel settore globale dei semiconduttori in rapida evoluzione.

Per ulteriori informazioni sull’ottimizzazione delle prestazioni dei moduli di erogazione chimica (CDM) in ambienti ad alta purezza, è possibile visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
