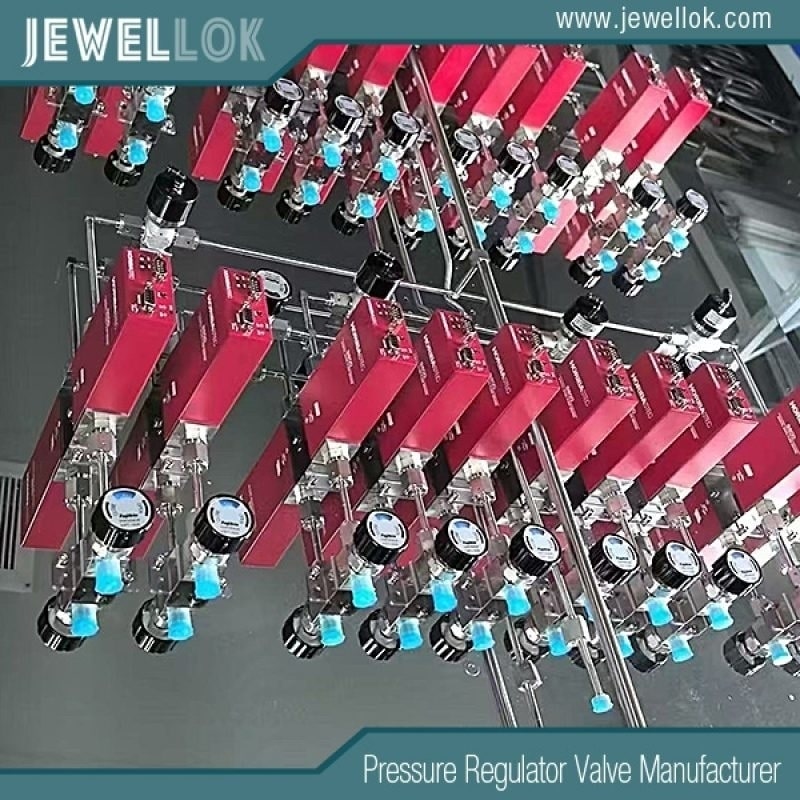

I vantaggi dell'utilizzo delle scatole di distribuzione delle valvole (VMB) nella strumentazione industriale

{{{sourceTextContent.subTitle}}}

I vantaggi dell'utilizzo delle scatole di distribuzione delle valvole (VMB) nella strumentazione industriale

{{{sourceTextContent.description}}}

Nel complesso ed esigente mondo del controllo dei processi industriali — che spazia dai settori del petrolio e del gas e della lavorazione chimica alla produzione di energia, all’industria farmaceutica e al trattamento delle acque — la misurazione affidabile e accurata delle variabili di processo è imprescindibile. Pressione, pressione differenziale e portata sono tra i parametri più critici monitorati. Al centro del collegamento della strumentazione di processo, come i trasmettitori di pressione, al processo in corso si trova un componente fondamentale, ma spesso sottovalutato: il collettore di valvole. Sebbene le singole valvole e i raccordi abbiano a lungo svolto questa funzione, il collettore integrato (Valve Manifold Box, VMB), noto anche come collettore per strumentazione o gruppo collettore a 5 valvole, è diventato lo standard di riferimento per le installazioni moderne. Questo articolo tecnico approfondisce i molteplici vantaggi derivanti dall’utilizzo dei Valve Manifold Box, sostenendo che essi non rappresentano semplicemente una comodità, ma una risorsa strategica in grado di migliorare la sicurezza, l’affidabilità, l’efficienza operativa e i flussi di lavoro di manutenzione in ambito industriale.

I 10 migliori produttori cinesi di valvole regolatrici di pressione per gas speciali
I 10 migliori produttori cinesi di valvole regolatrici di pressione per gas speciali
Il ruolo dei collettori di valvole
Prima che un trasmettitore di pressione possa fornire una lettura, deve essere isolato in modo sicuro dal processo per la calibrazione, la manutenzione o la sostituzione. Deve inoltre essere sfiatato o equalizzato, e le sue linee di impulso devono essere spurgate o drenate. Tradizionalmente, ciò veniva ottenuto utilizzando un insieme di valvole di blocco, spurgo ed equalizzazione separate, montate su una staffa o direttamente sul raccordo di processo. Questo approccio, sebbene funzionale, introduceva molteplici potenziali percorsi di perdita, richiedeva tempi di installazione significativi e spesso portava a errori di configurazione.

Il Valve Manifold Box (VMB) riunisce queste funzioni in un’unica unità compatta e appositamente progettata. Tipicamente configurato come collettore a 2 valvole (blocco e spurgo), a 3 valvole (per pressione manometrica) o, più comunemente, a 5 valvole (per trasmettitori di pressione differenziale con lato alto e lato basso), il VMB fornisce un’interfaccia standardizzata tra i raccordi di processo e il trasmettitore. La sua “scatola” o alloggiamento è una caratteristica fondamentale, che garantisce protezione dagli agenti esterni e organizzazione. Il passaggio ai VMB rappresenta un’evoluzione significativa nelle migliori pratiche per l’installazione degli strumenti.

Vantaggi principali dei Valve Manifold Box
2.1 Maggiore sicurezza operativa e integrità

Questo è il vantaggio fondamentale. I processi industriali comportano spesso pressioni elevate, temperature estreme e fluidi pericolosi (tossici, infiammabili o corrosivi).

Contenimento del rilascio di sostanze pericolose: il design chiuso di un box per collettori fornisce un primo livello di contenimento. In caso di una piccola perdita dalla guarnizione o dallo stelo di una valvola all’interno del manifold, la scatola contiene le emissioni fuggitive, impedendone il rilascio diretto nell’atmosfera e proteggendo il personale. Ciò è fondamentale per la conformità alle normative ambientali (come i programmi EPA di rilevamento e riparazione delle perdite) e agli standard di sicurezza (come la norma IEC 61511 per la sicurezza funzionale).
Funzionamento standardizzato e a prova di errore: un collettore a 5 valvole presenta una configurazione standardizzata: due valvole di intercettazione (isolamento alto e basso), due valvole di sfiato/spurgo e una valvola di equalizzazione. Ciò elimina ogni margine di incertezza per gli operatori durante attività di routine come l’azzeramento di un trasmettitore di pressione differenziale. La sequenza prescritta — chiudere le valvole di intercettazione, aprire la valvola di equalizzazione, quindi aprire le valvole di sfiato — è intrinsecamente più sicura e impedisce che la pressione di processo a pieno carico venga accidentalmente applicata a un lato del trasmettitore, il che potrebbe danneggiare il sensore.
Isolamento sicuro per la manutenzione: le robuste valvole di intercettazione garantiscono un affidabile isolamento con doppio blocco e spurgo (DBB). Ciò consente ai tecnici di rimuovere o calibrare in sicurezza il trasmettitore mentre il processo rimane in funzione, riducendo significativamente la necessità di arresti del sistema e i rischi e i costi associati.
2.2 Affidabilità superiore e potenziale di perdita ridotto

Ogni connessione filettata o saldata in un sistema di tubazioni rappresenta un potenziale punto di guasto.

Punti di connessione ridotti al minimo: un unico VMB, assemblato e testato in fabbrica, sostituisce numerosi raccordi, nippli, raccordi a T e valvole singoli. Ciò riduce drasticamente il numero di potenziali percorsi di perdita da decine a solo una manciata (i collegamenti di processo e quelli del trasmettitore). Un numero inferiore di giunti significa una maggiore integrità complessiva del sistema.
Test di fabbrica e qualità: i produttori affidabili di VMB eseguono rigorosi test di pressione e tenuta sugli assemblaggi completati prima della spedizione. Questo livello di controllo della qualità è difficile e richiede molto tempo da ottenere con componenti assemblati in loco. I collettori sono spesso realizzati con barre o corpi forgiati, offrendo un’integrità del materiale superiore rispetto ad alcune valvole singole fuse.
Protezione dagli agenti atmosferici: l’involucro di protezione protegge i meccanismi delle valvole dall’esposizione diretta alle intemperie, ai raggi UV, alle fuoriuscite di sostanze chimiche e agli urti meccanici. Ciò previene la corrosione degli steli e delle filettature, l’ingresso di polvere e umidità e gli urti accidentali che potrebbero disallineare o danneggiare le valvole, prolungandone così la durata.
2.3 Significativi vantaggi in termini di efficienza di installazione e manutenzione

Il tempo è denaro, specialmente durante la costruzione dell’impianto, i turnarounds e le finestre di manutenzione.

Installazione semplificata e rapida: Anziché assemblare più componenti, gli installatori montano semplicemente il VMB preassemblato sul raccordo di processo (ad esempio, un raccordo a flangia con orifizio) e collegano il trasmettitore. Ciò consente di ridurre i tempi di installazione di oltre il 50%, con un notevole risparmio sui costi di manodopera. Il design compatto consente inoltre di risparmiare spazio prezioso nei rack degli strumenti affollati.
Calibrazione e messa in servizio ottimizzate: le valvole di spurgo/sfiato integrate offrono un accesso diretto e agevole per lo spurgo dell’aria o del liquido dalle linee di impulso durante l’avvio, garantendo una messa in servizio più rapida e accurata. Per la calibrazione, il tecnico ha a disposizione tutte le valvole necessarie in un’unica posizione logica e accessibile.
Risoluzione dei problemi e etichettatura più semplici: la disposizione organizzata e centralizzata rende semplici l’ispezione visiva e i controlli funzionali. Le procedure di Lockout/Tagout (LOTO) sono più semplici da applicare a un unico gruppo collettore chiaramente identificato piuttosto che a più valvole sparse.
2.4 Maggiore precisione di misura e migliori prestazioni di processo

Il design del VMB contribuisce direttamente alla qualità del segnale di misura.

Volume interno ottimizzato e spurgo: i collettori sono progettati con un volume interno minimo (“tratto morto”) tra la tenuta di processo e il trasmettitore. Ciò migliora il tempo di risposta dinamica alle variazioni di processo. Per le applicazioni che richiedono lo spurgo della linea di impulso (ad esempio, con fluidi viscosi o in sospensione), i collettori possono essere ordinati con attacchi per contatori di spurgo, semplificando questa operazione di manutenzione fondamentale.
Riduzione del rischio di errore: la disposizione standardizzata delle valvole riduce al minimo il rischio di errore umano durante le operazioni che potrebbe influire sul punto zero del trasmettitore o creare squilibri di pressione, garantendo letture a lungo termine più stabili e accurate.
2.5 Risparmio sui costi a lungo termine (costo totale di proprietà)

Sebbene il prezzo di acquisto iniziale di un VMB possa essere superiore alla somma dei suoi singoli componenti, il costo totale di proprietà è invariabilmente inferiore.

Manodopera di installazione ridotta: come già osservato, si tratta del principale risparmio sui costi.
Costi di manutenzione inferiori: un minor numero di punti di perdita e componenti protetti comporta riparazioni e sostituzioni meno frequenti.
Riduzione dei tempi di fermo: la possibilità di eseguire una manutenzione in linea in sicurezza e tempi di intervento più rapidi durante gli interventi sugli strumenti si traduce direttamente in una maggiore disponibilità dell’impianto e in un aumento dei ricavi di produzione.
Vantaggi in termini di magazzino e standardizzazione: gli impianti possono standardizzarsi su pochi tipi di collettori, semplificando la gestione dei pezzi di ricambio e riducendo le scorte di una miriade di raccordi e tipi di valvole singoli.

Considerazioni e configurazioni specifiche per l’applicazione
I vantaggi dei VMB si concretizzano in diverse applicazioni, con progetti su misura per esigenze specifiche:

Attacchi di processo standard: per la maggior parte delle applicazioni con attacchi di processo flangiati o filettati.
Montaggio diretto su flange con orifizio/anelli di calibrazione separati: elimina la necessità di raccordi a flangia separati, creando un assemblaggio ancora più compatto e a tenuta stagna.
Impieghi chimici e in ambienti pericolosi: i collettori sono disponibili in un’ampia gamma di materiali (acciaio inossidabile 316, Hastelloy, Monel) con materiali di tenuta appropriati (PTFE, Grafoil) per gestire fluidi corrosivi.
Applicazioni ad alta purezza e sanitarie (alimentare, farmaceutica, semiconduttori): I collettori con finiture elettrolucidate, design privi di fessure e raccordi sanitari (come le funzionalità CIP/SIP) garantiscono la purezza del prodotto e la facilità di pulizia.
Sistemi remoti e automatizzati: I collettori possono essere dotati di attuatori pneumatici o elettrici e solenoidi per il funzionamento remoto, integrandosi in sequenze automatizzate di spurgo o calibrazione.
I 10 migliori produttori cinesi di valvole regolatrici di pressione per gas speciali
I 10 migliori produttori cinesi di valvole regolatrici di pressione per gas speciali
Conclusione
Il collettore valvolare è un esempio per eccellenza di eleganza ingegneristica attraverso l’integrazione. Trasforma un assemblaggio di componenti discreti, precedentemente improvvisato e soggetto a errori, in un sottosistema coerente, affidabile e intelligente. I vantaggi sono chiari e convincenti: un notevole miglioramento della sicurezza grazie al funzionamento contenuto e a procedure a prova di errore; maggiore affidabilità grazie alla riduzione dei percorsi di perdita e alla qualità di fabbrica; tangibili guadagni in termini di efficienza nell’installazione e nella manutenzione; e un impatto positivo sulla precisione di misurazione. In definitiva, l’uso delle scatole di distribuzione delle valvole rappresenta un investimento proattivo nell’integrità dell’impianto, nell’eccellenza operativa e nella riduzione dei costi del ciclo di vita. Per qualsiasi nuova installazione o progetto di aggiornamento che coinvolga strumentazione di processo critica, specificare una scatola di distribuzione delle valvole appositamente progettata non è solo un’opzione: è una best practice che offre un valore tecnico ed economico indiscutibile.
