Valvole per gas da laboratorio per armadi a gas e quadri di distribuzione del gas

Valvole per gas da laboratorio per armadi a gas e quadri di distribuzione del gas

I laboratori moderni si affidano a sistemi di erogazione del gas altamente controllati per garantire la precisione degli esperimenti, proteggere il personale e rispettare le rigorose normative di sicurezza. Che si tratti di ricerca farmaceutica, produzione di semiconduttori, biotecnologie, chimica analitica o laboratori universitari, le valvole del gas da laboratorio svolgono un ruolo fondamentale nel controllo del flusso di gas all'interno di armadi e pannelli di distribuzione del gas.

La scelta delle valvole per gas da laboratorio più adatte non si limita alla semplice selezione di componenti in grado di aprire e chiudere una tubazione. I moderni sistemi per gas ad alta purezza richiedono valvole che offrano un'eccezionale tenuta stagna, resistenza alla corrosione, stabilità di pressione, controllo della contaminazione e lunga durata. Poiché i laboratori utilizzano sempre più gas tossici, infiammabili, corrosivi e ad altissima purezza (UHP), una tecnologia affidabile per le valvole del gas è diventata uno dei fattori più importanti per garantire la sicurezza del sistema e l'efficienza operativa.

Questo articolo esplora l'importanza delle valvole per gas da laboratorio , le loro applicazioni, le principali considerazioni di progettazione, la selezione dei materiali, le tipologie di valvole, i requisiti di installazione e come scegliere il fornitore migliore per armadi per gas da laboratorio e sistemi di pannelli di distribuzione del gas.

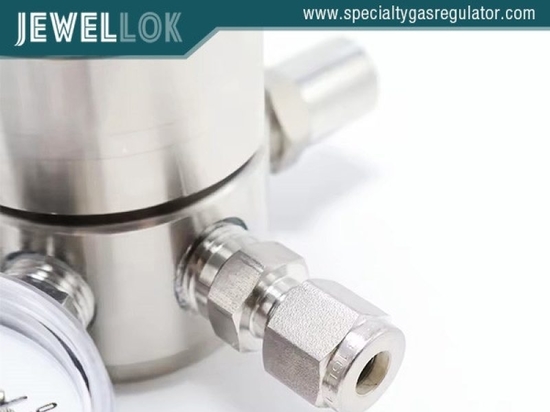

Regolatori di ossigeno ad alto volume e alta pressione
Che cosa sono le valvole per gas da laboratorio?
Le valvole per gas da laboratorio sono dispositivi di controllo del flusso di precisione, progettati per regolare, isolare o interrompere l'erogazione di gas nei sistemi di distribuzione del gas in laboratorio. Vengono installate in armadi per gas, collettori per gas, pannelli di distribuzione del gas, scatole di derivazione per valvole (VMB) e sistemi di tubazioni da laboratorio.

A differenza delle valvole industriali convenzionali, le valvole per gas da laboratorio sono fabbricate specificamente per:

Gestire gas ad altissima purezza
Prevenire la generazione di particelle
Eliminare le perdite esterne
Resistere alla corrosione chimica
Mantenere un controllo preciso della pressione
Supporto per applicazioni con gas pericolosi
Rispettare gli standard di pulizia del laboratorio.
Queste valvole rappresentano la prima linea di difesa per la protezione sia del personale di laboratorio che delle costose apparecchiature analitiche.

Perché le valvole del gas da laboratorio sono importanti
I sistemi di gas da laboratorio spesso trasportano gas quali:

Azoto (N₂)
Ossigeno (O₂)
Argon (Ar)
Elio (He)
Idrogeno (H₂)
Anidride carbonica (CO₂)
Ammoniaca (NH₃)
Cloro (Cl₂)
Cloruro di idrogeno (HCl)
Silano (SiH₄)
Gas di calibrazione speciali
Gas di processo ad altissima purezza
Qualsiasi perdita, contaminazione o pressione instabile può causare:

Inesattezze sperimentali
Danni allo strumento
Contaminazione del prodotto
Rischi di incendio
Esposizione a gas tossici
Violazioni normative
Tempi di fermo della produzione
Le valvole per gas da laboratorio di alta qualità garantiscono un flusso di gas costante, riducendo al minimo questi rischi.

Applicazioni negli armadi a gas
Gli armadi per gas sono sistemi di sicurezza chiusi progettati per lo stoccaggio e il controllo di bombole di gas pericolose. Forniscono ventilazione, monitoraggio delle perdite di gas, arresto automatico e protezione di emergenza.

All'interno di un armadio per gas, le valvole del gas da laboratorio svolgono diverse funzioni essenziali.

Isolamento del cilindro
Le valvole di intercettazione consentono agli operatori di scollegare o sostituire in sicurezza le bombole di gas senza interrompere l'intero sistema di alimentazione del gas.

Arresto di emergenza
Le valvole pneumatiche o a solenoide automatiche interrompono immediatamente il flusso di gas quando i sensori rilevano:

Fughe di gas
Antincendio
Eventi sismici
anomalie della pressione
Attivazione dell'arresto di emergenza
Una risposta rapida della valvola riduce significativamente i potenziali rischi.

Regolazione della pressione
Le valvole del gas, in combinazione con i regolatori di pressione, mantengono una pressione stabile a valle, indipendentemente dalle fluttuazioni di pressione nelle bombole.

Operazioni di eliminazione
Le valvole a tre vie e di spurgo consentono l'eliminazione di gas pericolosi residui tramite gas inerti come l'azoto prima della manutenzione.

Questo processo previene la contaminazione e migliora la sicurezza dell'operatore.

Applicazioni nei quadri di distribuzione del gas
I pannelli di distribuzione del gas distribuiscono i gas dai sistemi di alimentazione centralizzati a molteplici strumenti di laboratorio.

Le applicazioni tipiche includono:

Gascromatografia (GC)
Spettrometria di massa (MS)
ICP-MS
Spettroscopia di assorbimento atomico
Test ambientali
Analisi farmaceutiche
Laboratori di ricerca
Laboratori universitari
All'interno di questi pannelli, le valvole per gas da laboratorio forniscono:

Isolamento della linea individuale
Bilanciamento del flusso
Regolazione della pressione
Accesso per manutenzione
Protezione degli strumenti
La presenza di più valvole consente agli operatori di isolare uno strumento mantenendo al contempo l'alimentazione del gas agli altri.

Tipologie comuni di valvole per gas da laboratorio
La scelta del tipo di valvola più adatto dipende dalle caratteristiche del gas, dalla pressione di esercizio, dai requisiti di purezza e dal livello di automazione.

Valvole a membrana
Le valvole a membrana sono la soluzione ideale per i sistemi a gas ad altissima purezza.

I vantaggi includono:

Sigillatura metallo su metallo
Volume morto minimo
Tenuta stagna eccezionale
Bassa generazione di particelle
Lungo ciclo di vita
Pulire le superfici interne
Sono ampiamente utilizzati nei laboratori di semiconduttori, farmaceutici e di analisi.

Valvole a sfera
Le valvole a sfera consentono un rapido azionamento a un quarto di giro per l'isolamento del gas.

I vantaggi includono:

Apertura e chiusura rapida
Elevata capacità di flusso
costruzione durevole
Bassa coppia di esercizio
Eccellente prestazione di spegnimento
Le valvole a sfera ad elevata purezza presentano superfici interne elettrolucidate per ridurre al minimo la contaminazione.

Valvole a Spillo
Le valvole a spillo consentono una regolazione precisa del flusso.

Le applicazioni tipiche includono:

Sistemi di gas di calibrazione
Strumentazione di laboratorio
Bilanciamento del flusso
Sistemi di campionamento
Il loro stelo a filettatura fine consente un controllo del flusso di gas estremamente preciso.

Valvole di Ritegno
Le valvole di ritegno impediscono il flusso inverso del gas, che potrebbe danneggiare le delicate apparecchiature di laboratorio o contaminare le bombole di gas.

Le applicazioni includono:

Collettori multicilindrici
Sistemi a gas misti
Analizzatori di gas di scarico
Stazioni di controllo della pressione
Elettrovalvole
Le elettrovalvole garantiscono l'interruzione automatica del gas controllata da:

Sistemi PLC
Rivelatori di gas
Allarmi antincendio
Sistemi di arresto di emergenza
Automazione del processo
Queste valvole sono componenti fondamentali nei moderni laboratori intelligenti.

Materiali utilizzati nelle valvole per gas da laboratorio
La scelta del materiale influisce direttamente sulla durata, sulla purezza e sulla compatibilità chimica della valvola.

316L in acciaio inox
L'acciaio inossidabile 316L è lo standard di settore per i sistemi di gas da laboratorio.

I vantaggi includono:

Eccellente resistenza alla corrosione
Basso contenuto di carbonio
Elevata resistenza meccanica
Buona saldabilità
Lunga durata
L'acciaio inossidabile 316L elettrolucidato è comunemente utilizzato in applicazioni ad altissima purezza.

Acciaio inossidabile VIM-VAR
L'acciaio inossidabile ottenuto mediante fusione a induzione sotto vuoto e rifusione ad arco sotto vuoto (VIM-VAR) offre una purezza superiore e un numero ridotto di inclusioni.

I vantaggi includono:

Migliore resistenza alla corrosione
Minore degassamento
Pulizia migliorata
Riduzione della produzione di particelle
Questi materiali sono ampiamente utilizzati nei sistemi a gas di grado semiconduttore.

Hastelloy
Per i gas altamente corrosivi, l'Hastelloy offre un'eccezionale resistenza chimica.

I gas tipici includono:

Cloruro di idrogeno
Cloro
Fluoruro di idrogeno
Bromo
Leghe a base di nichel
Le leghe di nichel offrono prestazioni ottimali in ambienti ad alta temperatura e con agenti chimici aggressivi.

Sono adatti per processi di laboratorio specializzati che prevedono l'utilizzo di gas corrosivi.

Requisiti di tenuta
Uno degli indicatori di prestazione più critici è l'integrità delle perdite delle valvole.

Le valvole per gas da laboratorio di alta qualità in genere offrono le seguenti caratteristiche:

Tasso di perdita di elio ≤ 1 × 10⁻⁹ atm·cc/sec
Chiusura ermetica a bolla
Compatibilità con il vuoto
Nessuna perdita esterna rilevabile
Il test con spettrometro di massa all'elio viene comunemente utilizzato per verificare le prestazioni delle valvole prima della spedizione.

Finitura superficiale ad elevata purezza
La finitura superficiale influisce notevolmente sulla purezza del gas.

Le superfici interne elettrolucidate riducono:

Adesione delle particelle
Ritenzione di umidità
Contaminazione chimica
Ossidazione
Crescita microbica
Rugosità superficiale tipica:

Ra ≤ 25 μin
Ra ≤ 10 μin per applicazioni di grado semiconduttore
Le superfici interne lisce contribuiscono inoltre a migliorare la costanza del flusso di gas.

Valutazioni di pressione
Sono disponibili valvole per gas da laboratorio adatte a un'ampia gamma di pressioni di esercizio.

Le specifiche tipiche includono:

Bassa pressione: 150 psi
Pressione media: 500 psi
Alta pressione: 3,000 psi
Pressione altissima: 6,000 psi
I valori nominali di pressione devono sempre superare la pressione massima di esercizio del sistema per garantire un margine di sicurezza sufficiente.

L'automazione nei laboratori moderni
Oggigiorno i laboratori adottano sempre più spesso sistemi automatizzati per la gestione dei gas.

Le valvole intelligenti per gas da laboratorio possono integrarsi con:

Controllori PLC
Building Management Systems (BMS)
Sistemi SCADA
Piattaforme di monitoraggio remoto
Diagnostica basata su IoT
L'automazione consente:

Azionamento remoto della valvola
Monitoraggio della pressione in tempo reale
Manutenzione predittiva
Arresto automatico di emergenza
Monitoraggio del consumo di gas
Queste caratteristiche migliorano sia l'efficienza operativa che la sicurezza del laboratorio.

Caratteristiche di sicurezza
Le valvole per gas da laboratorio utilizzate nei sistemi di gas pericolosi spesso incorporano funzioni di sicurezza avanzate.

Questi includono:

Design ignifugo
Costruzione antistatica
Maniglie bloccabili
Indicatori di posizione
Azionamento manuale
Attuatori pneumatici a prova di guasto
Capacità di scarico della pressione
Doppia sigillatura di contenimento
Tali caratteristiche riducono i rischi operativi garantendo al contempo la conformità agli standard internazionali di sicurezza di laboratorio.

Standard e certificazioni
Le valvole per gas da laboratorio affidabili devono essere conformi agli standard riconosciuti a livello internazionale.

Gli standard comuni includono:

Gestione della qualità ISO 9001
CE Certification
Standard SEMI
Standard sui materiali ASTM
Standard CGA per le apparecchiature a gas
ASME B31.3 Tubazioni di processo
Norme elettriche IEC
RoHS
Per i settori dei semiconduttori e farmaceutico, potrebbero essere applicati anche ulteriori standard di produzione in camera bianca.

Come scegliere il fornitore giusto di valvole per gas da laboratorio
Scegliere un produttore esperto è altrettanto importante quanto selezionare la valvola stessa.

Un fornitore ideale dovrebbe fornire:

Competenza tecnica
Il fornitore deve avere familiarità con la distribuzione dei gas di laboratorio, la gestione dei gas pericolosi e la progettazione dei sistemi di controllo della pressione.

Tracciabilità dei materiali
Ogni valvola deve essere corredata da una documentazione completa relativa alla certificazione dei materiali e alla qualità.

Produzione di precisione
Lavorazioni CNC avanzate, saldatura automatizzata e assemblaggio in camera bianca garantiscono una qualità costante del prodotto.

Test di perdite
Ogni valvola deve essere sottoposta a un test di tenuta all'elio prima della consegna.

Soluzioni personalizzate
Molti laboratori richiedono soluzioni personalizzate:

Configurazioni delle porte
Tipi di connessione
Valutazioni di pressione
Opzioni dell'attuatore
Integrazione del pannello
Un fornitore esperto è in grado di fornire progetti OEM e soluzioni specifiche per ogni progetto.

Supporto Tecnico
Il supporto ingegneristico professionale durante la progettazione, l'installazione, la messa in servizio e la manutenzione apporta un valore significativo lungo tutto il ciclo di vita del prodotto.

Tendenze future nella tecnologia delle valvole per gas da laboratorio
Con la crescente automazione e l'utilizzo sempre più orientato ai dati nei laboratori, la tecnologia delle valvole per gas da laboratorio continua ad evolversi.

Le tendenze emergenti includono:

Valvole digitali intelligenti con sensori integrati
Diagnostica wireless
Manutenzione predittiva tramite intelligenza artificiale
Progettazione a bassissima generazione di particelle
Gruppi di valvole modulari compatti
Leghe migliorate resistenti alla corrosione
Attuatori pneumatici ad alta efficienza energetica
Integrazione completa con l'Industria 4.0
Queste innovazioni aiutano i laboratori a raggiungere maggiore sicurezza, maggiore efficienza e minori costi operativi, supportando al contempo processi di ricerca e produzione sempre più complessi.


Produttori di regolatori di gas speciali
Conclusione
Le valvole per gas da laboratorio sono componenti essenziali nei moderni armadi per gas e nei pannelli di distribuzione del gas, garantendo la precisione, la sicurezza e l'affidabilità necessarie per la gestione dei gas di laboratorio. Dall'isolamento delle bombole di gas pericolosi alla regolazione dei gas di processo ad altissima purezza, queste valvole svolgono un ruolo fondamentale nella protezione del personale, nel mantenimento della purezza del gas e nel garantire la continuità delle attività di laboratorio.

Nella scelta delle valvole per gas da laboratorio, è fondamentale valutare attentamente fattori quali la qualità del materiale, la tenuta stagna, la pressione nominale, la finitura superficiale, la capacità di automazione e la conformità agli standard internazionali. Le opzioni ad alte prestazioni, come le valvole a membrana in acciaio inossidabile 316L elettrolucidato con struttura testata per la tenuta all'elio, offrono prestazioni superiori per applicazioni esigenti in laboratorio e nel settore dei semiconduttori.

Collaborando con un produttore esperto che fornisce valvole per gas di precisione e ad alta purezza, i laboratori possono realizzare sistemi di distribuzione del gas che garantiscono affidabilità a lungo termine, conformità normativa ed eccezionale sicurezza operativa. Con la continua adozione di automazione intelligente e tecnologie avanzate di gestione del gas da parte degli istituti di ricerca, investire in valvole per gas da laboratorio di alta qualità rimarrà una strategia fondamentale per ottenere prestazioni ottimali e infrastrutture di laboratorio pronte per il futuro.

Per ulteriori informazioni sulle valvole per gas da laboratorio per armadi a gas e pannelli di distribuzione del gas, è possibile visitare il sito web di Jewellok all'indirizzo https://www.jewellok.com/product-category/chemical-delivery-system/.
