Valvole per gas da laboratorio in acciaio inox 316L per applicazioni con gas critici

Valvole per gas da laboratorio in acciaio inox 316L per applicazioni con gas critici

Nei moderni laboratori, centri di ricerca, laboratori di semiconduttori, impianti farmaceutici, centri di analisi e ambienti di produzione avanzata, i sistemi di erogazione del gas devono garantire un controllo preciso del flusso, un'interruzione affidabile e un'eccellente resistenza alla contaminazione. Per le applicazioni con gas critici, anche una piccola perdita, il rilascio di particelle o l'incompatibilità dei materiali possono compromettere i risultati sperimentali, danneggiare apparecchiature sensibili o creare rischi significativi per la sicurezza.

Le valvole per gas da laboratorio in acciaio inossidabile 316L sono ampiamente utilizzate in questi ambienti esigenti perché combinano resistenza alla corrosione, robustezza meccanica, pulizia e compatibilità con un'ampia gamma di gas di processo. Rispetto alle valvole industriali convenzionali, le valvole per gas da laboratorio sono progettate con maggiore attenzione alla qualità delle superfici interne, alle prestazioni di tenuta, al volume morto, alla compatibilità dei materiali e all'integrità della connessione.

Questo articolo illustra la costruzione, i vantaggi, i criteri di selezione, le applicazioni e le considerazioni prestazionali delle valvole per gas da laboratorio in acciaio inossidabile 316L per sistemi di gestione dei gas critici.


Produttori di regolatori di gas speciali ad alta purezza
Perché l'acciaio inossidabile 316L viene utilizzato per le valvole del gas critiche
L'acciaio inossidabile 316L è un acciaio inossidabile austenitico contenente cromo, nichel e molibdeno. L'aggiunta di molibdeno offre una maggiore resistenza alla corrosione per vaiolatura e interstiziale rispetto al comune acciaio inossidabile 304.

La "L" nella sigla 316L indica una composizione a basso contenuto di carbonio. Un minore contenuto di carbonio riduce il rischio di precipitazione di carburi durante la saldatura e contribuisce a mantenere la resistenza alla corrosione nelle aree saldate. Questo rende il 316L particolarmente adatto per pannelli per gas prefabbricati, collettori per gas da laboratorio, assemblaggi di tubazioni e sistemi di valvole.

Nelle applicazioni con gas critici, la scelta del materiale non si limita alla resistenza alla corrosione. Il materiale della valvola deve anche mantenere l'integrità meccanica sotto pressione, variazioni di temperatura, cicli ripetuti ed esposizione a diversi gas.

Una valvola in acciaio inossidabile 316L realizzata correttamente può fornire:

Elevata resistenza alla corrosione
Buona resistenza meccanica
Eccellente durata
Potenziale di bassa contaminazione
Buona saldabilità
Compatibilità con numerosi gas da laboratorio e industriali
Lunga durata in condizioni operative gravose
Per applicazioni che richiedono una purezza ultraelevata, potrebbero essere necessari anche processi di produzione di livello superiore, tra cui pulizia controllata, elettrolucidatura, lavorazione di precisione e assemblaggio in camera bianca.

Costruzione di valvole per gas da laboratorio
Una valvola per gas da laboratorio è in genere composta da un corpo valvola, un meccanismo di azionamento, componenti di tenuta, connessioni di ingresso e uscita e componenti interni per il controllo del flusso. La costruzione esatta dipende dal fatto che la valvola sia progettata come valvola a membrana, valvola a spillo, valvola a sfera, valvola a soffietto o altra configurazione specializzata.

Il corpo valvola viene normalmente realizzato in acciaio inossidabile 316L quando la resistenza alla corrosione e la pulizia sono fattori importanti. La lavorazione di precisione contribuisce a controllare le dimensioni interne e a migliorare la ripetibilità.

Per le applicazioni critiche, anche la geometria interna è importante. Un condotto interno progettato in modo inadeguato può creare spazi morti inutili in cui possono accumularsi umidità, particelle o gas residui. Ridurre al minimo il volume morto interno è quindi un aspetto importante da considerare per i sistemi di gas di laboratorio ad alta purezza.

Anche il sistema di tenuta è di fondamentale importanza. A seconda dell'applicazione, i produttori possono utilizzare guarnizioni metalliche, guarnizioni in elastomero, materiali a base di PTFE o altre tecnologie di tenuta specializzate. La guarnizione selezionata deve essere compatibile con il gas, la pressione, la temperatura e l'ambiente operativo specifici.

Valvole a membrana per il controllo di gas ad alta purezza
Le valvole a membrana sono comunemente scelte per applicazioni con gas ad alta purezza e critici, poiché la membrana separa il meccanismo di azionamento dal gas di processo.

Questo design può ridurre significativamente la possibilità che lubrificanti, particelle o contaminazioni meccaniche entrino nel flusso di gas. Può inoltre garantire un arresto affidabile e un funzionamento ripetibile.

Le valvole a membrana in acciaio inossidabile 316L sono frequentemente utilizzate nei sistemi di distribuzione del gas, dove la pulizia e l'integrità a tenuta stagna sono prioritarie. A seconda dell'applicazione, la membrana può essere realizzata in acciaio inossidabile o in una lega speciale selezionata in base alla composizione chimica del gas e alle condizioni operative.

Le applicazioni tipiche includono pannelli per gas da laboratorio, sistemi per gas di processo per semiconduttori, strumenti analitici, impianti di ricerca farmaceutica e sistemi di distribuzione di gas speciali.

Valvole a spillo per la regolazione precisa del flusso
Quando è necessaria una regolazione manuale precisa del flusso, una valvola a spillo in acciaio inossidabile 316L può rappresentare una soluzione efficace.

Le valvole a spillo utilizzano un elemento interno conico per regolare l'apertura del flusso. Ciò consente una regolazione relativamente precisa rispetto alle semplici valvole on/off. In ambito di laboratorio, questo può essere utile per il controllo di gas di trasporto, gas di spurgo, gas di calibrazione o altri flussi di processo a bassa portata.

Tuttavia, una valvola a spillo non deve essere automaticamente considerata un sostituto di un regolatore di flusso di massa dedicato. La scelta della valvola deve basarsi sulla gamma di flusso richiesta, sul differenziale di pressione, sulla precisione, sulla ripetibilità e sul metodo di controllo.

Nelle applicazioni con gas critici, la lavorazione di precisione dell'ago e della sede è particolarmente importante. La qualità della superficie e la coerenza dimensionale influiscono direttamente sulle prestazioni e sulla ripetibilità della valvola.

Valvole a sfera per un isolamento affidabile
Le valvole a sfera in acciaio inox 316L sono ampiamente utilizzate quando è richiesto un isolamento rapido e affidabile.

Una valvola a sfera utilizza una sfera rotante con un condotto al suo interno. Quando il condotto si allinea con la tubazione del gas, la valvola è aperta. Ruotando la sfera di circa 90 gradi si chiude il passaggio del flusso.

Il principale vantaggio di una valvola a sfera è la semplicità di funzionamento e la resistenza al flusso relativamente bassa quando è completamente aperta. Sono comunemente utilizzate come valvole di intercettazione su linee di gas da laboratorio, linee di alimentazione di apparecchiature, armadi per gas, collettori e sistemi di servizio.

Tuttavia, per le applicazioni con gas ad altissima purezza, la progettazione interna e i materiali di tenuta devono essere valutati attentamente. Le valvole a sfera industriali convenzionali potrebbero non garantire la pulizia, la tenuta stagna o il basso volume morto richiesti dai sistemi a gas sensibili.

Tipi di connessione e integrazione del sistema
Il collegamento delle valvole è un fattore importante per l'affidabilità degli impianti a gas. Le configurazioni di collegamento più comuni includono raccordi a compressione per tubi, connessioni di tipo VCR, connessioni saldate e altre interfacce specializzate ad alta integrità.

Per le applicazioni con gas critici, si scelgono spesso i raccordi a tenuta frontale perché, se installati correttamente, offrono un'elevata integrità meccanica e una tenuta affidabile.

La saldatura orbitale può essere utilizzata anche nei sistemi di tubazioni permanenti per gas ad alta purezza. I collegamenti saldati eliminano molti potenziali giunti meccanici e possono garantire un'eccellente pulizia e tenuta stagna se il processo di saldatura è controllato correttamente.

Il fornitore della valvola deve quindi essere in grado di fornire il tipo di connessione, il diametro del tubo, la pressione nominale e la configurazione di installazione richiesti.

Tenuta stagna e pulizia
La prevenzione delle perdite è uno dei requisiti più importanti per le valvole dei gas da laboratorio.

Una perdita di gas può comportare la perdita di gas speciali costosi, condizioni sperimentali imprecise, contaminazione degli ambienti di laboratorio o gravi problemi di sicurezza, a seconda del gas coinvolto.

Le valvole del gas critiche devono pertanto essere sottoposte a test di tenuta appropriati in base ai requisiti dell'applicazione. Nei sistemi a gas ad alta integrità si utilizza comunemente il test di tenuta con elio, poiché l'elio è in grado di rilevare perdite anche minime.

La pulizia è un altro fattore essenziale per le prestazioni. La contaminazione interna può includere residui di lavorazione, oli, particelle, umidità o altre sostanze introdotte durante la produzione e l'assemblaggio.

Per l'utilizzo con gas ad elevata purezza, le valvole possono richiedere procedure di pulizia e confezionamento specializzate. L'obiettivo è ridurre al minimo la presenza di particelle, idrocarburi, umidità e altri contaminanti prima dell'installazione della valvola nel sistema di distribuzione del gas.

Finitura superficiale ed elettrolucidatura
La finitura superficiale interna di una valvola del gas in acciaio inossidabile può influire significativamente sulla pulizia del sistema.

Una superficie interna più liscia riduce i punti in cui possono accumularsi i contaminanti. Per applicazioni che richiedono un'elevatissima purezza del gas, può essere indicata l'elettrolucidatura.

L'elettrolucidatura è un trattamento elettrochimico di superficie che rimuove una quantità controllata di materiale dalla superficie metallica. Se eseguita correttamente, può migliorare la levigatezza della superficie e la resistenza alla corrosione, riducendo al contempo le irregolarità microscopiche.

Tuttavia, la sola elettrolucidatura non garantisce una valvola ad elevata purezza. La qualità di produzione, la pulizia, l'assemblaggio, il collaudo, l'imballaggio e le pratiche di installazione contribuiscono tutti alle prestazioni finali del sistema del gas.

Compatibilità del gas
L'acciaio inossidabile 316L offre un'ampia compatibilità, ma nessun materiale per valvole dovrebbe essere considerato universalmente compatibile con tutti i gas.

La compatibilità dei gas dipende da fattori quali la composizione chimica del gas, la concentrazione, la pressione, la temperatura, il contenuto di umidità, la costruzione della valvola e il materiale di tenuta.

Ad esempio, i gas inerti come azoto, argon ed elio sono generalmente più facili da gestire rispetto ai gas altamente reattivi o corrosivi. I gas speciali utilizzati nelle applicazioni dei semiconduttori, chimiche e di ricerca possono richiedere una selezione molto più accurata dei materiali e delle guarnizioni.

Prima di selezionare una valvola, gli ingegneri dovrebbero valutare l'intera configurazione del materiale a contatto con il fluido, anziché considerare solo il corpo valvola.

Considerazioni su pressione e temperatura
Una valvola per gas da laboratorio deve essere dimensionata per le effettive condizioni operative del sistema.

I parametri importanti includono:

Massima pressione di lavoro
Funzionamento
Tipo di gas
Differenziale di pressione
Portata
Numero di cicli operativi
Prestazioni di spegnimento richieste
Tipo di connessione
La pressione massima nominale non deve mai essere valutata separatamente dalla temperatura e dalla configurazione di connessione. L'intero gruppo valvola deve essere adatto all'intervallo operativo previsto.

Per i sistemi di gas speciali ad alta pressione, i regolatori di pressione, i dispositivi di sicurezza, le valvole di intercettazione e gli altri componenti devono essere selezionati nell'ambito di una strategia integrata di controllo della pressione.

Applicazioni delle valvole per gas da laboratorio in acciaio inox 316L
Le valvole per gas da laboratorio in acciaio inossidabile 316L possono essere utilizzate in un'ampia gamma di applicazioni con gas critici.

Laboratori di semiconduttori
Gli impianti di ricerca e produzione di semiconduttori utilizzano gas ad elevata purezza per la deposizione, l'incisione, la pulizia, il drogaggio e altri processi. Le valvole del gas devono garantire un elevato livello di pulizia e un isolamento del flusso affidabile per proteggere i processi sensibili.

Strumenti analitici
La gascromatografia, la spettrometria di massa, la spettroscopia e altri sistemi analitici possono richiedere gas di trasporto, gas di calibrazione, gas di spurgo o miscele di gas speciali. Un controllo del gas stabile e a tenuta stagna contribuisce a mantenere la precisione analitica.

Ricerca farmaceutica e biotecnologica
Nei laboratori di ricerca farmaceutica e biotecnologica possono essere utilizzati azoto, anidride carbonica, ossigeno e altri gas. Un controllo affidabile dei gas è fondamentale per mantenere ambienti di processo controllati e proteggere esperimenti delicati.

Ricerca chimica
Nei laboratori chimici possono essere presenti gas corrosivi, reattivi, tossici o speciali. I materiali delle valvole e i componenti di tenuta devono essere selezionati in base alle specifiche caratteristiche chimiche di ciascun gas.

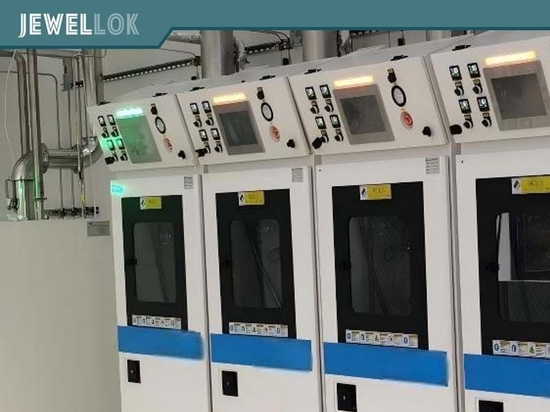

Armadi del gas e quadri di distribuzione

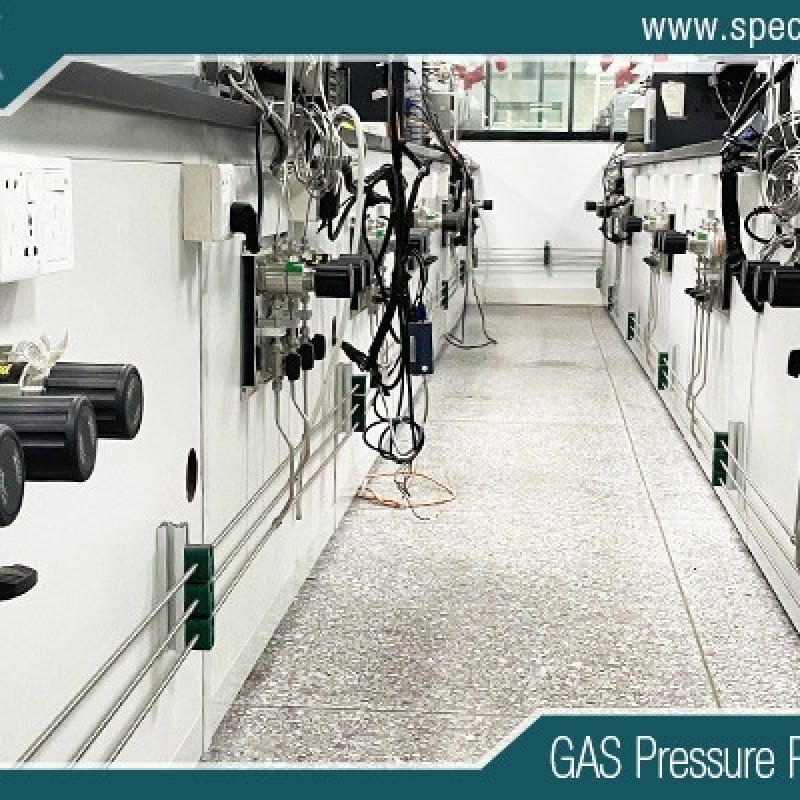

Le valvole per gas da laboratorio sono inoltre ampiamente integrate in armadi per gas, pannelli per gas, sistemi di collettori, pannelli per punti di utilizzo e sistemi centralizzati di distribuzione del gas.

Come scegliere la valvola per gas da laboratorio più adatta
La scelta della valvola corretta richiede ben più che la semplice selezione di un corpo in acciaio inossidabile 316L.

Innanzitutto, identificare il tipo di gas e il livello di purezza richiesto. Successivamente, determinare la pressione di esercizio, la temperatura, la portata, la configurazione del collegamento e la funzione richiesta della valvola.

Gli ingegneri dovrebbero inoltre valutare:

Materiali bagnati
Materiali di tenuta
Finitura superficiale interna
Volume morto
tasso di perdita
Procedura di pulizia
Tecnologia di connessione
Pressione nominale
Requisiti del ciclo operativo
Certificazioni e documentazione di prova richieste
Per applicazioni estremamente sensibili, è consigliabile collaborare con un produttore in grado di fornire tracciabilità, certificati dei materiali, verbali di ispezione, risultati dei test di tenuta e documentazione relativa alla pulizia.


Conclusione
Le valvole per gas da laboratorio in acciaio inossidabile 316L offrono una base affidabile per sistemi di gestione del gas critici, dove resistenza alla corrosione, pulizia, tenuta stagna e prestazioni a lungo termine sono essenziali.

La corretta progettazione della valvola dipende dall'applicazione specifica. Le valvole a membrana sono ideali per l'isolamento di gas ad elevata purezza, le valvole a spillo consentono una regolazione manuale precisa del flusso, mentre le valvole a sfera offrono una chiusura comoda e affidabile. La tecnologia di connessione, la finitura superficiale interna, i materiali di tenuta, le procedure di pulizia e i test di tenuta sono altrettanto importanti nella progettazione di un sistema a gas ad alta integrità.

Per laboratori, impianti di semiconduttori, ambienti di ricerca farmaceutica, apparecchiature analitiche e sistemi di distribuzione di gas speciali, la scelta di una valvola per gas in acciaio inossidabile 316L progettata correttamente può contribuire a ridurre i rischi di contaminazione, migliorare l'affidabilità del sistema e mantenere un'erogazione di gas stabile.

In definitiva, la migliore valvola per gas da laboratorio non è semplicemente quella con le specifiche dei materiali più elevate. È la valvola i cui materiali, geometria, tecnologia di tenuta, livello di pulizia, pressione nominale, connessioni e procedure di collaudo sono correttamente abbinati ai requisiti dell'applicazione critica del gas.

Per maggiori informazioni sulle valvole per gas da laboratorio in acciaio inossidabile 316L per applicazioni con gas critici, è possibile visitare il sito web di Jewellok all'indirizzo https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
