Sistemi di erogazione di sostanze chimiche per semiconduttori: guida completa all'acquisto

Sistemi di erogazione di sostanze chimiche per semiconduttori: guida completa all'acquisto

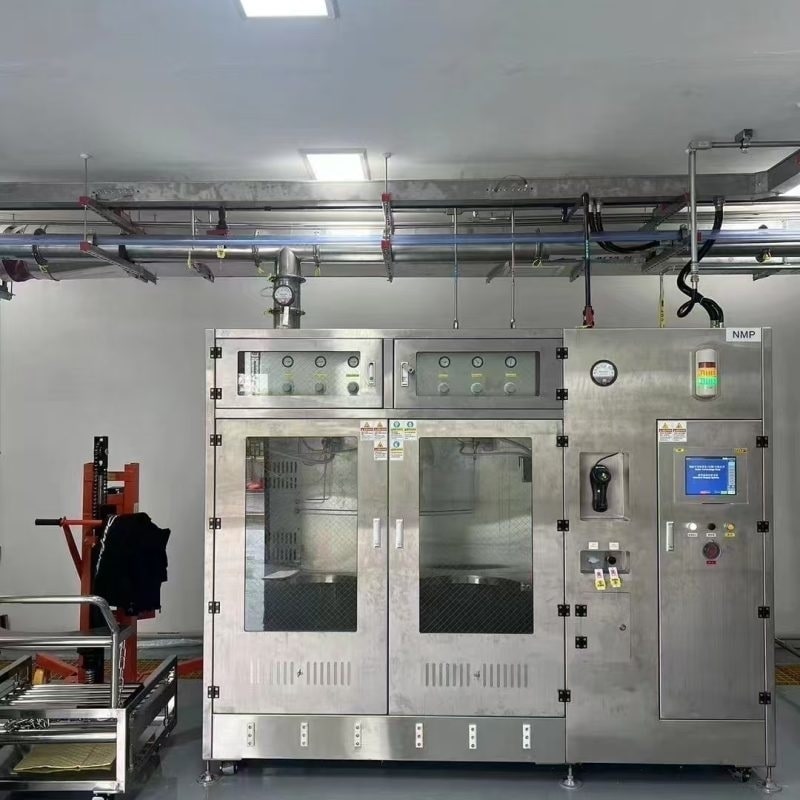

Un sistema di erogazione di sostanze chimiche per semiconduttori è un componente infrastrutturale critico utilizzato per immagazzinare, trasferire, regolare, dosare e monitorare le sostanze chimiche di processo durante l'intero processo di produzione dei semiconduttori. Con la miniaturizzazione delle geometrie dei wafer e l'esigenza di un controllo di processo più preciso da parte delle tecnologie di processo avanzate, le prestazioni del sistema di erogazione delle sostanze chimiche influenzano direttamente la resa dei wafer, l'affidabilità delle apparecchiature, il controllo della contaminazione e l'efficienza produttiva.

A differenza delle tradizionali apparecchiature industriali per la manipolazione di sostanze chimiche, i sistemi di erogazione di sostanze chimiche per semiconduttori devono operare con livelli estremamente elevati di pulizia, ripetibilità, compatibilità chimica e sicurezza. A seconda dell'applicazione, il sistema può gestire acidi corrosivi, solventi, ossidanti, sostanze chimiche alcaline, materiali correlati ai fotoresist o altre sostanze chimiche speciali utilizzate nella pulizia, incisione, deposizione, litografia e confezionamento dei wafer.

Per le fabbriche di semiconduttori, i produttori di apparecchiature e i fornitori di prodotti chimici, la scelta del sistema di erogazione di sostanze chimiche più adatto richiede ben più di un semplice confronto tra prezzo e portata. Gli acquirenti devono valutare i materiali di costruzione, i requisiti di purezza, la tecnologia di pompaggio, la filtrazione, il controllo della pressione, il rilevamento delle perdite, l'automazione, i requisiti di manutenzione e le capacità ingegneristiche del fornitore.

Questa guida completa all'acquisto illustra i principali fattori da considerare quando si acquista un sistema di erogazione di sostanze chimiche per semiconduttori e fornisce un quadro pratico per la scelta della soluzione più adatta.


modulo di erogazione di sostanze chimiche (CDM) e sistema di erogazione di sostanze chimiche (CDS)
1. Che cos'è un sistema di rilascio di sostanze chimiche per semiconduttori?
Un sistema di alimentazione di prodotti chimici per semiconduttori è una piattaforma integrata per la gestione dei fluidi, progettata per erogare prodotti chimici di processo da serbatoi di stoccaggio o di fornitura alle apparecchiature di produzione di semiconduttori, a velocità di flusso, pressioni, temperature e concentrazioni controllate.

Un sistema tipico può includere:

Contenitori per lo stoccaggio di prodotti chimici o serbatoi giornalieri
Pompe chimiche
Regolatori di pressione
Valvole pneumatiche o azionate elettricamente
Tubi e raccordi ad elevata purezza
Filtri e componenti per il controllo delle particelle
Flussometri
Sensori di pressione
Sensori di livello
Dispositivi di rilevamento perdite
Unità di dosaggio di prodotti chimici
Armadi di controllo e sistemi PLC
Interblocchi di sicurezza
Collegamenti di scarico e ventilazione
Il sistema può essere configurato come piattaforma manuale, semiautomatica o completamente automatica. I sistemi più avanzati possono integrarsi con i sistemi di automazione industriale e le apparecchiature di processo per fornire monitoraggio in tempo reale, allarmi, gestione delle ricette e tracciabilità.

L'obiettivo non è semplicemente quello di spostare sostanze chimiche dal punto A al punto B. Il sistema deve fornire la sostanza chimica richiesta con una contaminazione minima, parametri di processo stabili e una ripetibilità affidabile.

2. Perché la scelta del sistema di somministrazione dei farmaci è importante
Il dosaggio dei prodotti chimici è strettamente legato alla stabilità del processo di fabbricazione dei semiconduttori. Anche piccole variazioni di portata, pressione, concentrazione, temperatura o purezza chimica possono influenzare i risultati del processo.

Ad esempio, la contaminazione introdotta attraverso materiali bagnati non idonei può creare particelle o impurità metalliche. Una pressione mal controllata può causare un'erogazione instabile. Una selezione errata della valvola può aumentare il volume morto o creare problemi di compatibilità chimica. Una filtrazione inadeguata può consentire alle particelle di raggiungere le apparecchiature di processo a valle.

Pertanto, la decisione di acquisto dovrebbe considerare l'intero processo chimico piuttosto che i singoli componenti.

Un sistema ben progettato può fornire:

erogazione costante di sostanze chimiche
Migliore ripetibilità del processo
Minore rischio di contaminazione
Riduzione dei rifiuti chimici
Maggiore sicurezza per l'operatore
Manutenzione preventiva più semplice
Miglioramento dei tempi di funzionamento delle apparecchiature
Migliore integrazione con l'automazione di fabbrica
3. Determinare prima le caratteristiche chimiche
Il primo passo nell'acquisto di un sistema di erogazione di sostanze chimiche per semiconduttori consiste nell'identificare con precisione le sostanze chimiche che il sistema dovrà gestire.

Le diverse sostanze chimiche hanno requisiti di compatibilità molto diversi. Prima di selezionare pompe, valvole, tubi, guarnizioni, filtri e serbatoi, gli acquirenti dovrebbero fornire al fornitore informazioni chimiche quali:

Nome chimico e concentrazione
Range di temperatura
Viscosità
Pressione del vapore
Corrosività
Caratteristiche ossidanti
Classificazione di tossicità e pericolosità
Grado di purezza richiesto
Portata richiesta
Pressione di esercizio
Volume di consegna richiesto
I materiali che funzionano bene con una sostanza chimica potrebbero non funzionare bene con un'altra. Per le applicazioni con sostanze chimiche corrosive, i componenti a contatto con il fluido potrebbero richiedere materiali come PFA, PTFE, PVDF, PP ad alta purezza o materiali speciali a base di fluoropolimeri.

Per le applicazioni che richiedono elevata purezza, la scelta del materiale dovrebbe tenere conto anche delle sostanze estraibili, della generazione di particelle, della finitura superficiale e della compatibilità chimica per tutta la durata operativa prevista.

4. Valutare la purezza e il controllo della contaminazione
La purezza è uno dei criteri di acquisto più importanti per i sistemi di erogazione di sostanze chimiche nei semiconduttori.

I moderni processi di fabbricazione dei semiconduttori possono essere estremamente sensibili a particelle, contaminazioni metalliche, contaminazioni organiche e altre impurità. Il sistema di erogazione deve pertanto ridurre al minimo la contaminazione lungo l'intero percorso del fluido.

Gli acquirenti dovrebbero esaminare:

Materiali bagnati
Tutti i componenti a contatto con il fluido devono essere chimicamente compatibili e idonei al livello di purezza richiesto.

Finitura di superficie
Le superfici interne lisce possono contribuire a ridurre l'accumulo di particelle e a migliorare la pulibilità.

Volume morto
Valvole, raccordi, collettori e altri componenti con tratti di tubazione non necessari possono aumentare il rischio di ritenzione di sostanze chimiche o di contaminazione.

Filtrazione
Il sistema deve garantire una filtrazione adeguata ai requisiti chimici e di processo. La scelta del filtro deve tenere conto del materiale della membrana, della dimensione dei pori, della capacità di flusso, della caduta di pressione, della compatibilità chimica e delle procedure di sostituzione.

Pulizia durante l'assemblaggio
Anche le procedure di pulizia, imballaggio, installazione e manipolazione dei componenti sono importanti. Un componente di alta qualità può comunque essere contaminato se non viene pulito o assemblato correttamente.

5. Scegliere la tecnologia di pompaggio appropriata
La pompa è uno dei componenti più importanti in un sistema di erogazione di prodotti chimici perché influenza direttamente la stabilità del flusso, la pressione, la compatibilità chimica e le esigenze di manutenzione.

Le tecnologie più comuni includono pompe a membrana pneumatiche, pompe a soffietto, pompe a trascinamento magnetico e altre pompe chimiche specializzate.

Quando si confrontano le pompe, gli acquirenti dovrebbero valutare:

Campo di portata
Capacità di pressione
Pulsazione
Compatibilità chimica
Generazione di particelle
Materiali bagnati
Progettazione della tenuta
Intervallo di manutenzione
Capacità di prova a secco
Caratteristiche di auto-adescamento
Precisione di controllo
Nelle applicazioni con semiconduttori ad elevata purezza, è particolarmente importante ridurre al minimo la contaminazione ed eliminare potenziali vie di perdita. La tecnologia della pompa dovrebbe quindi essere selezionata in base alle caratteristiche chimiche e ai requisiti di processo, piuttosto che basandosi semplicemente sulla massima portata.

6. Presta attenzione alle valvole e ai componenti fluidici
Le valvole controllano l'isolamento chimico, il percorso, la pressione e l'erogazione. Poiché sono ripetutamente esposte alle sostanze chimiche di processo, la loro progettazione può influire significativamente sull'affidabilità del sistema.

A seconda dell'applicazione, un sistema di erogazione di sostanze chimiche può utilizzare valvole a membrana, valvole a soffietto, valvole pneumatiche, valvole di ritegno, regolatori di pressione e valvole di controllo del flusso.

I criteri di acquisto importanti includono:

Compatibilità chimica
Volume interno
Cv o capacità di flusso
Prestazioni di tenuta
Metodo di attuazione
vita di ciclo
Tempo di risposta
Compatibilità dei materiali
Tipo di connessione
Livello di pulizia
Nelle applicazioni a semiconduttore, la minimizzazione del volume morto e la prevenzione delle perdite esterne sono particolarmente importanti. I progetti basati su diaframmi sono ampiamente utilizzati quando sono richiesti elevati livelli di pulizia e isolamento.

Anche la tecnologia di connessione deve essere selezionata con cura. A seconda della configurazione del sistema, le opzioni possono includere connessioni in fluoropolimero ad alta purezza, connessioni a compressione o raccordi speciali ad alta purezza.

7. Considerare il controllo della pressione e del flusso
Pressione e flusso stabili sono essenziali per un'erogazione ripetibile dei prodotti chimici.

Un sistema di erogazione di sostanze chimiche può includere regolatori di pressione, sensori di pressione, flussimetri, valvole di controllo e regolatori di velocità della pompa per mantenere condizioni operative stabili.

Quando valutano un sistema, gli acquirenti dovrebbero chiedersi:

Qual è la normale pressione di esercizio?
Qual è la pressione massima?
Qual è l'intervallo di portata richiesto?
Con quale precisione è possibile controllare il flusso?
Con quale rapidità il sistema è in grado di reagire alle variazioni di pressione?
Come vengono rilevate le condizioni di pressione anomala?
Cosa succede se le apparecchiature a valle smettono improvvisamente di ricevere sostanze chimiche?
Un sistema con un'elevata capacità di flusso massima non è necessariamente migliore. I processi di produzione dei semiconduttori spesso richiedono un controllo preciso del flusso minimo, rendendo il rapporto di riduzione e la ripetibilità altrettanto importanti quanto la capacità massima.

8. Requisiti del sistema di automazione e controllo
L'automazione può migliorare significativamente la costanza nell'erogazione dei prodotti chimici e la sicurezza operativa.

Un moderno sistema di erogazione di sostanze chimiche per semiconduttori può utilizzare il controllo PLC, interfacce HMI, monitoraggio della pressione e del flusso, sequenziamento automatico delle valvole, gestione degli allarmi e interfacce di comunicazione.

Tra le principali funzioni di automazione si annoverano:

Trasferimento chimico automatico
Controllo automatico della pressione
Monitoraggio del flusso
Monitoraggio del livello del serbatoio
Rilevamento delle perdite
Monitoraggio dello stato della pompa
Monitoraggio della pressione differenziale del filtro
Allarmi di basso livello
Allarmi di alta pressione
Arresto di emergenza
Avvisi di manutenzione preventiva
La registrazione dei dati
Per gli impianti di produzione di grandi dimensioni, potrebbe essere necessaria anche l'integrazione con sistemi di monitoraggio e gestione della produzione a livello di fabbrica.

Gli acquirenti dovrebbero definire i requisiti di comunicazione all'inizio del progetto, anziché considerare l'automazione come un elemento da aggiungere in un secondo momento.

9. Le caratteristiche di sicurezza sono essenziali
Le sostanze chimiche utilizzate nei semiconduttori possono presentare seri rischi chimici, di pressione e ambientali. Un sistema di erogazione di sostanze chimiche adeguatamente progettato dovrebbe pertanto includere più livelli di protezione.

A seconda dell'applicazione, le caratteristiche di sicurezza possono includere:

Rilevamento delle perdite
Contenimento secondario
Valvole di intercettazione automatiche
Sistemi di arresto di emergenza
Protezione da sovrapressione
Protezione di basso livello
ventilazione dell'armadio chimico
Monitoraggio dei gas di scarico
Interblocchi delle porte
Sistemi di allarme
Materiali di rivestimento resistenti agli agenti chimici
Il sistema deve essere progettato in conformità alle normative locali applicabili, ai requisiti degli impianti di produzione di semiconduttori, agli standard di sicurezza chimica e alle specifiche del cliente.

La sicurezza non dovrebbe essere valutata solo contando i singoli dispositivi di sicurezza. Gli acquirenti dovrebbero valutare l'architettura complessiva del sistema e cosa accade in caso di condizioni operative anomale.

10. Sistemi semiautomatici vs. sistemi completamente automatici
Il livello di automazione appropriato dipende dal volume di produzione, dai rischi chimici, dai requisiti di processo e dal budget.

Sistemi semiautomatici
I sistemi semiautomatici possono essere adatti a linee di produzione di piccole dimensioni, laboratori di sviluppo, produzione pilota o applicazioni in cui gli operatori necessitano di un controllo diretto.

Tra i vantaggi si annoverano costi iniziali inferiori, architettura più semplice e interventi manuali più agevoli.

Sistemi completamente automatici
I sistemi completamente automatici sono più adatti alla produzione di semiconduttori su larga scala, dove ripetibilità, tracciabilità e produzione continua sono prioritarie.

Possono controllare automaticamente il trasferimento di sostanze chimiche, la pressione, il flusso, le sequenze delle valvole, gli allarmi e le funzioni di manutenzione.

Sebbene l'investimento iniziale sia più elevato, l'automazione può ridurre l'intervento dell'operatore e migliorare la costanza della produzione.

11. Valutare progetti modulari e personalizzati
Non esiste un unico sistema di somministrazione di sostanze chimiche che si adatti a tutti i processi di produzione dei semiconduttori.

Un buon fornitore dovrebbe essere in grado di personalizzare:

Numero di canali chimici
Capacità del serbatoio
Configurazione della pompa
Disposizione delle valvole
Fasi di filtrazione
Campo di portata
Campo di pressione
Dimensioni del mobile
Architettura di controllo
Interfacce di comunicazione
Specifiche di connessione
I progetti modulari sono particolarmente preziosi perché i requisiti di produzione possono cambiare nel tempo. Un sistema modulare può semplificare l'aggiunta di canali chimici, la sostituzione di componenti o l'espansione della capacità senza dover riprogettare l'intera piattaforma.

12. Valutazione dei fornitori: cosa dovrebbero chiedere gli acquirenti?
La scelta del produttore è importante quanto la scelta dell'attrezzatura.

Prima di effettuare un ordine, gli acquirenti dovrebbero valutare le capacità ingegneristiche del fornitore, i processi produttivi, il controllo qualità e l'assistenza post-vendita.

Le domande utili includono:

Il fornitore ha esperienza nel settore dei semiconduttori?
Il fornitore è in grado di fornire soluzioni ingegneristiche personalizzate?
Quali materiali vengono utilizzati per i componenti a contatto con il fluido?
Quali standard di pulizia vengono rispettati?
Come vengono testati i sistemi prima della spedizione?
Il fornitore può fornire la documentazione FAT?
Il sistema è in grado di supportare l'automazione industriale?
Quali pezzi di ricambio sono disponibili?
Qual è l'intervallo di manutenzione previsto?
Il fornitore è in grado di fornire assistenza per l'installazione e la messa in servizio?
Qual è il tempo di consegna tipico?
Un fornitore con solide competenze ingegneristiche è spesso in grado di individuare potenziali problemi prima che il sistema entri in produzione.

13. Costo totale di proprietà
Il prezzo d'acquisto più basso non rappresenta necessariamente il costo complessivo più basso.

Gli acquirenti dovrebbero calcolare il costo totale di proprietà, che comprende:

Costo iniziale dell'attrezzatura
Installazione
Messa in funzione
Ricambi
Filtri
Pompe
valvole
Manutenzione
Consumo chimico
I tempi di inattività
Manodopera dell'operatore
Consumo di energia
Aggiornamenti del sistema
Nel settore della produzione di semiconduttori, anche un'interruzione di produzione relativamente breve può risultare costosa. Pertanto, affidabilità e manutenibilità dovrebbero essere fattori determinanti nella decisione di acquisto.

14. Lista di controllo consigliata per gli acquisti
Prima di selezionare un sistema di erogazione di sostanze chimiche per semiconduttori, gli acquirenti devono verificare quanto segue:

Requisiti chimici: tipo di sostanza chimica, concentrazione, temperatura, viscosità e compatibilità.

Requisiti di processo: portata, pressione, volume di erogazione, precisione e ripetibilità.

Requisiti di purezza: controllo delle particelle, materiali, finitura superficiale, filtrazione e procedure di pulizia.

Progettazione meccanica: tipo di pompa, tipo di valvola, tubazioni, raccordi, serbatoi e configurazione del mobile.

Automazione: PLC, HMI, sensori, allarmi, protocolli di comunicazione e registrazione dati.

Sicurezza: rilevamento perdite, contenimento secondario, arresto di emergenza, ventilazione e interblocchi.

Qualità: test di fabbrica, documentazione, tracciabilità e procedure di ispezione.

Assistenza: ricambi, supporto alla manutenzione, messa in servizio, formazione e tempi di risposta.


Conclusione
L'acquisto di un sistema di erogazione di sostanze chimiche per semiconduttori è una decisione tecnica che richiede una valutazione completa della compatibilità chimica, della purezza, del controllo del flusso, della stabilità della pressione, dell'automazione, della sicurezza, dell'affidabilità e dei costi operativi a lungo termine.

Il sistema più adatto dovrebbe essere progettato in base al processo effettivo, piuttosto che essere selezionato esclusivamente da un catalogo di apparecchiature standard. Gli acquirenti dovrebbero iniziare definendo le sostanze chimiche e i parametri di processo, per poi valutare i materiali a contatto con il fluido, le pompe, le valvole, la filtrazione, i sensori, il sistema di controllo, l'architettura di sicurezza e le capacità del fornitore.

Per la produzione di semiconduttori avanzati, la personalizzazione e l'integrazione dei sistemi assumono un'importanza sempre maggiore. Un sistema di erogazione di sostanze chimiche ben progettato può garantire un approvvigionamento stabile, ridurre i rischi di contaminazione, migliorare la ripetibilità del processo, aumentare i tempi di attività delle apparecchiature e supportare future espansioni della produzione.

In definitiva, la migliore strategia di acquisto consiste nello scegliere un fornitore in grado di combinare la gestione di fluidi ad elevata purezza, il controllo di precisione, l'automazione, l'ingegneria della sicurezza e la progettazione di sistemi personalizzati. Valutando il sistema completo e il suo costo totale di proprietà, i produttori di semiconduttori possono effettuare un investimento più affidabile e realizzare un'infrastruttura per la fornitura di prodotti chimici in grado di supportare i processi produttivi di nuova generazione più esigenti.
