I sistemi di gestione dei gas da laboratorio richiedono un livello di precisione e sicurezza molto più elevato rispetto ai tradizionali impianti industriali. Quando si utilizzano gas corrosivi o tossici nei laboratori di ricerca sui semiconduttori, analisi chimiche, scienza dei materiali, sviluppo farmaceutico e produzione avanzata, la valvola del gas diventa un componente fondamentale per il controllo del flusso, della pressione, dell'isolamento e dell'integrità del sistema. Una valvola per gas da laboratorio opportunamente selezionata può contribuire a prevenire perdite, contaminazioni, corrosione e rilasci incontrollati di gas, mantenendo al contempo condizioni di processo stabili.

Gas corrosivi come cloro, acido cloridrico, acido fluoridrico e anidride solforosa possono attaccare materiali metallici e polimerici non idonei. Gas tossici come ammoniaca, arsina, fosfina, acido solfidrico e altri gas di processo pericolosi possono creare seri rischi per la sicurezza anche se manipolati in quantità relativamente piccole. Per queste applicazioni, le valvole per gas da laboratorio devono combinare compatibilità chimica, elevata tenuta stagna, controllo preciso, funzionamento affidabile e finitura superficiale adeguata.

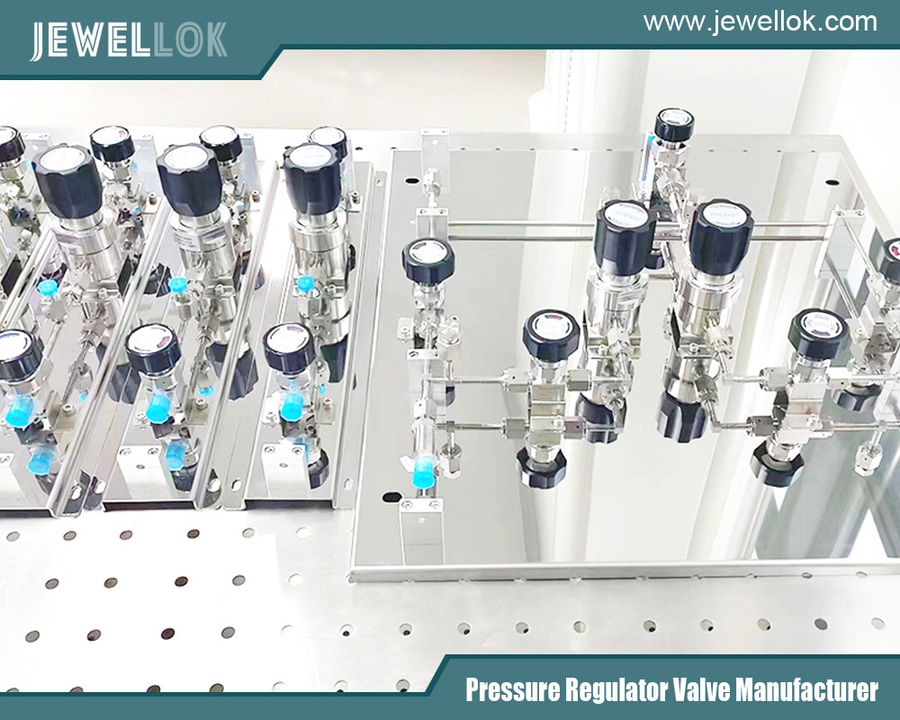

Produttore e fornitore di sistemi di distribuzione di gas e sostanze chimiche ad altissima purezza (UHP)
Produttore e fornitore di sistemi di distribuzione di gas e sostanze chimiche ad altissima purezza (UHP)
1. Perché la scelta della valvola del gas è importante nelle applicazioni di laboratorio
I sistemi di distribuzione del gas da laboratorio sono spesso compatti, ma i loro requisiti tecnici possono essere estremamente stringenti. Un sistema tipico può includere bombole di gas, regolatori di pressione, armadi per il gas, collettori di valvole, tubazioni, regolatori di flusso di massa, strumenti analitici e apparecchiature di aspirazione o abbattimento. La valvola del gas collega questi componenti e controlla il flusso dei gas pericolosi attraverso il sistema.

Una valvola convenzionale progettata per aria compressa o gas inerti di uso generale potrebbe non essere adatta a gas corrosivi o tossici. Il degrado dei materiali, l'incompatibilità degli elastomeri, la contaminazione interna o una tenuta inadeguata possono ridurre gradualmente le prestazioni del sistema.

Nel caso di gas pericolosi, anche una perdita minima può essere inaccettabile. Pertanto, le valvole per gas da laboratorio devono essere selezionate in base alla composizione chimica del gas, alla pressione, alla temperatura, ai requisiti di portata, alla configurazione di connessione e al livello di pulizia richiesto.

Gli obiettivi principali sono:

Prevenire perdite esterne di gas pericolosi
Ridurre al minimo la contaminazione interna e la generazione di particelle.
Mantenere un flusso e una pressione del gas stabili
Resistere alla corrosione chimica
Garantire prestazioni di spegnimento affidabili
Supporto per operazioni e manutenzione ripetute
Proteggere il personale e le attrezzature di laboratorio.
Mantenere la purezza del gas quando necessario
2. Tipi comuni di valvole per gas da laboratorio
I diversi processi di laboratorio richiedono diverse configurazioni di valvole. La scelta del tipo di valvola corretto è essenziale per ottenere un controllo affidabile del gas.

Valvole a membrana
Le valvole a membrana sono ampiamente utilizzate nei sistemi per gas ad alta purezza e pericolosi, poiché consentono di isolare il gas di processo dal meccanismo di azionamento della valvola. La membrana funge da barriera metallica tra il fluido di processo e gli altri componenti interni.

Le valvole a membrana metallica sono particolarmente preziose nelle applicazioni di semiconduttori e di ricerca, dove la tenuta stagna e il controllo della contaminazione sono fondamentali. Vengono comunemente installate in pannelli di distribuzione del gas, collettori di gas da laboratorio, armadi per gas e apparecchiature di processo speciali.

Valvole a Spillo
Le valvole a spillo sono progettate per una regolazione precisa del flusso. Le loro caratteristiche di dosaggio fine le rendono utili quando i processi di laboratorio richiedono un flusso di gas controllato piuttosto che una semplice intercettazione on/off.

Nelle applicazioni con gas corrosivi, i materiali a contatto con il fluido e i componenti di tenuta devono essere accuratamente selezionati in base alla composizione chimica del gas. Una valvola a spillo realizzata con materiali chimicamente resistenti può garantire una regolazione stabile in un'ampia gamma di condizioni operative di laboratorio.

Valvole a sfera
Le valvole a sfera sono utilizzate principalmente per l'isolamento rapido. Il loro meccanismo di funzionamento relativamente semplice consente agli operatori di interrompere rapidamente l'erogazione del gas durante la manutenzione o in situazioni di emergenza.

Nei sistemi di laboratorio per gas pericolosi, per i punti di isolamento, le linee di distribuzione del gas e i collegamenti delle apparecchiature si possono utilizzare valvole a sfera in acciaio inossidabile di alta qualità con guarnizioni adeguate. Tuttavia, quando sono richiesti livelli di purezza estremamente elevati o perdite minime, è necessario valutare attentamente la progettazione interna e la tecnologia di tenuta della valvola.

Valvole di Ritegno
Le valvole di ritegno impediscono il riflusso del gas. Possono essere utili negli impianti di laboratorio dove un eventuale riflusso potrebbe contaminare un'altra linea del gas o danneggiare apparecchiature sensibili.

La scelta di una valvola di ritegno deve essere effettuata in base alla pressione di apertura, alla direzione del flusso, alla pressione nominale, alla compatibilità dei materiali e alle prestazioni di tenuta richieste.

3. Selezione dei materiali per applicazioni con gas corrosivi
La compatibilità dei materiali è uno dei fattori più importanti nella scelta delle valvole per gas da laboratorio. Il corpo valvola, il diaframma, lo stelo, la sede, le guarnizioni, le molle e gli altri componenti a contatto con il fluido possono entrare in contatto con il gas di processo.

L'acciaio inossidabile 316L è comunemente utilizzato nei sistemi a gas ad alta purezza perché offre una combinazione di resistenza alla corrosione, resistenza meccanica, facilità di pulizia e disponibilità. Per applicazioni più esigenti, è possibile scegliere acciai inossidabili trattati in modo speciale per ottenere caratteristiche superficiali migliori e un minor rischio di contaminazione.

Tuttavia, l'acciaio inossidabile 316L non è universalmente resistente a tutti i gas in ogni condizione. La concentrazione del gas, il contenuto di umidità, la temperatura, la pressione e il tempo di esposizione possono influenzare significativamente il comportamento alla corrosione.

Per i gas particolarmente aggressivi, i produttori possono offrire leghe alternative o rivestimenti speciali. Pertanto, è opportuno valutare l'intera gamma di materiali a contatto con il fluido, anziché scegliere una valvola basandosi esclusivamente sul materiale del corpo.

4. Materiali di tenuta e compatibilità chimica
Anche le guarnizioni rappresentano un aspetto cruciale. I materiali di tenuta più comuni includono PTFE, PCTFE, EPDM, FKM e altri polimeri specializzati. La loro resistenza chimica varia notevolmente.

Una guarnizione che funziona bene con un gas inerte può degradarsi rapidamente se esposta a un forte ossidante, a un gas contenente alogeni o ad altre sostanze chimiche aggressive.

Nella valutazione di una valvola per gas da laboratorio, gli ingegneri dovrebbero considerare:

Composizione del gas
Concentrazione di gas
Funzionamento
Pressione di esercizio
Durata dell'esposizione
Livello di umidità
Durata di vita richiesta
Compatibilità con le procedure di pulizia
Per i gas tossici e corrosivi, l'approccio più sicuro è quello di ottenere informazioni sulla compatibilità dei materiali direttamente dal produttore della valvola e confrontarle con le specifiche condizioni di processo.

5. Tenuta e contenimento delle perdite
La prevenzione delle perdite è fondamentale nella gestione dei gas pericolosi. Le valvole per gas da laboratorio devono garantire una tenuta affidabile sia in posizione aperta che chiusa.

Le perdite esterne possono esporre il personale di laboratorio a gas pericolosi, mentre le perdite interne possono causare contaminazione incrociata o migrazione indesiderata di gas tra le diverse sezioni del processo.

Le valvole ad alte prestazioni possono utilizzare diaframmi metallici, superfici di tenuta lavorate con precisione e processi di produzione controllati per ottenere tassi di perdita molto bassi. Nelle applicazioni ad alta purezza, il test di tenuta con elio è comunemente utilizzato per verificare l'integrità della valvola.

Le prestazioni delle valvole devono essere valutate in base ai requisiti effettivi del sistema, anziché basarsi esclusivamente su termini generici come "alta qualità" o "a tenuta stagna". Una specifica qualificata deve indicare la velocità di perdita applicabile, il metodo di prova, la pressione e i criteri di accettazione.

6. Finitura superficiale e pulizia
Nei sistemi di gas da laboratorio che utilizzano gas ad alta purezza o reattivi, la qualità della superficie interna può influire direttamente sulle prestazioni del processo.

Le superfici interne ruvide possono intrappolare umidità, particelle, idrocarburi e altri contaminanti. Questi contaminanti possono poi essere rilasciati nel flusso gassoso e compromettere esperimenti o processi produttivi delicati.

Le valvole per gas ad elevata purezza possono quindi essere sottoposte a procedure specializzate di pulizia, lucidatura, passivazione e confezionamento. Le superfici in acciaio inossidabile 316L, lucidate elettroliticamente o meccanicamente, sono comunemente utilizzate laddove sono richiesti un basso livello di contaminazione superficiale e una migliore pulibilità.

La valvola deve essere protetta dalla contaminazione anche durante il trasporto, l'installazione e la manutenzione. L'imballaggio compatibile con le camere bianche può essere particolarmente importante per le applicazioni nel settore dei semiconduttori e dell'analisi.

7. Requisiti di pressione e temperatura
Le valvole per gas da laboratorio devono essere dimensionate per le effettive condizioni operative del sistema. Ciò include sia la normale pressione di esercizio sia le potenziali variazioni di pressione.

Nei sistemi basati su bombole, la pressione a monte può essere considerevolmente superiore alla pressione richiesta dalle apparecchiature di laboratorio. In tali sistemi, regolatori e valvole devono lavorare in sinergia per garantire una riduzione controllata della pressione e un isolamento affidabile.

Anche la temperatura è importante perché le proprietà dei gas e le prestazioni dei materiali di tenuta possono variare con essa. Alcuni gas corrosivi possono inoltre presentare un comportamento significativamente diverso a seconda della temperatura e del contenuto di umidità.

Gli ingegneri dovrebbero verificare:

Massima pressione di lavoro
Temperatura minima e massima di esercizio
Differenziale di pressione
Capacità di flusso
Dimensioni della connessione
Requisiti di azionamento della valvola
Fattori di sicurezza applicabili
8. Opzioni di collegamento per sistemi di gas da laboratorio
La progettazione delle connessioni influisce sia sull'affidabilità dell'installazione che sulle prestazioni in termini di tenuta. Le configurazioni più comuni includono estremità dei tubi, raccordi a compressione, connessioni filettate e connessioni a tenuta superficiale ad alta purezza.

Per applicazioni con gas ad elevata purezza e pericolosi, si preferiscono spesso raccordi a tenuta frontale come i raccordi di tipo VCR, in quanto, se installati correttamente, garantiscono una tenuta metallo-metallo estremamente affidabile.

Il raccordo deve essere compatibile con il materiale del tubo, il diametro del tubo, il metodo di installazione e i requisiti di pulizia del sistema. L'utilizzo di standard di raccordo incompatibili può creare inutili rischi di perdite e difficoltà di manutenzione.

9. Valvole manuali, pneumatiche e automatizzate
Per le applicazioni semplici, i sistemi di laboratorio possono utilizzare valvole a comando manuale, mentre gli impianti automatizzati possono richiedere valvole pneumatiche o a controllo elettronico.

Le valvole manuali sono semplici ed economiche per operazioni a bassa frequenza. Tuttavia, le valvole automatiche possono offrire vantaggi laddove il processo richieda il controllo remoto, la programmazione sequenziale, l'arresto di emergenza o l'interblocco con sistemi di rilevamento gas.

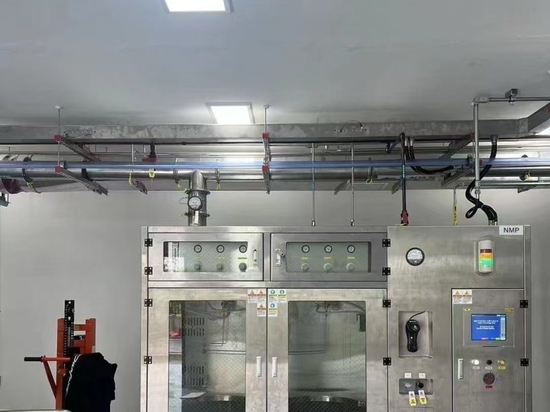

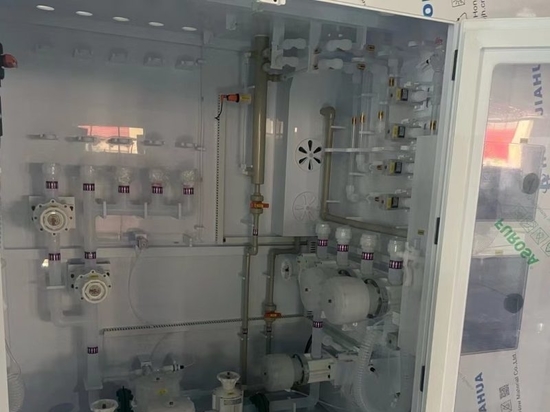

In un armadio per gas pericolosi, ad esempio, le valvole automatiche possono essere integrate con sensori di pressione, rilevatori di gas, sistemi di aspirazione e controlli di processo. Se viene rilevata una condizione anomala, il sistema di controllo può interrompere l'erogazione del gas in base al progetto di sicurezza dell'impianto.

10. Applicazioni nella ricerca e nella produzione avanzata
Le valvole per gas da laboratorio sono utilizzate in molti settori industriali.

Nella ricerca e nella produzione di semiconduttori, le valvole ad alta purezza controllano i gas di processo utilizzati per la deposizione, l'incisione, la pulizia e altri processi specializzati.

Nei laboratori chimici, le valvole possono essere utilizzate per gas corrosivi in ​​sintesi, studi di reazione ed esperimenti analitici.

Nella ricerca sui materiali, le atmosfere gassose controllate sono spesso necessarie per i processi termici, i trattamenti superficiali e gli ambienti sperimentali.

Anche i laboratori farmaceutici e biotecnologici possono utilizzare gas speciali per strumenti analitici e processi controllati.

Nei laboratori ambientali, le valvole del gas possono essere integrate nei sistemi di campionamento e nelle apparecchiature analitiche per la misurazione di componenti in tracce.

Ogni applicazione ha requisiti diversi, quindi la valvola deve essere selezionata come parte integrante del sistema completo di distribuzione del gas, piuttosto che come componente isolato.

11. Considerazioni sull'installazione e sulla manutenzione
Anche una valvola ad alte prestazioni può non garantire un funzionamento affidabile se installata in modo errato. I tecnici devono attenersi alle procedure di installazione del produttore, utilizzare strumenti appropriati e adottare pratiche di manipolazione igieniche.

Prima dell'installazione, le porte delle valvole e le tubazioni devono essere ispezionate per verificare l'eventuale presenza di contaminazioni o danni. Le tubazioni devono essere preparate e allineate correttamente, evitando sollecitazioni meccaniche eccessive.

Dopo l'installazione, il sistema deve essere sottoposto a prova di pressione e a verifica di tenuta secondo le procedure di sicurezza dell'impianto. Nel caso di gas pericolosi, la messa in servizio deve essere eseguita da personale qualificato utilizzando sistemi di rilevamento e ventilazione appropriati.

Gli intervalli di manutenzione devono dipendere dalla progettazione della valvola, dalla frequenza di funzionamento, dalla composizione chimica del gas, dalla pressione e dalle condizioni di esercizio. Qualsiasi valvola che mostri segni di corrosione, funzionamento anomalo, perdite o deterioramento delle guarnizioni deve essere valutata prima di essere riutilizzata.

12. Scegliere un produttore affidabile di valvole per gas da laboratorio
Quando si acquistano valvole per applicazioni con gas corrosivi e tossici, il prezzo non dovrebbe essere l'unico criterio di selezione. Un fornitore affidabile dovrebbe essere in grado di fornire una documentazione tecnica dettagliata che includa materiali, valori di pressione nominali, opzioni di connessione, test di tenuta, procedure di pulizia e informazioni sulla compatibilità.

Per le applicazioni più esigenti, gli ingegneri dovrebbero valutare anche la qualità della produzione, la tracciabilità, le procedure di ispezione e l'assistenza tecnica.

Un produttore competente può aiutare gli utenti a selezionare l'architettura della valvola e i materiali a contatto con il fluido più adatti, in base ai requisiti effettivi di gas, pressione, temperatura, portata e purezza.

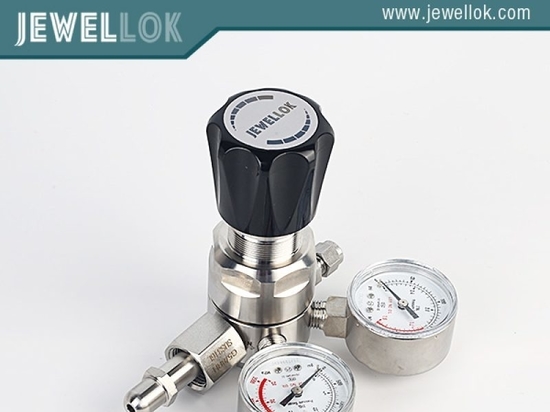

i migliori 10 regolatori di pressione del gas ad altissima purezza in India
i migliori 10 regolatori di pressione del gas ad altissima purezza in India
Conclusione
Le valvole per gas da laboratorio, destinate alla gestione di gas corrosivi e tossici, sono componenti essenziali per un'erogazione di gas sicura, stabile e a contaminazione controllata. A differenza delle normali valvole di servizio, devono resistere ad ambienti chimici difficili, garantendo al contempo una tenuta affidabile, un controllo preciso e prestazioni meccaniche a lungo termine.

Le valvole a membrana, le valvole a spillo, le valvole a sfera e le valvole di ritegno svolgono funzioni diverse all'interno dei sistemi di gas di laboratorio. La scelta del materiale, la tecnologia di tenuta, la finitura superficiale, la tenuta stagna, la pressione nominale, il design del collegamento e le capacità di automazione devono essere valutati in base all'applicazione specifica.

Poiché la ricerca di laboratorio e la produzione avanzata richiedono un controllo dei gas sempre più preciso, le valvole per gas ad alte prestazioni rimarranno una componente fondamentale delle moderne infrastrutture di distribuzione del gas. Selezionando materiali chimicamente compatibili, applicando standard di pulizia e collaudo di tenuta adeguati e collaborando con produttori di valvole esperti, i laboratori possono realizzare sistemi di gestione del gas che offrono prestazioni affidabili riducendo al contempo i rischi associati a gas corrosivi e tossici.
