Quali sono le differenze nei parametri prestazionali tra i regolatori di gas da 1/2 pollice utilizzati in ambito residenziale e commerciale?

Quali sono le differenze nei parametri prestazionali tra i regolatori di gas da 1/2 pollice utilizzati in ambito residenziale e commerciale?

I regolatori di pressione del gas sono componenti indispensabili negli impianti a gas naturale e GPL, in quanto garantiscono che il gas ad alta pressione proveniente dalle fonti di approvvigionamento venga ridotto a livelli sicuri e utilizzabili per gli apparecchi. In particolare, i regolatori di pressione da 1/2 pollice (che si riferisce alla dimensione del raccordo del tubo) sono comunemente utilizzati sia in ambito residenziale che commerciale grazie alla loro versatilità nella gestione di portate moderate. Questi dispositivi mantengono una pressione costante a valle, prevenendo fluttuazioni che potrebbero danneggiare le apparecchiature o comportare rischi per la sicurezza. Nelle applicazioni residenziali, come ad esempio nelle case con fornelli e scaldabagni, i regolatori privilegiano la sicurezza e la semplicità, mentre gli impianti commerciali, come ristoranti o piccole attività industriali, richiedono maggiore capacità e precisione per supportare più apparecchi ad alto consumo.

Questo articolo esplora le differenze tipiche nei parametri prestazionali chiave tra i regolatori di gas da 1/2 pollice utilizzati in contesti residenziali e commerciali. Ci concentreremo sulla precisione della regolazione della pressione, ovvero sulla capacità del regolatore di mantenere la pressione di setpoint al variare del carico, e sulla pressione di intercettazione, spesso definita pressione di blocco, che è il punto in cui il regolatore sigilla il flusso quando cessa la richiesta. Verranno inoltre trattati parametri aggiuntivi come la portata, il droop (caduta di pressione sotto carico) e la protezione da sovrapressione per fornire una panoramica completa. Inoltre, descriveremo una guida passo passo per la selezione di un modello adatto in base alle esigenze delle apparecchiature a valle, come cucine a gas e scaldabagni, sottolineando fattori come i requisiti in BTU, le variazioni della pressione di ingresso e la conformità agli standard. Comprendere questi aspetti è fondamentale, poiché una selezione impropria può portare a inefficienze, perdite o persino esplosioni, con incidenti legati al gas che costano miliardi di dollari all'anno in danni.

Basandosi su standard di settore e spunti pratici, questo articolo mira a fornire a proprietari di case, tecnici e facility manager le conoscenze necessarie per prendere decisioni consapevoli. Che si tratti di gas naturale o propano, il regolatore giusto garantisce prestazioni e sicurezza ottimali.

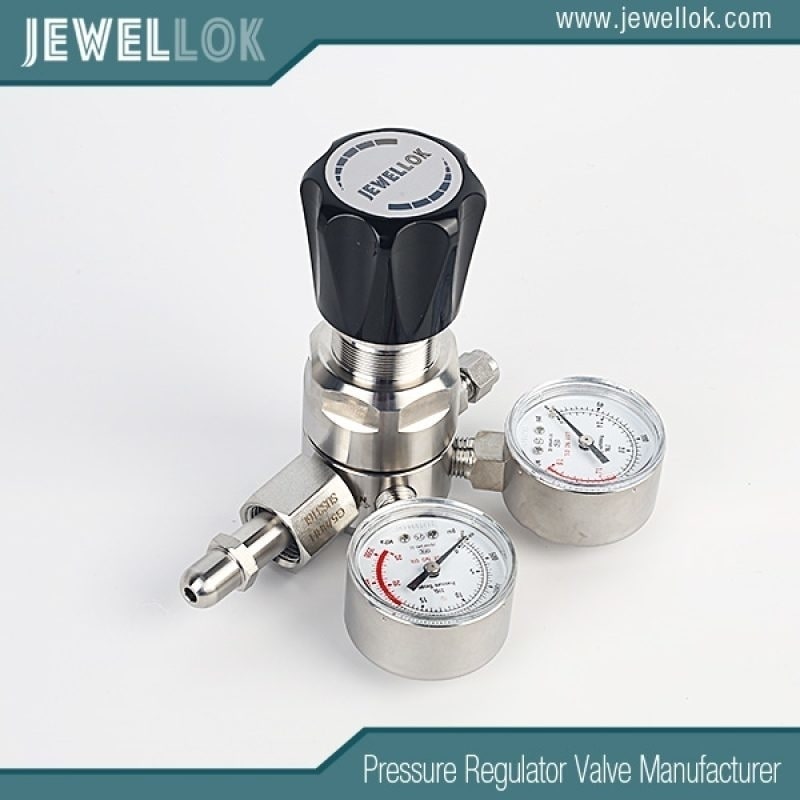

Produttore e fornitore di sistemi di distribuzione di gas e sostanze chimiche ad altissima purezza (UHP)
Produttore e fornitore di sistemi di distribuzione di gas e sostanze chimiche ad altissima purezza (UHP)


Comprensione dei regolatori di gas da 1/2 pollice : nozioni di base e tipologie

Un regolatore di gas da 1/2 pollice presenta in genere un ingresso e un'uscita da 1/2 pollice NPT (filettatura nazionale per tubi), rendendolo adatto a linee che trasportano fino a circa 250,000 BTU/ora, a seconda del tipo di gas e della pressione. Questi regolatori funzionano secondo un principio di azionamento diretto, in cui una membrana rileva la pressione a valle, una molla fornisce la forza di regolazione e una valvola (spesso conica) modula il flusso. La funzione principale è quella di ridurre le pressioni di ingresso, che vanno da 2 psi nei sistemi a bassa pressione a oltre 100 psi negli impianti a propano ad alta pressione, a una pressione di uscita stabile, solitamente compresa tra 7 e 11 pollici di colonna d'acqua (WC) per il gas naturale o 11 pollici di WC per il propano.

Esistono due categorie principali: regolatori di pressione di linea e regolatori per elettrodomestici. I regolatori di linea gestiscono pressioni di sistema più ampie, spesso a monte dei contatori, mentre i regolatori per elettrodomestici regolano la pressione al punto di utilizzo. Gli standard differiscono: i regolatori per elettrodomestici sono conformi alla norma ANSI Z21.18/CSA 6.3, concentrandosi sulla precisione a bassa pressione, mentre i regolatori di linea seguono la norma ANSI Z21.80/CSA 6.22 per portate più elevate. In ambito residenziale, i regolatori monostadio sono sufficienti per installazioni semplici, ma le applicazioni commerciali possono utilizzare sistemi a due stadi per una maggiore stabilità.

Anche i materiali variano: i modelli residenziali utilizzano spesso alluminio pressofuso per un miglior rapporto qualità-prezzo, mentre quelli commerciali incorporano ottone o acciaio inossidabile per una maggiore resistenza in ambienti più difficili. I meccanismi di sfiato, integrati per lo scarico della pressione in eccesso, sono standard, ma i regolatori commerciali possono includere dispositivi di intercettazione della sovrapressione (OPSO) per una maggiore sicurezza.





Parametri chiave delle prestazioni nei regolatori del gas

I parametri di prestazione definiscono l'affidabilità di un regolatore. L'accuratezza della regolazione della pressione si riferisce al grado di aderenza della pressione di uscita al setpoint al variare della portata, spesso misurata in percentuale (ad esempio, ±5%). Il droop, ovvero la diminuzione della pressione all'aumentare della portata, è un parametro chiave; un droop inferiore indica una maggiore accuratezza.

La pressione di intercettazione, comunemente nota come pressione di blocco, è il leggero aumento di pressione al di sopra del valore di riferimento quando il flusso si interrompe, garantendo una tenuta stagna senza perdite. Il valore di blocco ideale è pari al 100-125% del valore di riferimento; superarlo può indicare usura o dimensionamento non corretto.

Altri parametri includono la capacità (portata massima), l'intervallo di pressione in ingresso e il tempo di risposta alle variazioni di carico. Per i modelli da 1/2 pollice, la capacità può variare da 100,000 a 400,000 BTU/ora, a seconda delle dimensioni dell'orifizio. La protezione da sovrapressione, come lo spegnimento automatico a 2-3 volte il valore di riferimento, è più comune nelle unità commerciali.





Differenze nei parametri di prestazione: residenziale vs. commerciale

I regolatori di gas da 1/2 pollice per uso residenziale e commerciale differiscono significativamente a causa delle diverse esigenze. I sistemi residenziali, che servono abitazioni con uso intermittente (ad esempio, una singola stufa o un riscaldatore), funzionano a basse pressioni, in genere tra 0.25 e 0.5 psi, e privilegiano semplicità e sicurezza. Le installazioni commerciali, come bar o uffici, gestiscono carichi continui più elevati, richiedendo regolatori per pressioni medie (fino a 5 psi) e una maggiore resilienza.



Precisione della regolazione della pressione
Nei regolatori residenziali, la precisione è in genere di ±10-20% del setpoint, sufficiente per apparecchi a bassa portata in cui il calo di pressione potrebbe essere di 1-2 pollici di WC sull'intero intervallo. Questo è accettabile poiché i carichi residenziali sono prevedibili e bassi (ad esempio, 50,000-150,000 BTU/ora per un'abitazione). Le variazioni della pressione di ingresso (spesso stabili rispetto alla rete elettrica) influiscono minimamente sulle prestazioni, ma i progetti a comando diretto possono presentare un calo di pressione maggiore in caso di richieste improvvise.

I regolatori commerciali offrono una precisione più elevata, spesso pari a ±5-10%, con un droop minimo (0.5-1 pollice WC) grazie a diaframmi più grandi e a valvole bilanciate. Gestiscono meglio le fluttuazioni di pressione in ingresso, poiché i sistemi commerciali possono raggiungere pressioni comprese tra 10 e 60 psi, richiedendo una compensazione robusta. Ad esempio, in un ristorante con più friggitrici, la precisione previene l'instabilità della fiamma, che potrebbe influire sulla qualità della cottura. I modelli commerciali a due stadi migliorano ulteriormente la precisione grazie alla riduzione graduale, riducendo lo droop complessivo del 50% rispetto a quelli residenziali a uno stadio.



Pressione di arresto (blocco)
I regolatori residenziali hanno tolleranze di blocco più elevate, spesso 1-2 cm di WC sopra il punto di regolazione (ad esempio, 8-10 cm di WC per un punto di regolazione di 7 cm), poiché le perdite sono meno critiche negli impianti a basso volume. Non dispongono di funzioni di intercettazione avanzate, ma si affidano a valvole manuali a monte. Questa caratteristica è adatta alle abitazioni in cui il flusso si interrompe naturalmente quando gli elettrodomestici sono spenti.

Le versioni commerciali presentano un sistema di bloccaggio più rigido, in genere con un aumento di pressione di 0.5-1 pollice (circa 1,3-2,5 cm), per ridurre al minimo gli sprechi di gas in ambienti ad alto utilizzo. Molte includono la funzione OPSO, che si spegne al 150% del setpoint, fondamentale per prevenire la sovrapressurizzazione in installazioni con più elettrodomestici. Per gli impianti a propano, il sistema di bloccaggio commerciale è calibrato per pressioni di ingresso più elevate (fino a 250 psi), a differenza dei 10-20 psi degli impianti residenziali.



Altre differenze
La portata nei modelli residenziali è limitata a 200,000-300,000 BTU/ora, mentre nei modelli commerciali può raggiungere oltre 500,000 BTU/ora con orifizi più grandi. Il tempo di risposta è più lento nei modelli residenziali (secondi), rispetto ai millisecondi dei modelli commerciali, in caso di rapidi cambiamenti di carico. Durata: i modelli residenziali durano 10-15 anni; quelli commerciali, con materiali resistenti alla corrosione, oltre 20 anni. Il costo riflette questo aspetto: residenziale 20-50 $, commerciale 100-300 $.

Queste differenze derivano dall'utilizzo: il settore residenziale privilegia convenienza e semplicità, mentre quello commerciale si concentra su affidabilità ed efficienza.





Scelta di un regolatore di gas da 1/2 pollice adatto : una guida basata sulle apparecchiature a valle

Per scegliere il regolatore giusto è necessario adattarne i parametri ai requisiti dell'apparecchiatura a valle, garantendo la compatibilità con stufe (tipicamente da 30,000-60,000 BTU) e scaldabagni (da 40,000 a 200,000 BTU). Seguire questi passaggi:



Fase 1: determinare il tipo di gas e la pressione del sistema

Identificare se si tratta di gas naturale (densità inferiore, uscita WC da 7 pollici) o propano (WC da 11 pollici). Controllare la pressione di ingresso: residenziale spesso 0.5-2 psi, commerciale fino a 5-10 psi. Per le stufe, assicurarsi che il regolatore gestisca le richieste variabili senza che l'abbassamento influisca sulla stabilità della fiamma; gli scaldabagni necessitano di una pressione costante per un riscaldamento costante.



Fase 2: calcolare il carico totale e la capacità

Sommare i valori BTU di tutti gli elettrodomestici. Per una casa con una stufa da 50,000 BTU e uno scaldabagno da 100,000 BTU, per un totale di 150,000 BTU, selezionare un regolatore con almeno il 20% di capacità in più (180,000 BTU). Le cucine commerciali potrebbero raddoppiare questa potenza, richiedendo modelli con valori più elevati. Utilizzare le tabelle delle dimensioni di produttori come Maxitrol.



Fase 3: Valutare i requisiti di accuratezza e droop

Per i fornelli, una precisione del ±10% impedisce una cottura non uniforme; scegliete modelli con un droop basso. Gli scaldabagni tollerano un ±15%, ma beneficiano di un controllo più rigoroso per l'efficienza. In ambito commerciale, optate per regolatori a pilotaggio per un droop <5%.



Fase 4: Considerare le funzioni di spegnimento e sicurezza

Assicurarsi che il bloccaggio sia entro il 125% del setpoint per evitare perdite quando gli apparecchi sono spenti. Per gli scaldabagni con fiamma pilota, un bloccaggio ermetico impedisce l'interruzione della fiamma pilota. Commerciale: includere l'OPSO per scenari ad alta richiesta. Verificare la conformità alle normative locali (ad esempio, NFPA 54).



Fase 5: Considerare l'installazione e la manutenzione

Scegliere modelli ventilati per uso esterno; modelli con sfiati integrati per uso interno. Materiali: ottone per ambienti corrosivi. Per i fornelli vicino alle cucine, selezionare regolatori silenziosi. Eseguire il test con manometri dopo l'installazione.



Fase 6: rivedere le specifiche del produttore e consultare gli esperti

Confronta modelli come RegO o Fisher; utilizza strumenti online per le simulazioni. Per il propano off-grid, scegli un sistema a due stadi per una maggiore precisione. Consulta sempre un professionista per configurazioni complesse.





Casi di studio: esempi di applicazione

In un'abitazione residenziale, un regolatore monostadio da 1/2 pollice con una precisione del ±15% è sufficiente per una stufa da 40,000 BTU e uno scaldabagno da 80,000 BTU, con blocco a 9 pollici di WC. Commerciale: un bar potrebbe aver bisogno di un modello a due stadi con una precisione del ±5% e OPSO per più stufe.





Sfide e buone pratiche

Tra le insidie ​​più comuni rientrano il sottodimensionamento, che porta a cadute di pressione, o l'ignorare le variazioni di ingresso. Buone pratiche: ispezioni annuali, prove di pressione e aggiornamenti per migliorare l'efficienza.

regolatore di propano ad alta pressione regolabile
regolatore di propano ad alta pressione regolabile


Conclusione

Le differenze nei regolatori di gas da 1/2 pollice tra uso residenziale e commerciale evidenziano la necessità di una selezione personalizzata. I modelli residenziali offrono un'adeguata precisione (±10-20%) e un sistema di blocco per esigenze semplici, mentre quelli commerciali richiedono precisione (±5-10%) e sicurezza avanzata. Valutando i requisiti a valle, come BTU per le stufe e stabilità per gli scaldabagni, gli utenti possono scegliere in modo efficace, migliorando sicurezza e prestazioni. Date sempre priorità a prodotti certificati e all'installazione professionale per ridurre i rischi.
