Quali sono le gravi conseguenze di un diaframma danneggiato in una valvola regolatrice di pressione del propano?

Quali sono le gravi conseguenze di un diaframma danneggiato in una valvola regolatrice di pressione del propano?

Le valvole regolatrici di pressione del propano sono componenti essenziali negli impianti a gas propano, comunemente utilizzati in ambito residenziale, commerciale e ricreativo per applicazioni come riscaldamento, cottura e alimentazione di camper. Questi dispositivi riducono l'alta pressione proveniente dai serbatoi di stoccaggio del propano, in genere intorno ai 100-200 psi, a un livello più sicuro e utilizzabile per gli apparecchi, solitamente compreso tra 10 e 14 pollici di colonna d'acqua (WC). Il cuore di questo processo di regolazione è il diaframma, una membrana flessibile che rileva e reagisce alle variazioni di pressione per mantenere una pressione costante.

Tuttavia, come qualsiasi componente meccanico, il diaframma può degradarsi nel tempo a causa di usura, fattori ambientali o manipolazione impropria. Se danneggiato, può causare diverse anomalie di pressione che compromettono l'efficienza, la sicurezza e le prestazioni del sistema. Queste anomalie si manifestano con un flusso di gas irregolare, che può causare malfunzionamenti degli elettrodomestici, sprechi energetici o persino situazioni pericolose come perdite di gas. Comprendere questi problemi è fondamentale per proprietari di case, tecnici e utilizzatori di propano per prevenire incidenti e garantire un funzionamento affidabile.

Questo articolo approfondisce le specifiche anomalie di pressione causate da un diaframma danneggiato in una valvola regolatrice di pressione del propano. Esploreremo la funzione del diaframma, le cause più comuni di danno e le conseguenti irregolarità di pressione. Inoltre, forniremo una guida dettagliata all'utilizzo di un manometro, uno strumento di misurazione della pressione preciso, per verificare se la pressione di uscita è conforme alle specifiche del produttore. Al termine, i lettori avranno una comprensione completa di come identificare e affrontare questi problemi, con particolare attenzione alla sicurezza e alla manutenzione preventiva. Questa conoscenza è fondamentale, poiché, secondo i rapporti di settore, i regolatori difettosi contribuiscono a migliaia di incidenti legati al propano ogni anno.

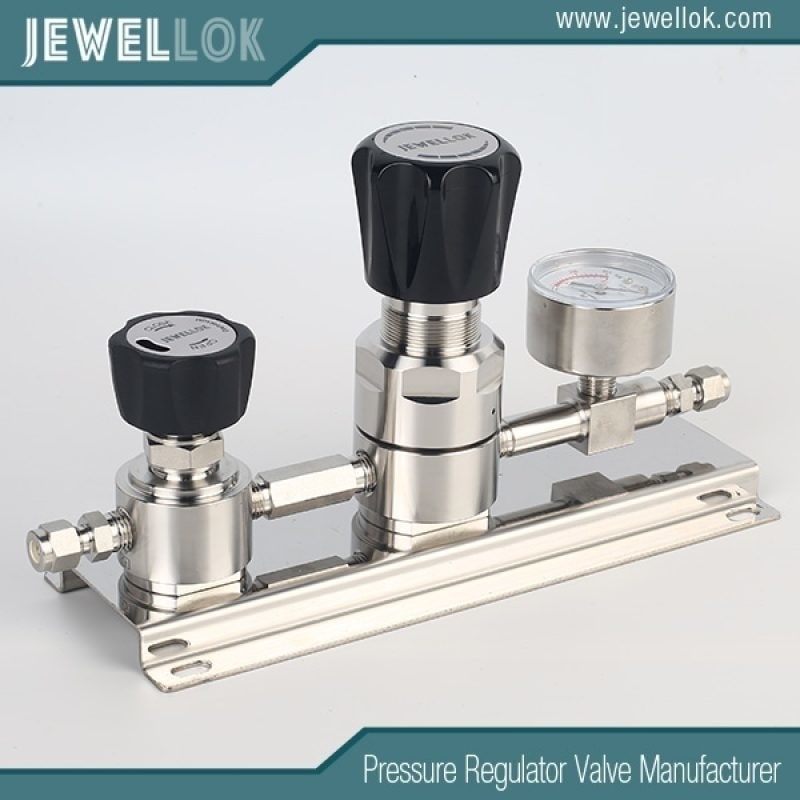

Produttore e fornitore di sistemi di distribuzione di gas e sostanze chimiche ad altissima purezza (UHP)
Produttore e fornitore di sistemi di distribuzione di gas e sostanze chimiche ad altissima purezza (UHP)


Il ruolo del diaframma in un regolatore di pressione del propano

Per comprendere l'impatto di un danno al diaframma, è fondamentale capirne la funzione all'interno del regolatore. Una valvola regolatrice di pressione del propano è tipicamente composta da un ingresso collegato al serbatoio ad alta pressione, un meccanismo di valvola, una molla e il diaframma. Il diaframma funge da elemento sensibile, separando il lato ad alta pressione dall'uscita a bassa pressione. È solitamente realizzato in elastomeri resistenti come la gomma o materiali sintetici progettati per flettersi sotto le variazioni di pressione.

Quando il propano fuoriesce dalla bombola, entra nel regolatore ad alta pressione. Il diaframma, sostenuto da una molla, spinge contro la valvola per controllare il flusso. Se la pressione in uscita diminuisce (ad esempio, quando un elettrodomestico è in funzione), il diaframma si rilassa, consentendo l'ingresso di più gas e ripristinando l'equilibrio. Viceversa, se la pressione aumenta, il diaframma comprime la molla, limitando il flusso. Questa regolazione dinamica garantisce una pressione di uscita costante, fondamentale per il funzionamento sicuro dell'elettrodomestico.

L'integrità del diaframma è fondamentale per questo equilibrio. Deve rimanere flessibile ma ermetico per prevenire perdite e rispondere con precisione alle variazioni di pressione. Nei regolatori di bassa pressione standard per propano, la pressione di uscita target è spesso impostata a 11 pollici di WC, equivalenti a circa 0.4 psi, ideale per la maggior parte degli elettrodomestici. Qualsiasi compromesso nella struttura del diaframma può compromettere questo delicato meccanismo, causando anomalie che interessano l'intero sistema.





Cause comuni di danni al diaframma

Il danneggiamento del diaframma non si verifica isolatamente; è spesso il risultato di fattori cumulativi. L'esposizione a temperature estreme può causare la rottura o l'indurimento del materiale, riducendone la flessibilità. Ad esempio, nei climi freddi, i regolatori di propano possono congelarsi, con conseguente condensazione ed espansione dell'umidità, sottoponendo il diaframma a sollecitazioni. Il calore elevato proveniente da motori vicini o la luce solare diretta possono degradare l'elastomero nel tempo.

Contaminanti come sporco, detriti o residui chimici derivanti da propano impuro possono ostruire o abradere il diaframma, causando lacerazioni o fori. La sovrapressurizzazione, dovuta magari a una valvola del serbatoio difettosa o a un'installazione non corretta, può allungare il diaframma oltre i suoi limiti, causandone la distorsione o la rottura. Anche l'usura meccanica dovuta a cicli ripetuti, comune in ambienti ad alto utilizzo come le cucine commerciali, contribuisce all'affaticamento.

Anche l'età è un fattore determinante: i produttori raccomandano di sostituire i regolatori ogni 5-10 anni, poiché le membrane si deteriorano naturalmente. Trascurare le ispezioni di routine aggrava questi problemi, trasformando una piccola usura in danni significativi. Riconoscere queste cause aiuta a prevenire le anomalie, ma quando si verificano danni, diventano evidenti specifiche irregolarità di pressione.





Anomalie di pressione specifiche da un diaframma danneggiato

Una membrana danneggiata compromette la capacità del regolatore di mantenere una pressione costante, causando diverse anomalie. Queste possono essere classificate in base alla loro natura: sovrapressione, depressione, fluttuazioni e perdite.

Pressione di uscita elevata (sovrapressione): se la membrana si crepa o perde elasticità, potrebbe non riuscire a comprimersi adeguatamente contro la molla, consentendo il passaggio di gas in eccesso. Ciò si traduce in una pressione di uscita superiore all'intervallo specificato, spesso superiore a 14 pollici di WC. Gli elettrodomestici possono produrre fiamme eccessivamente grandi, con conseguente combustione inefficiente, accumulo di fuliggine e potenziali rischi di incendio. Nei casi più gravi, ciò può danneggiare i componenti degli elettrodomestici progettati per pressioni inferiori.
Bassa pressione di uscita (sottopressione): al contrario, una membrana rotta o bloccata potrebbe limitare eccessivamente il flusso di gas, causando un calo della pressione al di sotto dei 10 pollici di WC. Ciò si manifesta con fiamme deboli o tremolanti, riscaldamento lento o mancata accensione degli apparecchi. Gli utenti potrebbero notare brina sul corpo del regolatore a causa della rapida espansione e raffreddamento del gas, un segno rivelatore di improvvisi cali di pressione.
Fluttuazioni di pressione: i danni possono causare un comportamento irregolare, con oscillazioni imprevedibili della pressione. Una membrana deformata potrebbe rispondere lentamente alle variazioni di domanda, causando picchi e cali di pressione. Questa anomalia è particolarmente evidente durante i picchi di utilizzo, ad esempio quando più apparecchi funzionano contemporaneamente, con conseguenti prestazioni incoerenti, come altezze di fiamma variabili o spegnimenti intermittenti.
Perdite di gas e perdite di pressione: fori o rotture nel diaframma possono consentire la fuoriuscita di gas internamente o esternamente, causando una graduale perdita di pressione. Questo spesso si accompagna a odore di propano, sibili o bolle visibili se si utilizza acqua saponata per il test. Le perdite non solo riducono la pressione di uscita, ma comportano anche rischi di esplosione, rendendole l'anomalia più pericolosa.
Tempo di risposta lento: una membrana degradata potrebbe non adattarsi rapidamente alle variazioni di pressione, con conseguente ritardo nella stabilizzazione. Ciò può causare picchi iniziali di sovrapressione seguiti da cali, che interessano elettrodomestici sensibili come scaldabagni o forni. Queste anomalie spesso si interconnettono; ad esempio, una perdita potrebbe esacerbare le fluttuazioni. I sintomi vanno oltre le letture della pressione e includono segnali visivi come fiamme gialle/arancioni (che indicano una combustione incompleta a causa di una pressione inadeguata) o accumulo di fuliggine. Nei camper o nei sistemi portatili, le vibrazioni possono accelerare i danni, amplificando questi problemi.




L'importanza di rilevare le anomalie della pressione

Ignorare queste anomalie può portare a guasti catastrofici. L'alta pressione potrebbe surriscaldare gli elettrodomestici, mentre la bassa pressione causa inefficienza e accumulo di monossido di carbonio. Le perdite aumentano il rischio di incendi ed esplosioni, poiché il propano è più pesante dell'aria e tende a formare accumuli nelle zone più basse. Enti di regolamentazione come la NFPA (National Fire Protection Association) impongono controlli regolari per garantire il rispetto degli standard di sicurezza.

La diagnosi precoce previene costose riparazioni e garantisce la conformità alle specifiche, in genere indicate nel manuale del regolatore (ad esempio, 11 pollici WC ±1 pollice). Strumenti come i manometri forniscono valutazioni quantitative accurate, superando le osservazioni soggettive.





Introduzione ai manometri per prove di pressione

Un manometro è uno strumento semplice ma preciso per misurare la pressione del gas, spesso utilizzando un tubo a U riempito d'acqua o mercurio. Per i sistemi a propano, i manometri riempiti d'acqua sono preferiti per sicurezza e praticità. Misurano la pressione in pollici WC, direttamente rilevanti per le applicazioni con gas a bassa pressione. I manometri digitali offrono maggiore precisione e leggibilità, ma le versioni analogiche sono sufficienti per la maggior parte degli utenti. Le caratteristiche essenziali includono una scala da 0 a 20 pollici WC, tubi flessibili per i collegamenti e una base stabile. Utilizzare sempre un manometro adatto alla pressione del gas per evitare imprecisioni.





Guida passo passo: utilizzo di un manometro per controllare la pressione di uscita

Verificare la pressione di uscita di una valvola regolatrice di pressione del propano con un manometro è un'operazione semplice, ma la sicurezza è fondamentale. Lavorate in aree ben ventilate, evitate fiamme libere e chiudete l'erogazione del gas prima di iniziare. Ecco una guida dettagliata:

Raccogli gli strumenti e preparati: avrai bisogno di un manometro, un tubo flessibile (diametro di 1/4 di pollice), una chiave inglese e le specifiche del regolatore (di solito 10-14 pollici WC per il propano). Assicurati che il manometro sia calibrato: azzeralo assicurandoti che entrambe le gambe siano in piano quando scollegate. Individua la porta di prova del regolatore, spesso un'uscita tappata sul lato di bassa pressione.
Spegnere l'impianto: chiudere la valvola della bombola di propano e tutti gli elettrodomestici. Depressurizzare l'impianto aprendo brevemente un fornello per rilasciare il gas residuo.
Collegamento del manometro: rimuovere il tappo della porta di prova utilizzando una chiave (in genere NPT da 1/8 di pollice). Collegare un'estremità del tubo alla porta positiva del manometro e l'altra alla porta di prova. Per i manometri con tubo a U, collegarlo al lato di ingresso; il lato di uscita rimane aperto. Tenere o montare il manometro in verticale per letture accurate.
Aprire l'alimentazione del gas: aprire lentamente la valvola della bombola. La pressione spingerà la colonna d'acqua verso il basso sul lato di ingresso e verso l'alto sul lato di uscita. Leggere la differenza tra i due livelli: questa è la pressione statica in uscita.
Prova sotto carico: per un controllo completo, azionare gli elettrodomestici per simulare la domanda. Iniziare con uno, quindi aggiungerne altri, monitorando le cadute di pressione. La pressione dovrebbe rimanere stabile entro le specifiche (ad esempio, non più di un calo di 1 cm del WC a pieno carico).
Registrare e confrontare le letture: annotare la pressione a riposo e sotto carico. Confrontare con le specifiche del produttore: se è al di fuori dell'intervallo (ad esempio, inferiore a 10 o superiore a 14 pollici di WC), il regolatore potrebbe essere difettoso, probabilmente a causa di un danno alla membrana.
Scollegare e ispezionare: chiudere il gas, rimuovere il tubo e rimettere il tappo. Verificare la presenza di perdite con acqua saponata.
Se le letture indicano una non conformità, non tentare riparazioni: sostituire il regolatore, poiché le membrane non sono riparabili dall'utente. Per i sistemi complessi si consiglia l'assistenza di un professionista.





Interpretazione dei risultati e passaggi successivi

Pressioni conformi confermano lo stato di salute della membrana e del regolatore. Anomalie come una bassa pressione persistente suggeriscono danni, che richiedono la sostituzione. Documentare i test per i registri di manutenzione. Se le anomalie persistono dopo la sostituzione, verificare eventuali problemi a monte, come livelli del serbatoio o ostruzioni nella linea.

Controlli regolari, annuali o dopo gli incidenti, prevengono l'escalation. Da abbinare a ispezioni visive per individuare crepe o presenza di brina.

Regolatore di grado semiconduttore a purezza ultra elevata a stadio singolo
Regolatore di grado semiconduttore a purezza ultra elevata a stadio singolo


Conclusione

Una membrana danneggiata in un regolatore di pressione del propano può causare anomalie critiche come alta/bassa pressione, fluttuazioni e perdite, mettendo a repentaglio la sicurezza e l'efficienza. L'utilizzo di un manometro fornisce un metodo accurato per verificare la conformità della pressione di uscita, consentendo agli utenti di agire in modo proattivo.

Dare priorità alla sicurezza: non ignorare mai odori di gas o fiamme irregolari: evacuare e chiamare i professionisti. Con una corretta manutenzione, gli impianti a propano rimangono affidabili. Questo articolo, basandosi su approfondimenti tecnici, sottolinea l'importanza della vigilanza nella gestione del gas.
