Approfondiamo il funzionamento di una valvola a spillo analizzandone il principio di funzionamento e le applicazioni.

Approfondiamo il funzionamento di una valvola a spillo analizzandone il principio di funzionamento e le applicazioni.

Nel mondo dei sistemi di controllo dei fluidi, la precisione è fondamentale. Che si tratti di regolare il flusso di gas in un ambiente di laboratorio o di controllare i fluidi idraulici in macchinari industriali, la capacità di regolare con precisione le portate può fare la differenza tra efficienza e catastrofe. È il caso della valvola a spillo, un tipo di valvola specializzato rinomato per la sua eccezionale precisione nel controllo del flusso. Ma come funziona una valvola a spillo? Questo articolo approfondisce le complessità delle valvole a spillo, esplorandone la progettazione, il funzionamento, i vantaggi e le applicazioni. Al termine, avrete una comprensione completa di questo componente essenziale della fluidodinamica.

Le valvole a spillo prendono il nome dal lungo stantuffo affusolato a forma di ago che costituisce il meccanismo principale per la regolazione del flusso. A differenza delle valvole a globo o a saracinesca standard, più adatte a operazioni on-off, le valvole a spillo eccellono nelle applicazioni di strozzatura, dove sono necessarie regolazioni graduali. Sono comunemente utilizzate in settori come quello petrolifero e del gas, chimico, farmaceutico e dei sistemi di strumentazione. Si prevede che il mercato globale delle valvole a spillo crescerà costantemente, trainato dai progressi nell'automazione e dalla crescente domanda di controllo preciso in ambienti ad alta pressione.

Per comprendere il funzionamento di una valvola a spillo, è fondamentale partire dal suo contesto storico. Il concetto di valvola a spillo risale al XIX secolo, evolvendosi dai primi regolatori delle macchine a vapore. Oggi, sono progettate con materiali moderni e tecniche di produzione di precisione, garantendo affidabilità anche in condizioni estreme. Questo articolo analizzerà l'anatomia della valvola, ne spiegherà passo dopo passo il principio di funzionamento, ne discuterà le varianti e ne metterà in luce gli utilizzi nel mondo reale, il tutto con l'obiettivo di fornire un'analisi approfondita di circa 2000 parole.

regolatore di pressione pneumatico ad elio ad alta purezza
regolatore di pressione pneumatico ad elio ad alta purezza


Componenti di base di una valvola a spillo

In sostanza, una valvola a spillo è un dispositivo semplice ma ingegnoso, composto da diverse parti chiave che lavorano in armonia. Comprendere il funzionamento di queste componenti è essenziale per comprenderne il funzionamento.

Il corpo costituisce l'involucro esterno della valvola, solitamente ricavato da materiali resistenti come acciaio inossidabile, ottone o acciaio al carbonio. Ospita i meccanismi interni e fornisce punti di collegamento per le porte di ingresso e uscita. Il design del corpo garantisce la resistenza ad alte pressioni, spesso fino a 10,000 psi nei modelli industriali.

Il coperchio è fissato al corpo, e funge da coperchio e guarnizione per lo stelo. Il coperchio è solitamente filettato o imbullonato al corpo e contiene materiale di tenuta per prevenire perdite. In alcuni modelli, il coperchio è integrato nel corpo per una maggiore resistenza.

Lo stelo è la parte mobile che collega l'impugnatura all'ago. È filettato, consentendo un movimento lineare preciso durante la rotazione. Le filettature dello stelo sono a passo fine per consentire regolazioni minime, un segno distintivo delle valvole a spillo.

L'ago è lo stantuffo conico all'estremità dello stelo. A forma di cono o di ago, si inserisce nella sede per controllare il flusso. La conicità consente un'apertura o una chiusura graduale, offrendo una capacità di strozzamento di gran lunga superiore a quella delle valvole a sfera.

La sede è l'orifizio all'interno del corpo dove si appoggia l'ago quando la valvola è chiusa. È spesso realizzata in materiali morbidi come il PTFE (politetrafluoroetilene) per una tenuta stagna o in metalli duri per una maggiore resistenza ai fluidi abrasivi.

Infine, la maniglia o l'attuatore forniscono l'interfaccia utente. Le maniglie manuali sono comuni, ma le versioni automatizzate utilizzano attuatori pneumatici o elettrici per il controllo remoto.

Questi componenti sono assemblati con tolleranze di precisione, spesso misurate in micron, per garantire un funzionamento senza perdite. Ad esempio, l'angolo di conicità dell'ago, in genere da 1 a 3 gradi, influenza direttamente le caratteristiche del flusso.





Principio di funzionamento di una valvola a spillo

La magia di una valvola a spillo risiede nella sua capacità di modulare il flusso con precisione millimetrica. Analizziamone il principio di funzionamento passo dopo passo.

Quando la valvola è completamente chiusa, l'ago è saldamente appoggiato contro l'orifizio, bloccando completamente il percorso del flusso. La punta rastremata crea una tenuta metallo-metallo o a sede morbida, impedendo qualsiasi passaggio di fluido. Questo si ottiene ruotando la maniglia in senso orario, che spinge lo stelo filettato verso il basso, premendo l'ago nella sede.

Per aprire la valvola, la maniglia viene ruotata in senso antiorario. Quando lo stelo si ritrae, l'ago si solleva dalla sede, creando uno spazio anulare per il passaggio del fluido. Il segreto è la conicità graduale: l'area di passaggio aumenta lentamente a ogni rotazione, consentendo regolazioni precise. Ad esempio, una singola rotazione potrebbe aprire la valvola di soli 0.1 mm, con un conseguente aumento minimo della portata.

La dinamica dei fluidi gioca un ruolo cruciale. La portata attraverso una valvola a spillo segue i principi dell'equazione di Bernoulli, dove la caduta di pressione attraverso la valvola si converte in velocità. Il valore Cv (coefficiente di portata) della valvola, che ne misura la capacità, è basso rispetto ad altre valvole, sottolineando il suo ruolo in scenari a bassa portata e alta precisione.

Durante il funzionamento, la valvola può essere regolata in qualsiasi posizione, compresa tra la completa apertura e la completa chiusura, il che la rende ideale per la regolazione. Tuttavia, non è consigliata per cicli rapidi di accensione e spegnimento, poiché la filettatura sottile può usurarsi nel tempo.

Consideriamo un esempio pratico: in un sistema di gascromatografia, una valvola a spillo regola il flusso del gas di trasporto verso la colonna. Ruotando leggermente la manopola, l'operatore può regolare il flusso da 1 ml/min a 10 ml/min, garantendo una separazione ottimale dei composti.

Le varianti ad alta pressione incorporano caratteristiche aggiuntive, come design anti-cavitazione, per gestire fluidi prossimi alla loro pressione di vapore, prevenendo danni causati dall'implosione delle bolle.





Tipi di valvole a spillo

Le valvole a spillo sono disponibili in varie configurazioni per adattarsi a diverse applicazioni, ciascuna con modifiche progettuali uniche.

Valvole a spillo dritte: il tipo più comune, con porte di ingresso e uscita allineate in linea retta. Ideali per installazioni in linea dove lo spazio non è un problema.

Valvole a spillo angolate: hanno aperture a 90 gradi, utili per cambiare la direzione del flusso senza raccordi aggiuntivi. Sono diffuse nei pannelli di strumentazione.

Valvole a spillo multi-porta: dotate di tre o più porte, consentono la deviazione o la miscelazione dei flussi. Ad esempio, una valvola a spillo a tre vie può commutare tra due sorgenti.

Valvole a spillo in miniatura: versioni ridotte per applicazioni a bassa portata, come dispositivi medici o strumenti analitici. Spesso hanno porte di dimensioni ridotte, fino a 1/16 di pollice.

Valvole a spillo motorizzate: dotate di motori elettrici per il controllo automatizzato, integrate in sistemi PLC per l'automazione dei processi.

Valvole a spillo ad alta pressione: progettate per condizioni estreme, con corpi rinforzati e leghe esotiche come Hastelloy per ambienti corrosivi.

Ogni tipologia mantiene il meccanismo dell'ago centrale, ma lo adatta a esigenze specifiche, dimostrando la versatilità della valvola.





Materiali e costruzione

La scelta dei materiali nella costruzione delle valvole a spillo è fondamentale per le prestazioni e la longevità.

I materiali più comuni per la carrozzeria sono:

Acciaio inossidabile: resistente alla corrosione, adatto all'industria chimica e alimentare.
Ottone: conveniente per sistemi ad acqua o aria a bassa pressione.
Monel o Inconel: per fluidi corrosivi o ad alta temperatura nelle raffinerie di petrolio.
Le sedi possono essere in metallo (per una maggiore durata) o in elastomero (per una migliore tenuta). I materiali di tenuta attorno allo stelo, come gli O-ring in grafite o Viton, prevengono le perdite e consentono un movimento fluido.

La produzione prevede lavorazioni meccaniche CNC di precisione, seguite da prove di pressione secondo gli standard ASME. Il controllo qualità garantisce che la valvola possa gestire le pressioni nominali senza guasti.

In ambienti difficili, rivestimenti come la resina epossidica o la nichelatura aumentano la resistenza all'usura e alla corrosione.





Vantaggi e Svantaggi della

Le valvole a spillo offrono diversi vantaggi:

Controllo di precisione: precisione senza pari nella regolazione del flusso.
Dimensioni compatte: si adatta agli spazi ristretti.
Bassa perdita: tenuta stagna quando chiuso.
Versatilità: gestisce gas, liquidi e fanghi.
Tuttavia, presentano degli svantaggi:

Bassa capacità di flusso: non adatto per applicazioni ad alto volume.
Suscettibilità all'intasamento: gli orifizi sottili possono ostruirsi a causa delle particelle.
Costi più elevati: l'ingegneria di precisione aumenta i prezzi.
Funzionamento lento: le regolazioni manuali richiedono tempo.
Valutare questi pro e contro aiuta a scegliere la valvola più adatta al lavoro da svolgere.





Applicazioni delle valvole a spillo

Le valvole a spillo sono indispensabili in tutti i settori industriali.

Nel settore petrolifero e del gas, controllano la velocità di iniezione nelle teste dei pozzi, prevenendo la sovrapressione.

In campo farmaceutico regolano i fluidi sterili nei bioreattori, garantendone la purezza.

Strumentazione: utilizzata nei manometri e nei misuratori di portata per la calibrazione.

Idraulica: regolazione precisa della velocità degli attuatori nei macchinari.

Aerospaziale: gestione dei flussi di carburante nei motori.

Un caso di studio: in un gasdotto, le valvole a spillo limitano il flusso durante la manutenzione, consentendo un isolamento sicuro senza dover spegnere completamente l'impianto.





Manutenzione e risoluzione dei problemi

Una corretta manutenzione prolunga la durata della valvola a spillo.

I controlli di routine includono l'ispezione di eventuali perdite, la lubrificazione delle filettature e la sostituzione della guarnizione.

Problemi comuni:

Perdita: spesso dovuta a sedili usurati; soluzione: riposizionarli o sostituirli.
Stelo bloccato: causato da detriti; pulire con solvente.
Danni da vibrazioni: fissare il montaggio per prevenirli.
Per lo smontaggio e il rimontaggio, seguire le istruzioni del produttore.





Confronto con altre valvole

Rispetto alle valvole a sfera, le valvole a spillo offrono una migliore regolazione, ma un funzionamento più lento.

Rispetto alle valvole a globo, garantiscono un controllo più preciso con una minore caduta di pressione.

Le valvole a saracinesca servono per l'apertura e la chiusura, ma non sono precise.

Ciò posiziona le valvole a spillo come specialisti in termini di precisione.

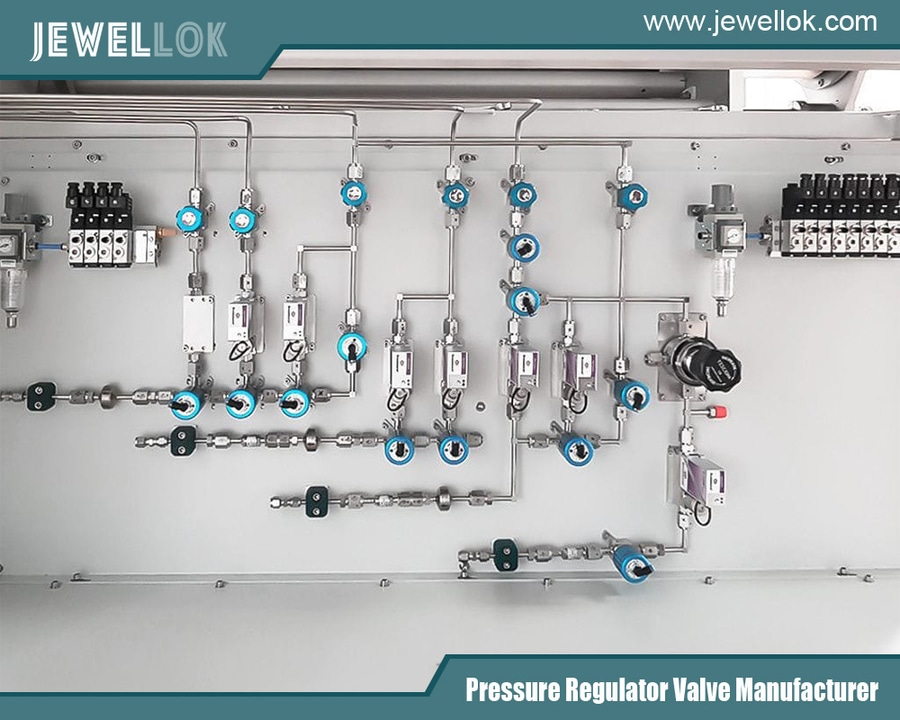

produttore di valvole di riduzione della pressione ad alta purezza in Cina
produttore di valvole di riduzione della pressione ad alta purezza in Cina


Conclusione

Comprendere il funzionamento di una valvola a spillo ne rivela l'eleganza nel design e nella funzionalità. Dal movimento preciso dell'ago conico al suo ruolo in settori critici, è una testimonianza dell'ingegnosità ingegneristica. Con il progresso tecnologico, le valvole a spillo continueranno a evolversi, forse con sensori intelligenti per il monitoraggio in tempo reale. Che siate ingegneri, studenti o appassionati, apprezzare questa valvola approfondirà la vostra conoscenza dei sistemi di controllo dei fluidi.
