Qual è la differenza tra una valvola regolatrice di gas ad altissima purezza e una valvola a membrana ad altissima purezza?

Qual è la differenza tra una valvola regolatrice di gas ad altissima purezza e una valvola a membrana ad altissima purezza?

Nel settore delle industrie ad alta tecnologia, come la produzione di semiconduttori, la produzione farmaceutica e la strumentazione analitica, la gestione dei gas ad altissima purezza (UHP) è di fondamentale importanza. Questi gas, che spesso includono azoto, ossigeno, idrogeno e miscele speciali, devono essere erogati con una contaminazione minima per garantire l'integrità del processo e la qualità del prodotto. Due componenti critici nei sistemi di gas UHP sono le valvole regolatrici di gas UHP e le valvole a membrana UHP . Sebbene entrambe siano progettate per mantenere la purezza dei gas a livelli superiori al 99.9999% (sei nove di purezza), svolgono funzioni distinte e presentano design unici, studiati per soddisfare specifiche esigenze operative.

Una valvola regolatrice di gas UHP è principalmente responsabile del controllo e della riduzione della pressione dei gas in ingresso da fonti ad alta pressione, come bombole o serbatoi di stoccaggio, a una pressione stabile e inferiore, adatta ai processi a valle. Al contrario, una valvola a membrana UHP funge da dispositivo di intercettazione o di strozzamento, isolando il flusso di gas e prevenendo al contempo la contaminazione da fonti esterne o componenti interni. Comprendere le differenze tra questi due tipi di valvole è essenziale per ingegneri, tecnici e progettisti di sistemi al fine di selezionare l'apparecchiatura più adatta alle proprie applicazioni.

Questo articolo approfondisce gli aspetti tecnici di entrambe le valvole, esplorandone design, materiali, principi operativi, vantaggi, limiti e differenze chiave. Esaminando questi elementi, intendiamo fornire una guida completa che evidenzi come ciascuna valvola contribuisca a mantenere un'altissima purezza nei sistemi di erogazione del gas. La discussione sottolineerà l'importanza della purezza nei settori critici e l'impatto della selezione della valvola sulle prestazioni complessive del sistema.



Produttore e fornitore di sistemi di distribuzione di gas e sostanze chimiche ad altissima purezza (UHP)
Produttore e fornitore di sistemi di distribuzione di gas e sostanze chimiche ad altissima purezza (UHP)
Comprensione delle valvole regolatrici di gas ad altissima purezza

Le valvole regolatrici di gas ad altissima purezza sono dispositivi sofisticati progettati per gestire la pressione del gas con eccezionale precisione, preservando al contempo l'integrità del flusso. Questi regolatori vengono solitamente installati nel punto di utilizzo o immediatamente dopo la fonte di gas per ridurre pressioni che possono variare da 3000 psi (libbre per pollice quadrato) o superiori a 1 psi, a seconda dell'applicazione.

Design e componenti

Il principio di funzionamento di una valvola regolatrice per gas ad altissima pressione (UHP) si basa su un meccanismo di rilevamento della pressione, spesso costituito da un diaframma o un pistone, che regola l'apertura della valvola per mantenere una pressione di uscita costante nonostante le fluttuazioni della pressione di ingresso o della richiesta di flusso. Nelle applicazioni UHP, i diaframmi sono preferibili ai pistoni perché offrono un migliore isolamento e riducono il rischio di generazione di particelle dovute al contatto metallo-metallo.

I componenti chiave includono:

– Porte di ingresso e di uscita: Si tratta in genere di raccordi in acciaio inossidabile elettrolucidato, come i raccordi VCJ o a tenuta frontale, per ridurre al minimo gli spazi morti in cui potrebbero accumularsi i contaminanti.

– Membrana di rilevamento della pressione: realizzata con materiali come Hastelloy C-22 o acciaio inossidabile 316L con finitura ad alta purezza, la membrana si flette in risposta alle variazioni di pressione, azionando il otturatore o la sede per controllare il flusso.

– Otturatore e sede: l'otturatore è l'elemento mobile che sigilla la sede per regolare il flusso. Nei regolatori UHP, è spesso realizzato in PCTFE (policlorotrifluoroetilene) o altri polimeri morbidi per garantire una tenuta stagna senza generare particelle.

– Cofano e meccanismo di regolazione: il cofano ospita la molla o la cupola che imposta la pressione di uscita desiderata. Per i modelli UHP, il cofano è ventilato o spurgato per prevenire la contaminazione atmosferica.

I regolatori UHP spesso incorporano caratteristiche come i modelli a membrana legata, in cui la membrana è collegata meccanicamente al otturatore, migliorando l'affidabilità e riducendo i percorsi di perdita.

Principi operativi

Il funzionamento di un regolatore di gas UHP si basa sull'equilibrio delle forze. La pressione di ingresso spinge contro la membrana, contrastata da una forza elastica impostata dall'utente. Quando la pressione di uscita diminuisce a causa dell'aumento della domanda, la membrana si sposta per aprire maggiormente la valvola, consentendo il flusso di una maggiore quantità di gas fino al ripristino dell'equilibrio. Viceversa, se la pressione aumenta, la valvola si chiude leggermente.

Negli ambienti UHP, i regolatori devono gestire con precisione basse portate, spesso fino a 1 sccm (centimetro cubo standard al minuto), senza introdurre impurità. Le finiture superficiali sono fondamentali; le superfici interne sono elettrolucidate con valori Ra di 5 micropollici o superiori per ridurre al minimo i siti di adsorbimento per umidità o idrocarburi.

Considerazioni sui materiali e sulla purezza

La scelta dei materiali è fondamentale per i regolatori UHP. L'acciaio inossidabile 316L VIM-VAR (Vacuum Induction Melted-Vacuum Arc Remelted) è lo standard per le parti a contatto con il fluido, grazie al basso contenuto di inclusioni e alla resistenza alla corrosione. Gli elastomeri, se utilizzati, sono limitati a gradi ad elevata purezza come l'FFKM (perfluoroelastomero) per evitare il degassamento.

La purezza viene mantenuta attraverso rigorosi processi di produzione, tra cui l'assemblaggio in camera bianca, i test di tenuta dell'elio a velocità inferiori a 10^-9 atm-cc/sec e il conteggio delle particelle per garantire meno di 10 particelle per piede cubo superiori a 0.1 micron.

Applicazioni

I regolatori di gas UHP sono onnipresenti nelle fabbriche di semiconduttori per processi come la deposizione chimica da vapore (CVD), dove è necessario un controllo preciso della pressione dei gas silano o arsina. In ambito farmaceutico, regolano i gas inerti per i reattori di blanketing. I laboratori di analisi li utilizzano per vettori di gascromatografia come l'elio.

I vantaggi includono un'eccellente stabilità della pressione (±0.1% del setpoint), un basso droop (caduta di pressione sotto carico) e la compatibilità con i gas corrosivi. Tuttavia, non sono ideali per l'arresto completo, in quanto potrebbero presentare lievi perdite.

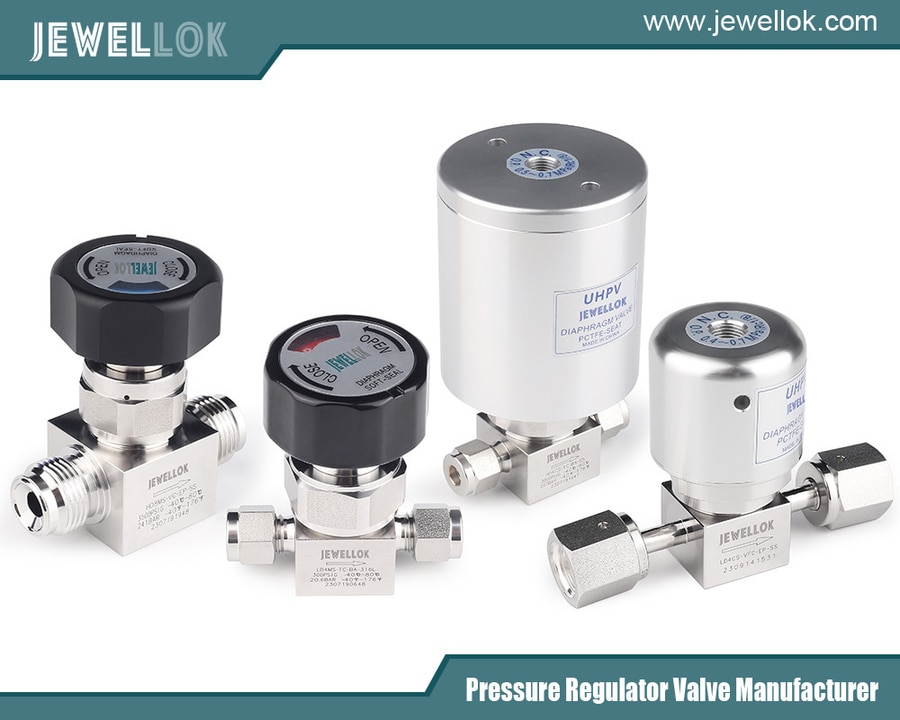

Comprensione delle valvole a membrana ad altissima purezza

Le valvole a membrana ad altissima purezza sono valvole di intercettazione progettate per il controllo on-off o la modulazione in linee di gas ad alta purezza. A differenza dei regolatori, il loro ruolo principale non è la riduzione della pressione, bensì il controllo del flusso con tenuta assoluta per prevenire la contaminazione.

Design e componenti

Il tratto distintivo di una valvola a membrana è la sua membrana flessibile, che separa il fluido di processo dal meccanismo dell'attuatore. Questa progettazione elimina guarnizioni dello stelo, guarnizioni di tenuta o altre potenziali fonti di perdite.

I componenti chiave includono:

– Corpo: in genere un blocco in acciaio inossidabile 316L forgiato a due o più porte con volume interno minimo per ridurre i tempi di spurgo.

– Diaframma: una membrana sottile e flessibile, spesso multistrato, realizzata in PTFE (politetrafluoroetilene) con supporto in acciaio inossidabile o Elgiloy per una maggiore resistenza. Sigilla la valvola premendo contro uno stramazzo o una sede.

– Attuatore: può essere manuale (volantino), pneumatico o elettrico. Nei modelli UHP, gli attuatori pneumatici sono comuni per il funzionamento a distanza, con posizioni di sicurezza.

– Sbarramento o sede: la zona rialzata del corpo contro cui si appoggia la membrana. Per UHP, è lucidata a specchio.

Le valvole a membrana sono disponibili in configurazioni a passaggio diretto o a stramazzo. Le valvole a stramazzo sono più comuni nelle UHP grazie alle migliori caratteristiche di flusso e alla maggiore facilità di pulizia.

Principi operativi

Quando è chiuso, l'attuatore comprime la membrana contro lo stramazzo, creando una tenuta ermetica. Aprendo la valvola, la membrana si solleva, consentendo il flusso del gas. La flessibilità della membrana garantisce l'assenza di contatto metallo-metallo nel percorso del flusso, riducendo al minimo il rilascio di particelle.

Nei sistemi UHP, queste valvole sono spesso dotate di capacità di bake-out fino a 150 °C per rimuovere l'umidità adsorbita. La durata è elevata, spesso superiore a 1 milione di cicli, grazie alla resilienza della membrana.

Considerazioni sui materiali e sulla purezza

Analogamente ai regolatori, le parti a contatto con il fluido sono in acciaio inossidabile 316L VIM-VAR con finiture elettrolucidate. Le membrane sono in PTFE vergine o PTFE modificato per garantire l'inerzia chimica. L'assemblaggio avviene in camere bianche ISO Classe 5, con test per perdite di elio e generazione di particelle.

La purezza è migliorata dal design della valvola privo di punti morti, che impedisce il ristagno del gas e l'accumulo di contaminanti.

Applicazioni

Le valvole a membrana UHP sono essenziali in biotecnologia per il trasferimento di gas sterili, nella produzione di pannelli solari per la gestione del silano e nella produzione di LED per i gas droganti. Sono ideali nei sistemi che richiedono cicli frequenti o in cui l'assenza di perdite è fondamentale, come le linee del vuoto.

I vantaggi includono una tenuta stagna superiore (superiore a 10^-10 atm-cc/sec), facilità di manutenzione (sostituzione della membrana senza rimuovere la valvola dalla linea) e resistenza ai fluidi aggressivi. I limiti includono cadute di pressione più elevate rispetto alle valvole a sfera e potenziale affaticamento della membrana nel tempo.



Differenze chiave tra le valvole regolatrici del gas UHP e le valvole a membrana UHP

Sebbene entrambe le valvole siano parte integrante dei sistemi a gas UHP, le loro differenze risiedono nella funzione, nel design, nelle prestazioni e nell'idoneità all'applicazione.

Differenze funzionali

La differenza fondamentale risiede nella loro funzione. Le valvole regolatrici di gas UHP sono regolatori di pressione che si adattano dinamicamente per mantenere una pressione di uscita preimpostata. Non sono progettate per un isolamento completo; anche quando sono "chiuse", possono consentire un flusso minimo per rilevare la pressione. Al contrario, le valvole a membrana UHP sono regolatori di flusso che garantiscono una chiusura ermetica per isolare sezioni del sistema.

Ad esempio, in un collettore di erogazione del gas, un regolatore potrebbe ridurre la pressione del cilindro da 2000 psi a 50 psi, mentre le valvole a membrana verrebbero utilizzate per passare da un cilindro all'altro o da una linea di sfiato all'altra.

Differenze di progettazione e costruzione

I regolatori incorporano elementi di rilevamento della pressione e meccanismi di regolazione, il che li rende più complessi con molle, calotte e manometri. Le valvole a membrana sono più semplici, concentrandosi sull'interfaccia membrana-attuatore.

In termini di percorso del flusso, i regolatori presentano spesso un percorso tortuoso per la riduzione della pressione, che può aumentare il rischio di contaminazione se non progettato correttamente. Le valvole a membrana offrono un percorso rettilineo con fessure minime.

I materiali si sovrappongono, ma i regolatori possono utilizzare più componenti metallici nell'area di rilevamento, mentre le valvole a membrana si affidano in larga misura a membrane polimeriche per la tenuta.

Caratteristiche e Prestazioni

La gestione della pressione è diversa: i regolatori gestiscono alte pressioni in ingresso con basse pressioni in uscita, presentando bassi droop e blocchi (aumento di pressione quando il flusso si interrompe). Le valvole a membrana sono progettate per la massima pressione di linea, ma introducono valori di Cv (coefficiente di flusso) che influiscono sulle portate del sistema.

Mantenimento della purezza: entrambe le soluzioni sono eccellenti, ma le valvole a membrana offrono un migliore isolamento dagli attuatori, riducendo il rischio di infiltrazioni di lubrificanti o agenti atmosferici. I regolatori potrebbero richiedere porte di spurgo per una protezione simile.

Durata e manutenzione: le valvole a membrana sono progettate per cicli elevati, ma richiedono la sostituzione periodica della membrana. I regolatori hanno intervalli di manutenzione più lunghi, ma potrebbero richiedere una ricalibrazione.



Vantaggi e limiti nel confronto

I regolatori UHP offrono un controllo preciso che le sole valvole a membrana non possono ottenere, rendendoli indispensabili per i processi sensibili alle variazioni di pressione. Tuttavia, sono più costosi e ingombranti.

Le valvole a membrana garantiscono affidabilità in isolamento, con un costo unitario inferiore, ma non dispongono di una regolazione della pressione intrinseca, richiedendo spesso l'abbinamento con i regolatori.

In ambienti corrosivi, entrambe le valvole funzionano bene, ma i componenti in PTFE delle valvole a membrana le rendono più adatte ai gas altamente reattivi.



Differenze specifiche dell'applicazione

Nell'incisione dei semiconduttori, un regolatore garantisce una pressione costante del gas precursore nella camera, mentre le valvole a membrana controllano la temporizzazione dell'ingresso del gas. Nelle linee di riempimento farmaceutiche, i regolatori mantengono la pressione del gas di riempimento e le valvole a membrana garantiscono l'isolamento sterile.

La scelta tra i due dipende dalla necessità di stabilizzare la pressione o isolare il flusso. Spesso, i sistemi integrano entrambi per prestazioni ottimali.



Produttori di regolatori di gas speciali
Produttori di regolatori di gas speciali
Conclusione

La differenza tra le valvole regolatrici di gas ad altissima purezza e le valvole a membrana ad altissima purezza si riduce al loro ruolo nella gestione del gas: regolazione anziché isolamento. Pur condividendo l'obiettivo di preservare la purezza attraverso materiali e design avanzati, i loro principi operativi e le loro applicazioni le distinguono. Nella scelta delle valvole, gli ingegneri devono considerare i requisiti di sistema, come le esigenze di controllo della pressione rispetto all'affidabilità di intercettazione.

Comprendendo queste differenze, le industrie possono migliorare l'efficienza, ridurre i rischi di contaminazione e migliorare la resa dei prodotti. Con il progresso tecnologico, potrebbero emergere modelli ibridi, ma per ora queste valvole rimangono fondamentali per la gestione dei gas UHP.

Per maggiori informazioni sulla differenza tra una valvola regolatrice di gas ad altissima purezza e una valvola a membrana ad altissima purezza , potete visitare il sito di Jewellok all'indirizzo https://www.jewellok.com/product-category/ultra-high-purity-diaphragm-valves/.
