Come l'IA sta migliorando l'efficienza di erogazione del precursore gassoso CVD per i sistemi di produzione di semiconduttori avanzati

Come l'IA sta migliorando l'efficienza di erogazione del precursore gassoso CVD per i sistemi di produzione di semiconduttori avanzati

La deposizione chimica da fase vapore (CVD) è una tecnologia di produzione fondamentale per la realizzazione di film sottili in dispositivi a semiconduttore, celle fotovoltaiche, componenti MEMS, display e sistemi elettronici avanzati. Con la continua miniaturizzazione delle geometrie dei semiconduttori e la crescente complessità dei processi di deposizione, le prestazioni del sistema di erogazione del gas sono diventate sempre più importanti. Un flusso preciso del precursore, una pressione stabile, una concentrazione di vapore accurata e una rapida risposta alle variazioni di processo influiscono direttamente sullo spessore del film, sull'uniformità, sulla resa e sui costi operativi.

Tradizionalmente, i sistemi di erogazione dei precursori CVD si sono basati su parametri di controllo fissi, regolatori di pressione, regolatori di flusso di massa, sensori e controllori logici programmabili (PLC). Queste tecnologie rimangono fondamentali, ma i metodi di controllo convenzionali possono avere difficoltà a gestire interazioni complesse tra i processi, caratteristiche variabili dei precursori, invecchiamento delle apparecchiature e condizioni operative variabili.

L'intelligenza artificiale (IA) sta creando un nuovo approccio. Combinando dati provenienti da sensori in tempo reale, apprendimento automatico, analisi predittiva e algoritmi di controllo intelligenti, l'IA può ottimizzare dinamicamente l'erogazione dei precursori anziché basarsi esclusivamente su parametri predeterminati. Questa tecnologia può migliorare l'utilizzo dei precursori, ridurre l'instabilità del processo, rilevare precocemente le anomalie e supportare un funzionamento più efficiente delle apparecchiature di erogazione del gas CVD.

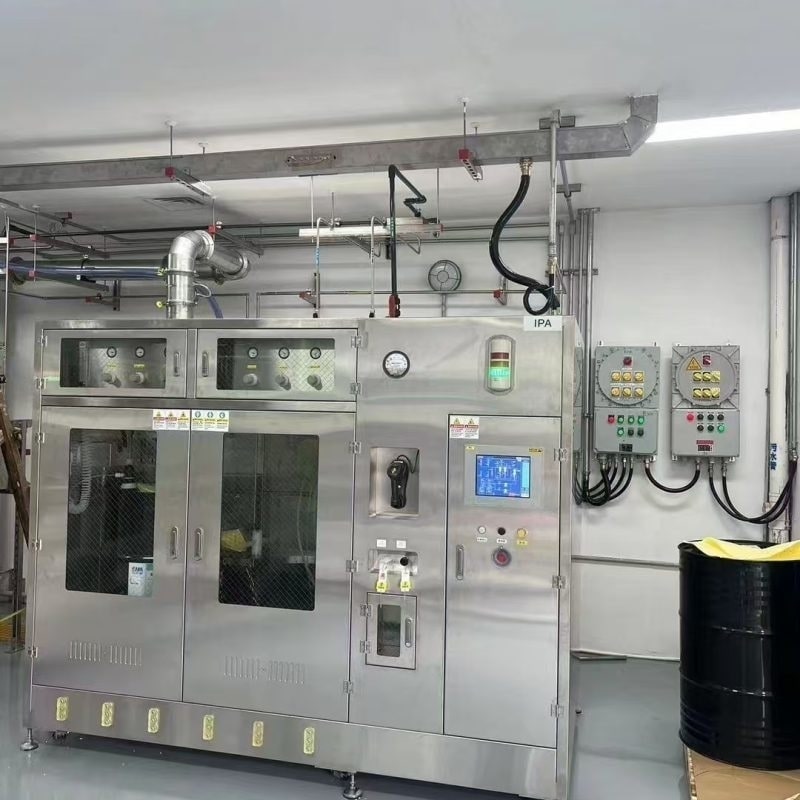

modulo di erogazione di sostanze chimiche (CDM) e sistema di erogazione di sostanze chimiche (CDS)
modulo di erogazione di sostanze chimiche (CDM) e sistema di erogazione di sostanze chimiche (CDS)
1. Perché l'efficienza della somministrazione dei precursori delle malattie cardiovascolari è importante
I processi CVD richiedono l'erogazione controllata di precursori chimici gassosi o vaporizzati in una camera di reazione. A seconda del processo, i precursori possono includere composti contenenti silicio, composti organometallici, alogenuri metallici, idruri e altri prodotti chimici specializzati.

Il sistema di erogazione comprende in genere bombole di gas o fonti di precursori, valvole, regolatori, regolatori di flusso di massa (MFC), vaporizzatori o gorgogliatori, linee riscaldate, filtri, componenti per il controllo della pressione e sistemi di controllo automatizzati.

Anche piccole variazioni nel flusso o nella pressione del precursore possono influenzare le prestazioni di deposizione. Ad esempio, un flusso instabile può contribuire alla variazione dello spessore del film, mentre un controllo inadeguato della temperatura può causare condensazione o una concentrazione del precursore non uniforme. Un flusso eccessivo del precursore può inoltre aumentare il consumo di sostanze chimiche senza apportare miglioramenti proporzionali alle prestazioni di deposizione.

Pertanto, migliorare l'efficienza di erogazione implica ben più che un semplice aumento della precisione del flusso. Un sistema ad alte prestazioni deve erogare la concentrazione del precursore e la portata richieste, riducendo al minimo gli sprechi, mantenendo condizioni operative stabili e rispondendo tempestivamente alle variazioni di processo.

2. Monitoraggio dei sistemi di distribuzione del gas basato sull'intelligenza artificiale
Una delle applicazioni più pratiche dell'intelligenza artificiale è il monitoraggio intelligente.

I moderni sistemi di distribuzione del gas CVD possono generare grandi quantità di dati operativi. Sensori di pressione, sensori di temperatura, MFC, feedback sulla posizione delle valvole, sistemi di rilevamento perdite, sistemi di monitoraggio degli armadi e apparecchiature di processo possono fornire continuamente informazioni sulle condizioni del sistema.

Gli algoritmi di intelligenza artificiale possono analizzare questi flussi di dati in tempo reale e identificare relazioni che potrebbero essere difficili da riconoscere utilizzando i metodi di controllo convenzionali basati su soglie.

Ad esempio, un modello di intelligenza artificiale può monitorare:

pressione precursore
Portata di gas
Temperatura della linea di consegna
Temperatura del vaporizzatore
stato di funzionamento della valvola
Risposta MFC
Pressione della bombola
Temperatura dell'armadio
Cicli di spurgo
Durata del processo
Prestazioni storiche delle apparecchiature
Anziché generare semplicemente un allarme quando un parametro supera un limite predefinito, un sistema basato sull'intelligenza artificiale può analizzare simultaneamente più parametri. Una variazione graduale della pressione, combinata con un aumento della correzione MFC e fluttuazioni di temperatura, può indicare un problema di erogazione emergente prima che venga raggiunta una soglia di allarme convenzionale.

Ciò rende l'intelligenza artificiale particolarmente preziosa per il monitoraggio predittivo.

3. Manutenzione predittiva per le apparecchiature di distribuzione del gas CVD
I componenti degli impianti di distribuzione del gas funzionano ininterrottamente e possono essere soggetti a usura meccanica, contaminazione, fluttuazioni di pressione o degrado delle prestazioni.

Valvole, regolatori, MFC, sensori, guarnizioni e altri componenti possono perdere gradualmente le proprie prestazioni. I programmi di manutenzione tradizionali si basano spesso sulle ore di funzionamento o su intervalli di sostituzione fissi. Sebbene questo approccio sia semplice, può comportare interventi di manutenzione non necessari o guasti imprevisti tra le ispezioni programmate.

L'intelligenza artificiale può supportare la manutenzione predittiva e basata sulle condizioni.

I modelli di apprendimento automatico possono stabilire un profilo operativo normale per ciascun componente. Quando il comportamento effettivo inizia a discostarsi dal modello previsto, il sistema può identificare un potenziale guasto.

Ad esempio, se una valvola normalmente raggiunge la sua posizione target entro un tempo di risposta prevedibile ma gradualmente diventa più lenta, l'intelligenza artificiale può rilevare questa tendenza. Allo stesso modo, le variazioni nelle caratteristiche di risposta del sistema MFC possono indicare una deriva della calibrazione o altri problemi di prestazioni.

La manutenzione predittiva può aiutare i produttori a:

Ridurre i tempi di fermo imprevisti delle apparecchiature
Prolungare la durata dei componenti
Pianifica la manutenzione in modo più efficiente
Ridurre la sostituzione non necessaria dei componenti
Migliorare la disponibilità complessiva delle attrezzature
Per i produttori di semiconduttori, questi vantaggi possono avere un impatto economico significativo, poiché le interruzioni impreviste del processo produttivo possono compromettere costose apparecchiature e wafer.

4. Ottimizzazione del consumo dei precursori
Il consumo di precursori è un altro ambito importante in cui l'intelligenza artificiale può migliorare l'efficienza.

I processi CVD tradizionali possono utilizzare ricette a flusso fisso basate sullo sviluppo storico del processo. Tuttavia, le condizioni di processo effettive possono variare a causa delle condizioni della camera, della temperatura, della pressione, delle caratteristiche del substrato, della concentrazione dei precursori o dell'invecchiamento delle apparecchiature.

L'intelligenza artificiale può analizzare i dati storici del processo per identificare la relazione tra il flusso del precursore e le prestazioni di deposizione. Sulla base di queste relazioni, gli algoritmi di controllo intelligenti possono aiutare a determinare se il processo può raggiungere le caratteristiche del film richieste utilizzando un profilo di erogazione del precursore più efficiente.

L'obiettivo non è semplicemente ridurre il flusso di gas. Ridurre il flusso senza considerare i requisiti di processo potrebbe influire negativamente sulla qualità del film. L'intelligenza artificiale, invece, mira a trovare una finestra operativa ottimizzata che bilanci il consumo del precursore, la velocità di deposizione, l'uniformità e la stabilità del processo.

Questo approccio può ridurre i rifiuti chimici pur mantenendo le specifiche di produzione richieste.

5. Controllo intelligente del flusso e della pressione
I regolatori di flusso di massa sono componenti essenziali nei sistemi di distribuzione del gas CVD perché regolano il flusso dei gas di processo con elevata precisione. Tuttavia, i sistemi di controllo convenzionali spesso operano sulla base di setpoint predefiniti.

L'intelligenza artificiale può migliorare questa architettura valutando continuamente le condizioni del processo e ottimizzando i parametri di controllo.

Ad esempio, un sistema di controllo basato sull'intelligenza artificiale può valutare la relazione tra:

Pressione della sorgente → Prestazioni del regolatore → Flusso MFC → Temperatura della linea di erogazione → Pressione della camera → Risposta di deposizione

Anziché trattare ciascun parametro in modo indipendente, l'intelligenza artificiale è in grado di identificare le interazioni tra di essi.

Questa funzionalità è particolarmente utile quando il sistema di erogazione dei precursori contiene più gas o complesse configurazioni di erogazione del vapore. L'intelligenza artificiale può coordinare diversi circuiti di controllo per mantenere condizioni di processo stabili.

I sistemi avanzati possono anche utilizzare i dati storici per prevedere come il sistema reagirà a una variazione del setpoint. Ciò può ridurre il superamento del valore impostato, migliorare i tempi di risposta e minimizzare le regolazioni non necessarie.

6. Intelligenza artificiale e gemelli digitali per la distribuzione del gas CVD
La tecnologia del gemello digitale sta acquisendo sempre maggiore importanza nella produzione avanzata.

Un gemello digitale è una rappresentazione virtuale di un sistema fisico che utilizza dati operativi in ​​tempo reale per simulare o monitorare l'apparecchiatura reale.

Per un sistema di distribuzione del gas CVD, un gemello digitale può rappresentare il flusso del gas, la pressione, la temperatura, il comportamento delle valvole, il consumo dei precursori e lo stato delle apparecchiature.

L'intelligenza artificiale può essere integrata con il gemello digitale per valutare diversi scenari operativi.

Prima di modificare una ricetta di produzione, gli ingegneri potrebbero utilizzare il modello virtuale per stimare la possibile reazione del sistema di distribuzione del gas. L'intelligenza artificiale può confrontare i dati storici del processo con i risultati simulati e identificare le condizioni operative potenzialmente più efficienti.

Ciò può ridurre la necessità di ottimizzazione per tentativi ed errori sulle apparecchiature di produzione.

I gemelli digitali possono anche supportare la messa in servizio e la risoluzione dei problemi. Gli ingegneri possono confrontare il comportamento effettivo del sistema con il modello digitale previsto e identificare le discrepanze che potrebbero indicare problemi alle apparecchiature.

7. Rilevamento di perdite e condizioni anomale basato sull'intelligenza artificiale
La sicurezza dei gas è un requisito fondamentale nei sistemi di erogazione di sostanze chimiche per semiconduttori. A seconda del processo, i gas e i precursori utilizzati nella deposizione chimica da fase vapore (CVD) possono presentare caratteristiche tossiche, corrosive, infiammabili o comunque pericolose.

I sistemi convenzionali di monitoraggio del gas si basano generalmente su sensori e soglie di allarme predefinite. L'intelligenza artificiale può integrare questi sistemi di sicurezza analizzando i modelli derivanti da molteplici segnali.

Ad esempio, una combinazione di decadimento anomalo della pressione, comportamento delle valvole, dati dei sensori del quadro elettrico e fluttuazioni di flusso può indicare una condizione anomala anche quando le singole misurazioni rimangono entro i limiti normali.

L'intelligenza artificiale può classificare questi modelli e dare priorità ai potenziali problemi.

Tuttavia, l'intelligenza artificiale non dovrebbe sostituire i sistemi di sicurezza dedicati, i dispositivi di interblocco, le apparecchiature di rilevamento del gas, i sistemi di arresto di emergenza o i controlli ingegneristici consolidati. Dovrebbe invece fungere da ulteriore livello di monitoraggio e diagnostica.

Questa distinzione è particolarmente importante per le applicazioni di fornitura di gas ad elevata purezza e pericolosi.

8. Intelligenza artificiale per la previsione del comportamento di consegna dei precursori
I diversi precursori presentano proprietà fisiche e chimiche differenti. La pressione di vapore, la sensibilità alla temperatura, le caratteristiche di condensazione, l'esaurimento della sorgente e la configurazione di erogazione possono influenzare le prestazioni del sistema.

I modelli di intelligenza artificiale possono utilizzare i dati operativi storici per prevedere il comportamento di consegna in diverse condizioni.

Ad esempio, quando la pressione di alimentazione diminuisce gradualmente, il sistema potrebbe dover compensare modificando il controllo della pressione o la gestione della temperatura. Un modello di intelligenza artificiale può identificare queste tendenze e stimare quando le attuali condizioni operative potrebbero non garantire più un'erogazione ottimale.

Questa capacità predittiva può aiutare gli operatori a prepararsi alla sostituzione della fonte, a regolare i parametri di processo o a programmare la manutenzione prima che la produzione venga influenzata in modo significativo.

9. Migliorare l'integrazione del sistema
Gli impianti moderni per la produzione di semiconduttori si affidano sempre più ad apparecchiature interconnesse e a sistemi centralizzati di gestione della produzione (MES). I sistemi di erogazione del gas CVD possono integrarsi in un'infrastruttura dati più ampia.

L'intelligenza artificiale può integrare informazioni provenienti dal quadro elettrico del gas, dagli strumenti di processo, dal sistema di gestione degli impianti, dal database di manutenzione e dai registri di produzione.

Ciò consente di ottenere una visione più completa delle prestazioni del processo.

Ad esempio, l'intelligenza artificiale può correlare il consumo dei precursori con la produzione di wafer, l'utilizzo delle apparecchiature, il tipo di ricetta, gli interventi di manutenzione e i risultati del processo. Gli ingegneri possono quindi identificare le condizioni operative che producono la migliore combinazione di qualità ed efficienza.

Questo tipo di analisi intersistemica è difficile da realizzare tramite il solo controllo PLC isolato.

10. Sfide nell'implementazione dell'IA
Nonostante i suoi vantaggi, l'implementazione dell'IA richiede un'attenta progettazione.

Innanzitutto, i modelli di intelligenza artificiale dipendono fortemente dalla qualità dei dati. Letture errate dei sensori, dati mancanti, calibrazione incoerente o dati storici insufficienti possono ridurre l'affidabilità del modello.

In secondo luogo, i sistemi di alimentazione del gas per semiconduttori richiedono livelli estremamente elevati di pulizia e affidabilità. L'integrazione dell'IA non deve compromettere l'integrità dell'hardware esistente o dell'architettura di controllo.

In terzo luogo, i modelli di intelligenza artificiale dovrebbero essere validati prima di poter influenzare i parametri critici del processo. In molte applicazioni, una strategia di implementazione più sicura consiste nell'iniziare con il monitoraggio e la formulazione di raccomandazioni prima di introdurre il controllo autonomo a circuito chiuso.

Un altro aspetto importante da considerare è la sicurezza informatica. I sistemi di distribuzione del gas connessi possono potenzialmente entrare a far parte di una rete industriale più ampia, rendendo essenziali il controllo degli accessi, la protezione dei dati e la sicurezza del sistema.

Infine, l'IA dovrebbe integrare i principi ingegneristici consolidati, anziché sostituirli. La corretta selezione dei componenti, i materiali ad elevata purezza, le connessioni a tenuta stagna, i regolatori di flusso di massa (MFC) precisi, la filtrazione efficace, un'adeguata gestione termica e una logica di controllo robusta rimangono elementi fondamentali.

11. Il futuro della fornitura di gas CVD basata sull'intelligenza artificiale
Il futuro della fornitura di gas CVD sarà probabilmente caratterizzato da livelli crescenti di intelligenza e automazione.

I sistemi basati sull'intelligenza artificiale potrebbero passare dal semplice monitoraggio all'ottimizzazione predittiva, al controllo adattivo e alla gestione autonoma dei processi. I modelli di apprendimento automatico possono apprendere continuamente dai dati di produzione e migliorare la loro comprensione del comportamento delle apparecchiature.

I sistemi futuri potrebbero ottimizzare automaticamente il flusso dei precursori, la pressione, la temperatura e le sequenze di spurgo in base ai requisiti di produzione, mantenendo al contempo i limiti di sicurezza e di processo predefiniti.

La combinazione di intelligenza artificiale, sensori IoT, gemelli digitali, PLC avanzati e hardware ad alte prestazioni per l'erogazione di gas potrebbe dare vita a una nuova generazione di infrastrutture intelligenti per la distribuzione di prodotti chimici.

Per i produttori di apparecchiature, questa tendenza crea anche opportunità per sviluppare armadi per gas più intelligenti, moduli di erogazione dei precursori, pannelli di controllo della pressione e sistemi automatizzati di distribuzione del gas.

Modulo di erogazione di fluidi chimici e sistema di erogazione di sostanze chimiche
Modulo di erogazione di fluidi chimici e sistema di erogazione di sostanze chimiche
Conclusione
L'intelligenza artificiale sta rivoluzionando il modo in cui i sistemi di somministrazione dei precursori per la dialisi cardiovascolare vengono monitorati, ottimizzati e manutenuti. Analizzando i dati dei sensori in tempo reale e le informazioni storiche sui processi, l'IA può contribuire a migliorare la stabilità del flusso, ottimizzare il consumo dei precursori, prevedere il degrado delle apparecchiature, rilevare anomalie e supportare una manutenzione più efficiente.

Il valore più grande dell'intelligenza artificiale non risiede semplicemente nell'automazione. È la capacità di identificare relazioni complesse tra pressione, temperatura, flusso, condizioni delle apparecchiature e prestazioni del processo, relazioni che i metodi di controllo tradizionali potrebbero non cogliere appieno.

Per i produttori di semiconduttori e i fornitori di apparecchiature CVD, l'integrazione dell'intelligenza artificiale con le tecnologie di erogazione di gas ad alta purezza rappresenta un passo importante verso una produzione più intelligente ed efficiente. Man mano che i processi di produzione dei semiconduttori diventano sempre più precisi ed esigenti, i sistemi intelligenti di erogazione dei precursori svolgeranno un ruolo sempre più importante nel migliorare la stabilità del processo, ridurre gli sprechi chimici, supportare la manutenzione predittiva e massimizzare l'efficienza complessiva della produzione.

In definitiva, la soluzione più efficace combinerà l'intelligenza artificiale con una comprovata ingegneria di erogazione del gas. Materiali ad elevata purezza, valvole di precisione, regolatori affidabili, controllori di flusso di massa accurati, sistemi di sicurezza robusti e software avanzati devono lavorare insieme come un'unica piattaforma integrata. Questa combinazione può fornire le basi per sistemi di produzione CVD di nuova generazione più efficienti, prevedibili e reattivi alle moderne esigenze di produzione di semiconduttori.

Per saperne di più su come l'intelligenza artificiale sta migliorando l'efficienza dell'erogazione del precursore gassoso CVD per i sistemi avanzati di produzione di semiconduttori, potete visitare il sito web di Jewellok all'indirizzo https://www.jewellok.com/.
