Nella produzione di semiconduttori, i gas di processo devono essere forniti alle apparecchiature di produzione con livelli estremamente elevati di purezza, stabilità e ripetibilità. Anche una contaminazione minima, fluttuazioni di pressione o la generazione di particelle possono influire sulla qualità dei wafer, sull'uniformità del processo, sull'affidabilità delle apparecchiature e sulla resa produttiva complessiva. Con la continua evoluzione dei processi di produzione di semiconduttori verso geometrie sempre più ridotte e strutture dei materiali più complesse, le prestazioni del sistema di alimentazione del gas sono diventate di fondamentale importanza.

Un regolatore di pressione ad altissima purezza (regolatore di pressione UHP) è un componente fondamentale nei sistemi di alimentazione del gas per semiconduttori. Controlla e stabilizza la pressione del gas dalla sorgente, come una bombola di gas ad alta pressione, un armadio per gas o una fornitura di gas sfuso, prima che il gas raggiunga le apparecchiature di processo a valle. A differenza dei regolatori industriali convenzionali, i regolatori UHP sono progettati specificamente per ridurre al minimo la contaminazione, la generazione di particelle, il volume morto, le perdite e il degassamento.

Questo articolo illustra la costruzione, i principi di funzionamento, i materiali, i requisiti prestazionali, le applicazioni e i criteri di selezione dei regolatori di pressione ad altissima purezza per i sistemi di alimentazione di gas per semiconduttori.


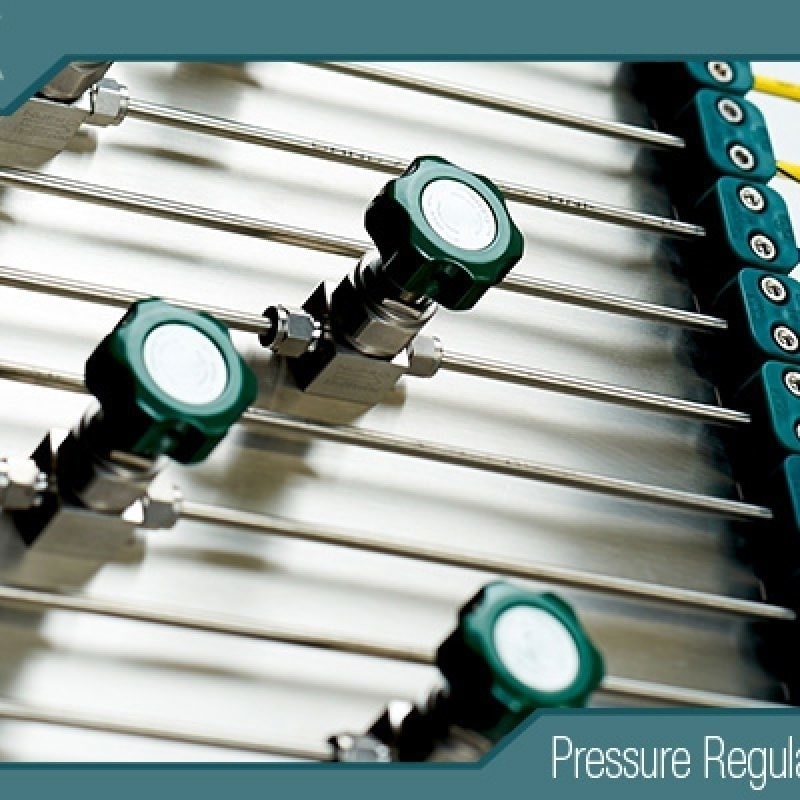

Che cos'è un regolatore di pressione ad altissima purezza?
Un regolatore di pressione ad altissima purezza è un dispositivo di controllo della pressione di precisione progettato per ridurre e mantenere la pressione di gas ad alta purezza o speciali, riducendo al minimo la contaminazione lungo tutto il percorso del flusso di gas.

In un tipico impianto di produzione di semiconduttori, i gas possono essere forniti a pressioni relativamente elevate da bombole o sistemi di alimentazione di massa. Le apparecchiature per i processi di produzione di semiconduttori, tuttavia, richiedono normalmente una pressione molto più bassa e altamente stabile. Il regolatore funge da raccordo tra questi livelli di pressione.

Un regolatore UHP svolge generalmente diverse funzioni importanti:

Riduce la pressione in ingresso alla pressione richiesta a valle
Mantiene una pressione di uscita stabile in condizioni di flusso variabili.
Riduce al minimo la generazione di particelle e la contaminazione da gas
Previene perdite esterne e interne
Garantisce un controllo della pressione ripetibile
Protegge i componenti a valle e le apparecchiature di processo
Garantisce la consegna sicura e affidabile di gas pericolosi, corrosivi, tossici o reattivi.
A seconda dell'applicazione, i regolatori di pressione UHP possono essere installati in armadi per gas, pannelli per gas, scatole di derivazione valvole, sistemi point-of-use, sistemi per gas speciali e reti di distribuzione di gas per processi di semiconduttori.

Perché la regolazione della pressione è importante nella produzione di semiconduttori
I processi di fabbricazione dei semiconduttori dipendono da flussi e pressioni di gas controllati con precisione. Processi come la deposizione chimica da fase vapore (CVD), la deposizione a strati atomici (ALD), l'incisione al plasma, l'impiantazione ionica, l'ossidazione, la diffusione e la pulizia della camera possono utilizzare gas altamente specializzati.

Se la pressione del gas è instabile, il flusso di gas risultante può fluttuare. Ciò può influenzare la velocità di reazione, le caratteristiche del plasma, lo spessore del deposito, la velocità di incisione e l'uniformità del processo.

Ad esempio, un regolatore con scarsa stabilità di pressione può causare variazioni di pressione a valle durante le modifiche del consumo di gas. Queste fluttuazioni possono portare a condizioni di processo incoerenti e potenzialmente ridurre la ripetibilità da wafer a wafer o da lotto a lotto.

Un regolatore di pressione UHP progettato correttamente contribuisce a creare un ambiente di pressione stabile tra la fonte di gas e l'apparecchiatura di processo. Ciò contribuisce a una fornitura di gas prevedibile e a un migliore controllo del processo.

Caratteristiche principali di progettazione dei regolatori di pressione UHP
La progettazione di un regolatore di pressione per semiconduttori differisce in modo significativo da quella di un regolatore industriale per uso generale.

1. Materiali umidi ad elevata purezza
Le superfici interne a contatto con il gas devono essere realizzate con materiali adatti ad applicazioni con semiconduttori ad elevata purezza.

L'acciaio inossidabile 316L di alta qualità è ampiamente utilizzato per la sua resistenza alla corrosione, la sua robustezza meccanica e la sua idoneità alla finitura superficiale di precisione. Per applicazioni più esigenti, è possibile selezionare materiali e processi produttivi che riducano ulteriormente la contaminazione e migliorino la resistenza alla corrosione.

I componenti a contatto con il fluido possono includere il corpo del regolatore, il diaframma, la sede della valvola, le molle, i raccordi e i passaggi di flusso interni. La compatibilità dei materiali deve essere valutata in base al gas di processo specifico.

2. Superfici interne elettrolucidate
La condizione superficiale è un fattore importante nei sistemi a gas ad altissima pressione. Le superfici interne ruvide possono costituire punti di accumulo per particelle, umidità o altri contaminanti.

L'elettrolucidatura può migliorare la qualità superficiale dei componenti in acciaio inossidabile rimuovendo una quantità controllata di materiale e producendo una superficie più liscia e pulita.

Una finitura interna di alta qualità può contribuire a ridurre la ritenzione di particelle e a facilitare la pulizia e lo spurgo del sistema.

3. Costruzione con diaframma metallico
Molti regolatori UHP a semiconduttore utilizzano un diaframma metallico per separare il meccanismo di rilevamento dal percorso del flusso di gas.

La tecnologia a diaframma metallico offre diversi vantaggi:

Bassa permeazione
Eccellente isolamento del gas
Rischio di contaminazione ridotto
Buona sensibilità alla pressione
Funzionamento affidabile anche dopo cicli ripetuti
A seconda del design del regolatore e dei requisiti di compatibilità con i gas, per le applicazioni più esigenti possono essere utilizzati materiali speciali per il diaframma.

4. Basso volume interno
Un altro aspetto importante da considerare nella progettazione è la riduzione al minimo del volume interno.

Un regolatore con un volume interno eccessivo può aumentare la quantità di gas intrappolato all'interno del componente. Ciò può rendere più difficile lo spurgo e aumentare il rischio di contaminazione da gas residui.

I design a basso volume contribuiscono a migliorare la sostituzione del gas durante i cicli di spurgo e possono favorire una stabilizzazione più rapida durante il cambio di gas.

5. Elevata tenuta stagna
Le perdite di gas rappresentano una delle principali problematiche nei sistemi di alimentazione del gas per semiconduttori, soprattutto quando sono coinvolti gas tossici, corrosivi, infiammabili o piroforici.

I regolatori UHP sono pertanto progettati con strutture di tenuta estremamente affidabili. Connessioni, diaframmi, sedi delle valvole e componenti del corpo valvola progettati con cura contribuiscono a ridurre al minimo sia le perdite esterne che quelle interne.

I test di tenuta e i test di tenuta all'elio possono essere integrati nelle procedure di produzione e controllo qualità in base all'applicazione e ai requisiti del cliente.

Principio di funzionamento del regolatore di pressione
Il principio di funzionamento di base è relativamente semplice.

Il gas ad alta pressione entra nel regolatore attraverso la porta di ingresso. Un meccanismo di rilevamento monitora la pressione a valle. Il regolatore regola quindi l'apertura della valvola interna per mantenere la pressione di uscita desiderata.

Quando la pressione a valle diminuisce, il regolatore reagisce consentendo il passaggio di una maggiore quantità di gas. Quando la pressione a valle aumenta verso il valore impostato, la valvola limita il flusso di gas.

Nelle applicazioni a semiconduttore, questo processo di controllo deve essere estremamente stabile, poiché anche variazioni di pressione relativamente piccole possono influenzare i regolatori di flusso di massa a valle e le condizioni di processo.

Il regolatore deve quindi garantire un controllo della pressione prevedibile in funzione delle diverse pressioni di ingresso e portate.

Regolatori di pressione UHP in armadi per gas
Gli armadi per gas sono comunemente utilizzati per immagazzinare e controllare in sicurezza le bombole di gas impiegate nei processi di produzione dei semiconduttori. All'interno di un armadio per gas, il regolatore di pressione è uno dei componenti chiave del sistema di erogazione del gas.

Una configurazione tipica può includere:

Bombola del gas → Valvola della bombola → Filtro → Regolatore di pressione UHP → Valvola di intercettazione → Sensore di pressione → Regolatore di flusso di massa → Apparecchiatura di processo

La configurazione esatta varia a seconda del gas, dell'architettura del sistema, dei requisiti di sicurezza e dello strumento di processo.

Nel caso di gas pericolosi, il regolatore deve funzionare in sinergia con valvole automatiche, sistemi di rilevamento del gas, sistemi di spurgo, dispositivi di protezione contro il flusso eccessivo e altri componenti di sicurezza.

Il regolatore deve inoltre essere compatibile con il sistema di controllo automatizzato dell'armadio del gas, laddove sia richiesta la gestione automatica della pressione.

Applicazioni nella fornitura di gas ai semiconduttori
I regolatori di pressione ad altissima purezza trovano impiego in una vasta gamma di applicazioni nel settore dei semiconduttori e della produzione avanzata.

Consegna di gas CVD
La deposizione chimica da fase vapore richiede un'erogazione precisa dei gas precursori e di processo. Una regolazione stabile della pressione contribuisce a garantire condizioni del gas costanti al sistema di controllo del flusso di massa e alla camera di processo.

Sistemi a gas ALD
La deposizione a strati atomici (ALD) richiede un'erogazione del precursore e una commutazione del gas altamente controllate. Un basso volume interno e ottime caratteristiche di spurgo possono essere particolarmente utili nei sistemi di erogazione del gas per ALD.

Pannelli di gas per incisione
La deposizione al plasma può utilizzare gas corrosivi e reattivi. I materiali dei regolatori devono pertanto garantire un'adeguata compatibilità chimica e un'affidabilità a lungo termine.

Sistemi di gas speciali
Gli impianti di produzione di semiconduttori possono utilizzare gas con diverse proprietà chimiche, tra cui gas inerti, ossidanti, riducenti, tossici, corrosivi e reattivi. La scelta del regolatore deve sempre basarsi sulla composizione effettiva del gas, sulla pressione, sulla temperatura e sulle condizioni operative.

Consegna del gas al punto di utilizzo
Nel punto di utilizzo, la regolazione della pressione può fornire il controllo finale della pressione necessario prima che il gas entri nelle apparecchiature di processo. I regolatori UHP compatti possono essere integrati in pannelli di distribuzione del gas e moduli di distribuzione localizzati.

Come scegliere il regolatore di pressione UHP più adatto
La scelta di un regolatore di pressione richiede ben più che la semplice corrispondenza tra la pressione di ingresso e quella di uscita.

Compatibilità del gas
La prima cosa da considerare è il gas di processo. Il corpo del regolatore, il diaframma, la sede, le guarnizioni e gli altri componenti a contatto con il gas devono essere chimicamente compatibili con il gas stesso.

Nel caso di gas corrosivi o altamente reattivi, la compatibilità dei materiali diventa particolarmente importante.

Pressione di ingresso e di uscita
Il regolatore deve essere dimensionato per la pressione massima di ingresso della fonte di gas e per la pressione di esercizio richiesta a valle.

Gli ingegneri devono tenere in considerazione sia le normali condizioni operative sia le possibili variazioni di pressione.

Portata
La portata deve corrispondere al consumo effettivo di gas dell'applicazione.

Un regolatore sottodimensionato può causare un'eccessiva caduta di pressione, mentre un regolatore sovradimensionato può fornire una scarsa risoluzione di controllo in condizioni di bassa portata.

Tipo di connessione
I collegamenti più comuni per i sistemi a gas UHP includono connessioni di tipo VCR e altre configurazioni di tubi o raccordi ad alta integrità.

Il collegamento deve essere compatibile con la tubazione, la valvola, il pannello del gas e le apparecchiature a valle, mantenendo al contempo la pulizia e la tenuta stagna richieste.

Finitura e pulizia della superficie
Nelle applicazioni a semiconduttore, la qualità e la pulizia delle superfici interne sono fondamentali. I clienti possono specificare i requisiti per il trattamento delle superfici, il controllo delle particelle, la pulizia, l'imballaggio e l'ispezione.

Stabilità della pressione
Il regolatore deve garantire una pressione di uscita stabile al variare della pressione e della portata in ingresso. Le specifiche prestazionali devono essere valutate in condizioni operative realistiche, anziché basarsi esclusivamente sui valori nominali di pressione.

Importanza della produzione e della pulizia
Un regolatore di pressione UHP ad alte prestazioni non è definito solo dalla progettazione dei suoi componenti. Anche la produzione, la pulizia, l'assemblaggio, il collaudo e l'imballaggio sono altrettanto importanti.

La lavorazione di precisione deve essere attentamente controllata per prevenire la formazione di bave, particelle e difetti superficiali. Dopo la lavorazione e il trattamento superficiale, i componenti devono essere sottoposti a procedure di pulizia appropriate per rimuovere oli, residui, particelle e altri contaminanti.

L'assemblaggio deve essere eseguito in un ambiente controllato, idoneo al livello di pulizia richiesto.

A seconda delle specifiche del cliente, i prodotti finali possono subire le seguenti modifiche:

Test di tenuta dell'elio
Test di pressione
Test funzionali
Ispezione delle particelle
Ispezione dimensionale
Ispezione della finitura superficiale
Verifica della pulizia
Ispezione dell'imballaggio
Anche un imballaggio adeguato è importante, perché un regolatore pulito può contaminarsi durante il trasporto o lo stoccaggio se non è adeguatamente protetto.

Regolatori UHP e affidabilità del sistema
Il regolatore è solo una parte di un sistema di alimentazione del gas per semiconduttori, ma le sue prestazioni possono influenzare l'intero sistema.

Un regolatore affidabile contribuisce a mantenere una pressione stabile per i componenti a valle, come regolatori di flusso di massa, valvole, filtri e strumenti di processo.

Una regolazione inadeguata della pressione può contribuire a flussi instabili, regolazioni non necessarie delle apparecchiature, variazioni di processo e problemi di manutenzione.

Per questo motivo, i produttori di semiconduttori e gli integratori di sistemi a gas dovrebbero considerare il regolatore come parte integrante dell'architettura complessiva di controllo della pressione, piuttosto che come un componente isolato.

Tendenze future nella regolazione della pressione nei semiconduttori
Con il continuo sviluppo della produzione di semiconduttori, i sistemi di erogazione del gas diventano sempre più automatizzati, compatti e intelligenti.

È probabile che i futuri regolatori di pressione UHP pongano maggiore enfasi su:

Stabilità della pressione migliorata
Volume interno più piccolo
Maggiore capacità di flusso
Migliore resistenza alla corrosione
Tecnologia avanzata del diaframma
Monitoraggio digitale della pressione
Diagnostica automatizzata
Manutenzione predittiva
Compatibilità migliorata con armadietti a gas intelligenti
Livelli più elevati di tracciabilità della produzione
L'integrazione con sensori e sistemi di controllo digitali può fornire maggiori informazioni sul comportamento della pressione e sulle prestazioni delle apparecchiature. Ciò può supportare la manutenzione predittiva e aiutare gli ingegneri a identificare condizioni operative anomale prima che influiscano sulla produzione.

raccordi per tubi ad alta purezza e lucidatura
raccordi per tubi ad alta purezza e lucidatura
Conclusione
Un regolatore di pressione ad altissima purezza per sistemi di erogazione di gas per semiconduttori è un componente fondamentale per garantire un'erogazione di gas di processo stabile, pulita e affidabile. Le sue prestazioni influenzano direttamente la stabilità della pressione a valle, il controllo del flusso di gas, la protezione delle apparecchiature e la coerenza del processo.

Per le applicazioni nel settore dei semiconduttori, la progettazione dei regolatori deve tenere conto di diversi fattori, tra cui la semplice riduzione della pressione. È necessario considerare anche i materiali, la finitura superficiale interna, la tecnologia del diaframma, la tenuta stagna, il volume interno, la pulizia, la compatibilità con i gas, la capacità di flusso e la qualità di produzione.

Poiché i processi di produzione dei semiconduttori diventano sempre più sensibili alla contaminazione e alle variazioni di pressione, la domanda di regolatori di pressione UHP ad alte prestazioni continuerà a crescere. Selezionando il regolatore appropriato e integrandolo correttamente in armadi per gas, pannelli per gas e sistemi di erogazione a punto d'uso, i produttori di semiconduttori possono realizzare infrastrutture di distribuzione del gas più stabili e affidabili per applicazioni di processo avanzate.
