Come funziona un regolatore di pressione per bombole di azoto?

Come funziona un regolatore di pressione per bombole di azoto?

I regolatori di pressione sono dispositivi essenziali in diverse applicazioni industriali, mediche e scientifiche in cui vengono utilizzati gas compressi come l'azoto. Un regolatore di pressione per bombole di azoto controlla specificamente la pressione dell'azoto rilasciato da una bombola ad alta pressione, garantendo che venga erogato a una pressione inferiore, sicura e costante, adatta alle apparecchiature o ai processi a valle. Comprendere il funzionamento di questi regolatori è fondamentale per ingegneri, tecnici e utenti che gestiscono gas compressi, al fine di mantenere sicurezza, efficienza e precisione.

L'azoto, un gas inerte che costituisce circa il 78% dell'atmosfera terrestre, viene comunemente immagazzinato in bombole a pressioni comprese tra 2,000 e 3,000 psi (libbre per pollice quadrato) o superiori. L'uso diretto del gas a pressioni così elevate può essere pericoloso, causando danni alle apparecchiature, perdite o persino esplosioni. Il regolatore di pressione funge da regolatore, riducendo e stabilizzando la pressione di uscita. Questo articolo approfondisce la meccanica, i componenti, le tipologie e i principi operativi dei regolatori di pressione delle bombole di azoto, fornendo una panoramica tecnica completa.




miglior regolatore di grado semiconduttore a purezza ultra elevata a stadio singolo
Fondamenti della regolazione della pressione

Fondamentalmente, un regolatore di pressione funziona secondo il principio di bilanciamento delle forze per mantenere una pressione di uscita costante nonostante le variazioni della pressione di ingresso o della portata richiesta. Per le bombole di azoto, il regolatore deve gestire la diminuzione della pressione nella bombola man mano che il gas si esaurisce, mantenendo costante la pressione di mandata.

I principi fisici di base coinvolti derivano dalla legge di Boyle, che afferma che la pressione di un gas è inversamente proporzionale al suo volume a temperatura costante. Tuttavia, i regolatori si concentrano maggiormente sull'equilibrio delle forze utilizzando molle, membrane o pistoni. Quando il gas entra nel regolatore dal cilindro, incontra un meccanismo a valvola che ne limita il flusso. La pressione di uscita viene rilevata e confrontata con un valore di riferimento, regolando di conseguenza l'apertura della valvola.

In una configurazione tipica, il regolatore si collega alla valvola della bombola tramite un ingresso filettato. L'utente imposta la pressione di uscita desiderata utilizzando una manopola di regolazione, che comprime una molla. Questa forza elastica si oppone alla pressione del gas su un elemento sensibile, come un diaframma, per controllare l'otturatore o la sede della valvola.



Componenti chiave di un regolatore di pressione dell'azoto

Un regolatore di pressione standard per bombole di azoto è costituito da diversi componenti critici, ognuno dei quali svolge un ruolo nella riduzione e nel controllo della pressione:

Porta di ingresso e collegamento: è qui che il regolatore si collega alla bombola di azoto. In genere è dotato di un raccordo CGA (Compressed Gas Association), come il CGA-580 per l'azoto, che garantisce un collegamento sicuro e a tenuta stagna. La porta di ingresso gestisce pressioni elevate fino a 3,000 psi.
Manometro ad alta pressione: montato sul corpo del regolatore, questo manometro mostra la pressione interna della bombola, consentendo agli utenti di monitorare i livelli di gas. Di solito è calibrato in psi o bar.
Manopola o vite di regolazione: questo componente dell'interfaccia utente consente di impostare la pressione di uscita. Ruotandola in senso orario si aumenta la pressione comprimendo la molla principale, mentre ruotandola in senso antiorario la si riduce.
Molla principale: una molla di compressione elicoidale che fornisce la forza di riferimento per la pressione di uscita desiderata. La sua tensione determina il punto di regolazione.
Elemento sensibile (membrana o pistone): la membrana, spesso realizzata in gomma, neoprene o acciaio inossidabile, rileva la pressione a valle. Nei regolatori a pistone, un pistone sostituisce la membrana per applicazioni a pressione più elevata. Questo elemento si muove in risposta alle variazioni di pressione, azionando la valvola.
Gruppo valvola (otturatore e sede): l'otturatore è un otturatore mobile che sigilla la sede per controllare il flusso del gas. Quando la pressione a valle scende al di sotto del valore di riferimento, l'elemento sensibile allontana l'otturatore dalla sede, consentendo il passaggio di una maggiore quantità di gas.
Manometro di bassa pressione: misura la pressione di uscita regolata, assicurando che corrisponda al punto di regolazione.
Porta di uscita: punto di uscita del gas regolato, spesso collegata a tubi flessibili o apparecchiature. Può includere una valvola a spillo per il controllo preciso del flusso.
Cofano o alloggiamento: involucro esterno che racchiude i componenti interni, garantendo protezione e integrità strutturale.
Valvola di sicurezza (opzionale): in alcuni modelli, una valvola di sicurezza scarica la pressione in eccesso per evitare una sovrapressurizzazione.
Questi componenti lavorano in sinergia per ottenere un controllo preciso della pressione. Materiali come ottone, acciaio inossidabile o alluminio sono scelti per la loro resistenza alla corrosione, soprattutto perché l'azoto non è corrosivo ma può essere utilizzato in ambienti umidi.



Principi operativi: regolatori monostadio vs. regolatori bistadio

I regolatori di pressione per bombole di azoto sono disponibili in configurazioni monostadio e bistadio, ciascuna adatta a diverse applicazioni in base alle esigenze di precisione.

Regolatori monostadio

Un regolatore monostadio riduce la pressione in un'unica fase, passando dalla pressione della bombola alla pressione di mandata. Ecco come funziona:

– Il gas entra nell’ingresso ad alta pressione e scorre nella camera della valvola.

– La pressione a valle agisce sulla membrana, spingendola verso l’alto contro la molla principale.

– Se la pressione di uscita è inferiore al valore di riferimento, la forza della molla prevale, spingendo la membrana verso il basso. Questo movimento, tramite uno stelo o un collegamento, solleva l'otturatore dalla sede, consentendo al gas di fluire nella camera di bassa pressione.

– Man mano che la pressione aumenta a valle, si equalizza con la forza della molla, chiudendo leggermente la valvola per mantenere l'equilibrio.

– Questo circuito di feedback garantisce una pressione di uscita costante.

Tuttavia, i regolatori monostadio soffrono di un "effetto di caduta" o "effetto pressione di alimentazione", per cui la pressione di uscita diminuisce al diminuire della pressione nella bombola o all'aumentare della portata. Per le applicazioni con azoto che richiedono una pressione stabile, come la cromatografia, questo può rappresentare una limitazione.

Regolatori a due stadi

Per una maggiore precisione, i regolatori a due stadi utilizzano un processo di riduzione sequenziale. Il primo stadio riduce la pressione della bombola a un livello intermedio (ad esempio, 200-500 psi), e il secondo stadio la riduce ulteriormente fino al valore finale (ad esempio, 0-100 psi).

– Il primo stadio funziona come un regolatore monostadio ma con un setpoint fisso.

– La sua uscita alimenta il secondo stadio, che ha un setpoint regolabile.

Questo design riduce al minimo il droop perché il secondo stadio riceve una pressione di ingresso relativamente costante dal primo stadio. I regolatori a due stadi sono ideali per l'azoto nella saldatura di precisione, nell'alimentazione di gas da laboratorio o nella distribuzione di bevande.

Il vantaggio è evidente nelle curve di prestazione: il modello monostadio presenta un decadimento della pressione più ripido, mentre il modello a due stadi mantiene un'uscita piatta su un ampio intervallo di ingresso.



Tipi di regolatori di pressione dell'azoto

Oltre alle fasi, i regolatori variano in base alla progettazione e all'applicazione:

A membrana: comune per uso generale, offre buona sensibilità e basso rischio di contaminazione. La membrana flessibile isola la molla dal percorso del gas.
A pistone: utilizzato per applicazioni ad alta pressione o portata elevata. Un pistone scorre in un cilindro, garantendo robustezza ma potenzialmente introducendo maggiore attrito.
Regolatori di contropressione: mantengono la pressione a monte scaricando il gas in eccesso, utili nei sistemi di copertura con azoto.
Regolatori di linea: installati a valle per un controllo preciso nelle linee di distribuzione.
Regolatori speciali: per azoto ad altissima purezza, dotati di superfici elettrolucidate e guarnizioni metallo su metallo per prevenire la contaminazione.
La selezione dipende da fattori quali la pressione massima di ingresso, l'intervallo di uscita, la portata (in SCFM – piedi cubi standard al minuto) e la compatibilità dei materiali.



Dinamica dei fluidi e caratteristiche del flusso

Il flusso attraverso un regolatore coinvolge la dinamica dell'orifizio. L'apertura della valvola crea una restrizione e il gas si espande adiabaticamente, raffreddandosi leggermente (effetto Joule-Thomson per l'azoto).

Per l'azoto, essendo un gas ideale, gli effetti di comprimibilità sono minimi a temperatura ambiente.

I regolatori devono gestire il flusso sonico se i rapporti di pressione superano i valori critici, causando un flusso strozzato in cui la velocità raggiunge Mach 1 alla gola.



Considerazioni sulla sicurezza e manutenzione

La sicurezza è fondamentale con l'azoto ad alta pressione. I regolatori includono dispositivi come dischi di rottura o valvole di sicurezza impostate a 1.5 volte la pressione massima di esercizio.

Gli utenti devono:

– Verificare la presenza di perdite utilizzando acqua saponata.

– Evitare olio o grasso, poiché l’azoto può favorire la combustione in scenari di arricchimento di ossigeno (sebbene l’N2 puro sia inerte).

– Conservare le bombole in posizione verticale e fissare i regolatori quando non vengono utilizzati.

La manutenzione prevede la taratura periodica del manometro, la sostituzione della membrana e la pulizia. Con il tempo, le sedi possono usurarsi, causando un lento aumento della pressione.

Nelle aree pericolose vengono utilizzati regolatori antideflagranti con certificazione ATEX.



Applicazioni dei regolatori di pressione dell'azoto

L'inerzia dell'azoto lo rende versatile:

– Industriale: nella saldatura (ad esempio, TIG) per proteggere gli archi, regolato a 20-50 psi.

– Medico: per criochirurgia o miscelazione di gas, con erogazione precisa a bassa pressione.

– Alimenti e bevande: spurgo delle linee o carbonatazione, a 30-60 psi.

– Laboratori: la gascromatografia richiede una pressione stabile di 10-100 psi.

– Aerospaziale: sistemi di prova ad alti flussi.

In ogni caso, il regolatore garantisce prestazioni costanti, prevenendo fluttuazioni che potrebbero rovinare i processi.



Funzionalità avanzate e innovazioni

I regolatori moderni incorporano manometri digitali, trasduttori di pressione per il monitoraggio remoto e valvole di intercettazione automatiche.

I regolatori intelligenti con integrazione IoT consentono la manutenzione predittiva tramite sensori di vibrazione o pressione.

Per applicazioni ad alta purezza, i modelli con camicia sotto vuoto riducono al minimo la fuoriuscita di gas.

La ricerca sui regolatori microfluidici promette la miniaturizzazione dei dispositivi portatili.



Sfide e risoluzione dei problemi

I problemi comuni includono:

– Congelamento del regolatore: dovuto al rapido raffreddamento dovuto all’espansione, mitigato dal riscaldamento dei regolatori.

– Chatter: oscillazione della valvola dovuta all’instabilità, risolta tramite smorzatori o limitatori di flusso.

– Perdita: da guarnizioni usurate, che richiedono la sostituzione.

La risoluzione dei problemi prevede il controllo degli indicatori, l'ascolto di eventuali sibili e la verifica dei punti di regolazione.




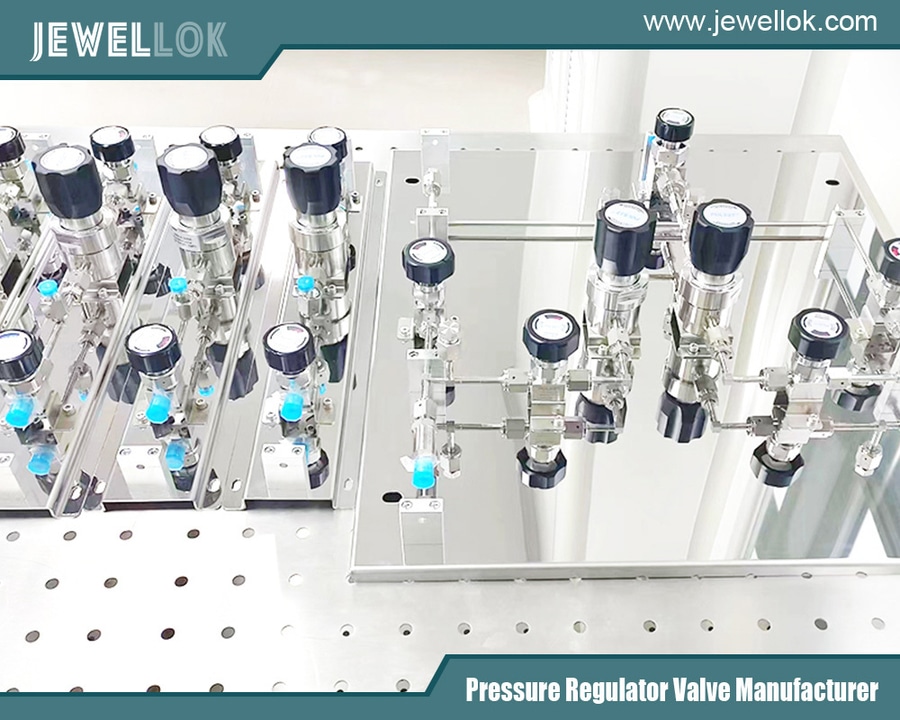

Sistemi e componenti di controllo dei fluidi semiconduttori
Conclusione

Un regolatore di pressione per bombole di azoto è un dispositivo sofisticato che trasforma il gas immagazzinato ad alta pressione in un flusso utilizzabile e controllato attraverso l'equilibrio meccanico delle forze e il feedback. Dai modelli monostadio di base ai sistemi avanzati a due stadi, garantiscono sicurezza e affidabilità in tutti i settori. Comprendendone i componenti, i principi e le applicazioni, gli utenti possono ottimizzare le prestazioni e ridurre i rischi. Con l'evoluzione della tecnologia, questi regolatori continuano ad adattarsi, supportando le innovazioni nella gestione del gas.
