Nella produzione di semiconduttori, la precisione, la purezza e la stabilità della pressione dell'erogazione del gas influenzano direttamente la coerenza del processo, la qualità dei wafer, l'affidabilità delle apparecchiature e la resa produttiva. Poiché i processi di produzione dei semiconduttori si evolvono verso geometrie sempre più piccole e nodi di processo più complessi, i regolatori di pressione industriali convenzionali spesso non sono in grado di soddisfare i rigorosi requisiti degli ambienti di camera bianca avanzati. Ciò ha incrementato la domanda di regolatori di pressione ad altissima purezza, progettati specificamente per i sistemi di erogazione di gas per semiconduttori.

Un produttore affidabile di regolatori di pressione ad altissima purezza per applicazioni nel settore dei semiconduttori deve offrire molto più di un semplice dispositivo di riduzione della pressione. Il regolatore deve combinare materiali ad elevata purezza, controllo preciso della pressione, basse perdite, geometria interna ottimizzata, finitura superficiale avanzata, pulizia rigorosa e un controllo qualità affidabile. Deve inoltre integrarsi perfettamente con cabine a gas, pannelli a gas, deposizione chimica da fase vapore (CVD), deposizione a strati atomici (ALD), incisione, impiantazione ionica e altre apparecchiature per i processi di produzione di semiconduttori.


Valvola di riduzione della pressione a membrana in acciaio inossidabile 316l ad altissima purezza
Che cos'è un regolatore di pressione ad altissima purezza?
Un regolatore di pressione ad altissima purezza è un componente di precisione per il controllo della pressione, progettato per ridurre e stabilizzare la pressione di gas ad alta purezza o speciali utilizzati in processi produttivi critici.

A differenza dei regolatori generici, i regolatori UHP sono progettati per ridurre al minimo la generazione di particelle, la contaminazione da umidità, la contaminazione da ossigeno, il volume morto e l'adsorbimento di gas. I loro componenti interni e i condotti di flusso sono progettati con cura per mantenere la purezza del gas durante l'intero processo di erogazione.

I gas tipicamente utilizzati nei sistemi di alimentazione del gas per semiconduttori possono includere azoto (N₂), argon (Ar), elio (He), idrogeno (H₂), ossigeno (O₂), anidride carbonica (CO₂) e vari gas speciali per processi. A seconda dell'applicazione, il regolatore potrebbe dover gestire gas corrosivi, tossici, reattivi, ossidanti o comunque difficili da gestire.

Le funzioni principali di un regolatore di pressione UHP includono:

Riduzione dell'elevata pressione in ingresso a una pressione di uscita controllata.
Mantenere una pressione stabile a valle
Riduzione al minimo delle fluttuazioni di pressione durante il funzionamento del processo
Prevenire la contaminazione dei gas ad elevata purezza
Garantisce prestazioni affidabili di arresto e controllo della pressione.
Supporto ai sistemi automatizzati di erogazione di gas per semiconduttori
Mantenere un flusso di gas costante per le apparecchiature di processo
Nella produzione di semiconduttori avanzati, la regolazione della pressione non è semplicemente una funzione meccanica, ma una parte importante della strategia complessiva di controllo del processo.

Perché le applicazioni a semiconduttore richiedono regolatori di pressione UHP
La fabbricazione di semiconduttori richiede condizioni di processo estremamente pulite e stabili. Anche piccole variazioni nella pressione del gas o nei livelli di contaminazione possono influenzare i tassi di deposizione, le caratteristiche di incisione, l'uniformità del film e altri parametri di processo critici.

Un regolatore di pressione industriale convenzionale può contenere materiali, lubrificanti, geometrie interne o condizioni superficiali non adatti alle applicazioni nel settore dei semiconduttori. Al contrario, un regolatore di pressione UHP di grado semiconduttore è progettato per garantire il controllo della contaminazione, dalla selezione dei materiali fino alla produzione, all'assemblaggio, alla pulizia, al collaudo e al confezionamento.

I requisiti chiave includono:

1. Materiali ad elevata purezza
L'acciaio inossidabile 316L è ampiamente utilizzato per i componenti di erogazione del gas nei semiconduttori grazie alla sua resistenza alla corrosione, alla resistenza meccanica e alla compatibilità con applicazioni che richiedono gas ad elevata purezza.

Per applicazioni più esigenti, i produttori possono specificare l'acciaio inossidabile 316L VIM-VAR , che offre una maggiore uniformità del materiale ed è comunemente scelto per i componenti critici per gas ad altissima pressione.

Le superfici interne a contatto con l'acqua devono essere attentamente controllate per ridurre al minimo la possibilità di generazione di particelle, corrosione o contaminazione.

2. Superfici interne elettrolucidate e lisce
La qualità delle superfici interne è estremamente importante nei sistemi a gas per semiconduttori. Le superfici ruvide possono aumentare l'assorbimento di gas e creare punti in cui possono accumularsi contaminanti o particelle.

L'elettrolucidatura può migliorare la levigatezza della superficie e la resistenza alla corrosione, contribuendo al contempo a ridurre i potenziali punti di contaminazione.

Un produttore qualificato dovrebbe essere in grado di fornire specifiche di finitura superficiale controllate in base all'applicazione e ai requisiti del cliente.

3. Basso volume morto interno
Il volume morto si riferisce alle aree all'interno di un sistema del gas in cui il gas può ristagnare. Un volume morto eccessivo può aumentare il tempo di permanenza del gas e rendere meno efficienti le operazioni di spurgo o di cambio del gas.

I regolatori di pressione UHP dovrebbero pertanto utilizzare, ove possibile, percorsi di flusso interni ottimizzati e design compatti. I design a basso volume possono contribuire a migliorare i tempi di risposta e a ridurre la quantità di gas residuo intrappolato all'interno del componente.

4. Bassa perdita
La prevenzione delle perdite è fondamentale quando si maneggiano gas speciali costosi, pericolosi o reattivi.

Un regolatore di pressione per semiconduttori deve essere progettato per garantire prestazioni di tenuta affidabili nelle condizioni di pressione e temperatura richieste. A seconda delle specifiche del prodotto e degli standard di prova, i produttori possono effettuare test di tenuta all'elio per verificare le prestazioni di tenuta esterne e interne.

Nelle applicazioni ad elevata purezza, una bassa dispersione è importante non solo per la sicurezza, ma anche per la stabilità del processo e il controllo della contaminazione.

Controllo di pressione di precisione
La stabilità della pressione è una delle caratteristiche prestazionali più importanti di un regolatore di pressione a semiconduttore.

I gas di processo vengono in genere forniti da bombole, sistemi di distribuzione del gas all'ingrosso o sistemi centralizzati di distribuzione del gas a pressioni relativamente elevate. Il regolatore riduce questa pressione al livello richiesto dalle apparecchiature a valle.

Durante il funzionamento, il regolatore deve compensare le variazioni della pressione in ingresso e della domanda a valle, mantenendo al contempo una pressione in uscita stabile.

I parametri prestazionali importanti possono includere:

Intervallo di pressione di ingresso
Intervallo di pressione in uscita
Capacità di flusso
Precisione della pressione
Stabilità della pressione
Caratteristiche di caduta
Ripetibilità
Sensibilità alla temperatura
Tasso di perdita
Valore Cv
La combinazione corretta di questi parametri dipende dal processo e dalle caratteristiche del gas.

Ad esempio, un regolatore utilizzato per un processo analitico a bassa portata potrebbe dare priorità a un controllo della pressione estremamente preciso, mentre un'applicazione di distribuzione del gas ad alta portata potrebbe richiedere una maggiore capacità di flusso e una stabilità della pressione ottimizzata.

Regolatori di pressione a stadio singolo vs. a due stadi
I sistemi a gas per semiconduttori possono utilizzare diverse architetture di regolatori a seconda dei requisiti di pressione e delle condizioni di processo.

Un regolatore di pressione monostadio riduce la pressione attraverso un unico meccanismo di regolazione primario. Offre una struttura relativamente compatta ed è adatto ad applicazioni in cui la pressione in ingresso rimane relativamente stabile.

Un regolatore di pressione a due stadi riduce la pressione in due fasi. Questa configurazione può garantire una maggiore stabilità della pressione in uscita quando la pressione in ingresso varia in modo significativo.

Per le bombole di gas ad alta pressione, la regolazione a due stadi può essere particolarmente utile perché la pressione nella bombola varia man mano che il gas viene consumato.

La scelta tra regolazione a singolo stadio e a doppio stadio deve tenere conto delle proprietà del gas, della pressione in ingresso, della pressione in uscita, della portata, della sensibilità del processo e della configurazione del sistema.

Regolatori di pressione UHP per gas speciali e reattivi
Nella produzione di semiconduttori si utilizzano spesso gas speciali con caratteristiche chimiche complesse. Alcuni di questi gas possono essere corrosivi o reattivi con i materiali convenzionali.

Per queste applicazioni, il regolatore di pressione deve essere selezionato in base alla compatibilità chimica.

La selezione dei materiali può comportare:

Acciaio inox 316L
Materiali per diaframmi ad alte prestazioni
Materiali di sigillatura compatibili
Componenti interni resistenti alla corrosione
materiali a bassa emissione di gas
Il regolatore deve inoltre essere fabbricato e pulito specificamente per il gas a cui è destinato.

Un regolatore progettato per gas inerti non deve essere automaticamente considerato adatto a qualsiasi gas di processo reattivo o corrosivo. La compatibilità dei gas deve essere sempre valutata in base alle effettive condizioni operative.

Regolazione della pressione tramite diaframma
I regolatori a semiconduttore ad alta purezza utilizzano spesso design basati su diaframmi per isolare il meccanismo di rilevamento e regolazione dal gas di processo.

Un regolatore a membrana può ridurre la possibilità di contaminazione da parte di componenti in movimento e fornire un controllo preciso della pressione.

Nelle applicazioni UHP più esigenti, materiali avanzati per i diaframmi e meccanismi di molla e rilevamento progettati con cura possono migliorare le prestazioni del regolatore.

Il diaframma deve mantenere prestazioni meccaniche affidabili attraverso ripetuti cicli di pressione, riducendo al minimo i rischi di permeazione e contaminazione.

Per le applicazioni critiche nel settore dei semiconduttori, i produttori possono offrire diverse configurazioni di diaframma a seconda dell'intervallo di pressione, del tipo di gas e del livello di purezza richiesto.

Opzioni di connessione per sistemi a gas per semiconduttori
Il regolatore di pressione deve inoltre integrarsi correttamente con il resto del sistema di distribuzione del gas.

Le configurazioni di connessione più comuni possono includere:

Connessioni del videoregistratore
Collegamenti dei tubi
Raccordi a tenuta frontale
Giunzioni saldate
Connessioni di processo personalizzate
Le connessioni a tenuta frontale di tipo VCR sono ampiamente utilizzate nei sistemi di gas ad alta purezza perché, se assemblate correttamente, garantiscono una tenuta metallo-metallo affidabile.

La scelta del tipo di connessione dipende dal diametro del tubo, dalla pressione del sistema, dai requisiti di installazione, dalla strategia di manutenzione e dalle specifiche del cliente.

Un produttore professionale di regolatori di pressione UHP dovrebbe offrire molteplici opzioni di connessione e configurazioni personalizzate per diverse architetture di erogazione del gas tramite semiconduttori.

Applicazioni nella produzione di semiconduttori
I regolatori di pressione ad altissima purezza sono utilizzati in numerosi processi di produzione di semiconduttori.

Sistemi di erogazione di gas CVD
La deposizione chimica da fase vapore richiede un'erogazione precisa dei gas di processo alle camere di deposizione. Una regolazione stabile della pressione contribuisce a mantenere costanti l'erogazione del gas e le condizioni di processo.

Sistemi ALD
La deposizione a strati atomici (ALD) si basa su un'erogazione altamente controllata dei gas precursori e di spurgo. La stabilità della pressione e il basso volume interno possono essere particolarmente importanti, poiché i processi ALD spesso implicano ripetuti cambi di gas e dosaggi precisi.

Sistemi di incisione
I processi di incisione possono utilizzare gas reattivi che richiedono condizioni di pressione e flusso attentamente controllate. I regolatori UHP contribuiscono a mantenere un'alimentazione di gas stabile alle apparecchiature di processo.

Impianto ionico
I sistemi di impiantazione ionica richiedono gas specifici e condizioni di processo controllate. Una regolazione affidabile della pressione contribuisce a garantire un'erogazione stabile del gas e un funzionamento ottimale delle apparecchiature.

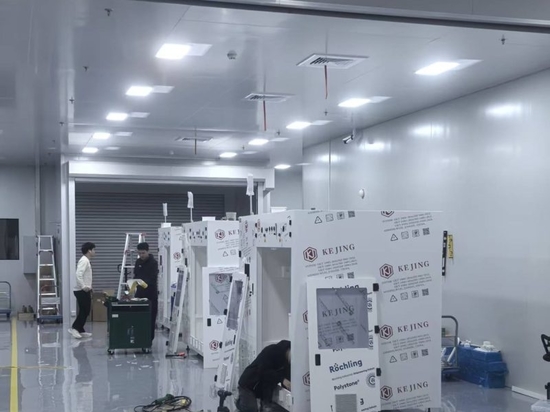

Armadi a gas per semiconduttori
Gli armadi per gas consentono lo stoccaggio e l'erogazione controllata di bombole di gas. All'interno degli armadi per gas sono installati regolatori ad altissima pressione (UHP) per ridurre la pressione delle bombole e fornire gas ai pannelli di distribuzione o alle apparecchiature di processo a valle.

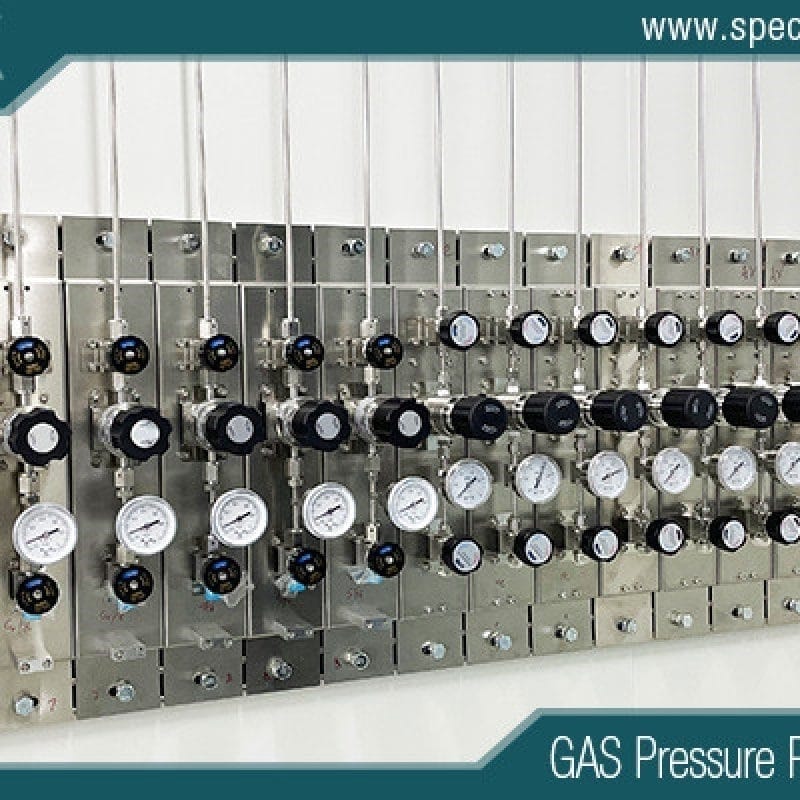

Pannelli del gas e sistemi VMB
I quadri di distribuzione del gas (VMB) e i pannelli di controllo della pressione richiedono componenti compatti, puliti e affidabili per il controllo della pressione. Un regolatore opportunamente selezionato può contribuire a mantenere una pressione stabile a valle, supportando al contempo la distribuzione automatizzata del gas.

Automazione e monitoraggio digitale della pressione
Le moderne fabbriche di semiconduttori utilizzano sempre più spesso sistemi automatizzati di erogazione del gas. I regolatori di pressione devono quindi funzionare in sinergia con sensori di pressione, valvole, sistemi PLC, regolatori di flusso di massa e piattaforme di automazione industriale.

I sistemi di gas avanzati possono monitorare:

Pressione di ingresso
Pressione in uscita
Flusso di gas
Stato della valvola
Pressione della bombola
Condizioni di allarme
Prestazioni del regolatore
Il monitoraggio digitale della pressione può aiutare gli operatori a identificare condizioni di pressione anomale prima che influiscano sulla produzione.

Nella produzione di semiconduttori su larga scala, l'automazione supporta anche la manutenzione preventiva e la diagnostica di sistema.

Requisiti di pulizia e montaggio
La qualità della produzione è altrettanto importante quanto la progettazione del regolatore.

Un regolatore di pressione UHP deve essere fabbricato in un ambiente controllato, utilizzando procedure volte a prevenire la contaminazione.

I controlli di produzione tipici possono includere:

Lavorazione di precisione di componenti metallici
Trattamento superficiale ed elettrolucidatura
Pulizia a ultrasuoni o specializzata
Risciacquo con acqua ad alta purezza
Essiccazione controllata
Assemblaggio in camera bianca
Test di tenuta dell'elio
Test di pressione
Test delle prestazioni funzionali
Imballaggio pulito
Il processo esatto dipende dalle specifiche del produttore e dal livello di purezza richiesto.

Anche un imballaggio adeguato è essenziale, perché un componente perfettamente pulito può contaminarsi se maneggiato in modo improprio o esposto ad ambienti non controllati prima dell'installazione.

Come scegliere un produttore di regolatori di pressione ad altissima purezza
La scelta del produttore giusto richiede la valutazione sia delle capacità tecniche sia dei sistemi di gestione della qualità.

I clienti dovrebbero considerare:

Capacità dei materiali: Il produttore è in grado di fornire acciaio inossidabile 316L di alta qualità e documentazione tracciabile dei materiali?

Trattamento superficiale: sono controllati i requisiti di elettrolucidatura e finitura superficiale interna?

Test di tenuta: il produttore dispone di capacità affidabili per eseguire test di tenuta all'elio?

Assemblaggio in camera bianca: i componenti critici vengono puliti e assemblati in condizioni controllate?

Personalizzazione: il produttore può modificare intervalli di pressione, connessioni, configurazioni del corpo e materiali del diaframma?

Controllo qualità: sono disponibili i registri di ispezione e collaudo per i componenti critici?

Esperienza applicativa: il fornitore ha una profonda conoscenza dei sistemi di erogazione di gas per semiconduttori, oltre a limitarsi alla produzione di regolatori industriali generici?

Supporto tecnico: il fornitore può fornire assistenza nella selezione del regolatore, nell'integrazione del sistema e nella risoluzione dei problemi?

Questi fattori sono particolarmente importanti per i produttori di apparecchiature originali (OEM), i produttori di apparecchiature per semiconduttori, gli integratori di sistemi a gas e le società di ingegneria.

Soluzioni personalizzate per la regolazione della pressione in altissime prestazioni (UHP)
I diversi processi di fabbricazione dei semiconduttori hanno requisiti di pressione e portata differenti. Un regolatore standard presente in catalogo potrebbe non sempre rappresentare la soluzione ottimale.

Un produttore esperto dovrebbe essere in grado di sviluppare configurazioni personalizzate in base a:

Tipo di gas
Pressione di ingresso
Pressione in uscita
Requisito di flusso
Tipo di connessione
Requisiti materiali
Finitura superficiale
Specifiche di perdita
Spazio per l'installazione
Requisiti di automazione
I regolatori personalizzati possono essere integrati in armadi per gas, pannelli per gas, VMB, VMP e altri sistemi di distribuzione del gas per semiconduttori.

Perché scegliere un produttore professionale di regolatori di pressione UHP?
Nelle applicazioni a semiconduttore, il regolatore è un componente critico, non un semplice accessorio per la riduzione della pressione. Le sue prestazioni possono influenzare la stabilità, la pulizia e l'affidabilità dell'intero sistema di erogazione del gas.

Un produttore professionale dovrebbe combinare lavorazione di precisione, selezione di materiali ad elevata purezza, trattamento superficiale, produzione pulita, test di pressione, test di tenuta e ingegneria applicativa.

Per i clienti che si riforniscono di regolatori di pressione UHP dalla Cina, è fondamentale valutare le capacità produttive e le procedure di controllo qualità del produttore. Il fornitore ideale dovrebbe essere in grado di offrire non solo prezzi competitivi, ma anche qualità costante, documentazione tecnica, possibilità di personalizzazione e un supporto tecnico reattivo.


regolatori di pressione del gas ad altissima purezza
Conclusione
Un produttore di regolatori di pressione ad altissima purezza per applicazioni nel settore dei semiconduttori deve soddisfare requisiti rigorosi in termini di purezza, stabilità della pressione, tenuta, compatibilità dei materiali e pulizia del processo produttivo.

Dalla deposizione chimica da fase vapore (CVD) e dallo strato atomico (ALD) all'incisione, all'impiantazione ionica, agli armadi per gas, ai pannelli per gas e ai sistemi centralizzati di distribuzione del gas, i regolatori di pressione UHP svolgono un ruolo essenziale nell'erogazione sicura e costante dei gas di processo.

Grazie alla selezione di acciaio inossidabile 316L ad elevata purezza, percorsi di flusso interni ottimizzati, strutture a basso volume morto, meccanismi a membrana di precisione, connessioni di tenuta frontale affidabili e rigorose procedure di pulizia e collaudo, i produttori possono realizzare regolatori di pressione adatti agli esigenti ambienti del settore dei semiconduttori.

Con il progredire della produzione di semiconduttori verso nodi di processo più avanzati e stabilimenti di produzione sempre più automatizzati, l'importanza di un'erogazione di gas precisa e controllata in termini di contaminazione continuerà a crescere. Collaborare con un produttore esperto di regolatori di pressione UHP può aiutare i produttori di apparecchiature per semiconduttori e gli integratori di sistemi di gas a ottenere un controllo stabile della pressione, prestazioni di sistema affidabili e affidabilità operativa a lungo termine.
