Regolatori di contropressione vs regolatori di riduzione della pressione

Regolatori di contropressione vs regolatori di riduzione della pressione

Nei sistemi di controllo dei fluidi, i regolatori svolgono un ruolo cruciale nel mantenimento di livelli di pressione ottimali per garantire sicurezza, efficienza e prestazioni. Due tipi comuni di regolatori di pressione sono il regolatore di contropressione (BPR) e il regolatore di riduzione della pressione (PRR). Sebbene entrambi i dispositivi gestiscano la pressione in condotte, serbatoi e apparecchiature di processo, funzionano secondo principi diversi e servono a scopi distinti. Comprendere le differenze tra un BPR e un PRR è essenziale per ingegneri, tecnici e progettisti di sistemi in settori quali petrolio e gas, industria chimica, farmaceutica e trattamento delle acque.

Un regolatore di pressione, spesso chiamato semplicemente riduttore di pressione, è progettato per abbassare la pressione da una sorgente ad alta pressione a un livello più gestibile a valle. Al contrario, un regolatore di contropressione mantiene una pressione costante a monte scaricando il fluido in eccesso quando la pressione supera un punto di regolazione. Questo articolo approfondisce gli aspetti tecnici di ciascun regolatore, i relativi meccanismi di funzionamento, le applicazioni e un confronto dettagliato per aiutare i professionisti a scegliere il dispositivo più adatto alle proprie esigenze. Esplorando questi regolatori, possiamo apprezzare il loro contributo al controllo preciso di fluidi dinamici complessi.

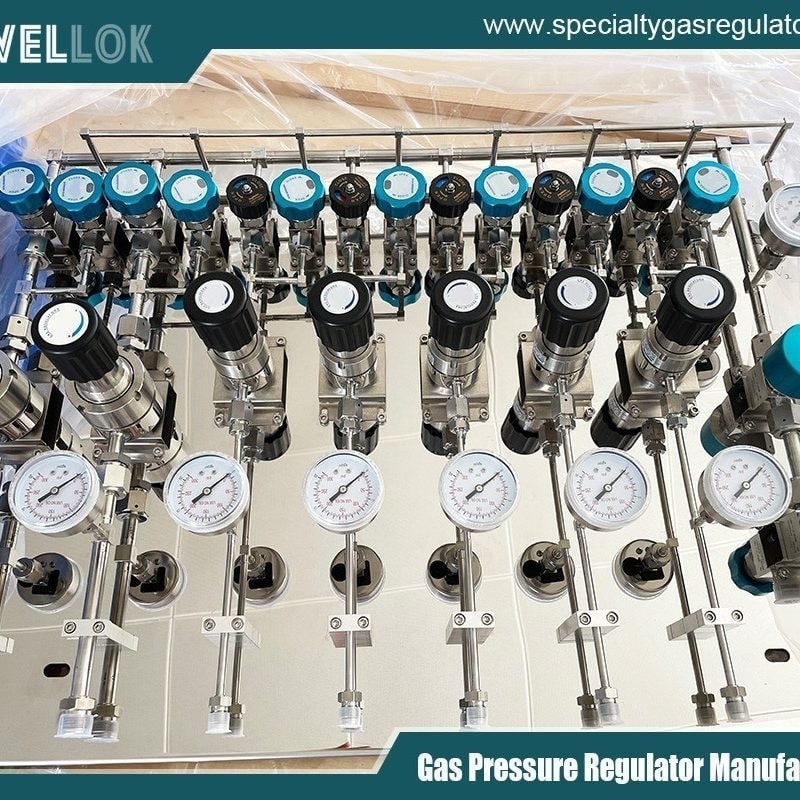

regolatore di contropressione vs regolatore di riduzione della pressione
Comprensione dei regolatori di riduzione della pressione

I regolatori di pressione sono onnipresenti nei sistemi in cui è necessario ridurre le elevate pressioni di ingresso per proteggere i componenti a valle o soddisfare i requisiti operativi. La funzione principale di un PRR è quella di fornire una pressione di uscita costante indipendentemente dalle fluttuazioni della pressione di ingresso o della portata.

Principio di funzionamento

Un tipico PRR è costituito da un corpo valvola, un elemento sensibile (come una membrana o un pistone), una molla e un meccanismo di regolazione. La pressione di ingresso entra nel regolatore, spingendo contro l'elemento sensibile. La molla contrasta questa forza e la valvola modula per mantenere la pressione di uscita desiderata. Se la pressione di ingresso aumenta, la valvola si chiude leggermente per limitare il flusso, impedendo alla pressione di uscita di aumentare. Al contrario, se la pressione di uscita diminuisce a causa dell'aumento della domanda, la valvola si apre maggiormente per consentire un flusso maggiore.

Esistono due tipi principali di regolatori di portata (PRR): ad azione diretta e ad azionamento pilotato. I regolatori ad azione diretta sono più semplici e adatti ad applicazioni a bassa portata, basandosi esclusivamente sulla molla e sulla membrana per il controllo. Le versioni ad azionamento pilotato utilizzano una valvola pilota più piccola per controllare una valvola principale più grande, offrendo una maggiore precisione e gestendo portate più elevate. Questi regolatori possono ottenere riduzioni di pressione da migliaia di psi a semplici frazioni, con una precisione spesso compresa tra l'1 e il 5% del valore di riferimento.

Applicazioni

I PRR sono comunemente utilizzati nelle reti di distribuzione del gas per ridurre la pressione delle condotte per uso residenziale o industriale. Nei sistemi ad aria compressa, prevengono la sovrapressurizzazione di utensili e macchinari. Nei sistemi idraulici, proteggono gli attuatori sensibili dalle elevate pressioni delle pompe. Ad esempio, in una linea di alimentazione del gas naturale, un PRR può ridurre la pressione da 500 psi a 5 psi per un'erogazione sicura agli apparecchi.

Vantaggi e limiti

I principali vantaggi dei PRR includono la capacità di fornire una pressione a valle stabile, la facilità di installazione e la ridotta necessità di manutenzione. Tuttavia, non sono ideali per applicazioni con contropressione o dove è necessario il controllo della pressione a monte, poiché non riducono l'accumulo di pressione in eccesso.



Comprensione dei regolatori di contropressione

I regolatori di contropressione , noti anche come regolatori di mantenimento della pressione o di sicurezza, si concentrano sul controllo della pressione sul lato di ingresso. Agiscono come una valvola di sicurezza aprendosi per rilasciare il fluido quando la pressione a monte supera il valore impostato, prevenendo così la sovrapressione.

Principio di funzionamento

Un BPR presenta una struttura simile a un PRR, ma funziona al contrario. Include una valvola, un elemento sensibile e un meccanismo a molla. La pressione a monte agisce sull'elemento sensibile e, quando supera la forza della molla, la valvola si apre per scaricare il fluido in un'area a pressione inferiore, come l'atmosfera o una linea di ritorno. Questo mantiene la pressione a monte al livello desiderato. A differenza dei PRR, i BPR non regolano la pressione a valle; il loro sbocco è tipicamente aperto verso un sistema di scarico o di riciclo.

I BPR possono essere caricati a molla per operazioni semplici o a cupola per un controllo più preciso utilizzando una pressione di riferimento. Nei modelli a cupola, un gas o un fluido esterno fornisce la forza di carico, consentendo regolazioni a distanza e una maggiore precisione nei sistemi dinamici.

Applicazioni

I BPR sono essenziali nei processi che richiedono una pressione a monte costante, come le linee di scarico delle pompe, dove prevengono la cavitazione mantenendo una contropressione sulla pompa. Nei reattori chimici, mantengono la pressione per garantire la velocità di reazione. Nei sistemi di scarico, proteggono i recipienti dalla rottura scaricando la pressione in eccesso. Ad esempio, in un sistema cromatografico, un BPR mantiene la pressione in colonna per ottimizzare l'efficienza di separazione.

Vantaggi e limiti

I BPR sono eccellenti nel fornire protezione da sovrapressione e nel mantenere la stabilità del sistema a monte. Sono robusti e, se utilizzati con materiali adeguati, possono gestire fluidi corrosivi. Tuttavia, consumano fluido durante lo sfiato, il che può generare sprechi, e richiedono un sistema di smaltimento adeguato per il fluido scaricato.



Differenze chiave tra BPR e PRR

Sebbene entrambi i regolatori gestiscano la pressione, il loro orientamento operativo li distingue. Un PRR è installato per controllare la pressione a valle, fungendo da riduttore nel percorso del flusso. Regola il flusso per raggiungere la pressione di uscita desiderata, rendendolo ideale per applicazioni lato alimentazione. D'altro canto, un BPR controlla la pressione a monte scaricando l'eccesso, funzionando più come una valvola di sicurezza nelle linee di bypass o di sfiato.

In termini di direzione del flusso, i PRR gestiscono il flusso dall'ingresso all'uscita, con una caduta di pressione attraverso il dispositivo. I BPR spesso rilevano il flusso solo durante lo scarico, con il flusso primario che li bypassa fino all'attivazione. Anche la sensibilità alla contropressione varia: i PRR possono essere influenzati da restrizioni a valle, causando potenzialmente creep (aumento graduale della pressione), mentre i BPR sono progettati per gestire tali scenari concentrandosi a monte.

Anche i parametri prestazionali variano. I PRR vengono valutati in base al droop (caduta di pressione con l'aumento della portata) e al lock-up (capacità di interrompere il flusso in assenza di richiesta). I BPR vengono valutati in base alla pressione di riarmo (pressione alla quale la valvola si chiude dopo lo scarico) e allo scarico (differenza tra la pressione di set e quella di riarmo). Materiali e dimensioni sono simili, spesso in acciaio inossidabile o ottone per garantire la durevolezza, ma i BPR possono richiedere orifizi più grandi per uno scarico rapido.



Similitudini e uso complementare

Nonostante le differenze, i BPR e i PRR condividono caratteristiche comuni. Entrambi utilizzano un feedback meccanico tramite molle e membrane per l'autoregolazione, eliminando la necessità di alimentazione esterna nei modelli base. Possono essere dotati di manometri, filtri e accessori per funzionalità avanzate. In molti sistemi, vengono utilizzati insieme: un PRR per fornire una pressione controllata e un BPR per proteggere dalle sovratensioni a monte.

Ad esempio, in un sistema di alimentazione dell'acqua della caldaia, un PRR riduce il vapore ad alta pressione a livelli utilizzabili, mentre un BPR sullo scarico della pompa garantisce una pressione minima per evitare il flashing.



Criteri di selezione

La scelta tra un BPR e un PRR dipende dai requisiti del sistema. Considerare il punto di controllo: a valle per il PRR, a monte per il BPR. Valutare le portate, gli intervalli di pressione, la compatibilità con i fluidi (gas, liquidi, corrosivi) e fattori ambientali come la temperatura. Il costo è un altro fattore; i PRR sono spesso più economici per applicazioni standard, mentre i BPR possono essere specializzati per impieghi di soccorso.

Gli standard di sicurezza, come i codici ASME per i recipienti a pressione, possono imporre l'uso di regolatori BPR per la protezione da sovrapressione. Dimensionare sempre i regolatori in base al Cv (coefficiente di flusso) per evitare sottodimensionamenti, che causano instabilità, o sovradimensionamenti, che portano a un controllo inadeguato.




regolatore di contropressione vs regolatore di riduzione della pressione
Conclusione

I regolatori di contropressione e i riduttori di pressione sono strumenti indispensabili nella gestione dei fluidi, ciascuno personalizzato per specifiche esigenze di controllo della pressione. I PRR garantiscono un'erogazione a valle sicura ed efficiente, mentre i BPR salvaguardano l'integrità a monte attraverso lo sfiato. Comprendendone i principi, le applicazioni e le differenze, gli ingegneri possono progettare sistemi più affidabili. In un'era di automazione avanzata, l'integrazione di questi regolatori con sensori e controlli migliorerà ulteriormente la precisione. In definitiva, la scelta tra BPR e PRR dipende dalla dinamica di pressione del sistema, il che sottolinea l'importanza di un'analisi approfondita nelle decisioni ingegneristiche.
