Come funziona un regolatore di gas a due stadi?

Come funziona un regolatore di gas a due stadi?

I regolatori di gas sono componenti essenziali nei sistemi che gestiscono gas pressurizzati, come propano, gas naturale o aria compressa. Garantiscono che il gas venga erogato a una pressione costante e sicura agli apparecchi o alle apparecchiature a valle. Tra le varie tipologie, il regolatore di gas a due stadi si distingue per la sua capacità di fornire un controllo preciso della pressione, soprattutto in applicazioni in cui la pressione in ingresso fluttua in modo significativo. Questo articolo approfondisce la meccanica di un regolatore di gas a due stadi , spiegandone la progettazione, il funzionamento e i vantaggi in un contesto tecnico.

Un regolatore monostadio riduce la pressione in un'unica fase, il che può comportare variazioni nella pressione di uscita dovute a variazioni della pressione di ingresso o della domanda. Al contrario, un regolatore a due stadi esegue questa riduzione in due fasi sequenziali, offrendo maggiore stabilità e sicurezza. Comunemente utilizzati in ambienti residenziali, commerciali e industriali, come bombole di propano per grill, impianti di riscaldamento o operazioni di saldatura, questi regolatori sono progettati per gestire elevate pressioni di ingresso (fino a 250 psi o più) e fornire pressioni di uscita basse e stabili (in genere 11 cm di colonna d'acqua per il propano).

Per comprendere il funzionamento di un regolatore a due stadi è necessaria la conoscenza della fluidodinamica, dei principi di ingegneria meccanica e delle norme di sicurezza. Analizzeremo il funzionamento passo dopo passo, partendo dai concetti fondamentali.

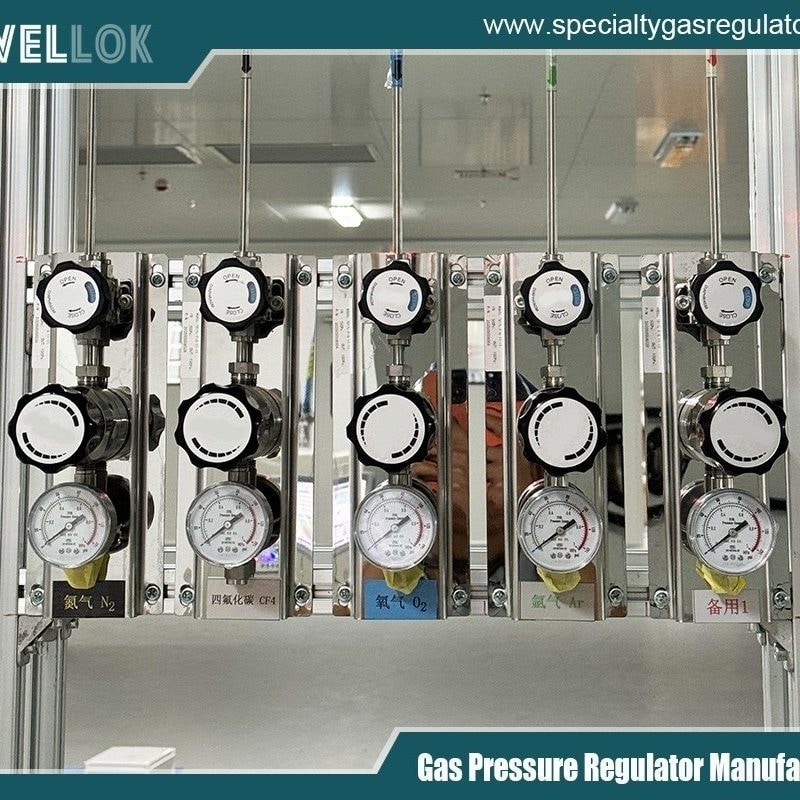

Regolatore speciale a due stadi in acciaio inossidabile ad alta purezza
Principi di base della regolazione della pressione del gas

Fondamentalmente, un regolatore di gas funziona secondo il principio di bilanciamento delle forze per mantenere una pressione impostata. Il gas entra nel regolatore ad alta pressione ed esce a una pressione inferiore e controllata. Ciò si ottiene attraverso una combinazione di molle, membrane e valvole che reagiscono alle differenze di pressione.

L'equazione chiave che governa questo processo deriva dalla legge di Boyle e dalla legge dei gas perfetti, ma in pratica si tratta di equilibrio di forze. La pressione di uscita (P_out) è determinata dalla forza della molla (F_spring) che agisce su un diaframma, a cui si oppone la forza della pressione del gas (F_gas = P_out * A_diaphragm, dove A è l'area del diaframma). Quando la domanda aumenta, la pressione diminuisce leggermente, consentendo alla molla di aprire ulteriormente la valvola, aumentando la portata fino al ripristino dell'equilibrio.

In un sistema a due stadi, questo processo è suddiviso: il primo stadio gestisce la riduzione della massa da alta a pressione intermedia, mentre il secondo stadio la ottimizza fino alla pressione di uscita finale. Questa suddivisione riduce al minimo l'impatto delle variazioni di pressione in ingresso sulla pressione di uscita, poiché il secondo stadio riceve un input relativamente stabile.



Componenti di un regolatore di gas a due stadi

Un tipico regolatore a due stadi è costituito da due corpi regolatori interconnessi, spesso alloggiati in un'unica unità per motivi di compattezza. I componenti principali includono:

– Attacco di ingresso: una porta ad alta pressione che si collega alla fonte di gas, come una bombola o una tubazione. Include filtri per impedire l'ingresso di detriti.

– Erogatore di primo stadio: comprende una membrana ad alta pressione, una molla di grande resistenza, una valvola a fungo e un orifizio. La molla è calibrata per pressioni più elevate.

– Camera intermedia: un passaggio o tubo che collega il primo e il secondo stadio, dove il gas si trova a una pressione intermedia (solitamente 5-10 psi per i sistemi a propano).

– Erogatore di secondo stadio: simile al primo, ma con una membrana più grande e una molla più debole per la sensibilità alle basse pressioni. Include uno sfiato per lo sfiato della sovrapressione.

– Collegamento di uscita: fornisce gas alla pressione regolata alla linea dell'apparecchio.

– Meccanismi di regolazione: viti o manopole per impostare la pressione di uscita, anche se molti sono preimpostati in fabbrica.

– Caratteristiche di sicurezza: valvole di sicurezza, intercettazione della sovrapressione (OPSO) e intercettazione della sottopressione (UPSO) per prevenire pericoli come perdite o esplosioni.

I materiali sono solitamente ottone, acciaio inossidabile o zinco pressofuso per garantire resistenza alla corrosione e durata. Le guarnizioni utilizzano elastomeri come nitrile o Viton, compatibili con il tipo di gas.



Funzionamento della prima fase

Il primo stadio è progettato per resistere e ridurre pressioni di ingresso estremamente elevate. Il gas entra attraverso l'ingresso a, ad esempio, 100-250 psi da una bombola di propano. Incontra la valvola del primo stadio, che normalmente è chiusa dalla forza della molla.

Quando inizia a verificarsi una richiesta di gas (ad esempio, quando si accende un elettrodomestico), la pressione a valle diminuisce, creando una differenza di pressione. Questa differenza agisce sulla membrana, comprimendo la molla e sollevando la valvola a fungo dalla sua sede. Il gas fluisce attraverso l'orifizio nella camera intermedia.

Il primo stadio mantiene una pressione intermedia bilanciando la forza della pressione di ingresso con quella della molla e della membrana. Se la pressione di ingresso aumenta (a causa delle variazioni di temperatura nel serbatoio), la valvola si chiude leggermente per compensare, evitando sovrappressioni a valle. Al contrario, se la pressione di ingresso diminuisce, si apre ulteriormente.

Tecnicamente, il primo stadio funziona come un regolatore ad azione diretta, in cui l'elemento sensibile (membrana) controlla direttamente la valvola. La caduta di pressione nel primo stadio è significativa, spesso da 250 psi a 10 psi, riducendo il carico sul secondo stadio.



Funzionamento della seconda fase

Il secondo stadio riceve il gas a pressione intermedia e lo riduce ulteriormente al livello utilizzabile, ad esempio 0.4 psi (11 cm di colonna d'acqua) per gli elettrodomestici. Il suo design è più sensibile, con una membrana più ampia per rilevare anche le più piccole variazioni di pressione.

Analogamente al primo stadio, il diaframma del secondo stadio risponde alla pressione di uscita. Quando la domanda aumenta, il diaframma si flette, comprimendo la molla e aprendo la valvola per consentire l'afflusso di una maggiore quantità di gas dalla camera intermedia. Questo stadio funge da cuscinetto, isolando l'uscita dalle fluttuazioni di ingresso.

Un vantaggio fondamentale è la funzione "lock-up": in assenza di flusso, la valvola si blocca saldamente, impedendo il creep (aumento graduale della pressione). La porta di sfiato consente lo scarico sicuro della pressione in eccesso in caso di rottura della membrana, allontanando il gas dalle fonti di accensione.

In termini matematici, la regolazione complessiva della pressione può essere modellata come un sistema di controllo a cascata. Il guadagno del primo stadio (rapporto di riduzione della pressione) si moltiplica per il secondo, garantendo un'elevata precisione. Ad esempio, se il primo stadio varia del 10% a causa delle variazioni di ingresso, il secondo stadio potrebbe amplificare la stabilità, con una variazione di uscita inferiore all'1%.



Vantaggi e applicazioni

I regolatori a due stadi sono ideali in situazioni con pressioni di ingresso variabili o lunghe linee di alimentazione, dove la caduta di pressione (dovuta all'attrito) potrebbe influire sulle prestazioni. Offrono:

– Stabilità: la pressione di uscita rimane costante, fondamentale per una combustione efficiente nei bruciatori o per un controllo preciso nei processi industriali.

– Sicurezza: rischio ridotto di sovrapressione, con valvole di sicurezza integrate conformi agli standard ANSI Z21.18 o CSA 6.3.

– Efficienza: minore perdita di energia e migliore capacità di flusso rispetto alle unità monostadio.

Le applicazioni includono sistemi a propano per camper, in cui la pressione del serbatoio varia in base alla temperatura; cucine commerciali per un'erogazione di gas costante a più elettrodomestici; e impianti di saldatura per ossigeno o acetilene, garantendo un funzionamento sicuro della torcia.

Nei contesti industriali, si integrano con i sistemi SCADA per il monitoraggio, utilizzando trasduttori di pressione per registrare i dati.




Regolatore speciale a due stadi in acciaio inossidabile ad alta purezza
Manutenzione e considerazioni sulla sicurezza

Una corretta manutenzione garantisce longevità e sicurezza. Ispezioni regolari per individuare eventuali perdite (utilizzando acqua saponata), usura della membrana o corrosione sono essenziali. Sostituire i regolatori ogni 10-15 anni o secondo le istruzioni del produttore.

L'installazione deve essere effettuata secondo le normative: montaggio verticale, protezione dalle intemperie e utilizzo di accessori compatibili. Non bypassare mai i dispositivi di sicurezza.

In caso di malfunzionamento, sintomi come altezze di fiamma variabili indicano problemi. La risoluzione dei problemi comporta il controllo della pressione di ingresso, la pulizia dei filtri o la regolazione delle molle, attività che richiedono l'intervento di tecnici qualificati.

In sintesi, il meccanismo a doppia riduzione del regolatore di gas a due stadi garantisce un'erogazione di gas affidabile e sicura. Ripartendo la caduta di pressione, attenua le variabili che affliggono i progetti monostadio, rendendolo indispensabile nei moderni sistemi a gas.
