Nel settore della produzione di semiconduttori e della lavorazione di materiali avanzati, la gestione sicura e precisa dei gas speciali è di fondamentale importanza. Il silano (SiH4), un gas incolore e piroforico noto per la sua reattività e il suo utilizzo nei processi di deposizione chimica da fase vapore (CVD), richiede apparecchiature specializzate per garantire un'erogazione controllata e minimizzare i rischi. Uno di questi sistemi critici è il collettore di valvole per SiH4 (VMB), un'unità compatta e chiusa progettata per regolare, distribuire e monitorare il flusso di gas silano dalle bombole di stoccaggio agli strumenti di processo. Questo articolo approfondisce il funzionamento tecnico di un collettore di valvole per SiH4, esplorandone i componenti, i principi operativi, i meccanismi di sicurezza e le applicazioni. Comprendendone la funzionalità, ingegneri e tecnici possono apprezzare come si integri nei sistemi di erogazione di gas ad alta purezza, migliorando l'efficienza e la sicurezza negli ambienti industriali.




scatola collettore valvola gas sih4
I fondamenti dell'SiH4 e le sue sfide di gestione

Il gas silano, con formula chimica SiH4, è un idruro di silicio che si decompone facilmente in presenza di ossigeno o umidità, spesso infiammandosi spontaneamente. È ampiamente utilizzato nella produzione di wafer di silicio, celle solari e transistor a film sottile grazie alla sua capacità di depositare strati di silicio a temperature relativamente basse. Tuttavia, la sua natura pericolosa, classificato come estremamente infiammabile e tossico, richiede rigorose misure di contenimento e controllo. Le tradizionali configurazioni di erogazione del gas, come semplici regolatori e tubi, sono inadeguate per l'SiH4 perché non dispongono della ridondanza e del monitoraggio necessari per prevenire perdite, sovrapressurizzazione o rilasci accidentali.

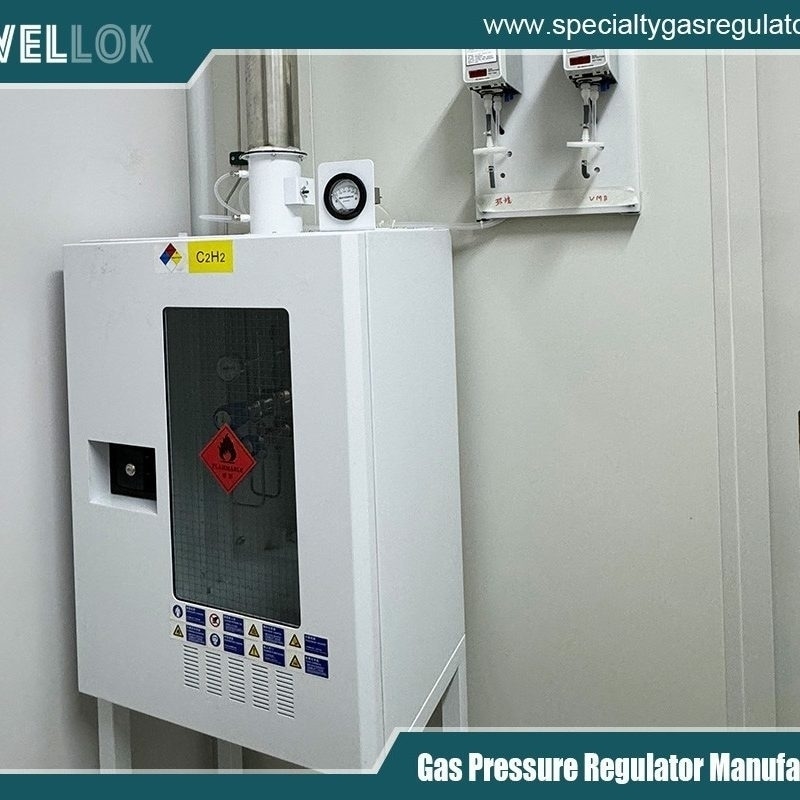

Ecco la scatola del collettore di valvole: un involucro modulare in acciaio inossidabile che ospita una rete di valvole, regolatori, manometri e sensori. Tipicamente montata a parete o a pavimento, una scatola VMB per SiH4 è progettata per gestire pressioni fino a 3000 psi mantenendo livelli di purezza ultra elevati, spesso superiori al 99.999%, per evitare contaminazioni nei processi sensibili. La scatola funge da intermediario tra le bombole di gas (conservate in un armadio remoto) e le apparecchiature a valle, fornendo un controllo automatico o manuale del flusso di gas.



Componenti chiave di una scatola del collettore della valvola del gas SiH4

Un sistema VMB standard per SiH4 è composto da diversi componenti interconnessi, ognuno dei quali svolge un ruolo specifico nella gestione del gas. Il cuore del sistema è il collettore stesso, una serie di tubi e valvole interconnessi che consentono di commutare tra più fonti di gas. Questa ridondanza garantisce un'alimentazione continua; ad esempio, se una bombola si svuota, il sistema può passare senza soluzione di continuità a un'altra senza interrompere le operazioni.

I raccordi di ingresso sono dotati di valvole di ritegno ad alta integrità e filtri per impedire il riflusso e rimuovere le particelle dal gas in ingresso. I regolatori di pressione, spesso a doppio stadio per un controllo preciso, riducono l'elevata pressione del cilindro (tipicamente 1500-2000 psi) a una pressione di linea utilizzabile (circa 50-100 psi). Questi regolatori incorporano membrane realizzate in materiali resistenti alla corrosione come Hastelloy o Monel per resistere alla reattività del SiH4.

Le valvole sono i cavalli di battaglia del VMB. Le valvole di isolamento ad azionamento pneumatico, controllate da aria compressa o azoto, garantiscono la chiusura a prova di guasto in caso di emergenza. Le valvole a sfera o a spillo consentono la regolazione fine delle portate, mentre le valvole di eccesso di flusso (EFV) si chiudono automaticamente se la portata supera i limiti preimpostati, indicando una potenziale perdita. Manometri e trasduttori monitorano la pressione in più punti, inviando i dati a un controllore logico programmabile (PLC) o a un sistema di controllo distribuito (DCS).

I sensori svolgono un ruolo fondamentale nel monitoraggio in tempo reale. I rilevatori di gas tossici, come i sensori elettrochimici specifici per SiH4, avvisano gli operatori anche in caso di concentrazioni fino a 5 ppm. I misuratori di portata, spesso regolatori di portata massica (MFC), garantiscono portate di erogazione precise, compensando le variazioni di temperatura e pressione. L'involucro stesso è ventilato, con porte di scarico collegate a un sistema di depurazione per neutralizzare eventuali fuoriuscite di gas.



Principi operativi: come funziona il VMB passo dopo passo

Il funzionamento di un VMB in SiH4 inizia con l'approvvigionamento del gas. Le bombole sono collegate tramite pigtail flessibili alle porte di ingresso del collettore. All'attivazione, manuale tramite un pannello di controllo o automatica tramite un PLC, il sistema esegue un autocontrollo: le valvole si attivano per verificarne l'integrità, le pressioni vengono equalizzate e i sensori si calibrano.

Il gas entra nel regolatore primario, dove viene ridotto a una pressione intermedia. Spesso segue un ciclo di spurgo, che utilizza gas inerte come l'azoto per lavare le linee e rimuovere eventuali residui di aria o umidità che potrebbero reagire con SiH4. Questo è fondamentale, poiché anche tracce di ossigeno possono causare decomposizione, formando particelle di biossido di silicio che ostruiscono le linee.

Una volta spurgato, le valvole di isolamento si aprono, consentendo al SiH4 di fluire attraverso il collettore. Il sistema MFC regola la portata massica, tipicamente in centimetri cubi standard al minuto (sccm), in base alle esigenze del processo. Se sono presenti più uscite, le valvole deviatrici indirizzano il gas verso strumenti specifici, come le camere CVD.

Durante il funzionamento, il PLC monitora costantemente i parametri. Ad esempio, se la pressione scende al di sotto di una soglia (che indica l'esaurimento del cilindro), il sistema passa a un cilindro di riserva tramite valvole di crossover. In caso di anomalie, come un improvviso picco di pressione o una perdita rilevata, si attiva la sequenza di arresto di emergenza (ESD): tutte le valvole si chiudono, gli sfiati si aprono e gli allarmi suonano. Dopo l'arresto, una routine di sfiato e spurgo evacua il SiH4 residuo in un sistema di smaltimento sicuro.

I VMB avanzati integrano funzionalità intelligenti, come il monitoraggio remoto tramite interfacce Ethernet o wireless. La registrazione dei dati traccia i modelli di utilizzo, consentendo una manutenzione predittiva, come la sostituzione dei regolatori prima di un guasto.



Meccanismi di sicurezza: mitigazione dei rischi nella manipolazione di SiH4

La sicurezza è la pietra angolare della progettazione di VMB , dati i rischi intrinseci dell'SiH4. L'involucro è realizzato in acciaio inossidabile 316L con saldature per prevenire perdite ed è spesso classificato per ambienti a prova di esplosione (Classe I, Divisione 1). Le configurazioni di valvole a doppio blocco e sfiato (DBB) assicurano che, quando una sezione viene isolata, una valvola di sfiato rilasci il gas intrappolato, riducendo il rischio di rilascio accidentale durante la manutenzione.

Il rilevamento delle perdite è multiforme: oltre ai sensori di gas, il test di tenuta dell'elio durante l'installazione verifica l'integrità del sistema fino a 10^-9 atm-cc/sec. La protezione dalla sovrapressione è garantita da dischi di rottura e valvole di sicurezza che deviano la pressione in eccesso verso una torcia o uno scrubber.

Il sistema antincendio è integrato, con rilevatori UV/IR che attivano l'emissione di CO2 o di agente pulito. I pannelli di interfaccia uomo-macchina (HMI) offrono comandi intuitivi, con funzionalità di blocco/etichettatura per una manutenzione sicura. La conformità a standard come SEMI S2 (per la sicurezza delle apparecchiature a semiconduttore) e NFPA 55 (per i gas compressi) garantisce che il VMB soddisfi i parametri di sicurezza globali.



Applicazioni nell'industria

I VMB in SiH4 sono indispensabili nelle fabbriche di semiconduttori, dove alimentano gli utensili CVD potenziati al plasma per la deposizione di silicio amorfo. Nel fotovoltaico, supportano la produzione di pannelli solari a film sottile. I laboratori di ricerca utilizzano VMB su piccola scala per esperimenti di crescita epitassiale. Oltre alle applicazioni basate sul silicio, sistemi simili gestiscono altri gas idruri come il germano (GeH4) nella produzione di semiconduttori composti.

La modularità dei VMB consente la personalizzazione: per le fabbriche ad alta produttività, i collettori multicilindro aumentano la capacità; per la ricerca e sviluppo, sono sufficienti design compatti. L'integrazione con i sistemi di gestione degli edifici (BMS) consente il monitoraggio del gas a livello di impianto, ottimizzando l'uso dell'energia e la sicurezza.



Sfide e tendenze future

Nonostante la loro robustezza, i VMB in SiH4 devono affrontare sfide come la compatibilità con i materiali (il SiH4 può degradare alcuni polimeri) e la necessità di frequenti calibrazioni. La manutenzione richiede una formazione specializzata per la gestione di materiali pericolosi.

Guardando al futuro, i progressi includono l'analisi predittiva basata sull'IoT, che utilizza l'intelligenza artificiale per prevedere i guasti a partire dai dati dei sensori. I progetti sostenibili si concentrano sulla riduzione del consumo di gas di spurgo, in linea con gli obiettivi di produzione ecologica. I sistemi ibridi che combinano VMB con generatori di gas in loco potrebbero ridurre al minimo i rischi legati alla movimentazione delle bombole.




scatola collettore valvola gas sih4
Conclusione

Il collettore per valvole per gas SiH4 è un esempio di ingegno ingegneristico nella gestione dei gas pericolosi. Integrando valvole, regolatori, sensori e controlli in un involucro sicuro, garantisce un'erogazione precisa e sicura di silano per processi industriali critici. La comprensione dei suoi componenti e del suo funzionamento consente ai professionisti di ottimizzare le prestazioni, prevenire incidenti e promuovere l'innovazione nella scienza dei materiali. Con l'evoluzione della tecnologia, il VMB rimarrà un elemento di sicurezza fondamentale nella ricerca di soluzioni avanzate per l'elettronica e le energie rinnovabili.
