Come risolvere i problemi più comuni del sistema di collettori delle bombole di gas

Come risolvere i problemi più comuni del sistema di collettori delle bombole di gas

I sistemi di collettori per bombole di gas sono gli eroi silenziosi di molti ambienti industriali, medici e di laboratorio. Forniscono un approvvigionamento continuo e affidabile di gas come ossigeno, azoto, argon o gas speciali, collegando tra loro più bombole. Quando funzionano correttamente, garantiscono la continuità operativa e la sicurezza. Tuttavia, come qualsiasi sistema meccanico complesso, i collettori sono soggetti a guasti specifici che possono interrompere i flussi di lavoro e, nei casi peggiori, creare situazioni di pericolo. Una risoluzione efficace dei problemi non è solo una questione di comodità, ma un elemento critico per la sicurezza e l'efficienza operativa.

Questo articolo fornisce una guida pratica e strutturata per diagnosticare e risolvere i problemi più comuni riscontrati nei sistemi di distribuzione del gas. Tratteremo problematiche che vanno da perdite e irregolarità di pressione a guasti delle valvole e contaminazione, offrendo metodologie di risoluzione dei problemi passo dopo passo, protocolli di sicurezza essenziali e strategie di manutenzione preventiva.


produttori di sistemi di cambio automatico del gas


Sezione 1: La sicurezza prima di tutto – Il fondamento non negoziabile

Prima di toccare una singola valvola o un manometro, la sicurezza deve essere la preoccupazione principale.

Dispositivi di protezione individuale (DPI): Indossare sempre i DPI appropriati. Questi includono almeno occhiali di sicurezza, guanti e, a seconda del gas, indumenti ignifughi o altri equipaggiamenti specializzati.
Ventilazione: Assicurarsi che l'area sia ben ventilata, soprattutto quando si maneggiano gas inerti (che possono causare asfissia) o gas infiammabili.
Conoscenza del gas: Comprendere i rischi specifici del gas presente nel sistema: è ossidante, infiammabile, inerte, tossico o corrosivo? Tenere a portata di mano le relative schede di sicurezza (SDS).
Conoscenza del sistema: Conoscere a fondo lo schema elettrico del sistema (P&ID - Piping and Instrumentation Diagram). Conoscere la posizione di tutte le valvole di intercettazione di emergenza (ESV) e delle valvole di alimentazione principale.
Depressurizzazione: Per molte riparazioni, il sistema deve essere isolato e depressurizzato in modo sicuro. Seguire una procedura di lock-out/tag-out (LOTO).
In caso di dubbio, evacuare e chiamare un professionista: Se si sospetta una perdita importante (in particolare di gas tossico o infiammabile), non si riesce a identificare la fonte o non si hanno gli strumenti e la formazione necessari, evacuare immediatamente l'area e contattare un tecnico qualificato o il fornitore del gas.




Sezione 2: Problema comune n. 1 – Perdite nel sistema di collettori delle bombole di gas

Le perdite sono il problema più frequente e potenzialmente pericoloso. Possono causare perdite di gas, cali di pressione, rischi ambientali e, con alcuni gas, rischi di incendio o tossicità.

sintomi:

Calo graduale o improvviso della pressione del sistema.
Sibilo udibile (non sempre presente, soprattutto in caso di piccole perdite).
Aumento della frequenza di sostituzione dei cilindri senza aumento dell'utilizzo.
Per gas inerti in spazi confinati: allarmi per vertigini o carenza di ossigeno.
Per i gas infiammabili: odore (se odorizzato) o allarmi rilevatori di gas.
Procedura di risoluzione dei problemi:

Fase 1: Controlli preliminari e isolamento

Verificare che le apparecchiature a valle (ad esempio analizzatori, reattori) non consumino gas in modo imprevisto.
Chiudere la valvola di alimentazione principale dal collettore all'impianto. Se il manometro di alta pressione sul collettore continua a scendere, la perdita è a monte (nel collettore stesso). Se si stabilizza, la perdita è a valle nella tubazione di distribuzione.
Fase 2: Identificazione della fonte della perdita (collettore a monte)
Utilizzare una soluzione non corrosiva per la rilevazione delle perdite disponibile in commercio (ad esempio Snoop) o una soluzione di acqua saponata. Non utilizzare mai una fiamma.

Principali sospettati:
Collegamenti del cilindro (codini): I tubi flessibili che collegano le bombole al collettore sono punti di guasto comuni. Controllare i raccordi a dado sia sulla valvola della bombola (dado CGA) che sull'ingresso del collettore. Si formeranno delle bolle nel punto di perdita.
Sedi valvole/di ritegno: Le guarnizioni interne della valvola di commutazione o delle valvole di ritegno possono deteriorarsi.
Membrane e guarnizioni del regolatore di pressione: Applicare la soluzione sul foro di sfiato del regolatore e su tutte le giunture.
Collegamenti del calibro: I piccoli raccordi in cui i manometri si avvitano al collettore.
Raccordi filettati e saldature: Ispezionare tutti i giunti nella tubazione del collettore.
Fase 3: Risoluzione

Per collegamenti allentati: Utilizzare la chiave corretta per serrare il raccordo. Non serrare eccessivamente, poiché ciò potrebbe danneggiare le guarnizioni o le filettature. Seguire le specifiche di coppia del produttore, se disponibili.
Per i componenti danneggiati: Se la perdita proviene da uno stelo della valvola, dal corpo del regolatore o da un pigtail rotto, il componente deve essere sostituito. Depressurizzare completamente la linea prima di tentare la sostituzione.
Per il degrado della guarnizione: O-ring, guarnizioni e tenute a membrana si usurano. Sostituirli con il materiale corretto e compatibile con i gas (ad esempio, Viton per molte applicazioni, ma consultare le tabelle di compatibilità).




Sezione 3: Problema comune n. 2 – Irregolarità della pressione

Ciò include l'assenza di pressione, la bassa pressione o la pressione fluttuante all'uscita.

sintomi:

Le apparecchiature a valle si guastano o funzionano in modo irregolare.
Le letture del manometro sono instabili o inferiori al punto di regolazione.
Procedura di risoluzione dei problemi:

Fase 1: verificare la fonte di fornitura

Collettori “Auto-Changeover”: Assicurarsi che il banco primario non sia vuoto. Il sistema potrebbe non essere riuscito a passare al banco di riserva. Se necessario, azionare manualmente la valvola di commutazione.
Collettori “semi-automatici”: Verificare che sia aperta la banca corretta e che i cilindri non siano vuoti.
Pressione del cilindro: Controllare i manometri sui singoli regolatori delle bombole (se presenti) o il manometro di alta pressione della bancata. Una bombola vuota è la spiegazione più semplice.
Fase 2: diagnosticare il guasto del regolatore

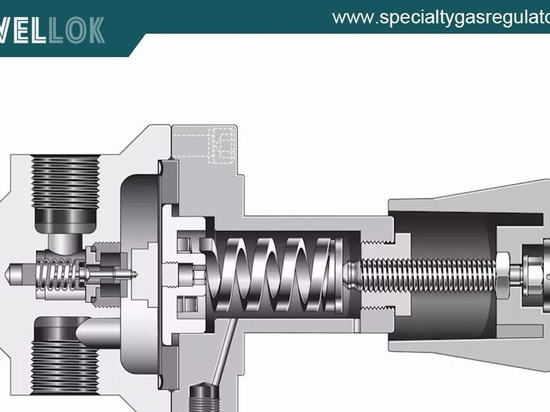

Il regolatore di pressione è un componente chiave. Il guasto può presentarsi in diversi modi:

Creep (aumento di pressione): La pressione di uscita aumenta lentamente in assenza di flusso a valle. Si tratta di un guasto critico, spesso causato da una sede della valvola principale danneggiata. Il regolatore deve essere sostituito immediatamente.
Caduta di pressione (Droop): La pressione di uscita scende al di sotto del valore di riferimento quando si avvia il flusso. Questo può essere normale per portate elevate, ma in caso di grave problema indica una molla debole o un regolatore sottodimensionato.
Nessuna pressione di uscita: Il regolatore è bloccato, il filtro di ingresso è intasato o la membrana è rotta. Provare a dare un leggero colpo di martello sul corpo per sbloccare la valvola. Se il problema persiste, sostituirla.
Fluttuazioni irregolari: Potrebbe indicare contaminazione (vedere Problema n. 4) o un componente interno difettoso.
Passaggio 3: verificare la presenza di blocchi

Ispezionare i filtri di ingresso dei regolatori. Il particolato proveniente dalle bombole può ostruirli.
Controllare le elettrovalvole (se utilizzate per il controllo automatico) per assicurarsi che ricevano alimentazione e siano aperte.




Sezione 4: Problema comune n. 3 – Malfunzionamenti delle valvole

Le valvole sono i punti di controllo del collettore.

sintomi:

Impossibilità di isolare una banca o un cilindro.
Perdita attraverso una valvola in posizione chiusa.
Funzionamento della valvola rigido o bloccato.
Procedura di risoluzione dei problemi:

Fase 1: identificare la valvola difettosa

Utilizzare il metodo di rilevamento delle perdite descritto sopra per verificare se una valvola lascia passare gas quando è chiusa.
Ascoltare il flusso attraverso una valvola che dovrebbe essere chiusa.
Fase 2: Problemi comuni delle valvole e relative soluzioni

Perdita dello stelo: Per le valvole a pacco (con dado premistoppa), un leggero serraggio del dado premistoppa può arrestare una perdita dallo stelo. Se la perdita persiste, il premistoppa deve essere sostituito durante una finestra di manutenzione senza pressione.
Perdita interna del sedile: Se il gas attraversa il corpo della valvola quando è chiusa, la sede (spesso in PTFE o altro materiale morbido) è danneggiata. La valvola deve essere riparata o sostituita.
Valvola bloccata: Non forzarlo. Applicare un lubrificante penetrante approvato per l'uso con ossigeno (se applicabile) e lasciarlo agire. Può essere utile picchiettare delicatamente con un martello morbido. Forzare eccessivamente può causare la rottura dello stelo. Se il grippaggio persiste, la valvola deve essere sostituita.




Sezione 5: Problema comune n. 4 – Problemi di contaminazione/purezza del gas

Fondamentale nei laboratori, nella fabbricazione di semiconduttori e nelle applicazioni mediche in cui la purezza del gas è fondamentale.

sintomi:

Prestazioni degradate di strumenti sensibili (ad esempio, GC-MS, reattori).
Odori o colori insoliti.
Particolato nei filtri o nelle apparecchiature a valle.
Procedura di risoluzione dei problemi:

Fase 1: Tracciare la fonte di contaminazione
La contaminazione può avvenire in diversi punti:

Cilindro Fonte: La fonte più comune. Utilizzare sempre gas con il grado di purezza corretto per la propria applicazione.
Durante il cambio del cilindro: La procedura può introdurre aria o umidità. Spurgare sempre il collegamento della bombola prima di aprire la valvola principale della bombola. Utilizzare il metodo "apri, spurga, collega".
Contaminazione interna del collettore: Umidità, olio o particelle derivanti da una pulizia iniziale inadeguata, da un componente danneggiato o dal riflusso da valle.
Materiali di costruzione: Materiali incompatibili (ad esempio, ottone standard con ammoniaca ad alta purezza) possono degradarsi e contaminare il flusso.
Fase 2: Risoluzione e prevenzione

Installare un sistema di filtraggio aggiuntivo: Utilizzare filtri antiparticolato in linea (0.01 micron) e, se necessario, purificatori o essiccatori specifici per il contaminante (ad esempio, umidità, ossigeno).
Migliorare le procedure di spurgo: Implementare rigorose procedure operative standard per la sostituzione dei cilindri, assicurando la corretta evacuazione o spurgo del punto di collegamento.
Passivazione del sistema: Nei sistemi ad altissima purezza, potrebbe essere necessario pulire e passivare l'intero collettore e le tubazioni per rimuovere i contaminanti interni.






Sezione 6: Manutenzione proattiva: la migliore forma di risoluzione dei problemi

Un programma di manutenzione preventiva (PM) efficace previene la maggior parte dei problemi.

Controlli giornalieri/operativi:

Ispezione visiva per verificare la presenza di danni fisici, corrosione o gelo (che indicano una perdita).
Registrazione delle letture della pressione per monitorare l'utilizzo e identificare perdite lente.
Controlli settimanali/mensili:

Controllare eventuali perdite su tutti i collegamenti con il fluido di rilevamento.
Verificare il funzionamento dei sistemi di cambio e degli allarmi.
Servizio professionale annuale/biennale:

Prova completa delle perdite del sistema.
Taratura di manometri e regolatori di pressione.
Ispezione e sostituzione degli elementi soggetti a usura: guarnizioni delle valvole, sedi dei regolatori, membrane e filtri.
Prova di funzionamento di tutti i dispositivi di sicurezza e delle elettrovalvole.




Conclusione

La risoluzione dei problemi di un sistema di collettori per bombole di gas è un processo metodico che combina l'osservazione sistematica con una profonda conoscenza dei componenti del sistema. Partendo da rigorosi protocolli di sicurezza, è possibile diagnosticare efficacemente la causa principale di perdite, problemi di pressione, guasti alle valvole e contaminazione. Ricordate, l'obiettivo della risoluzione dei problemi non è solo quello di risolvere il problema immediato, ma di comprenderne le cause , prevenendone così il ripetersi.

Lo strumento più potente, tuttavia, non è la chiave inglese o il cercafughe, bensì un programma di manutenzione preventiva completo e costantemente eseguito. Investendo in ispezioni, test e sostituzioni regolari dei componenti, si trasforma la risoluzione dei problemi da un'attività di emergenza reattiva a un'attività minore e pianificata, garantendo il funzionamento ininterrotto, sicuro e affidabile del sistema di alimentazione del gas critico.
