I laboratori che manipolano acidi, alcali, solventi, sostanze chimiche tossiche, gas corrosivi e altre sostanze pericolose necessitano di sistemi di trattamento dei fumi affidabili per proteggere il personale, le apparecchiature di laboratorio e l'ambiente circostante. Un sistema di depurazione dei gas di scarico per cappe da laboratorio è una soluzione importante per trattare i fumi chimici prima che vengano rilasciati nell'atmosfera.

Tra le diverse tecnologie di trattamento dei gas di scarico, la torre di lavaggio a umido è ampiamente utilizzata perché è in grado di rimuovere numerosi contaminanti idrosolubili, acidi, alcalini e reattivi dai flussi di scarico dei laboratori. Se progettato correttamente, un sistema di lavaggio dei gas di scarico per cappe da laboratorio può combinare in un unico sistema integrato un efficiente contatto gas-liquido, la neutralizzazione chimica, la rimozione delle particelle e il monitoraggio continuo.

Questo articolo illustra il principio di funzionamento, i componenti, i materiali, le applicazioni, le considerazioni progettuali e i vantaggi di un sistema di lavaggio a umido con torre per il trattamento dei fumi di scarico chimici di laboratorio.

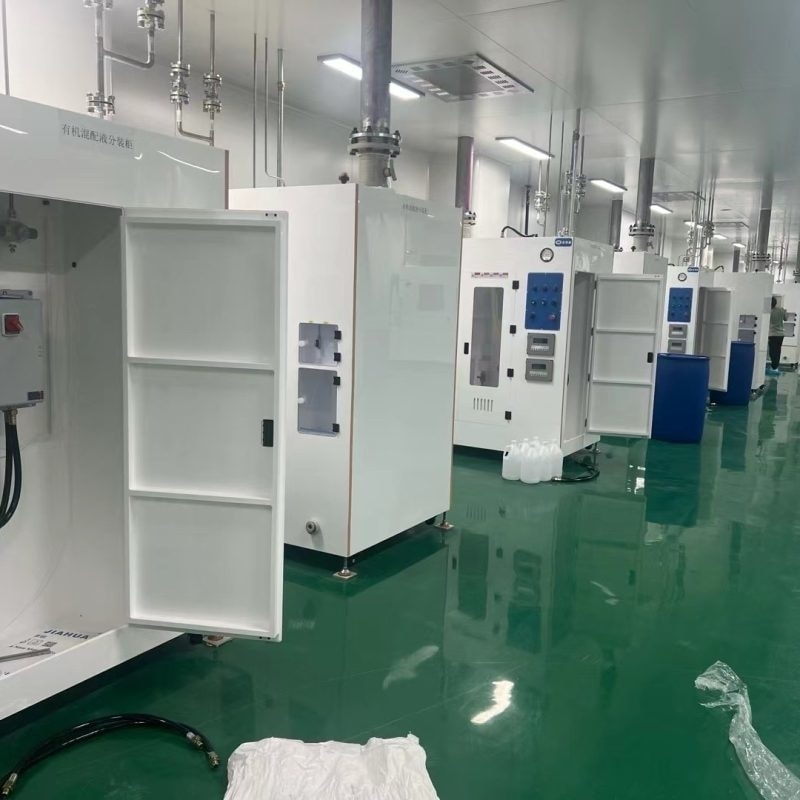

Modulo di erogazione di fluidi chimici e sistema di erogazione di sostanze chimiche
Che cos'è una torre di depurazione dei gas di aspirazione per cappe da laboratorio?
Una torre di lavaggio dei gas di scarico per cappe da laboratorio è un dispositivo di trattamento dei gas di scarico installato a valle delle cappe da laboratorio, delle postazioni di lavoro chimiche o delle apparecchiature di processo di laboratorio. La sua funzione principale è quella di rimuovere o neutralizzare i contaminanti pericolosi dall'aria di scarico prima che il gas trattato entri nel camino di ventilazione.

Un sistema tipico è costituito da un condotto di aspirazione della cappa, un ventilatore di aspirazione, una torre di lavaggio a umido, una pompa di circolazione del liquido, una sezione di spruzzatura o confezionamento, un sistema di dosaggio dei prodotti chimici, un demister, strumenti di monitoraggio e un pannello di controllo.

Quando all'interno di una cappa aspirante da laboratorio si generano vapori chimici, l'aria contaminata viene catturata e trasportata attraverso il condotto di scarico. Invece di essere scaricata direttamente all'esterno, l'aria di scarico entra nella torre di lavaggio, dove viene a contatto con un liquido di lavaggio circolante.

A seconda dei contaminanti chimici, il liquido può essere semplice acqua o una soluzione chimicamente formulata contenente un acido, un alcali, un agente ossidante o un altro agente chimico di trattamento.

Il gas trattato passa quindi attraverso una sezione di demistificazione per rimuovere le goccioline di liquido trascinate prima di essere scaricato attraverso il camino di scarico.

Come funziona una torre di lavaggio a umido?
Il principio di funzionamento di una torre di lavaggio a umido si basa sul contatto gas-liquido. I gas di scarico contaminati fluiscono attraverso la torre mentre il liquido di lavaggio viene distribuito sul flusso gassoso.

Un tipico processo di trattamento comprende le seguenti fasi:

1. Raccolta dei gas di scarico
La cappa aspirante da laboratorio cattura i vapori e i gas pericolosi generati durante esperimenti o processi chimici. Un ventilatore di aspirazione crea una pressione negativa per convogliare l'aria contaminata attraverso la rete di condotti.

Un adeguato controllo del flusso d'aria è essenziale, poiché una capacità di aspirazione insufficiente può consentire ai contaminanti di fuoriuscire nel laboratorio.

2. Ingresso del gas nello scrubber
Il gas contaminato entra nella sezione inferiore o laterale della torre di lavaggio a umido. La torre è progettata per fornire una velocità del gas controllata e un tempo di permanenza sufficiente per un efficace contatto gas-liquido.

A seconda della configurazione del sistema, il gas può fluire verso l'alto attraverso un letto impaccato mentre il liquido di lavaggio scorre verso il basso.

3. Contatto gas-liquido
All'interno della torre, ugelli a spruzzo o materiali di riempimento aumentano la superficie di contatto tra i gas di scarico e il liquido di lavaggio.

I materiali di riempimento creano un'ampia superficie bagnata, consentendo ai contaminanti solubili o reattivi di trasferirsi dalla fase gassosa alla fase liquida.

Ad esempio, i gas acidi come il cloruro di idrogeno possono essere assorbiti in una soluzione alcalina. Allo stesso modo, i contaminanti alcalini possono essere trattati con una soluzione detergente acida.

4. Neutralizzazione chimica
L'assorbimento fisico da solo potrebbe non essere sufficiente per alcuni flussi di gas di scarico chimici. Le reazioni chimiche possono migliorare l'efficienza di rimozione degli inquinanti.

Per i gas acidi, si possono utilizzare soluzioni alcaline come l'idrossido di sodio per neutralizzare i contaminanti. Per i gas alcalini, si possono selezionare soluzioni acide.

La scelta del prodotto chimico più adatto dipende dalla concentrazione del contaminante, dalla composizione chimica del gas, dall'efficienza di rimozione richiesta e dalle condizioni operative.

5. Disappannamento
Dopo aver attraversato la sezione di lavaggio, il gas trattato può contenere piccole goccioline di liquido di lavaggio.

Un filtro antinebbia o un eliminatore di nebbia rimuove queste goccioline prima che il gas lasci la torre. Ciò contribuisce a prevenire il trascinamento di liquidi nelle condotte a valle e nei camini di scarico.

6. Scarico del gas trattato
Dopo il trattamento e la deumidificazione, il gas viene scaricato attraverso il ventilatore di aspirazione e il camino.

Le prestazioni finali in termini di emissioni dipendono dal tipo di contaminante, dalla concentrazione in ingresso, dalla portata del gas, dalla configurazione dello scrubber, dalla composizione chimica del liquido e dalle condizioni operative.

Componenti principali di un sistema di lavaggio a umido per laboratorio
Un sistema completo di depurazione dei gas di scarico per cappe da laboratorio comprende generalmente diversi componenti integrati.

Torre di lavaggio a umido
La torre costituisce la principale camera di contatto gas-liquido. Le configurazioni più comuni includono scrubber a letto impaccato, torri a spruzzo e scrubber combinati.

Per le applicazioni di laboratorio, le dimensioni della torre vengono selezionate in base al flusso d'aria di scarico, alla concentrazione di contaminanti, all'efficienza di rimozione richiesta e allo spazio di installazione disponibile.

Materiale di imballaggio
I materiali di imballaggio aumentano la superficie di contatto tra gas e liquido. Le opzioni più comuni includono PP, PVC e altri materiali resistenti agli agenti chimici.

La guarnizione deve essere selezionata in base alla compatibilità chimica, alla temperatura, alla caduta di pressione, alla resistenza meccanica e ai requisiti di manutenzione.

Ugelli a spruzzo
Gli ugelli a spruzzo distribuiscono il liquido detergente in modo uniforme su tutta l'area di trattamento. Una distribuzione omogenea del liquido è essenziale per evitare zone asciutte e garantire prestazioni di trattamento costanti.

Pompa di circolazione
La pompa di circolazione trasferisce continuamente il liquido di lavaggio dal serbatoio alla sezione di spruzzatura. Nella scelta della pompa è necessario considerare la portata, la pressione, la compatibilità chimica e le condizioni di funzionamento continuo.

demister
Il demister rimuove le goccioline di liquido trasportate dal flusso di gas. Questo componente è particolarmente importante per ridurre il trascinamento di umidità e proteggere le apparecchiature di ventilazione a valle.

Sistema di dosaggio chimico
Un sistema di dosaggio chimico può aggiungere automaticamente sostanze chimiche neutralizzanti in base alle esigenze del processo.

Ad esempio, un sistema di dosaggio a pH controllato può mantenere il liquido circolante entro un intervallo di pH specificato.

Pannello di controllo
Un pannello di controllo basato su PLC può monitorare e controllare pompe, ventilatori, livelli di pH, livelli di liquido, pressione, allarmi e altri parametri operativi.

Per gli impianti di laboratorio di grandi dimensioni, gli allarmi automatici e i sistemi di interblocco possono contribuire a migliorare l'affidabilità del sistema.

Materiali per torri di lavaggio dei gas di scarico chimici
La scelta dei materiali è uno degli aspetti più importanti da considerare nella progettazione di un sistema di trattamento dei fumi chimici di un laboratorio.

Il polipropilene (PP) è ampiamente utilizzato per le torri di lavaggio a umido grazie alla sua buona resistenza a molti acidi, alcali e sostanze chimiche da laboratorio. Il PP è inoltre leggero e adatto alla realizzazione di strutture di lavaggio prefabbricate.

Il PVC può essere utilizzato in determinate applicazioni di aspirazione e nei sistemi di canalizzazione in ambienti corrosivi, a seconda della temperatura e della compatibilità chimica.

In ambienti chimici altamente aggressivi, gli ingegneri devono valutare la compatibilità del corpo della torre, del riempimento, degli ugelli, delle pompe, delle valvole, delle guarnizioni e delle condotte con l'effettiva composizione chimica.

La scelta del materiale non dovrebbe basarsi solo sul nome della sostanza chimica. Concentrazione, temperatura, tempo di esposizione, umidità e miscele di sostanze chimiche possono influenzare significativamente il comportamento corrosivo.

Applicazioni dei depuratori di gas per cappe da laboratorio
I sistemi di lavaggio a umido con torre possono essere utilizzati in numerosi ambienti di ricerca di laboratorio e industriali.

Laboratori Chimici
Nei laboratori chimici possono generarsi vapori acidi, gas alcalini e altri fumi chimici pericolosi durante le procedure di sintesi, test e analisi.

Un sistema di lavaggio a umido può fornire un ulteriore stadio di trattamento tra l'aria aspirata dalla cappa e l'atmosfera.

Laboratori Farmaceutici
I laboratori di ricerca e produzione farmaceutica possono maneggiare sostanze chimiche corrosive, solventi, principi attivi e prodotti chimici di processo.

A seconda della composizione dei gas di scarico, il lavaggio a umido può essere integrato con altre tecnologie per raggiungere gli obiettivi di controllo delle emissioni richiesti.

Laboratori universitari e di ricerca
Le università e gli istituti di ricerca spesso dispongono di numerose cappe aspiranti da laboratorio collegate a sistemi di aspirazione centralizzati.

Un sistema centralizzato di lavaggio a umido può trattare i gas di scarico provenienti da diverse aree di laboratorio, a condizione che le caratteristiche del flusso d'aria e dei contaminanti vengano valutate correttamente.

Laboratori di semiconduttori ed elettronica
I processi chimici utilizzati nella ricerca sui semiconduttori e sull'elettronica possono generare gas di scarico acidi, alcalini e di altra natura reattiva.

Gli scrubber a umido sono comunemente utilizzati per la rimozione di contaminanti idrosolubili o chimicamente reattivi, soprattutto laddove è richiesta una costruzione resistente alla corrosione.

Laboratori di prove ambientali
I laboratori ambientali e di analisi possono utilizzare reagenti chimici che generano vapori corrosivi o solubili. Un sistema di depurazione dei fumi adeguatamente progettato può contribuire a controllare queste emissioni prima dello scarico.

Come scegliere un depuratore di gas per cappe da laboratorio
La scelta di uno scrubber a umido dovrebbe partire dalle caratteristiche del flusso d'aria aspirata, piuttosto che limitarsi a selezionare una torre in base alle dimensioni.

I parametri importanti includono:

portata dell'aria di scarico
Composizione chimica
Concentrazione del contaminante
Temperatura del gas
Efficienza di rimozione richiesta
Pressione di esercizio
tipo di liquido detergente
Requisiti per il controllo del pH
Spazio di installazione disponibile
Configurazione del camino di scarico
Requisiti ambientali locali
Requisiti di manutenzione
Ad esempio, un sistema progettato principalmente per gas acidi potrebbe richiedere una diversa composizione chimica per il lavaggio rispetto a un sistema progettato per contaminanti alcalini.

Anche la portata del gas è fondamentale. Se la torre è sottodimensionata, la velocità del gas potrebbe diventare eccessiva, riducendo il tempo di contatto gas-liquido e potenzialmente aumentando la caduta di pressione.

D'altro canto, dimensioni eccessive della torre possono aumentare i costi e l'ingombro delle apparecchiature senza apportare benefici proporzionali.

Vantaggi di un sistema di torre di lavaggio a umido
Un sistema di lavaggio a umido progettato correttamente offre diversi vantaggi per il trattamento dei fumi di scarico chimici di laboratorio.

Elevata adattabilità: il liquido di lavaggio può essere selezionato in base alle caratteristiche chimiche dei gas di scarico.

Struttura resistente alla corrosione: il PP e altri materiali idonei possono garantire un servizio affidabile in molti ambienti corrosivi.

Controllo combinato di gas e particolato: alcune configurazioni di scrubber a umido possono rimuovere sia i contaminanti gassosi solubili che il particolato.

Funzionamento continuo: i sistemi di circolazione dei liquidi possono funzionare ininterrottamente se pompe, ventilatori e sistemi di controllo sono selezionati correttamente.

Monitoraggio automatico: pH, livello del liquido, pressione differenziale, stato della pompa e altri parametri possono essere monitorati tramite un sistema di controllo integrato.

Integrazione compatta: lo scrubber può essere collegato direttamente al condotto di aspirazione della cappa da laboratorio oppure integrato in un sistema centralizzato di trattamento dei fumi.

Manutenzione dei sistemi di lavaggio a umido dei laboratori
Una manutenzione regolare è essenziale per mantenere prestazioni stabili dello scrubber.

Gli operatori devono ispezionare periodicamente la pompa di circolazione, gli ugelli di spruzzatura, i materiali di riempimento, il demister, le condotte, le valvole e il sistema di dosaggio dei prodotti chimici.

Il liquido di lavaggio deve essere monitorato per quanto riguarda pH, concentrazione, contaminazione e livello. Se il liquido risulta saturo o fortemente contaminato, potrebbe essere necessario sostituirlo o trattarlo in base alla progettazione dell'impianto e alle normative vigenti in materia di gestione dei rifiuti.

I materiali di riempimento devono essere ispezionati per verificare la presenza di incrostazioni o ostruzioni. Un riempimento ostruito può aumentare la caduta di pressione e ridurre l'efficienza del contatto gas-liquido.

Anche il sistema di disappannamento dovrebbe essere controllato regolarmente, poiché l'accumulo di particelle o depositi chimici può ostruire il flusso d'aria.

La strumentazione deve essere calibrata secondo il programma di manutenzione raccomandato dal produttore.

Torre di lavaggio a umido contro lavaggio a secco
Gli scrubber a umido e a secco utilizzano meccanismi di trattamento differenti.

Uno scrubber a umido utilizza una fase liquida per assorbire, reagire o catturare i contaminanti. È particolarmente adatto per molti gas reattivi e solubili in acqua.

Uno scrubber a secco utilizza adsorbenti solidi o materiali reattivi. Può essere preferibile laddove sia necessario ridurre al minimo la produzione di acque reflue o laddove specifici contaminanti richiedano l'adsorbimento anziché l'assorbimento in fase liquida.

In alcune applicazioni di laboratorio, una combinazione di tecnologie può fornire un trattamento complessivo migliore. Ad esempio, uno scrubber a umido può essere utilizzato per gas acidi o alcalini, mentre uno stadio a carbone attivo fornisce un trattamento aggiuntivo per determinati vapori organici.

La configurazione corretta dipende dalla composizione effettiva dei gas di scarico e dagli obiettivi di trattamento.



Conclusione
Un sistema di torre di lavaggio dei gas per cappe da laboratorio con torre di lavaggio a umido offre un approccio ingegneristico efficace per il trattamento di molti tipi di gas di scarico chimici generati da cappe da laboratorio e apparecchiature di processo.

Il cuore del sistema è l'efficiente contatto gas-liquido. I gas di scarico contaminati entrano nello scrubber, entrano in contatto con il liquido circolante e subiscono assorbimento e, ove necessario, neutralizzazione chimica. Un demister rimuove quindi le goccioline di liquido trascinate prima che il gas trattato venga scaricato.

Per garantire prestazioni affidabili, lo scrubber deve essere progettato in base alle effettive condizioni di scarico, tra cui il flusso d'aria, il tipo di contaminante, la concentrazione, la temperatura, la compatibilità chimica e le prestazioni di rimozione richieste.

Un sistema ben progettato può includere PP resistente alla corrosione o altri materiali idonei, guarnizioni ad alta efficienza, pompe e ugelli resistenti agli agenti chimici, controllo automatico del pH, monitoraggio del livello del liquido, monitoraggio della pressione differenziale e allarmi basati su PLC.

Per i laboratori che gestiscono fumi chimici corrosivi o pericolosi, è fondamentale scegliere la torre di lavaggio a umido, il ventilatore di aspirazione, la canalizzazione, il sistema di dosaggio dei prodotti chimici e i controlli di monitoraggio più adatti. La progettazione e il dimensionamento del sistema devono essere eseguiti da professionisti, utilizzando i dati di processo effettivi e le normative ambientali e di sicurezza sul lavoro applicabili.

Per applicazioni di laboratorio, ricerca, farmaceutiche, di semiconduttori e chimiche, un sistema di depurazione dei gas di scarico per cappe da laboratorio personalizzato può fornire una base pratica per un trattamento più sicuro e controllato dei gas di scarico chimici.
