Valvole a membrana ad altissima purezza per prodotti chimici corrosivi e ad elevata purezza

Valvole a membrana ad altissima purezza per prodotti chimici corrosivi e ad elevata purezza

mente per applicazioni esigenti in cui la purezza chimica e l'integrità del processo sono essenziali. La loro struttura compatta, le eccellenti prestazioni di tenuta, il basso volume morto interno e la compatibilità con sostanze chimiche aggressive le rendono una scelta importante per sistemi di erogazione di sostanze chimiche, banchi a umido, unità di dosaggio di sostanze chimiche, strumenti per processi di semiconduttori e sistemi di distribuzione di fluidi ad alta purezza.

Questo articolo illustra i principi di funzionamento, la selezione dei materiali, le caratteristiche di progettazione, le applicazioni e i principali criteri di selezione delle valvole a membrana ad altissima purezza utilizzate con sostanze chimiche corrosive e ad elevata purezza.


Che cos'è una valvola a membrana ad altissima purezza?
Una valvola a membrana ad altissima purezza è una valvola di precisione per il controllo dei fluidi, progettata per regolare o isolare liquidi o gas ad elevata purezza, impedendo al contempo che il fluido di processo entri in contatto con il meccanismo di azionamento della valvola.

A differenza delle valvole convenzionali che possono utilizzare guarnizioni, steli o tenute scorrevoli direttamente esposte al fluido di processo, una valvola a membrana utilizza una membrana flessibile come barriera di isolamento primaria. Quando la valvola viene azionata, la membrana si muove contro o lontano dalla sede della valvola per controllare il flusso.

Questa configurazione offre diversi vantaggi per le applicazioni nel settore dei semiconduttori e dei prodotti chimici ad elevata purezza.

Innanzitutto, il fluido di processo rimane separato dall'attuatore e dallo stelo della valvola. In secondo luogo, la valvola può essere progettata con un percorso di flusso interno regolare e un volume morto minimo. In terzo luogo, l'assenza di guarnizioni convenzionali per lo stelo riduce significativamente il rischio di perdite esterne e di generazione di particelle.

Per le applicazioni che coinvolgono sostanze chimiche corrosive come acidi, basi, ossidanti e solventi, queste caratteristiche sono particolarmente preziose.

Perché le valvole ad altissima purezza sono importanti per i prodotti chimici corrosivi
Le sostanze chimiche corrosive possono attaccare materiali metallici e polimerici non idonei, provocando corrosione, contaminazione, guasti prematuri dei componenti o perdite. Nella produzione di semiconduttori, anche quantità estremamente ridotte di ioni metallici indesiderati, particelle o contaminanti organici possono influire negativamente sui processi più delicati.

Per questo motivo, un sistema di erogazione di sostanze chimiche deve essere progettato tenendo conto delle proprietà del fluido di processo effettivo.

Una valvola a membrana ad altissima purezza fornisce una barriera controllata tra la sostanza chimica e i componenti meccanici della valvola. La membrana, il corpo, la sede e le superfici a contatto con il fluido vengono selezionati in base alla concentrazione, alla temperatura, alla pressione e ai requisiti di compatibilità della sostanza chimica.

Le sostanze chimiche corrosive tipiche gestite dalle valvole a membrana ad alta purezza possono includere:

Acido cloridrico (HCl)
Acido fluoridrico (HF)
Acido nitrico (HNO₃)
Acido solforico (H₂SO₄)
Acido fosforico (H₃PO₄)
Idrossido di ammonio (NH₄OH)
Perossido di idrogeno (H₂O₂)
TMAH e altri prodotti chimici di processo
Solventi ad elevata purezza e prodotti chimici speciali
Il materiale corretto per la valvola dipende dalle specifiche condizioni chimiche e operative. La compatibilità chimica deve essere sempre verificata prima di selezionare una valvola.

Caratteristiche progettuali principali delle valvole a membrana ad altissima purezza
1. Isolamento del diaframma
Il diaframma è il componente centrale della valvola. Esso garantisce la separazione fisica tra il fluido di processo e il meccanismo di azionamento.

Questo design elimina molte superfici di tenuta convenzionali che possono diventare fonti di contaminazione. Riduce inoltre il rischio di perdite esterne del processo causate da guarnizioni dello stelo usurate.

Nei sistemi chimici ad elevata purezza, l'integrità del diaframma è quindi un fattore determinante nella scelta della valvola.

2. Basso volume morto
Il volume morto si riferisce alle aree all'interno di un sistema fluido in cui il fluido di processo può rimanere intrappolato. Un volume morto eccessivo può causare ritenzione di sostanze chimiche, contaminazione incrociata, lavaggio incompleto o condizioni di processo incoerenti.

Le valvole a membrana ad altissima purezza sono generalmente progettate con geometrie interne ottimizzate per ridurre al minimo i tratti morti e le zone di ristagno.

Un design a basso volume morto consente alle sostanze chimiche di fluire in modo efficiente attraverso la valvola e contribuisce a migliorare le prestazioni di lavaggio e spurgo.

3. Superfici interne lisce
La finitura superficiale è particolarmente importante per le applicazioni che richiedono elevata purezza.

Le superfici interne ruvide possono costituire punti di accumulo per particelle o residui chimici. Le valvole a membrana di alta qualità utilizzano pertanto finiture superficiali interne attentamente controllate per ridurre la contaminazione e migliorare la pulibilità.

Per i sistemi di erogazione di sostanze chimiche nei semiconduttori, a seconda dell'applicazione, possono essere specificate superfici a contatto con il fluido elettrolucidate o altrimenti altamente rifinite.

4. Elevata tenuta stagna
La prevenzione delle perdite è essenziale quando si maneggiano sostanze chimiche aggressive o pericolose.

Una valvola a membrana progettata correttamente può garantire una tenuta affidabile riducendo al contempo il rischio di perdite del fluido di processo attraverso lo stelo della valvola. Il design della valvola, il materiale della membrana, la configurazione della sede, le tolleranze di fabbricazione e il sistema di azionamento influenzano tutti le prestazioni di tenuta finali.

Le prove di tenuta devono essere eseguite in conformità ai requisiti dell'applicazione e agli standard di settore applicabili.

Selezione dei materiali per applicazioni corrosive e ad elevata purezza
La compatibilità dei materiali è uno dei fattori più importanti nella scelta di una valvola a membrana ad altissima purezza.

Acciaio inossidabile
L'acciaio inossidabile 316L è ampiamente utilizzato nei sistemi per fluidi e gas ad alta purezza grazie alla sua resistenza alla corrosione, alla sua resistenza meccanica e al suo impiego consolidato nelle apparecchiature per semiconduttori e farmaceutiche.

Per le applicazioni più esigenti nel settore dei semiconduttori, potrebbero essere necessari processi di produzione e trattamento superficiale specializzati per ottenere la pulizia e le condizioni superficiali desiderate.

Tuttavia, l'acciaio inossidabile 316L non è universalmente compatibile con tutte le sostanze chimiche. È necessario considerare la concentrazione effettiva della sostanza chimica, la temperatura, la pressione e la durata dell'esposizione.

fluoropolimeri
I materiali fluoropolimerici come PTFE, PFA e altri polimeri chimicamente resistenti possono offrire un'eccellente resistenza a molte sostanze chimiche aggressive.

Sono particolarmente utili nei sistemi di distribuzione di prodotti chimici dove è necessario ridurre al minimo la contaminazione da metalli o dove il fluido di processo presenta una forte reattività chimica.

La scelta tra i diversi materiali fluoropolimerici dovrebbe basarsi sulla compatibilità chimica, sulla temperatura, sui requisiti meccanici, sulla permeabilità e sulle specifiche di purezza.

Materiali del diaframma
Il diaframma è soggetto a movimenti meccanici ripetuti e, a seconda del design della valvola, può anche essere esposto direttamente al fluido di processo.

Il materiale di cui è composto deve pertanto garantire un adeguato equilibrio tra resistenza chimica, flessibilità, resistenza alla fatica e prestazioni di tenuta.

Applicazioni diverse possono richiedere materiali diversi per i diaframmi, pertanto i produttori dovrebbero fornire dati sulla compatibilità chimica e raccomandazioni specifiche per l'applicazione.

Applicazioni nella produzione di semiconduttori
L'industria dei semiconduttori è uno dei settori che più esigono valvole a membrana ad altissima purezza.

Le moderne fabbriche di semiconduttori utilizzano grandi quantità di sostanze chimiche corrosive e ad elevata purezza durante la pulizia dei wafer, l'incisione, la rimozione dello strato superficiale, la deposizione e altre fasi del processo.

Le valvole a membrana ad altissima purezza possono essere integrate in:

Sistemi di distribuzione chimica
Unità di dosaggio di prodotti chimici
Sistemi di distribuzione di prodotti chimici liquidi
Apparecchiature per la pulizia dei wafer
banchi bagnati
Sistemi di incisione
Strumenti di pulizia
Armadi per prodotti chimici
Sistemi di erogazione di prodotti chimici nel punto di utilizzo
Collettori chimici per utensili di processo
In questi sistemi, le prestazioni delle valvole possono influenzare direttamente la stabilità del processo. Una valvola che introduce particelle, contaminanti metallici o residui chimici può creare problemi al processo a valle.

Di conseguenza, le applicazioni dei semiconduttori richiedono in genere un controllo rigoroso sulla pulizia del processo produttivo, sui materiali dei componenti, sul confezionamento e sui test.

Utilizzo nei sistemi di erogazione di sostanze chimiche
Un sistema di trasporto di prodotti chimici trasferisce i prodotti chimici di processo dai contenitori di stoccaggio alle apparecchiature di produzione.

Un sistema tipico può contenere serbatoi di stoccaggio, pompe, filtri, regolatori, valvole, sensori, tubi, raccordi e apparecchiature di erogazione a punto d'uso.

La valvola a membrana viene spesso utilizzata per l'isolamento, il convogliamento, il dosaggio e il controllo del flusso.

Ad esempio, una valvola può isolare una linea di alimentazione di sostanze chimiche durante la manutenzione. Un'altra valvola può controllare il flusso di sostanze chimiche ad elevata purezza verso una camera di processo o un punto di erogazione.

Le valvole a membrana automatizzate possono essere integrate anche con sistemi di controllo pneumatici o elettronici, consentendo al sistema di erogazione dei prodotti chimici di funzionare secondo sequenze di processo programmate.

Un azionamento affidabile delle valvole è particolarmente importante nella produzione automatizzata, poiché la risposta delle valvole influisce direttamente sui tempi di processo e sul consumo di sostanze chimiche.

Importanza della produzione pulita
Una valvola ad alte prestazioni non può garantire un'elevata purezza se viene prodotta, assemblata o confezionata in un ambiente non controllato.

I componenti ad altissima purezza devono pertanto essere prodotti utilizzando procedure di pulizia e manipolazione appropriate.

A seconda dell'applicazione, i controlli di produzione possono includere:

Processi di pulizia controllati
Assemblaggio in camera bianca
Controllo delle particelle
Pulizia con acqua deionizzata
Imballaggi specializzati
Test di tenuta con elio o pressione
Ispezione dimensionale
Ispezione della finitura superficiale
Tracciabilità dei materiali
I requisiti specifici dipendono dall'applicazione prevista e dalle specifiche di purezza del cliente.

Nella produzione di semiconduttori, anche l'imballaggio dei componenti è importante. Un imballaggio inadeguato può consentire a particelle o contaminanti di penetrare nella valvola dopo la pulizia finale.

Azionamento pneumatico e manuale
Le valvole a membrana ad altissima purezza possono essere fornite con diversi metodi di azionamento.

Le valvole manuali sono adatte ad applicazioni in cui gli operatori necessitano di un controllo diretto e il numero di cicli di funzionamento è relativamente basso.

Le valvole ad azionamento pneumatico sono comunemente utilizzate nei sistemi automatizzati di erogazione di prodotti chimici. Possono essere controllate a distanza e integrate con i sistemi di controllo di processo.

L'azionamento automatico offre diversi vantaggi, tra cui un funzionamento costante, tempi di risposta più rapidi, una minore esposizione al rischio per l'operatore e una più facile integrazione nelle sequenze di processo automatizzate.

L'attuatore deve essere selezionato in base alla pressione pneumatica disponibile, al tempo di risposta richiesto, alla frequenza del ciclo, ai requisiti di sicurezza in caso di guasto e all'ambiente di installazione.

Come scegliere la valvola a membrana ad altissima purezza più adatta
Per le applicazioni con sostanze chimiche ad elevata purezza, la scelta di una valvola basata esclusivamente sulla dimensione dell'attacco non è sufficiente.

Occorre valutare diversi parametri tecnici.

Compatibilità chimica
Prima di selezionare i materiali da bagnare, è necessario identificare con precisione la composizione chimica, la concentrazione, la temperatura e le condizioni operative.

La compatibilità deve essere confermata utilizzando dati affidabili del produttore, anziché basarsi su supposizioni generiche.

Pressione e temperatura
La valvola deve essere dimensionata per la pressione e la temperatura massime di esercizio del sistema.

I progettisti dovrebbero inoltre tenere in considerazione i picchi di pressione, le condizioni di vuoto, i cicli termici e le condizioni operative anomale.

Requisiti di flusso
La capacità di flusso della valvola deve corrispondere alla portata di processo richiesta.

Una valvola sovradimensionata può fornire una scarsa risoluzione di controllo, mentre una valvola sottodimensionata può causare un'eccessiva caduta di pressione.

Tipo di connessione
Le configurazioni di connessione più comuni includono estremità di tubi, connessioni a tenuta frontale e altre interfacce di processo ad alta purezza.

Il collegamento deve essere compatibile con l'infrastruttura esistente per la fornitura di prodotti chimici e deve ridurre al minimo i volumi morti e i rischi di contaminazione.

Requisiti di purezza
I diversi settori industriali hanno requisiti di pulizia differenti.

I processi di produzione dei semiconduttori possono richiedere livelli di particelle estremamente bassi e un controllo rigoroso della contaminazione metallica e organica. Le applicazioni farmaceutiche possono presentare ulteriori requisiti relativi alla pulibilità e alla conformità normativa.

Durata della valvola e frequenza del ciclo
Se una valvola deve funzionare per migliaia o milioni di cicli, l'affaticamento del diaframma diventa un fattore importante da considerare.

Il produttore dovrebbe fornire informazioni adeguate sulla durata del ciclo di vita in base alle condizioni operative previste.

Considerazioni sulla manutenzione e l'affidabilità
Sebbene le valvole a membrana siano progettate per un funzionamento affidabile, è comunque importante sottoporle a ispezioni periodiche.

I programmi di manutenzione dovrebbero monitorare il funzionamento delle valvole, le perdite, le prestazioni di azionamento e la stabilità del processo.

Se una valvola presenta un comportamento anomalo, perdite, una maggiore forza di azionamento o un controllo del flusso irregolare, è necessario farla valutare tempestivamente.

Per i sistemi chimici ad elevata purezza, le procedure di manutenzione devono anche prevenire la contaminazione durante la sostituzione dei componenti. Pratiche di pulizia, manipolazione e installazione appropriate sono essenziali.

Gli operatori devono attenersi alle istruzioni di manutenzione del produttore della valvola e alle procedure di sicurezza chimica dell'impianto.

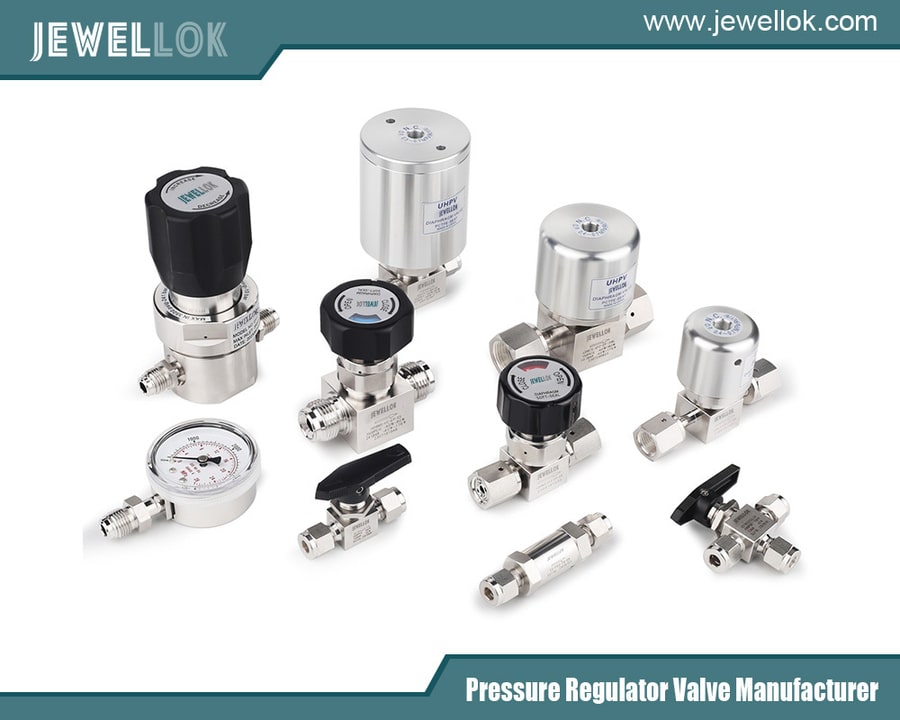

Regolatore di riduzione della pressione a due stadi e doppio stadio a purezza ultra elevata Regolatori di grado semiconduttore
Conclusione
Le valvole a membrana ad altissima purezza sono componenti essenziali nei moderni sistemi di erogazione di prodotti chimici e di controllo dei fluidi, dove il controllo della contaminazione, la compatibilità chimica, la prevenzione delle perdite e l'affidabilità del processo sono fondamentali.

Il loro design con isolamento a diaframma, il basso volume morto, le elevate prestazioni di tenuta e la compatibilità con materiali avanzati ad alta purezza li rendono particolarmente adatti alla produzione di semiconduttori, alla lavorazione chimica, ai sistemi farmaceutici e ad altri settori esigenti.

Nella scelta di una valvola a membrana ad altissima purezza, gli ingegneri dovrebbero valutare non solo la pressione e la dimensione della connessione, ma anche la compatibilità chimica, i materiali a contatto con il fluido, la finitura superficiale, il volume interno, i requisiti di purezza, la temperatura, la portata, il metodo di azionamento, la durata del ciclo di vita e la pulizia del processo produttivo.

Per sostanze chimiche corrosive e ad elevata purezza, la valvola giusta può contribuire a proteggere il processo dalla contaminazione, migliorando al contempo l'affidabilità del sistema e la sicurezza operativa. Con la miniaturizzazione dei dispositivi a semiconduttore e la crescente sensibilità dei processi produttivi alla contaminazione, le valvole a membrana ad alte prestazioni continueranno a svolgere un ruolo importante nei sistemi avanzati di erogazione di sostanze chimiche e di gestione dei fluidi ad elevata purezza.

Per maggiori informazioni sulle valvole a membrana ad altissima purezza per prodotti chimici corrosivi e ad elevata purezza, potete visitare il sito web di Jewellok all'indirizzo https://www.jewellok.com/.
