È possibile personalizzare un regolatore di gas ad alta purezza?

È possibile personalizzare un regolatore di gas ad alta purezza?

Nell'ambito delle applicazioni industriali e scientifiche, i regolatori di gas ad alta purezza svolgono un ruolo fondamentale nel garantire il controllo e l'erogazione precisi dei gas, preservandone al contempo l'integrità e proteggendoli dalla contaminazione. Questi dispositivi sono essenziali in settori come la produzione di semiconduttori, la produzione farmaceutica, i laboratori di analisi e le biotecnologie, dove anche tracce minime di impurità possono compromettere i processi, causando guasti costosi o rischi per la sicurezza. Un regolatore di gas ad alta purezza è progettato per gestire gas come azoto, ossigeno, elio o miscele speciali a livelli di purezza che spesso superano il 99.999%, riducendo al minimo l'introduzione di particelle, umidità o altri contaminanti.

La questione se tali regolatori possano essere personalizzati non è puramente accademica; risponde alle esigenze pratiche di ingegneri e tecnici che devono adattare le apparecchiature a specifiche esigenze operative. La risposta breve è sì: i regolatori per gas ad alta purezza possono effettivamente essere ampiamente personalizzati. Questa personalizzazione consente di adattarli a condizioni ambientali specifiche, requisiti di pressione, portate e compatibilità con diversi tipi di gas. Tuttavia, il processo richiede un'attenta valutazione dei materiali, degli standard di progettazione e della conformità normativa per preservare le prestazioni e la sicurezza del regolatore.

Questo articolo approfondisce gli aspetti tecnici dei regolatori di gas ad alta purezza, esplora la fattibilità e i metodi di personalizzazione, discute le principali caratteristiche personalizzabili, delinea il processo di personalizzazione, esamina i vantaggi e le potenziali sfide e si conclude con approfondimenti sulle tendenze emergenti. Comprendendo questi elementi, i professionisti possono prendere decisioni consapevoli sulla personalizzazione, valutando se sia la strada giusta per le loro applicazioni.

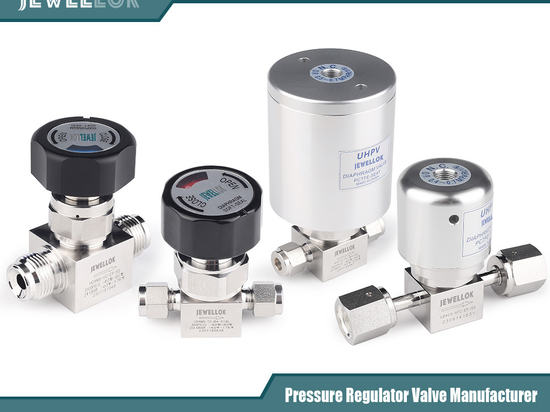

Valvole per bombole di gas ad altissima purezza
Comprensione dei regolatori di gas ad alta purezza

Per comprendere appieno la portata della personalizzazione, è essenziale comprendere innanzitutto il design e il funzionamento fondamentali dei regolatori di gas ad alta purezza. In sostanza, questi regolatori riducono la pressione del gas proveniente da una fonte ad alta pressione, come una bombola o una tubazione, a un livello inferiore e utilizzabile, mantenendo al contempo una pressione di uscita stabile. A differenza dei regolatori standard, le versioni ad alta purezza incorporano funzionalità per prevenire la contaminazione.

I componenti chiave includono:

– Corpo e parti bagnate: in genere sono realizzati in acciaio inossidabile elettrolucidato (ad esempio, grado 316L) o leghe esotiche come Hastelloy o Monel per resistere alla corrosione e ridurre al minimo la dispersione di particelle.

– Diaframma o pistone: funge da elemento di rilevamento. Nei modelli ad alta purezza, le configurazioni a diaframma collegato sono comuni per eliminare potenziali percorsi di perdita.

– Sedili e guarnizioni: realizzati in materiali come PTFE, PCTFE o Viton, scelti per la loro inerzia e le basse proprietà di degassamento.

– Connessioni di ingresso e uscita: spesso dotate di raccordi VCJ o a tenuta frontale per garantire connessioni a tenuta stagna.

– Manometri e valvole: integrati o opzionali, con gruppi testati per perdite di elio per ottenere tassi di perdita inferiori a 10^-9 atm-cc/sec.

Questi regolatori funzionano secondo il principio del bilanciamento della pressione, in cui la pressione di ingresso agisce contro una membrana caricata a molla per controllare il flusso. Per applicazioni ad altissima purezza, possono includere barriere anti-diffusione o involucri con spurgo di elio.

I regolatori standard disponibili in commercio sono sufficienti per molti utilizzi, ma la personalizzazione diventa necessaria quando si ha a che fare con gas aggressivi (ad esempio cloro o acido fluoridrico), temperature estreme (da -196 °C per la criogenia a 200 °C per i processi riscaldati) o dinamiche di flusso specializzate.



Perché personalizzare un regolatore di gas ad alta purezza?

La personalizzazione deriva dalla diversità delle applicazioni. Nella fabbricazione di semiconduttori, ad esempio, i regolatori devono gestire argon ultrapuro per l'incisione al plasma senza introdurre contaminanti di silicio o metalli. Nelle camere bianche farmaceutiche, erogano aria o azoto sterili conformi agli standard USP (Farmacopea degli Stati Uniti). I laboratori potrebbero richiedere regolatori per gascromatografia che mantengano livelli di impurità inferiori al ppm.

I modelli standard spesso risultano inadeguati negli scenari che coinvolgono:

– Intervalli di pressione non standard: le pressioni di ingresso predefinite potrebbero essere 3000 psig, ma le esigenze personalizzate potrebbero estendersi fino a 6000 psig per i cilindri ad alta pressione.

– Compatibilità uniche con i gas: i gas corrosivi richiedono leghe specifiche per prevenirne la degradazione.

– Integrazione con i sistemi: staffe di montaggio personalizzate o integrazioni di collettori per configurazioni multi-gas.

– Fattori ambientali: funzionamento in aree pericolose (ad esempio, certificazione ATEX per atmosfere esplosive) o in condizioni di vuoto.

La personalizzazione garantisce prestazioni ottimali, migliora la sicurezza e può ridurre i costi a lungo termine evitando tempi di fermo dovuti ad apparecchiature non adatte.



Aspetti chiave personalizzabili

I regolatori di gas ad alta purezza offrono una vasta gamma di opzioni di personalizzazione, suddivise in modifiche meccaniche, dei materiali, funzionali e degli accessori.

Selezione del Materiale

I materiali sono fondamentali per il mantenimento della purezza. I corpi standard utilizzano acciaio inossidabile 316L con una finitura superficiale di 10 Ra o superiore tramite elettrolucidatura. La personalizzazione può includere:

– Leghe esotiche: Hastelloy C-22 per applicazioni con cloro, riduce la corrosione per vaiolatura.

– Rivestimenti: rivestimenti ceramici o in carbonio simile al diamante (DLC) sulle superfici interne per ridurre al minimo l'attrito e la generazione di particelle.

– Elastomeri: passaggio da Viton a Kalrez per una migliore resistenza chimica nelle applicazioni con gas fluorurati.

Queste scelte sono guidate da tabelle di compatibilità e analisi degli elementi finiti (FEA) per prevedere il comportamento del materiale sotto stress.

Configurazioni di pressione e flusso

I regolatori possono essere tarati per specifiche cadute di pressione e coefficienti di portata (Cv). Ad esempio:

– Pressioni di ingresso/uscita: intervalli personalizzati dal vuoto a 10,000 psig di ingresso, con stabilità di uscita entro ±0.1% del punto di regolazione.

– Portate: regolazione delle dimensioni dell'orifizio o aggiunta di limitatori di portata per valori Cv da 0.02 (flusso basso) a 1.0 (flusso alto).

– Design multistadio: per applicazioni che richiedono una pressione di uscita ultra stabile, è possibile personalizzare un regolatore a due stadi con valvole di sicurezza intermedie.

Tipi di connessione

Sono comuni le connessioni standard come NPT o CGA, ma la personalizzazione include:

– Raccordi ad altissima purezza: compatibili con VCJ, VCO o Swagelok per connessioni a volume morto nullo.

– Porte personalizzate: porte di misura aggiuntive o linee di sfiato per il monitoraggio della pressione.

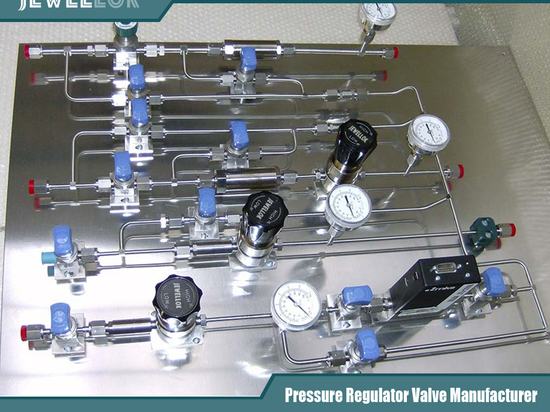

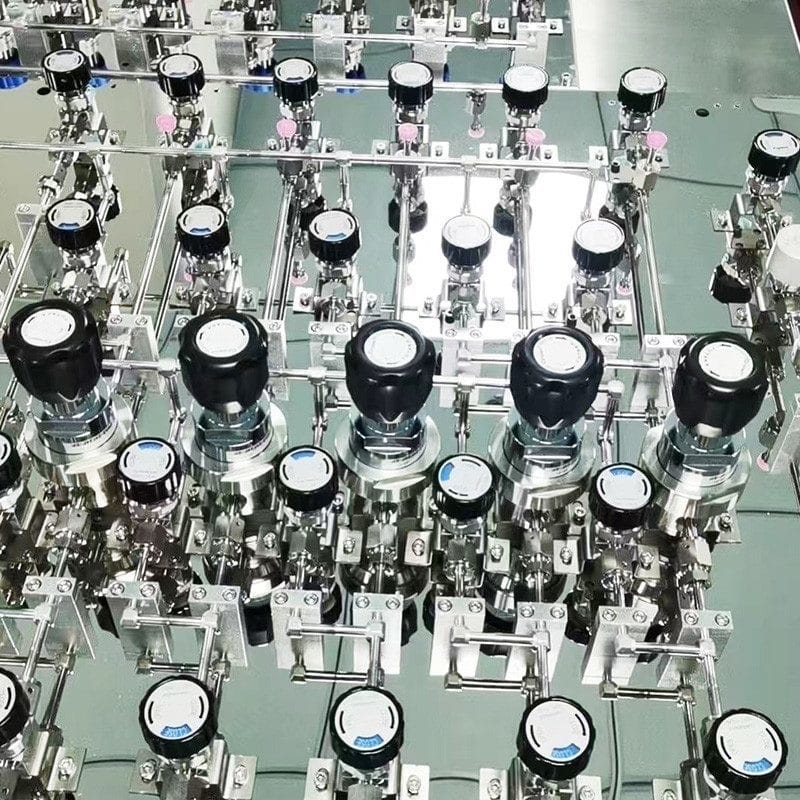

– Gruppi collettori: integrazione di più regolatori in un unico pannello per stazioni di miscelazione del gas.

Caratteristiche di sicurezza e controllo

Migliorare la sicurezza attraverso:

– Dispositivi di sicurezza: dischi di rottura personalizzati impostati su pressioni di rottura specifiche.

– Meccanismi di blocco: regolazioni antimanomissione per ambienti regolamentati.

– Integrazione elettronica: aggiunta di trasduttori per segnali di uscita da 4-20 mA, consentendo la compatibilità SCADA (Supervisory Control and Data Acquisition).

– Filtrazione: integrazione di filtri metallici sinterizzati con classificazione da 0.1 micron per catturare i contaminanti a monte.

Personalizzazioni estetiche ed ergonomiche

Sebbene meno tecnici, questi includono la codifica a colori per l'identificazione del gas, l'etichettatura personalizzata o le manopole ergonomiche per un utilizzo senza guanti nelle camere bianche.



Il processo di personalizzazione

La personalizzazione di un regolatore di gas ad alta purezza segue in genere un processo di ingegneria strutturato:

Valutazione delle esigenze: collaborare con il produttore per definire i requisiti tramite questionari che riguardano il tipo di gas, le specifiche di pressione/flusso, le condizioni ambientali e le esigenze di conformità (ad esempio, ASME, ISO 9001).
Fase di progettazione: utilizzare software CAD per modellare il regolatore. Le simulazioni tramite CFD (Computational Fluid Dynamics) prevedono i modelli di flusso e i potenziali rischi di contaminazione.
Approvvigionamento di materiali e componenti: selezionare e procurare materiali certificati, spesso con tracciabilità dei certificati di stabilimento.
Prototipazione: costruzione di un prototipo, sottoposto a test di tenuta dell'elio, cicli di pressione (fino a 10,000 cicli) e analisi della purezza utilizzando tecniche come APIMS (spettrometria di massa a ionizzazione a pressione atmosferica).
Test e convalida: vengono eseguiti test di scoppio, di resistenza alle vibrazioni secondo lo standard MIL-STD-810 e test di compatibilità in immersione. Per garantire un'elevata purezza, i tassi di degassamento vengono misurati sotto vuoto.
Produzione e controllo qualità: assemblaggio in camere bianche ISO Classe 5, con ogni unità serializzata e documentata.
Consegna e supporto: includono guide di installazione, certificati di calibrazione e piani di manutenzione continua.
I tempi di consegna possono variare dalle 4 alle 12 settimane, a seconda della complessità, con costi superiori del 20-50% rispetto ai modelli standard.



Vantaggi della personalizzazione

I vantaggi sono molteplici:

– Prestazioni migliorate: i progetti personalizzati riducono al minimo le fluttuazioni di pressione, migliorando la resa dei processi in applicazioni come la CVD (deposizione chimica da vapore).

– Efficienza dei costi: la personalizzazione preventiva riduce i guasti; ad esempio, un regolatore personalizzato resistente alla corrosione evita frequenti sostituzioni in ambienti acidi.

– Conformità e sicurezza: soddisfa standard specifici come le linee guida SEMI (Semiconductor Equipment and Materials International), riducendo la responsabilità.

– Scalabilità: i collettori personalizzati supportano l'espansione in strutture in crescita.

In un ipotetico impianto di semiconduttori, la personalizzazione dei regolatori per l'erogazione del gas silano ha impedito la contaminazione incrociata, aumentando la produzione di wafer del 15%.



Sfide e considerazioni

Nonostante i vantaggi, esistono delle sfide:

– Implicazioni sui costi: maggiori spese iniziali e tempi di approvvigionamento più lunghi.

– Complessità: la personalizzazione eccessiva può portare a problemi di affidabilità se non viene testata a fondo.

– Dipendenze dalla catena di fornitura: i materiali rari possono ritardare i progetti.

– Manutenzione: le parti personalizzate potrebbero richiedere un servizio di assistenza specializzato.

Tra le considerazioni chiave rientrano la definizione del budget per i costi del ciclo di vita, la collaborazione con produttori affidabili e l'esecuzione di valutazioni dei rischi mediante FMEA (analisi delle modalità e degli effetti dei guasti).



Tendenze emergenti nella personalizzazione

Guardando al futuro, i progressi stanno plasmando la personalizzazione:

– Regolatori intelligenti: integrazione con IoT per il monitoraggio in tempo reale e la manutenzione predittiva tramite algoritmi di intelligenza artificiale.

– Additive Manufacturing: stampa 3D di componenti personalizzati per prototipazione rapida e geometrie complesse.

– Materiali sostenibili: passaggio a leghe riciclabili e a una produzione a basse emissioni.

– Progetti modulari: consentono moduli aggiornabili sul campo per soddisfare esigenze in continua evoluzione.

Queste tendenze promettono una personalizzazione più agile ed efficiente, in linea con i principi dell'Industria 4.0.

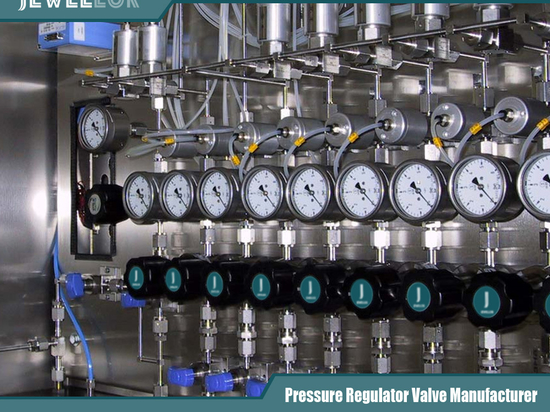

Regolatori di ossigeno ad alto volume e alta pressione
Conclusione

In sintesi, i regolatori di gas ad alta purezza possono essere ampiamente personalizzati per soddisfare le esigenze di applicazioni specializzate, offrendo flessibilità in termini di materiali, pressioni, connessioni e caratteristiche. Questa capacità non solo migliora l'efficienza operativa, ma garantisce anche sicurezza e conformità nei settori critici. Sebbene il processo richieda un'attenta pianificazione e investimenti, i vantaggi a lungo termine spesso superano le sfide. Con l'evoluzione della tecnologia, la personalizzazione diventerà ancora più accessibile, consentendo innovazioni nei sistemi di gestione del gas. I professionisti dovrebbero valutare le proprie esigenze specifiche e consultare esperti per determinare la strategia di personalizzazione ottimale.
