Come funziona un regolatore di gas a doppia fase ad altissima purezza

Come funziona un regolatore di gas a doppia fase ad altissima purezza

Nel campo della gestione dei gas industriali e di laboratorio, precisione e purezza sono di fondamentale importanza. I gas utilizzati in applicazioni sensibili, come la produzione di semiconduttori, la produzione farmaceutica e la strumentazione analitica, devono essere erogati a pressioni costanti senza introdurre contaminanti. È qui che entrano in gioco i regolatori di gas a doppio stadio ad altissima purezza (UHP) . Questi dispositivi sofisticati sono progettati per ridurre l'alta pressione del gas proveniente da bombole o linee di alimentazione a una pressione di uscita stabile e bassa, mantenendo al contempo livelli di purezza eccezionali.

Un regolatore di gas UHP a doppio stadio si differenzia dai regolatori standard a stadio singolo perché incorpora due meccanismi di riduzione della pressione sequenziali. Questa progettazione garantisce fluttuazioni minime nella pressione di uscita, anche al variare della pressione di ingresso, ad esempio quando una bombola di gas si esaurisce. La designazione "purezza ultra elevata" si riferisce alla capacità del regolatore di gestire gas con livelli di purezza pari o superiori al 99.999% (grado 5.0), prevenendo la contaminazione da materiali, perdite o residui interni.

Per comprendere il funzionamento di questi regolatori è necessario approfondirne i componenti, i principi operativi e le caratteristiche specifiche per il mantenimento della purezza. Questo articolo esplora le complessità dei regolatori di gas UHP a doppio stadio, dai concetti di base della regolazione della pressione alle applicazioni avanzate e alle pratiche di manutenzione. Alla fine, i lettori apprezzeranno la progettazione che consente a questi dispositivi di funzionare in modo affidabile in ambienti difficili.

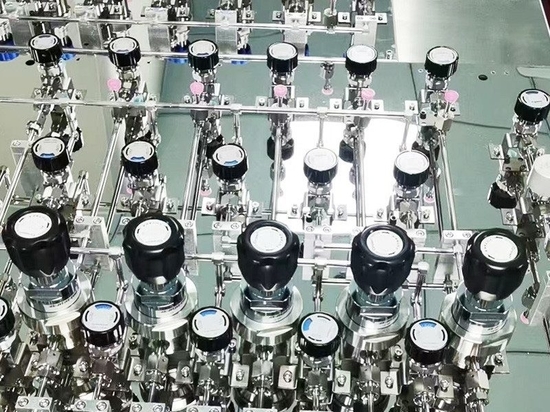

Sistema di distribuzione di gas speciali alla rinfusa (BSGS)
Fondamenti della regolazione della pressione del gas

Prima di esaminare specificamente i regolatori UHP a doppio stadio, è essenziale comprendere le basi della regolazione della pressione del gas. I gas immagazzinati nelle bombole sono in genere ad alta pressione, spesso compresa tra 2,000 e 3,000 libbre per pollice quadrato (psig) o più, a seconda del tipo di gas e del design della bombola. L'uso diretto di tale gas ad alta pressione è poco pratico e pericoloso per la maggior parte delle applicazioni, che richiedono pressioni inferiori e controllate, solitamente comprese tra 0 e 500 psig.

Un regolatore di gas agisce come una valvola che regola automaticamente il flusso per mantenere la pressione di uscita desiderata. Il principio fondamentale si basa sull'equilibrio delle forze: un meccanismo a molla si oppone alla pressione del gas, consentendo al regolatore di aprire o chiudere la sede della valvola di conseguenza. Quando la pressione di uscita scende al di sotto del punto di regolazione (a causa dell'utilizzo di gas a valle), la molla forza l'apertura della valvola, consentendo l'immissione di altro gas. Viceversa, se la pressione aumenta, la valvola si chiude per limitare il flusso.

I regolatori sono classificati in base allo stadio: monostadio e multistadio (comunemente a doppio stadio). I regolatori monostadio riducono la pressione in un'unica fase, il che è sufficiente per molti usi generici, ma può causare una deriva di pressione al variare della pressione di ingresso. Questo fenomeno, noto come "effetto della pressione di alimentazione" o "droop", si verifica perché i componenti interni del regolatore rispondono alle diverse forze di ingresso.

Al contrario, i regolatori a doppio stadio attenuano questo problema suddividendo il processo di riduzione in due fasi. Il primo stadio gestisce la maggior parte della caduta di pressione, convertendo l'elevata pressione di ingresso in una pressione intermedia moderata. Il secondo stadio la regola poi con precisione alla pressione di uscita precisa. Questo approccio a stadi si traduce in una stabilità superiore, con variazioni della pressione di uscita fino a 0.01 psig per ogni variazione di 100 psig della pressione di ingresso.

L'altissima purezza aggiunge un ulteriore livello: questi regolatori sono progettati per ridurre al minimo la generazione di particelle, il degassamento e la diffusione di contaminanti. Utilizzano materiali e tecniche costruttive che garantiscono la purezza del gas, un aspetto fondamentale per i processi in cui anche tracce di impurità possono rovinare i prodotti o alterare i risultati analitici.



Regolatori monostadio vs. regolatori bistadio: differenze principali

Per evidenziare i vantaggi dei regolatori a doppio stadio, è utile un confronto con i regolatori a stadio singolo . Un regolatore a stadio singolo è costituito da una singola camera con un diaframma, una valvola a fungo e una molla di regolazione. Il gas in ingresso spinge contro il diaframma, la cui pressione è bilanciata dalla forza della molla. Con il passare del tempo, man mano che la pressione nella bombola diminuisce, la forza sul diaframma si riduce, rendendo necessaria una regolazione manuale per mantenere una pressione costante.

Ciò rende i regolatori monostadio adatti per attività di breve durata o applicazioni tolleranti alle fluttuazioni di pressione, come la saldatura o le configurazioni di laboratorio di base. Tuttavia, in ambienti di precisione, come la gascromatografia (GC) o la spettrometria di massa (MS), anche piccole variazioni di pressione possono influire sulle portate, causando misurazioni imprecise o guasti di processo.

I regolatori a doppio stadio risolvono questo problema integrando due gruppi di regolatori in serie all'interno di un unico alloggiamento. Il primo stadio è in genere preimpostato in fabbrica per ridurre la pressione a un livello intermedio (ad esempio, 200-500 psig), mentre il secondo stadio consente all'utente di regolare l'uscita finale (ad esempio, 0-50 psig). Questa configurazione isola il secondo stadio dalle variazioni di pressione in ingresso, fornendo una pressione di erogazione pressoché costante.

Per le applicazioni UHP, i regolatori a doppio stadio incorporano caratteristiche aggiuntive. Spesso utilizzano una struttura da barra, in cui il corpo è ricavato da un blocco di metallo pieno, riducendo così i potenziali percorsi di perdita rispetto ai corpi fusi. Inoltre, i modelli UHP impiegano materiali resistenti alla diffusione per impedire ai gas atmosferici di permeare nel sistema, garantendo così livelli di purezza inalterati.

In termini di parametri prestazionali, i regolatori UHP a doppio stadio eccellono in termini di stabilità del flusso e mantenimento della purezza. Ad esempio, possono gestire pressioni di ingresso fino a 3,000 psig, erogando pressioni di uscita con creep minimo (aumento graduale della pressione in assenza di flusso). Questo li rende indispensabili nei settori ad alto rischio.



Componenti di un regolatore di gas UHP a doppio stadio

Un regolatore di gas UHP a doppio stadio è composto da diversi componenti chiave, ciascuno ottimizzato per garantire precisione e purezza. Il corpo principale è in genere realizzato in ottone cromato o acciaio inossidabile 316L, scelti per la loro resistenza alla corrosione e le ridotte proprietà di degassamento. L'acciaio inossidabile è preferibile per gas altamente corrosivi o per requisiti di purezza estrema.

Il raccordo di ingresso si interfaccia con la bombola del gas, spesso dotata di una valvola di ritegno per prevenire il riflusso e la contaminazione. Gli standard comuni includono raccordi CGA (Compressed Gas Association), come il CGA-580 per gas inerti o il CGA-350 per idrogeno.

All'interno, il primo stadio include un diaframma ad alta pressione, solitamente realizzato in acciaio inossidabile 316L o Hastelloy per garantire la massima resistenza alle alte pressioni. Questo diaframma sigilla la camera e trasmette la forza alla valvola a fungo, un componente conico o sferico che si appoggia contro un orifizio per controllare il flusso. Una molla ad alta resistenza fornisce la forza di contrasto, preimpostata per raggiungere la pressione intermedia.

La camera intermedia collega i due stadi, fungendo da tampone. Il gas entra quindi nel secondo stadio, che rispecchia il primo ma opera a pressioni inferiori. Qui, una molla più fine consente una regolazione precisa tramite una manopola esterna o una maniglia a T. Il secondo diaframma è spesso collegato all'otturatore (design a diaframma collegato) per ridurre al minimo gli spazi morti e migliorare l'efficienza di spurgo.

I gruppi di uscita includono manometri per il monitoraggio delle pressioni di ingresso e di uscita (ad esempio, 0-4,000 psig in ingresso e 0-100 psig in uscita), una valvola di sicurezza per la protezione da sovrapressione e una valvola a spillo o a sfera per il controllo preciso della portata. Nei modelli UHP, tutte le parti a contatto con il gas sono elettrolucidate o passivate per ridurre la rugosità superficiale e l'adesione delle particelle.

Ulteriori caratteristiche possono includere test di tenuta all'elio per certificare l'integrità (ad esempio, tassi di tenuta inferiori a 10^-9 cc/sec) e riduzione del volume morto interno per ridurre al minimo l'intrappolamento del gas durante lo spurgo.



Principio di funzionamento: funzionamento passo dopo passo

Il funzionamento di un regolatore di gas UHP a doppio stadio può essere suddiviso in fasi sequenziali, ponendo l'accento sul controllo della pressione e sul mantenimento della purezza.

Ingresso del gas e riduzione del primo stadio: il gas ad alta pressione proveniente dal cilindro entra attraverso la porta di ingresso. Nel primo stadio, il gas incontra la valvola a fungo chiusa. Quando la richiesta a valle crea un differenziale di pressione, la molla del primo stadio comprime il diaframma, aprendo la valvola. Ciò consente al gas di fluire fino a quando la camera intermedia non raggiunge la pressione preimpostata (ad esempio, 300 psig). Il design garantisce una caduta di pressione minima dovuta alle variazioni di ingresso.
Tamponamento intermedio: la pressione intermedia rimane relativamente stabile grazie alla regolazione del primo stadio. Questa zona tampone disaccoppia il secondo stadio dagli effetti di svuotamento del cilindro, prevenendone il calo.
Regolazione fine del secondo stadio: il gas proveniente dalla camera intermedia entra nel secondo stadio. Qui, la molla regolata dall'utente si bilancia in base alla pressione di uscita. Se la pressione di uscita diminuisce (a causa dell'uso), il diaframma si flette, aprendo il secondo otturatore per far entrare più gas. Viceversa, una pressione in eccesso lo chiude. Il diaframma vincolato riduce al minimo l'isteresi (ritardo nella risposta), garantendo una rapida stabilizzazione.
Meccanismi di preservazione della purezza: le caratteristiche UHP, come il design a basso volume morto, facilitano un accurato spurgo con gas inerte prima dell'uso, rimuovendo aria o umidità residue. Le superfici elettrolucidate riducono i siti di adsorbimento per i contaminanti. Alcuni modelli includono barriere di diffusione per bloccare la permeazione di elio o idrogeno.
Sicurezza e monitoraggio: i manometri forniscono un feedback in tempo reale. Se la pressione di uscita supera i limiti di sicurezza, la valvola di sicurezza scarica il gas in eccesso. Le valvole di ritegno impediscono il flusso inverso, salvaguardando il sistema.
Questo processo in due fasi garantisce una stabilità della pressione di mandata superiore a quella delle unità monostadio, con variazioni inferiori a 0.01 psig per ogni 100 psig di spostamento dell'ingresso. In scenari dinamici, come le portate variabili nei sistemi GC, questa stabilità mantiene un flusso di gas di trasporto costante, fondamentale per separazioni accurate.



Caratteristiche di purezza ultra elevata e considerazioni di progettazione

Cosa eleva un regolatore a doppio stadio allo status UHP? È la meticolosa progettazione focalizzata sul controllo della contaminazione. I regolatori UHP sono classificati per gas con purezza fino al 99.9999% (grado 6.0), e richiedono caratteristiche come:

– Scelta del materiale: acciaio inossidabile 316L per membrane e corpi, grazie al suo basso contenuto di carbonio, alla resistenza alla corrosione e al degassamento. Per i gas aggressivi, vengono utilizzate leghe speciali come Monel o Inconel.

– Trattamenti superficiali: l'elettrolucidatura crea una finitura a specchio (Ra < 10 micropollici), riducendo al minimo la generazione di particelle e facilitando la pulizia. La passivazione rimuove il ferro libero dalle superfici, migliorando la resistenza alla corrosione.

– Tecnologie di tenuta: le guarnizioni metallo-metallo sostituiscono gli elastomeri, che possono degradarsi e introdurre sostanze volatili. I design a membrana legata eliminano le guarnizioni dello stelo, riducendo i percorsi di perdita.

– Efficienza di spurgo: il volume morto ridotto (ad esempio, < 0.5 cc) consente una rapida evacuazione delle impurità. Alcuni modelli includono porte di spurgo per vuoto o cicli di gas inerte.

– Protocolli di prova: ogni unità viene sottoposta a test di tenuta mediante spettrometria di massa dell'elio, test di decadimento della pressione e conteggio delle particelle per garantire la conformità a standard come SEMI (Semiconductor Equipment and Materials International).

La progettazione tiene conto anche della capacità di flusso, misurata in piedi cubi standard all'ora (SCFH), e della compatibilità con gas specifici, ad esempio non reattivi per l'ossigeno o autoventilanti per i tossici.



Applicazioni nell'industria e nella ricerca

I regolatori di gas UHP a doppio stadio trovano ampio impiego laddove precisione e purezza sono imprescindibili. Nella fabbricazione di semiconduttori, erogano azoto o argon ultrapuri per la lavorazione dei wafer, prevenendo difetti dovuti a contaminanti. I laboratori farmaceutici si affidano a questi dispositivi per l'erogazione di gas sterili nei bioreattori.

Strumenti analitici come la GC-MS beneficiano di pressioni stabili, garantendo cromatogrammi riproducibili. In ambito aerospaziale, gestiscono gas speciali per i test. Le stazioni di monitoraggio ambientale li utilizzano come gas di calibrazione nell'analisi della qualità dell'aria.

I settori emergenti, come le celle a combustibile a idrogeno, sfruttano i regolatori UHP per una distribuzione sicura e pura dell'idrogeno.



Vantaggi, svantaggi e manutenzione

I vantaggi includono stabilità senza pari, mantenimento della purezza e ridotte necessità di riaggiustamento. Svantaggi: costi e complessità maggiori rispetto alle unità monostadio.

La manutenzione prevede ispezioni regolari per rilevare eventuali perdite, taratura del manometro e integrità della membrana. Lo spurgo prima dell'uso è standard. La risoluzione di problemi comuni come lo scorrimento (spesso dovuto a danni alla sede) richiede lo smontaggio in camera bianca.

I protocolli di sicurezza enfatizzano la corretta ventilazione e i controlli di compatibilità per evitare reazioni.




sistema di erogazione del gas ad alta pressione e ad alta purezza
Conclusione

I regolatori di gas UHP a doppio stadio rappresentano l'apice dell'ingegneria nel controllo del gas, combinando la riduzione di pressione a stadi con un design incentrato sulla purezza. La loro capacità di erogare gas stabile e privo di contaminanti è alla base dei progressi tecnologici e scientifici. Con l'evoluzione dei settori industriali, questi dispositivi continueranno a svolgere un ruolo fondamentale nel garantire affidabilità e precisione.
