Linee guida per la progettazione e l'installazione delle tubazioni per i sistemi centralizzati di fornitura di gas per laboratori

Linee guida per la progettazione e l'installazione delle tubazioni per i sistemi centralizzati di fornitura di gas per laboratori

1. introduzione
Un sistema centralizzato di fornitura di gas per laboratori è un componente essenziale dei moderni laboratori, istituti di ricerca, università, stabilimenti farmaceutici, centri di analisi chimica e ambienti di ricerca industriale. Garantisce un'erogazione affidabile e controllata di gas da aree di stoccaggio centralizzate a molteplici postazioni di lavoro, strumenti analitici, apparecchiature di prova e processi sperimentali.

Rispetto alle singole bombole di gas installate in ogni postazione di lavoro, un sistema centralizzato di distribuzione del gas può migliorare l'utilizzo dello spazio in laboratorio, semplificare la gestione delle bombole, ridurre la movimentazione delle stesse all'interno delle aree di lavoro e garantire un'erogazione di gas più costante. Se progettato e installato correttamente, aiuta inoltre i laboratori a stabilire procedure di sicurezza del gas efficaci e a mantenere condizioni operative stabili per gli strumenti analitici sensibili.

Tuttavia, i gas di laboratorio presentano proprietà fisiche, requisiti di purezza, caratteristiche di pressione e potenziali rischi differenti. Azoto, ossigeno, argon, elio, idrogeno, anidride carbonica e gas speciali non sempre possono essere utilizzati con la stessa configurazione di tubazioni o di sicurezza. I materiali delle tubazioni, i regolatori di pressione, le valvole, i raccordi, la ventilazione e le apparecchiature di monitoraggio devono pertanto essere selezionati in base al gas da trasportare.

Questa guida illustra i principali aspetti da considerare nella progettazione di un sistema centralizzato di fornitura di gas per laboratori , nella selezione dei materiali per le tubazioni, nel controllo della pressione, nell'installazione, nella messa in servizio e nella manutenzione a lungo termine.

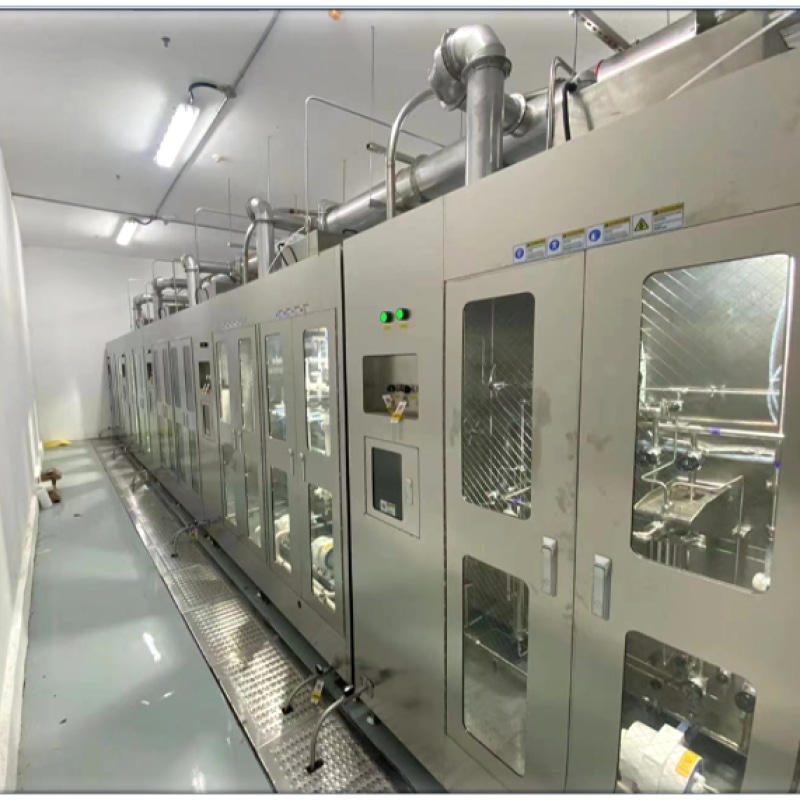

modulo di erogazione di sostanze chimiche (cdm) e sistema di erogazione di sostanze chimiche (cds)
2. Comprendere la struttura di un sistema centralizzato di fornitura di gas per laboratori.
Un sistema centralizzato di fornitura di gas per laboratorio è in genere costituito da un'area di stoccaggio del gas, un gruppo di regolazione della pressione primaria, una rete di tubazioni di distribuzione, apparecchiature di controllo della pressione secondaria, prese terminali e relativi dispositivi di sicurezza.

La fonte di gas può includere bombole ad alta pressione, fasci di bombole, serbatoi per gas liquefatto o altre apparecchiature di fornitura approvate, a seconda del consumo di gas e dei requisiti dell'impianto. Il gas viene trasferito dalla fonte attraverso apposite apparecchiature di controllo della pressione prima di entrare nella rete di distribuzione.

Un sistema tipico comprende i seguenti componenti:

Area centrale di stoccaggio del gas: ospita bombole o altre fonti di gas approvate. L'area deve garantire un'adeguata ventilazione, il controllo degli accessi, il fissaggio delle bombole e la separazione in base alla compatibilità del gas e ai requisiti di sicurezza applicabili.

Pannello di controllo primario dell'alimentazione del gas: controlla il gas in uscita dalla fonte. Può includere regolatori di pressione, valvole di intercettazione, manometri, filtri, valvole di ritegno e, ove necessario, apparecchiature per la commutazione della fonte.

Condotte di distribuzione del gas: trasportano i gas dall'area di approvvigionamento centrale ai laboratori e alle singole postazioni di lavoro. Il tracciato delle condotte deve ridurre al minimo le perdite di pressione non necessarie, evitare allacciamenti incompatibili e consentire ispezioni e manutenzioni.

Regolatori di pressione secondari: riducono o stabilizzano la pressione in prossimità del punto di utilizzo quando l'applicazione richiede una pressione di mandata inferiore o più precisa.

Prese di gas terminali: Forniscono connessioni controllate per strumenti di laboratorio, apparecchiature analitiche e dispositivi sperimentali. La configurazione delle prese deve impedire il collegamento accidentale a servizi di gas incompatibili.

Apparecchiature di sicurezza e monitoraggio: possono includere sensori di pressione, rilevatori di gas, allarmi, valvole di intercettazione automatiche e dispositivi di isolamento di emergenza, a seconda dei rischi e dei requisiti operativi.

La configurazione finale del sistema deve basarsi su una valutazione documentata dei tipi di gas, della purezza richiesta, del consumo, della pressione di esercizio, della domanda simultanea e dei requisiti di sicurezza del laboratorio.

3. Progettazione del gasdotto: domanda di gas e capacità del sistema
Calcoli accurati del fabbisogno di gas sono fondamentali per un sistema centralizzato di fornitura di gas affidabile per un laboratorio. Una tubazione sottodimensionata può causare eccessive cadute di pressione e prestazioni instabili degli strumenti, mentre una rete sovradimensionata inutilmente può aumentare i costi del progetto e complicare alcune applicazioni a basso flusso.

Il processo di progettazione dovrebbe iniziare con un inventario completo delle apparecchiature che consumano gas.

Per ogni strumento o postazione di lavoro, gli ingegneri devono identificare:

Tipo di gas e grado di purezza richiesti.
Consumo di gas normale e massimo.
Pressione di ingresso richiesta e variazione di pressione accettabile.
Orari di apertura e modelli di utilizzo previsti.
Numero di punti vendita che possono funzionare simultaneamente.
Requisiti per future espansioni.
Il carico totale collegato non rappresenta necessariamente il picco di domanda effettivo. Gli ingegneri dovrebbero stabilire un fattore di diversità realistico basato sui programmi operativi e sulle condizioni di processo, anziché presumere che ogni presa funzioni continuamente alla massima portata.

Il dimensionamento delle condotte deve tenere conto delle proprietà del gas, della pressione di esercizio, della temperatura, della lunghezza del tubo, dei raccordi, delle valvole, dei regolatori e delle portate previste. I calcoli della perdita di carico devono considerare sia i tratti rettilinei del tubo sia la resistenza locale dovuta a curve, raccordi a T, filtri e altri componenti.

Per i gas analitici ad elevata purezza, la stabilità di pressione richiesta dagli strumenti può essere importante quanto la capacità di flusso complessiva. La gascromatografia, la spettrometria di massa, la spettroscopia e altre applicazioni analitiche possono richiedere condizioni di erogazione attentamente controllate.

Nella progettazione è necessario considerare anche la pressione minima di esercizio all'uscita più distante e la variazione di pressione che si verifica quando più strumenti funzionano simultaneamente.

Un ingegnere qualificato deve eseguire i calcoli finali di dimensionamento utilizzando un metodo appropriato per il flusso di gas comprimibili e le norme ingegneristiche applicabili. Non si devono applicare indiscriminatamente semplici ipotesi di flusso di liquidi alle condotte di gas compresso.

4. Selezione dei materiali idonei per le condotte
La scelta del materiale per le condotte influisce sulla purezza del gas, sulla resistenza alla corrosione, sull'integrità meccanica, sulla tenuta stagna e sui requisiti di manutenzione.

Gas diversi e applicazioni di laboratorio differenti richiedono specifiche dei materiali diverse. Il processo di selezione deve tenere conto della compatibilità con i gas, della pressione di esercizio, della temperatura, della sensibilità all'umidità, dei limiti di contaminazione e del livello di pulizia richiesto.

4.1 Tubazioni in acciaio inossidabile
L'acciaio inossidabile è ampiamente utilizzato nei sistemi di distribuzione dei gas di laboratorio grazie alla sua resistenza meccanica, alla resistenza alla corrosione e alla compatibilità con molti gas di laboratorio.

Per applicazioni ad alta purezza, l'acciaio inossidabile 316L può essere scelto qualora le sue proprietà del materiale e le condizioni superficiali soddisfino le specifiche richieste per il servizio con gas. Tubi elettrolucidati o tubi in acciaio inossidabile appositamente puliti possono essere appropriati per applicazioni che richiedono una ridotta generazione di particelle e contaminazione superficiale.

Tuttavia, la sola qualità dell'acciaio inossidabile non garantisce un'elevata purezza del gas. Anche la finitura superficiale, le procedure di pulizia, la qualità della saldatura, il controllo dell'umidità, la progettazione dei raccordi e le pratiche di installazione influenzano le prestazioni del sistema.

La saldatura orbitale può essere utilizzata per installazioni di tubi in acciaio inossidabile idonei, al fine di migliorare la consistenza della saldatura e ridurre i rischi di contaminazione, se eseguita da personale qualificato in condizioni controllate.

4.2 Tubi di rame
I tubi in rame possono essere adatti per determinati servizi con gas puliti e non corrosivi, a condizione che il materiale, i raccordi, la pressione nominale e i requisiti di pulizia siano compatibili con l'applicazione.

Non dovrebbe essere selezionata automaticamente per ogni gas di laboratorio. Prima dell'installazione è necessario valutare la compatibilità del gas, il contenuto di umidità, i requisiti di servizio per l'ossigeno e la possibilità di reazioni chimiche.

4.3 Materiali specializzati
Alcuni gas corrosivi o reattivi possono richiedere leghe speciali, componenti polimerici approvati o sistemi di erogazione del gas dedicati. La scelta dipende dall'esatta composizione del gas, dalla concentrazione, dal contenuto di umidità, dalla pressione e dalla temperatura.

I materiali che funzionano bene con un gas potrebbero non essere adatti a un altro. Gli ingegneri devono verificare la compatibilità utilizzando documentazione tecnica affidabile e gli standard di settore applicabili.

Tutti i materiali delle condotte, le valvole, le guarnizioni, i regolatori e i raccordi devono avere valori di pressione nominali adeguati alle massime condizioni operative plausibili.

5. Regolazione e controllo della pressione
Il controllo della pressione è uno degli elementi più importanti nella progettazione di un sistema centralizzato di fornitura di gas per laboratori.

Le bombole di gas e le fonti di gas sfuso possono operare a pressioni notevolmente superiori a quelle richieste dagli strumenti di laboratorio. Un sistema di regolazione della pressione opportunamente selezionato riduce la pressione della fonte a una pressione di distribuzione adeguata e mantiene un'erogazione stabile al variare delle condizioni operative.

Una configurazione tipica prevede la regolazione primaria della pressione in prossimità della fonte del gas e la regolazione secondaria in prossimità del laboratorio o del punto di utilizzo, ove necessario.

I regolatori primari devono essere selezionati in base alla pressione di ingresso, alla pressione di uscita, alla portata, alla compatibilità con il gas e alla stabilità di controllo richiesta. Per i gas ad elevata purezza, i regolatori progettati per l'utilizzo con gas puliti possono contribuire a ridurre i rischi di contaminazione.

I regolatori a membrana possono essere adatti per determinate applicazioni ad alta purezza, in quanto, se specificati correttamente, consentono il passaggio di gas puliti e un controllo preciso della pressione. Tuttavia, nella scelta del regolatore è necessario considerare anche la compatibilità con i gas, i materiali della sede, la struttura interna e le condizioni operative.

Per i gas con pressione di alimentazione instabile o elevata variabilità di consumo, gli ingegneri potrebbero dover valutare sistemi di commutazione automatica. Questi sistemi sono in grado di commutare tra fonti di gas primarie e di riserva per garantire la continuità dell'approvvigionamento.

I sistemi di commutazione devono essere configurati in modo da evitare interruzioni di pressione inaccettabili e devono fornire indicazioni di stato o allarmi adeguati quando necessario.

Ogni allacciamento al gas deve avere limiti di pressione di esercizio chiaramente definiti. I dispositivi di sicurezza per la sovrapressione, la protezione contro la sovrapressione e i sistemi di isolamento devono essere selezionati e installati in conformità con la progettazione dell'impianto e le normative vigenti.

6. Percorso delle condotte e layout del laboratorio
Una progettazione efficiente delle condotte riduce la perdita di pressione, semplifica la manutenzione e contribuisce alla sicurezza del laboratorio.

Il tracciato principale della rete di distribuzione deve essere pianificato prima dell'inizio dei lavori di costruzione. Gli ingegneri devono coordinare il progetto del gasdotto con i piani architettonici, gli impianti elettrici, i sistemi di ventilazione, le attrezzature antincendio, gli impianti idrici e gli arredi di laboratorio.

Le condotte devono essere sostenute a intervalli appropriati e protette da vibrazioni, urti, danni meccanici e interferenze non autorizzate.

Ove possibile, i percorsi di distribuzione dovrebbero rimanere accessibili per l'ispezione e la manutenzione. Gli impianti a scomparsa dovrebbero essere progettati in modo tale che i giunti e i componenti critici possano essere ispezionati o sottoposti a manutenzione secondo quanto previsto dalle norme applicabili.

I diversi tipi di fornitura di gas devono essere chiaramente identificati mediante etichette uniformi e l'adozione delle convenzioni locali di codifica a colori. Le etichette devono indicare il tipo di gas e, ove utile, la direzione del flusso e le informazioni relative al servizio.

Le tubature del gas non devono essere identificate solo in base al colore. Etichette scritte e raccordi di uscita compatibili forniscono ulteriori garanzie contro i collegamenti errati.

I gas incompatibili devono essere separati laddove richiesto dalle loro proprietà chimiche e dalle normative applicabili. I gas infiammabili, ossidanti, tossici, corrosivi e inerti possono richiedere diverse modalità di stoccaggio, instradamento, ventilazione, monitoraggio e isolamento di emergenza.

L'idrogeno e altri gas infiammabili richiedono particolare attenzione alle fonti di innesco, alla ventilazione, al rilevamento delle perdite e all'idoneità delle apparecchiature elettriche. I gas tossici o corrosivi possono richiedere armadi di contenimento, ventilazione locale forzata, monitoraggio dedicato e sistemi di arresto automatico basati su una valutazione formale del rischio.

Gli impianti a ossigeno richiedono materiali e componenti adatti all'utilizzo con ossigeno. Olio, grasso e altri contaminanti combustibili devono essere tenuti sotto controllo, poiché possono creare seri rischi di incendio in ambienti ricchi di ossigeno.

7. Procedure di installazione e controllo qualità
Un'installazione professionale è essenziale per garantire che un sistema di condotte per gas da laboratorio funzioni come previsto.

Prima dell'installazione, il team di progetto deve verificare i disegni approvati, le specifiche dei materiali, le schede tecniche delle apparecchiature, i requisiti di compatibilità del gas e il piano di qualità della costruzione.

Fase 1: Verifica dei materiali e dei componenti
Verificare le dimensioni dei tubi, i certificati dei materiali (ove richiesti), le specifiche del regolatore, le pressioni nominali delle valvole, i tipi di raccordi, le guarnizioni e le configurazioni delle uscite terminali.

I materiali devono essere conservati in ambienti puliti e protetti da umidità, polvere, olio e altri contaminanti. I componenti destinati all'utilizzo con gas ad alta purezza devono rimanere sigillati fino all'installazione, ove possibile.

Passaggio 2: preparare l'area di installazione
Confermare i percorsi delle condutture, le posizioni dei supporti, gli spazi di ingombro delle apparecchiature, i requisiti di accesso e il coordinamento con gli altri servizi dell'edificio.

L'area di installazione deve essere predisposta in modo da ridurre al minimo l'introduzione di detriti edili e contaminanti nella rete di distribuzione del gas.

Fase 3: Installazione delle condotte
Le operazioni di taglio, sbavatura, pulizia, giunzione e saldatura devono essere eseguite seguendo procedure approvate e appropriate al materiale e al tipo di gas utilizzato.

Per i sistemi in acciaio inossidabile ad elevata purezza, possono essere specificati la saldatura orbitale controllata o altri metodi di giunzione qualificati. I parametri di saldatura, le condizioni di protezione e i requisiti di ispezione devono essere definiti prima dell'inizio dei lavori.

Le estremità aperte dei tubi devono essere tappate durante le interruzioni dell'installazione. Gli strumenti e i materiali di consumo utilizzati per i sistemi a gas pulito devono essere adatti all'applicazione e mantenuti in condizioni di pulizia.

Fase 4: Installazione delle valvole e delle apparecchiature di controllo della pressione
Installare valvole di intercettazione, regolatori di pressione, filtri, manometri, sensori e altri componenti secondo i disegni approvati e le istruzioni del produttore.

Le apparecchiature devono essere orientate in modo da garantire un funzionamento, un'ispezione e una manutenzione sicuri. È necessario rispettare la direzione del flusso, i requisiti di ingresso e uscita del regolatore e le specifiche di connessione degli strumenti.

Fase 5: Etichettare e documentare il sistema
Applicare etichette di identificazione del gas permanenti e verificare che ogni presa corrisponda al servizio del gas previsto.

Aggiornare i disegni as-built per riflettere i percorsi effettivi delle condotte, i punti di isolamento, la posizione dei regolatori e gli identificativi delle apparecchiature.

8. Collaudo, messa in servizio e spurgo del gas
Un sistema di alimentazione del gas da laboratorio deve essere ispezionato e testato prima di essere messo in servizio.

Le prove devono essere eseguite seguendo un piano di collaudo documentato, basato sul servizio del gas, sulla progettazione della condotta, sulla pressione nominale, sugli standard applicabili e sui requisiti dei produttori delle apparecchiature.

8.1 Test di pressione e perdite
La condotta completata deve essere sottoposta alle prove di pressione e tenuta specificate, utilizzando un mezzo di prova e una procedura approvati.

La pressione di prova, la durata, i criteri di accettazione e le disposizioni di isolamento devono essere stabiliti da personale qualificato. Le prove pneumatiche possono immagazzinare una notevole quantità di energia e pertanto richiedono precauzioni speciali, zone di esclusione e pressurizzazione controllata.

L'ossigeno, i gas infiammabili e i gas tossici non devono essere utilizzati come sostituti occasionali di un mezzo di prova approvato. Il metodo selezionato deve essere appropriato per la condotta e per l'uso previsto.

I metodi di rilevamento delle perdite possono includere soluzioni di rilevamento delle perdite approvate, procedure di decadimento della pressione o test strumentali appropriati. Il metodo deve essere compatibile con i requisiti di pulizia e dei materiali del sistema.

8.2 Spurgo e pulizia
Dopo il collaudo, la tubazione potrebbe richiedere una pulizia per rimuovere aria, umidità, residui del fluido di prova, particelle o altri contaminanti.

Le procedure di spurgo devono essere sviluppate in base allo specifico servizio di gas e alla configurazione dell'impianto. Il gas di spurgo deve essere compatibile con la condotta e lo scarico deve essere convogliato in un luogo sicuro o in un sistema di trattamento idoneo.

Occorre considerare la carenza di ossigeno, l'infiammabilità, la tossicità e i rischi di scarico nell'ambiente. La procedura di spurgo non deve provocare un rilascio incontrollato in ambienti di laboratorio occupati.

Per i sistemi ad elevata purezza, potrebbe essere necessaria un'ulteriore verifica per dimostrare che l'umidità, l'ossigeno o altri contaminanti rientrano nei limiti richiesti.

8.3 Messa in servizio funzionale
La messa in servizio deve verificare la regolazione della pressione, la capacità di flusso, il funzionamento delle valvole, le prestazioni di commutazione, gli allarmi, il rilevamento del gas e le funzioni di arresto di emergenza, ove presenti.

Ciascun terminale deve essere verificato in base ai requisiti approvati di identificazione del gas e di pressione. I risultati dei test pertinenti devono essere registrati prima che il sistema venga accettato per il funzionamento.

9. Requisiti di sicurezza e gestione del rischio
La sicurezza dei gas in laboratorio dipende dall'interazione tra progettazione ingegneristica, selezione delle apparecchiature, procedure operative e formazione del personale.

Una valutazione formale del rischio dovrebbe individuare i pericoli associati a ciascun gas e determinare le misure di protezione necessarie.

Le principali misure di sicurezza possono includere:

Stoccaggio sicuro delle bombole e procedure appropriate per la loro movimentazione.
Ventilazione adeguata nelle aree di stoccaggio e nei locali adibiti a deposito attrezzature.
Rilevamento di gas per impianti che presentano rischi significativi di perdite.
Isolamento automatico o arresto di emergenza laddove richiesto dalla valutazione del rischio.
Valvole di isolamento di emergenza chiaramente accessibili.
Protezione adeguata contro la sovrapressione e la sovrapressione.
Separazione dei gas incompatibili e adeguato distacco dalle fonti di innesco.
Procedure operative scritte e piani di intervento in caso di emergenza.
Formazione del personale sul riconoscimento delle perdite, sulla gestione degli allarmi e sulla sostituzione sicura delle bombole.
La necessità di armadi per il gas, valvole di intercettazione automatiche, ventilazione forzata e monitoraggio continuo dipende dalle proprietà del gas, dalla quantità, dalla pressione di alimentazione, dalla configurazione dei locali e dalle normative applicabili.

I progettisti devono consultare i codici edilizi e antincendio locali pertinenti, i requisiti di sicurezza sul lavoro, gli standard specifici per il gas e le linee guida ingegneristiche riconosciute. Negli Stati Uniti, i requisiti applicabili possono includere disposizioni di NFPA, OSHA e codici meccanici, antincendio e idraulici pertinenti, a seconda dell'installazione.

Non esiste un unico standard applicabile in modo identico a tutti i laboratori. I requisiti di riferimento devono essere stabiliti all'inizio del progetto.

10. Manutenzione e prestazioni a lungo termine
Una manutenzione regolare contribuisce a preservare la purezza del gas, la stabilità della pressione, la disponibilità del sistema e la sicurezza operativa.

Un programma di manutenzione dovrebbe includere apparecchiature di alimentazione centralizzate, regolatori di pressione, pannelli di commutazione automatica, valvole, filtri, supporti per condotte, uscite terminali, rilevatori di gas e sistemi di allarme.

Gli intervalli di ispezione devono essere basati sulle raccomandazioni del produttore, sulla severità dell'utilizzo, sui requisiti normativi e sulla valutazione del rischio effettuata dal laboratorio.

Le attività di manutenzione possono includere il controllo delle prestazioni del regolatore, l'ispezione per individuare eventuali danni fisici o corrosione, la verifica delle letture di pressione, il collaudo degli allarmi, la conferma della calibrazione del rilevatore e l'esame dei dispositivi di fissaggio delle bombole.

I filtri devono essere sostituiti in base al loro stato e alla durata di vita prevista. I regolatori e le valvole devono essere sottoposti a manutenzione o sostituiti quando i risultati delle ispezioni indicano un deterioramento o quando le loro prestazioni non rientrano nei limiti specificati.

Qualsiasi modifica alla rete di gasdotti deve essere valutata in termini di impatto sulla caduta di pressione, sulla capacità di flusso, sulla compatibilità dei gas e sui dispositivi di sicurezza. Nuove prese o strumenti potrebbero aumentare la domanda simultanea e richiedere una nuova valutazione della capacità.

Registri di manutenzione accurati, disegni aggiornati e risultati di collaudo documentati sono fondamentali per la risoluzione dei problemi e per le future espansioni.


11. CONCLUSIONE
Un sistema centralizzato di fornitura di gas per laboratori, ben progettato, fornisce una base affidabile per le analisi, la ricerca scientifica, il controllo qualità e le attività di laboratorio industriale.

La progettazione efficace di un gasdotto richiede ben più della semplice scelta dei tubi e del collegamento delle bombole di gas. Comprende calcoli precisi della domanda, materiali compatibili, un'adeguata regolazione della pressione, un percorso efficiente del gasdotto, procedure di installazione controllate, test documentati e una pianificazione completa della sicurezza.

Ogni servizio di fornitura di gas deve essere valutato in base ai requisiti di purezza, alle proprietà fisiche e chimiche, alla pressione di esercizio, alla richiesta di flusso e ai potenziali rischi. Una corretta installazione e messa in servizio contribuiscono a garantire che il sistema eroghi il gas nelle condizioni richieste, riducendo al minimo la contaminazione, le perdite e le interruzioni operative.

Per i laboratori che pianificano una nuova installazione o l'ammodernamento di una struttura esistente, collaborare con ingegneri esperti in sistemi di distribuzione del gas e installatori qualificati può contribuire a definire una soluzione che soddisfi sia i requisiti operativi attuali sia le future esigenze di espansione. Un approccio sistematico alla progettazione, installazione e manutenzione garantisce affidabilità a lungo termine e operazioni di laboratorio più sicure.
