Regolatore di contropressione vs regolatore di riduzione della pressione

Regolatore di contropressione vs regolatore di riduzione della pressione

Nel campo dei sistemi di controllo dei fluidi, i regolatori svolgono un ruolo fondamentale nel mantenimento di livelli di pressione ottimali per garantire un funzionamento efficiente, la sicurezza e la durata delle apparecchiature. Due tipi di regolatori comunemente utilizzati sono il regolatore di contropressione (BPR) e il regolatore di riduzione della pressione (PRR). Sebbene entrambi i dispositivi siano progettati per gestire la pressione in condotte, serbatoi e sistemi di processo, funzionano in modi fondamentalmente diversi e servono a scopi distinti. Comprendere le differenze tra questi regolatori è cruciale per ingegneri, tecnici e progettisti di sistemi in settori quali quello petrolifero e del gas, della lavorazione chimica, farmaceutico e del trattamento delle acque.

Un regolatore di pressione, spesso chiamato semplicemente riduttore di pressione, viene utilizzato principalmente per abbassare la pressione da una sorgente ad alta pressione a un livello inferiore e più gestibile a valle. Ciò garantisce che le apparecchiature e i processi ricevano un apporto costante di fluido alla pressione desiderata, prevenendo danni da sovrapressurizzazione. D'altro canto, un regolatore di contropressione mantiene una pressione costante a monte controllando il flusso verso il lato a valle, in genere sfiatando o scaricando la pressione in eccesso. In molti scenari, funge da valvola di sicurezza, proteggendo i componenti a monte da cadute o fluttuazioni di pressione.

Questo articolo approfondisce gli aspetti tecnici di entrambi i regolatori, esplorandone i principi di funzionamento, la progettazione, le applicazioni e le principali differenze. Confrontando questi dispositivi, intendiamo fornire una guida completa per la selezione del regolatore più adatto a specifiche esigenze ingegneristiche. La discussione riguarderà la meccanica operativa, le caratteristiche prestazionali, le considerazioni sull'installazione e le implicazioni pratiche, garantendo una comprensione approfondita sia per i principianti che per i professionisti esperti.




Sistema di distribuzione di gas speciali alla rinfusa (BSGS)

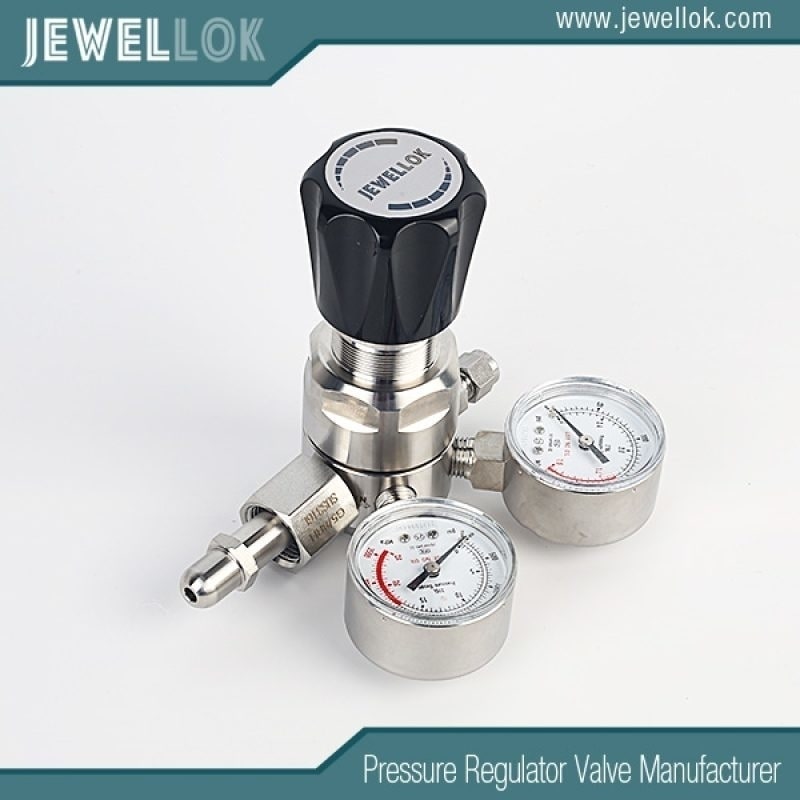

Comprensione dei regolatori di riduzione della pressione

I riduttori di pressione sono onnipresenti nei sistemi in cui è necessario ridurre la pressione dei fluidi ad alta pressione per un utilizzo sicuro. La funzione principale di un PRR è quella di regolare automaticamente la pressione di uscita a un valore preimpostato, indipendentemente dalle variazioni della pressione di ingresso o della portata. Ciò si ottiene grazie a una combinazione di componenti meccanici che rilevano e reagiscono alle variazioni di pressione.

Principio di funzionamento

Il cuore di un PRR è un diaframma o un pistone che funge da elemento sensibile. Il regolatore è costituito da una porta di ingresso collegata alla sorgente di alta pressione, una porta di uscita che conduce al lato di bassa pressione, una sede valvola, un otturatore o otturatore della valvola e un meccanismo a molla. Quando la pressione di ingresso supera il punto di regolazione, il fluido spinge contro il diaframma, che a sua volta sposta l'otturatore della valvola per limitare il flusso, riducendo così la pressione di uscita. Una molla di riferimento fornisce la forza opposta al diaframma, consentendo agli utenti di regolare la pressione di uscita desiderata.

Nei modelli più avanzati, come i PRR pilotati, una valvola pilota più piccola controlla la valvola principale. Questa configurazione migliora la precisione, soprattutto nelle applicazioni ad alta portata, utilizzando la pressione del sistema per azionare la valvola principale. Ad esempio, in un PRR a due stadi, il primo stadio riduce la pressione a un livello intermedio e il secondo stadio la regola con precisione fino alla pressione di uscita finale, riducendo al minimo il calo di pressione (il calo della pressione di uscita all'aumentare della portata).

Tipi di regolatori di riduzione della pressione

I PRR sono disponibili in varie configurazioni per adattarsi a diversi supporti e condizioni:

– **PRR ad azione diretta**: semplici e compatte, ideali per applicazioni a bassa portata come le forniture di gas di laboratorio. Si basano esclusivamente sulla molla e sulla membrana, senza piloti esterni.

– **PRR pilotati**: adatti per sistemi ad alta capacità, come la distribuzione di gas industriale, dove offrono una maggiore precisione su un'ampia gamma di flussi.

– **PRR a cupola caricata**: utilizzano una cupola a gas anziché una molla per la regolazione del punto di regolazione, offrendo capacità di controllo remoto in ambienti pericolosi.

I materiali di costruzione variano in base al fluido: acciaio inossidabile per i gas corrosivi, ottone per le applicazioni non corrosive ed elastomeri come il Viton per la tenuta.

Applicazioni

I PRR sono essenziali in numerosi settori. Negli impianti a gas residenziali e commerciali, riducono la pressione delle condotte da 60-100 psi a 0.5-5 psi per gli elettrodomestici. Negli impianti chimici, controllano la pressione dei reagenti per prevenire esplosioni. Le reti di distribuzione idrica utilizzano i PRR per mantenere una pressione costante nelle condotte, riducendo perdite e rotture delle tubazioni. Negli impianti pneumatici, garantiscono il funzionamento degli utensili a pressioni ottimali, migliorando l'efficienza.

Considerazioni sulle prestazioni

I parametri chiave per i PRR includono la pressione di blocco (l'aumento di pressione dopo l'interruzione del flusso), il droop e il rapporto di turndown (l'intervallo di portate entro il quale viene mantenuta la precisione). Il corretto dimensionamento è fondamentale: regolatori sottodimensionati causano un droop eccessivo, mentre quelli sovradimensionati causano instabilità. La manutenzione prevede il controllo dell'usura della membrana, dell'erosione della sede e dell'affaticamento della molla, in genere a cadenza periodica.



Comprensione dei regolatori di contropressione

I regolatori di contropressione , a volte chiamati regolatori di mantenimento della pressione o di sicurezza, funzionano secondo il principio opposto dei PRR. Invece di ridurre la pressione a valle, mantengono una pressione minima a monte controllando il flusso in uscita. Questo li rende preziosi nei sistemi in cui la stabilità della pressione a monte è fondamentale.

Principio di funzionamento

Una valvola BPR è in genere dotata di un ingresso dal lato a monte, un'uscita verso uno sfiato o un sistema a bassa pressione, una membrana di rilevamento, un otturatore della valvola e una molla regolabile. La membrana rileva la pressione a monte. Quando questa pressione supera il punto di regolazione, la membrana comprime la molla, aprendo la valvola e consentendo al fluido in eccesso di fuoriuscire a valle, scaricando così la pressione a monte. Se la pressione a monte scende al di sotto del punto di regolazione, la valvola si chiude per ripristinare la pressione.

A differenza delle valvole PRR, che limitano il flusso in ingresso, le valvole BPR limitano il flusso in uscita. Nelle versioni pilotate, un pilota rileva la pressione a monte e modula la valvola principale per un controllo preciso in condizioni variabili. Le valvole BPR autonome utilizzano il fluido di processo per l'attuazione, mentre quelle pilotate esternamente utilizzano una fonte di fluido separata per una maggiore sensibilità.

Tipi di regolatori di contropressione

I BPR sono classificati in base alla progettazione e all'applicazione:

– BPR a molla: modelli base per uso generale, regolabili tramite una vite di tensione a molla.

– BPR pilotati: per applicazioni ad alta precisione, come nei sistemi cromatografici, in cui anche piccole variazioni di pressione possono influenzare i risultati.

– BPR a cupola: consentono modifiche di setpoint da remoto, utili nei processi automatizzati.

I materiali da costruzione includono leghe per impieghi ad alta temperatura e polimeri per ambienti corrosivi a bassa pressione.

Applicazioni

I BPR sono fondamentali negli scenari che richiedono il mantenimento della pressione a monte. Nei sistemi di pompaggio, prevengono la cavitazione garantendo una pressione di aspirazione sufficiente. Nei processi di separazione, come le colonne di distillazione, i BPR mantengono la pressione della colonna per un'efficienza di separazione ottimale. Le applicazioni di scarico nei serbatoi proteggono dalla sovrapressurizzazione sfiatando i gas. Nei sistemi idraulici, mantengono la contropressione per migliorare la risposta della valvola di controllo. La produzione farmaceutica utilizza i BPR per controllare la pressione dei reattori, garantendo velocità di reazione costanti.

Considerazioni sulle prestazioni

Parametri importanti includono la capacità di scarico (portata a piena apertura), la pressione di riarmo (pressione alla quale la valvola si chiude dopo lo scarico) e la tenuta stagna (capacità di sigillare completamente). Il dimensionamento prevede il calcolo della portata massima di scarico in base alle anomalie del sistema. La manutenzione si concentra sull'integrità della sede della valvola e sulla flessibilità della membrana, con test periodici per la deriva del setpoint.



Differenze chiave tra regolatori di contropressione e regolatori di riduzione della pressione

Sebbene entrambi gli enti regolatori gestiscano la pressione, i loro orientamenti operativi e l'impatto sulle dinamiche del sistema differiscono in modo significativo.

Orientamento funzionale

La distinzione principale risiede nella posizione del controllo della pressione. I PRR controllano la pressione a valle modulando la portata in ingresso, rendendoli dispositivi "ad azione diretta". I BPR controllano la pressione a monte modulando la portata in uscita, agendo come dispositivi "ad azione inversa". Ciò significa che un PRR è installato a monte del punto di utilizzo, mentre un BPR è posizionato a valle o in corrispondenza dei punti di sfiato.

Design e componenti

Le valvole PRR presentano spesso orifizi più grandi per flussi elevati, con particolare attenzione alla riduzione al minimo del calo di pressione. Le valvole BPR privilegiano la risposta rapida ai picchi di pressione, con design che incorporano percorsi di scarico più ampi. Gli elementi di rilevamento nelle valvole PRR sono esposti alla pressione di uscita, mentre nelle valvole BPR rilevano la pressione di ingresso (a monte). I sistemi pilota nelle valvole PRR amplificano la forza di chiusura, mentre nelle valvole BPR ne facilitano l'apertura.

Caratteristiche di flusso

Nei PRR, il flusso aumenta all'aumentare della domanda, con un'apertura maggiore del regolatore. Nei BPR, il flusso avviene solo durante gli eventi di sfogo, rimanendo chiuso in caso contrario. Questo funzionamento intermittente nei BPR contrasta con la modulazione continua nei PRR.

Applicazioni e integrazione di sistema

I PRR sono adatti per il controllo lato alimentazione, come l'alimentazione di processi da fonti ad alta pressione. I BPR eccellono nei ruoli di protezione e mantenimento, come nei circuiti di bypass o nei sistemi di sfiato. In una configurazione combinata, un PRR può ridurre la pressione di alimentazione, mentre un BPR mantiene la contropressione in una linea di ricircolo.

Vantaggi e Svantaggi della

Le PRR offrono una pressione di uscita stabile, efficienza energetica (riducendo l'alta pressione non necessaria) e facilità di integrazione nei sistemi di distribuzione. Tuttavia, possono essere soggette a rumore e vibrazioni e richiedono filtri per prevenire l'intasamento. Le BPR offrono un'eccellente protezione a monte, una risposta rapida alle sovratensioni e versatilità nelle applicazioni di scarico. Gli svantaggi includono la potenziale perdita di fluido durante lo scarico e una maggiore necessità di manutenzione dovuta al flusso erosivo.

In termini di costi, i PRR sono generalmente meno costosi per le applicazioni standard, mentre i BPR specializzati per lo sfiato ad alta pressione possono essere più costosi. Dal punto di vista energetico, i PRR risparmiano riducendo la pressione, mentre i BPR possono sprecare energia attraverso lo sfiato.



Analisi comparativa attraverso esempi

Consideriamo un sistema di distribuzione del gas naturale: un PRR (Reverse Reduction Reduction) presso la stazione di ingresso della città riduce la pressione della linea di trasmissione da 500 psi a 50 psi per le reti principali locali. A valle, un BPR (Reverse Reduction Reduction) in una linea di bypass mantiene la pressione minima durante i periodi di bassa domanda, prevenendo problemi di sovrappressione.

In un reattore chimico: un PRR fornisce materia prima a pressione controllata, garantendo un apporto costante. Un BPR sulla linea di effluente mantiene la pressione del reattore, ottimizzando la resa.

Nelle presse idrauliche: i PRR regolano l'ingresso agli attuatori, mentre i BPR nelle linee di ritorno forniscono contropressione per un funzionamento regolare.

Questi esempi evidenziano come i PRR si concentrino sulla consegna e i BPR sulla manutenzione e sulla protezione.



Criteri di selezione

La scelta tra PRR e BPR dipende dai requisiti di sistema:

– Punto di controllo della pressione: a valle per PRR, a monte per BPR.

– Regime di flusso: continuo per PRR, intermittente per BPR.

– Proprietà del mezzo: la viscosità, la corrosività e la temperatura influenzano la scelta del materiale.

– Conformità normativa: gli standard di sicurezza come ASME per i recipienti a pressione possono imporre tipologie specifiche.

– Costi e manutenzione: bilanciare l’investimento iniziale con l’affidabilità a lungo termine.

Per garantire la scelta ottimale, gli ingegneri devono eseguire calcoli di caduta di pressione, simulazioni di flusso e valutazioni dei rischi.




Produttore di sistemi di controllo dei fluidi in Cina
Conclusione

I regolatori di contropressione e i riduttori di pressione sono strumenti indispensabili nella gestione dei sistemi di fluidi, ognuno dei quali eccelle nel proprio settore. I PRR garantiscono un'erogazione sicura ed efficiente dei fluidi a pressioni ridotte, mentre i BPR salvaguardano l'integrità a monte eliminando gli eccessi. Le loro differenze in termini di principio, progettazione e applicazione sottolineano l'importanza di una selezione accurata per evitare inefficienze o guasti.

Con l'evoluzione dei settori industriali, caratterizzata da esigenze di automazione e sostenibilità, i sistemi ibridi che incorporano entrambi i regolatori diventeranno sempre più diffusi. La comprensione di questi dispositivi non solo migliora le prestazioni del sistema, ma contribuisce anche a operazioni più sicure e affidabili. Per gli ingegneri, padroneggiare le sfumature dei BPR rispetto ai PRR è fondamentale per soluzioni innovative nel controllo della pressione.
