Astratto

I sistemi di erogazione di gas ad elevata purezza sono infrastrutture essenziali nei laboratori di ricerca e nelle università, in quanto consentono un controllo preciso e una gestione sicura dei gas utilizzati in esperimenti che spaziano dalla sintesi chimica alla fabbricazione di semiconduttori. Questo articolo esplora la progettazione, i componenti, l'installazione, la manutenzione e gli aspetti di sicurezza di tali sistemi. Garantendo una contaminazione minima e un'erogazione affidabile, questi sistemi supportano la ricerca all'avanguardia nel rispetto di rigorosi standard normativi. La trattazione si concentra sulle specifiche tecniche, le migliori pratiche e le tendenze emergenti per guidare ingegneri, ricercatori e responsabili degli impianti nell'implementazione di soluzioni efficaci.


i migliori 10 regolatori di pressione del gas ad altissima purezza in India
Introduzione

Negli ambienti dinamici dei laboratori di ricerca e delle università, i gas ad elevata purezza svolgono un ruolo fondamentale nel progresso della scoperta scientifica. Gas come azoto, ossigeno, elio, argon, idrogeno e miscele speciali sono indispensabili per applicazioni quali cromatografia, spettroscopia, operazioni laser e incubazioni biologiche. Tuttavia, la distribuzione di questi gas deve essere gestita con la massima precisione per prevenire contaminazioni che potrebbero compromettere l'integrità sperimentale o rappresentare rischi per la sicurezza.

Un sistema di distribuzione del gas ad alta purezza comprende l'intero percorso, dallo stoccaggio al punto di utilizzo, includendo bombole, regolatori, tubazioni, valvole e apparecchiature di monitoraggio. Questi sistemi sono progettati per mantenere livelli di purezza del gas spesso superiori al 99.999% (cinque nove), riducendo al minimo impurità come umidità, particolato e idrocarburi che potrebbero interferire con i processi sensibili.

L'evoluzione di questi sistemi è stata guidata dai progressi nella scienza dei materiali e nell'automazione, consentendo una maggiore efficienza e affidabilità. Ad esempio, il passaggio dai sistemi di collettori manuali a quelli automatizzati ha ridotto l'errore umano e i tempi di inattività. Questo articolo approfondisce le complessità tecniche della progettazione e del funzionamento di tali sistemi, specificamente progettati per contesti accademici e di ricerca in cui vincoli di budget, limitazioni di spazio e diverse esigenze degli utenti rappresentano sfide comuni.



Importanza dei gas ad alta purezza nella ricerca

I gas ad elevata purezza sono la linfa vitale di molte discipline di ricerca. In chimica analitica, l'elio ad altissima purezza (UHP) è fondamentale per la gascromatografia-spettrometria di massa (GC-MS), dove anche tracce di impurità possono distorcere la risoluzione dei picchi e portare a identificazioni imprecise. Analogamente, nei laboratori di fisica, l'argon viene utilizzato nei processi di incisione al plasma e sputtering, che richiedono livelli di purezza che impediscano reazioni indesiderate sui substrati.

Nella ricerca biologica e medica, le atmosfere controllate che utilizzano miscele di anidride carbonica e ossigeno ad alta purezza sono essenziali per gli incubatori per colture cellulari. I contaminanti presenti in questi gas potrebbero alterare i livelli di pH o introdurre tossine, compromettendo la vitalità cellulare e la riproducibilità sperimentale. Le università ospitano spesso progetti interdisciplinari, come quelli di scienza dei materiali, in cui l'idrogeno viene impiegato per i processi di ricottura nei laboratori di semiconduttori. In questo caso, la purezza garantisce una crescita cristallina priva di difetti.

L'impatto economico è significativo: i gas impuri possono portare al fallimento di esperimenti, allo spreco di risorse e al ritardo nelle pubblicazioni. Inoltre, enti regolatori come l'Occupational Safety and Health Administration (OSHA) e la National Fire Protection Association (NFPA) impongono rigorosi standard di purezza e manipolazione per proteggere il personale e le attrezzature.

Campi emergenti come l'informatica quantistica e la nanotecnologia richiedono soglie di purezza ancora più elevate, che spesso raggiungono il 99.9999% (sei nove), per evitare la decoerenza quantistica o difetti su scala nanometrica. Pertanto, investire in sistemi di distribuzione robusti non solo migliora la qualità della ricerca, ma promuove anche l'innovazione consentendo esperimenti precedentemente impraticabili.



Componenti di un sistema di erogazione del gas

Un sistema completo di fornitura di gas ad alta purezza comprende diversi componenti interconnessi, ciascuno progettato per preservare l'integrità del gas.

Stoccaggio e fornitura di gas

La base è l'alimentazione del gas, solitamente sotto forma di bombole ad alta pressione, dewar per liquidi criogenici o serbatoi di stoccaggio. Le bombole sono realizzate in acciaio o alluminio senza saldatura e sono adatte a pressioni fino a 3000 psi. Per le applicazioni UHP, le bombole vengono sottoposte a elettrolucidatura per ridurre la rugosità superficiale interna, riducendo al minimo i siti di assorbimento delle impurità.

I collettori collegano più bombole, consentendo una commutazione fluida tra le fonti per garantire un'erogazione continua. I collettori di commutazione automatica utilizzano sensori di pressione per rilevare l'esaurimento e passare a una bombola di riserva, spesso integrati con allarmi per le notifiche di bassa pressione.

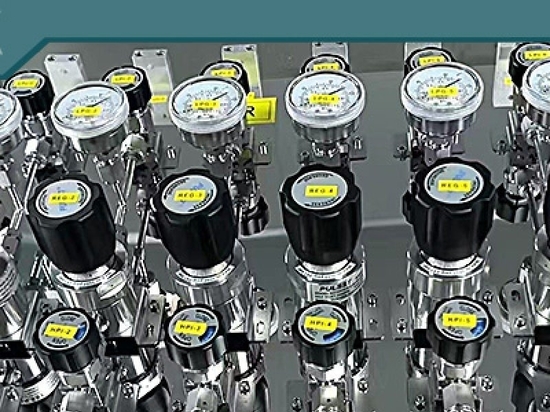

Regolatori e controllo della pressione

I regolatori di pressione sono fondamentali per ridurre la pressione della bombola a livelli utilizzabili, in genere 0-100 psi al punto di utilizzo. I regolatori monostadio sono sufficienti per applicazioni stabili, ma i modelli a due stadi offrono una migliore stabilità della pressione riducendo le fluttuazioni della pressione in uscita causate dalle variazioni in ingresso.

I materiali sono importanti: l'acciaio inossidabile o l'ottone con guarnizioni in Teflon sono comuni per i gas non corrosivi, mentre il Monel o l'Hastelloy vengono utilizzati per quelli corrosivi come il cloro. La purezza è garantita dal design del diaframma che isola l'elemento sensibile dal flusso di gas, prevenendo la contaminazione.

Tubazioni e tubazioni

Le tubazioni trasportano il gas dalla sorgente ai banchi di laboratorio. I tubi in acciaio inossidabile saldati orbitalmente (ad esempio, grado 316L) sono preferiti per la loro tenuta stagna e il basso degassamento. Gli interni elettrolucidati raggiungono finiture superficiali inferiori a 10 Ra, riducendo la generazione di particelle.

Per garantire flessibilità, alle estremità si utilizzano tubi a spirale o tubi flessibili con raccordi VCJ. Per prevenire la diffusione, per i gas reattivi si impiegano materiali barriera come PVDF o PFA.

Valvole e controlli di flusso

Le valvole includono valvole di intercettazione, di ritegno e di sicurezza. Le valvole a membrana senza pacco eliminano il riempimento dello stelo, una comune fonte di contaminazione. I misuratori di portata, come i regolatori di portata massica (MFC), regolano con precisione le portate utilizzando sensori termici o di pressione, spesso dotati di interfacce digitali per l'automazione.

Purificazione e filtrazione

I purificatori in linea rimuovono le impurità residue. I purificatori a getter per gas inerti assorbono ossigeno e umidità, mentre i purificatori catalitici gestiscono gli idrocarburi. I filtri antiparticolato con grado di filtrazione di 0.003 micron catturano la polvere, mentre i filtri a coalescenza rimuovono gli aerosol.

Sistemi di monitoraggio e controllo

I sensori monitorano purezza, pressione, flusso e rilevamento delle perdite. I gascromatografi o gli analizzatori di umidità forniscono la verifica della purezza in tempo reale. I sistemi PLC (controllori logici programmabili) integrano questi sensori per il controllo automatizzato, con interfacce SCADA (controllo di supervisione e acquisizione dati) per il monitoraggio remoto in ambito universitario.



Considerazioni sulla progettazione

La progettazione di un sistema di distribuzione di gas ad elevata purezza richiede un approccio olistico, che tenga conto di prestazioni, costi e scalabilità.

Layout e dimensionamento del sistema

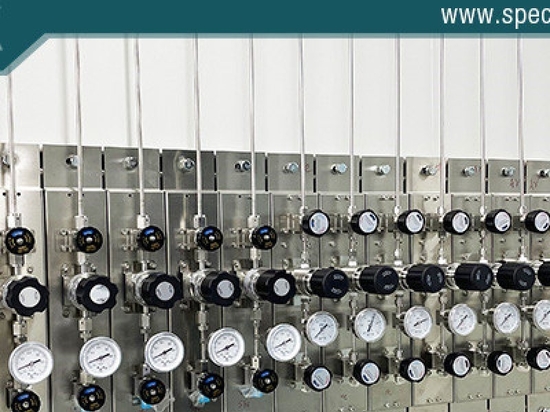

La progettazione inizia con un sopralluogo del sito per valutare lo spazio, la ventilazione e la vicinanza ai punti di utilizzo. I sistemi centralizzati con una sala gas che alimenta più laboratori tramite quadri di distribuzione sono efficienti per le università. I ​​calcoli di dimensionamento tengono conto delle richieste di portata: ad esempio, un GC-MS potrebbe richiedere 20-50 ml/min di elio, proporzionali al numero di strumenti.

I calcoli della caduta di pressione utilizzano l'equazione di Darcy-Weisbach: ΔP = f (L/D) (ρ v² / 2), dove f è il fattore di attrito, L lunghezza, D diametro, ρ densità, v velocità. I ​​diametri dei tubi (ad esempio, 1/4″ o 1/2″) sono selezionati per mantenere le velocità al di sotto di 10 ft/s per ridurre al minimo la turbolenza e il trascinamento delle particelle.

Selezione del Materiale

La compatibilità è fondamentale: l'idrogeno infragilisce alcuni acciai, rendendo necessario l'uso di acciai inossidabili austenitici. Per componenti ultrapuri, la cottura sotto vuoto riduce il degassamento. Dal punto di vista dei costi, le università potrebbero optare per progetti modulari che consentano espansioni graduali.

Integrazione con l'infrastruttura dell'edificio

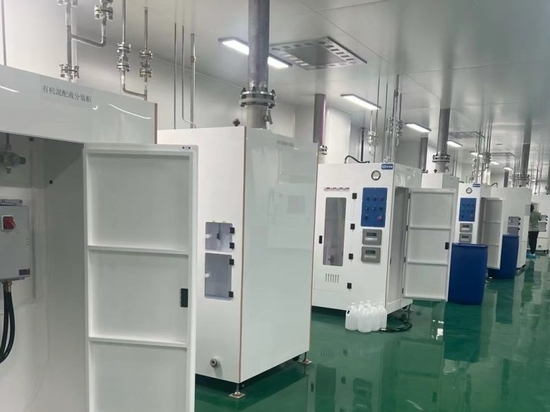

I sistemi devono integrarsi con i sistemi HVAC per l'aspirazione, la soppressione degli incendi (ad esempio, sistemi a CO2) e i sistemi di backup elettrici. I rinforzi antisismici sono essenziali nelle aree a rischio sismico, secondo gli standard ASME B31.3.

Automazione e integrazione IoT

I progetti moderni integrano l'IoT per la manutenzione predittiva. I sensori inviano dati ad algoritmi di intelligenza artificiale che prevedono l'esaurimento dei cilindri o la saturazione dei filtri, riducendo i tempi di fermo. In ambito di ricerca, l'autenticazione degli utenti tramite RFID impedisce l'accesso non autorizzato.

Fattori ambientali e di sostenibilità

I progetti sostenibili riciclano i gas di scarico o utilizzano fonti rinnovabili come i generatori elettrolitici di idrogeno. Compressori a basso consumo energetico e raccordi a basse perdite riducono al minimo gli sprechi.



Installazione e manutenzione

Un'installazione corretta garantisce longevità e sicurezza.

Processo di installazione

L'installazione inizia con lo spurgo delle linee utilizzando azoto secco per rimuovere umidità e particolato. Il test di tenuta all'elio ne verifica l'integrità, puntando a portate inferiori a 10^-9 atm-cc/s. La messa a terra elettrica previene l'accumulo di elettricità statica.

Nelle università, le installazioni vengono spesso eseguite fuori orario per ridurre al minimo i disagi. È obbligatorio rispettare norme come la NFPA 55 per i gas compressi.

Protocolli di manutenzione

La manutenzione ordinaria include ispezioni del regolatore ogni sei mesi, sostituzioni dei filtri in base alla pressione differenziale e audit annuali di purezza. La calibrazione dei filtri a membrana (MFC) utilizzando standard tracciabili garantisce la precisione.

La manutenzione predittiva utilizza l'analisi delle vibrazioni sulle pompe e il monitoraggio dell'andamento dei dati dei sensori. I programmi di formazione per il personale di laboratorio riguardano la movimentazione dei cilindri e gli arresti di emergenza.

Problemi comuni come le perdite vengono rilevati tramite test con sapone o rilevatori a ultrasuoni. Le scorte di ricambi, come O-ring e membrane, facilitano riparazioni rapide.



Protocolli di sicurezza

La sicurezza è fondamentale nella manipolazione del gas.

Identificazione dei pericoli

I gas presentano rischi di asfissia, infiammabilità o tossicità. I ​​monitor di carenza di ossigeno attivano l'allarme a livelli di O19.5 <2%. I rilevatori di gas infiammabili si attivano al 25% del LEL (limite inferiore di esplosività).

Dispositivi di protezione individuale (DPI)

Gli utenti indossano guanti, occhiali protettivi e respiratori, se necessario. I carrelli portabombole impediscono il ribaltamento.

Emergency Response

I piani includono percorsi di evacuazione, kit per fuoriuscite di sostanze corrosive e ossigeno medicale in caso di esposizione. I dispositivi di blocco interrompono il flusso del gas in caso di allarme.

Conformità normativa

È essenziale rispettare la norma OSHA 1910.101, gli opuscoli CGA (Compressed Gas Association) e i sistemi di qualità ISO 9001. Gli audit garantiscono la conformità continua.



Casi di studio

In un laboratorio universitario di semiconduttori, un sistema centralizzato di erogazione di argon con MFC ha ridotto la contaminazione, migliorando la resa del 20%. Un altro esempio: il sistema di CO2 di un dipartimento di biologia con monitoraggio automatizzato ha impedito guasti all'incubatrice durante uno studio a lungo termine.


Valvola del gas ad alta purezza per distributore di gas naturale nei sistemi CNG e LNG
Conclusione

I sistemi di erogazione di gas ad alta purezza sono indispensabili per l'eccellenza della ricerca nei laboratori e nelle università. Grazie all'integrazione di componenti avanzati, una progettazione attenta, una manutenzione rigorosa e solide misure di sicurezza, questi sistemi consentono un'erogazione di gas affidabile e priva di contaminazioni. Con l'evoluzione della ricerca, l'adozione di tecnologie intelligenti migliorerà ulteriormente l'efficienza, garantendo alle istituzioni di rimanere all'avanguardia nell'innovazione.
