L'inarrestabile progresso della tecnologia dei semiconduttori, guidato dalle esigenze dell'intelligenza artificiale, del calcolo ad alte prestazioni e dell'Internet delle cose, si basa sulla precisione dei suoi processi fondamentali. Allo stesso modo, i sistemi laser avanzati, dalla litografia a ultravioletti estremi (EUV) alle applicazioni mediche e di difesa, richiedono assoluta stabilità e purezza nel loro funzionamento. Per entrambi i settori, il gas neon si è affermato come un elemento abilitante critico, sebbene spesso trascurato. La sua gestione, in particolare la precisa riduzione e il controllo della pressione dalle bombole ad alta pressione agli strumenti di processo sensibili, è una disciplina di ingegneria estrema. Questo articolo approfondisce il mondo specializzato dei regolatori di pressione per gas neon ad altissima purezza (UHP) , esaminandone i requisiti di progettazione, la scienza dei materiali, le caratteristiche prestazionali e il ruolo cruciale che svolgono nel garantire resa, prestazioni e innovazione nelle tecnologie all'avanguardia.


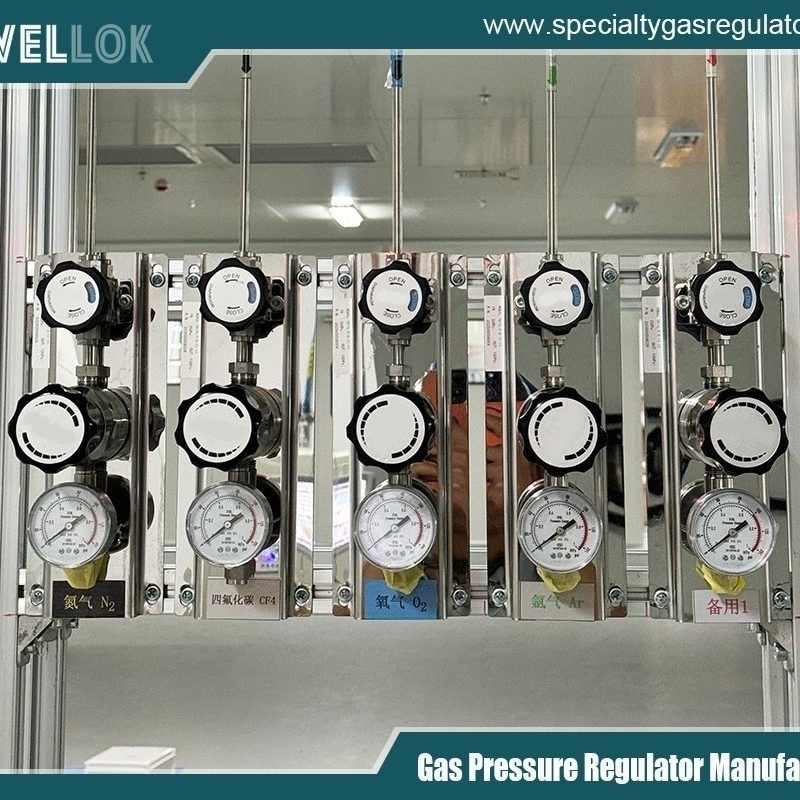

Regolatore speciale a due stadi in acciaio inossidabile ad alta purezza
La criticità del neon e della fornitura di gas di precisione
Il neon, un gas nobile, è molto più dell'elemento alla base delle iconiche insegne rosse. Nell'industria dei semiconduttori, è un componente insostituibile delle miscele laser a eccimeri utilizzate nella litografia a ultravioletto profondo (DUV) e, soprattutto, come mezzo di guadagno nei sistemi al plasma prodotto da laser (LPP) per la litografia EUV a 13.5 nm. Il processo EUV, che stampa dettagli inferiori a 10 nm, consuma neon in grandi quantità sia per la generazione del plasma che per le funzioni di gas tampone. Nelle applicazioni laser, le miscele neon-elio sono fondamentali in vari tipi di laser, mentre il neon puro trova impiego in indicatori ad alta tensione specializzati e nella ricerca sul plasma.

Il filo conduttore è la richiesta di purezza ultra elevata (UHP), tipicamente definita come 99.999% (grado 5.0) o superiore, con limiti rigorosi per contaminanti critici come umidità (H₂O), ossigeno (O₂), idrocarburi totali (THC) e particolato. Impurità a livelli di parti per milione (ppm) o addirittura di parti per miliardo (ppb) possono causare effetti catastrofici: nei laser, riducono l'efficienza laser, destabilizzano la potenza e danneggiano le ottiche; nella fabbricazione di semiconduttori, introducono difetti, riducono la resa dei wafer e contaminano le camere sorgente EUV da milioni di dollari.

Un regolatore di pressione è il custode di questa catena di purezza. La sua funzione, ovvero ridurre una pressione elevata e variabile del cilindro (spesso superiore a 2000 psig) a una pressione stabile, bassa e specifica del processo, deve essere svolta senza aggiungere contaminanti, introdurre instabilità o causare flussi sproporzionati. Un regolatore industriale standard è fonte di degassamento, generazione di particelle e contaminazione metallurgica, assolutamente inadatto al servizio UHP. Pertanto, il regolatore al neon UHP è un componente su misura progettato secondo i principi di purezza, stabilità e pulizia.



Filosofia del design e componenti chiave di un Regolatore di pressione del gas al neon UHP
La progettazione di un regolatore UHP è un esercizio volto a ridurre al minimo tutte le potenziali fonti di contaminazione e a massimizzare la capacità e la stabilità del flusso.

2.1 Selezione dei materiali: il fondamento della purezza

Corpo e componenti interni: L'acciaio inossidabile 316L, in particolare una variante elettrolucidata (EP) o fusa sotto vuoto (ad esempio, 316L VAR), è lo standard. L'elettrolucidatura rimuove le imperfezioni superficiali, creando uno strato di ossido liscio e passivo che riduce al minimo l'adsorbimento e facilita la pulizia. Per le applicazioni più critiche, i componenti possono essere realizzati con leghe speciali come Monel o Inconel per garantire una compatibilità specifica.
Tecnologia di tenuta: Le guarnizioni elastomeriche (ad esempio, Viton, EPDM) sono in genere vietate a causa della permeazione e del degassamento. Invece, guarnizioni a membrana in metallo vengono impiegati. Il regolatore stesso utilizza un diaframma metallico saldato (spesso in acciaio inossidabile) per separare il gas di processo dalla camera della molla. Tutti i collegamenti al sistema del gas utilizzano raccordi a tenuta frontale (ad esempio, VCJ®, VCO®) con guarnizioni metalliche (rame morbido o nichel), garantendo una tenuta ermetica a gioco zero che può essere chiusa e aperta ripetutamente senza generare particelle.
Finitura superficiale interna: È essenziale una lucidatura meccanica di alta qualità seguita da elettrolucidatura. Ciò si traduce in una superficie con un basso valore Ra (rugosità media), spesso < 15 micropollici, riducendo l'area superficiale su cui umidità e impurità possono aderire.
2.2 Configurazione interna: diaframma vs. pistone

Regolatori a membrana: Sono preferiti per la maggior parte delle applicazioni al neon UHP. Un diaframma metallico flessibile e saldato funge da elemento sensibile e da guarnizione. Offrono un'eccellente sensibilità, una bassa isteresi e, soprattutto, un design "a fondo cieco" in cui la molla e il meccanismo di regolazione sono isolati dal flusso di gas, prevenendo la contaminazione.
Regolatori a pistone: Pur offrendo una maggiore capacità di flusso a parità di dimensioni, l'interfaccia pistone/manicotto scorrevole è una potenziale fonte di attrito, usura e generazione di particelle. Per il neon UHP, sono meno comuni, a meno che non siano specificamente progettati con superfici temprate e di precisione e filtrazione integrata delle particelle.
2.3 Funzionalità specializzate per il servizio Neon

Coefficiente di flusso elevato (Cv): Il basso peso molecolare del neon (20.18 g/mol) implica che richieda una portata volumetrica maggiore rispetto a gas più pesanti come l'argon, a parità di portata in massa. I regolatori per neon devono essere progettati con orifizi di grandi dimensioni e passaggi interni aerodinamici per ottenere il Cv necessario senza eccessive cadute di pressione o condizioni di flusso sonico.
Elementi Getter non evaporabili (NEG): Alcuni regolatori avanzati incorporano materiali getter sinterizzati nelle cavità interne. Questi elementi assorbono attivamente tracce di H₂, CO, CO₂ e N₂, purificando continuamente il flusso di gas durante il suo passaggio.
Dissipatori di calore o corpi riscaldati: Nelle applicazioni ad alto flusso, l'espansione adiabatica del gas (effetto Joule-Thomson) può causare un raffreddamento significativo, con conseguente potenziale formazione di ghiaccio (da tracce di umidità) e instabilità di pressione. Alcuni regolatori integrano dissipatori di calore o riscaldatori a fascia esterni per mantenere costante la temperatura corporea.


Caratteristiche delle prestazioni e convalida
La scheda tecnica di un regolatore al neon UHP racconta la storia delle sue capacità.

Pressione di ingresso nominale: Solitamente 3000 o 6000 psig, compatibili con le bombole standard al neon ad alta pressione.
Intervallo di pressione di uscita: I modelli a controllo fine possono avere un intervallo di pressione compreso tra 0 e 100 psig, mentre i modelli ad alta portata possono arrivare fino a 500 psig. La stabilità della pressione di mandata è fondamentale.
Manutenzione della purezza del gas: Il regolatore stesso deve essere certificato per aggiungere meno di 1 ppm di impurità totali (H₂O, O₂, THC, CO, CO₂, N₂). Questa certificazione è convalidata dal test di tenuta con spettrometro di massa dell'elio (fino a < 4.0 x 10⁻¹⁰ atm cc/sec He) e da rigorosi test di degasaggio/analisi secondo protocolli come SEMI F-20.
Capacità di flusso: Indicato come valore Cv o con curve di portata specifiche per il neon. Deve essere sufficiente a supportare il picco di richiesta dell'utensile senza "caduta" (una diminuzione della pressione di uscita all'aumentare della portata).
Pulizia: Il conteggio delle particelle viene misurato secondo standard come IEST-STD-CC1246D, che spesso richiedono < 5 particelle > 0.1 µm per piede cubo di volume di gas passato. I componenti vengono puliti in camere bianche di Classe 100 utilizzando risciacqui con solvente e cotti sotto vuoto.


Considerazioni specifiche sull'applicazione
4.1 Fabbricazione di semiconduttori – Litografia EUV:
Questa è l'applicazione più impegnativa. Una sorgente EUV consuma neon a velocità di decine di litri al minuto. Il sistema di erogazione del gas, compresi i regolatori, deve fornire un flusso ultra-stabile e costante da impulso a impulso per mantenere la stabilità del plasma e proteggere le costose ottiche del collettore. Pannelli ridondanti a doppio regolatore con commutazione automatica sono standard per garantire un'alimentazione continua durante la sostituzione delle bombole. Qualsiasi impurità può ricoprire le ottiche, riducendo la riflettività e compromettendo la produttività dello scanner.

4.2 Applicazioni laser:
Per i laser a eccimeri (ArF, KrF) e i laser He-Ne, la costanza della miscela di gas è fondamentale. Un regolatore UHP sull'alimentazione del neon garantisce che il gas di base sia privo di contaminanti. Nei laser a CO₂ ad alta potenza, il neon viene spesso utilizzato come gas tampone; le impurità possono causare archi elettrici e scariche instabili. La stabilità del regolatore influenza direttamente la qualità del fascio e la costanza della potenza laser.

4.3 Applicazioni analitiche e di ricerca:
Nella spettrometria di massa o in altre apparecchiature analitiche che utilizzano il neon come gas vettore o reagente, la purezza è essenziale per la stabilità di base e la sensibilità di rilevamento. Anche la ricerca sui plasmi a bassa temperatura o sulla fusione nucleare (dove il neon può essere utilizzato per il raffreddamento radiativo) richiede i massimi livelli di integrità del gas.



Integrazione, buone pratiche e tendenze future
L'implementazione di un regolatore di neon UHP non è solo una questione di installazione. Richiede un approccio olistico al sistema di erogazione del gas:

Componenti a monte/a valle: Deve essere abbinato a valvole per bombole con grado di protezione UHP, filtri antiparticolato (spesso da 0.003 µm) e collettori di valvole PURGE-PROCESS-VENT.
Installazione corretta: Sono obbligatorie tecniche come la "limatura piatta" delle guarnizioni metalliche, la corretta sequenza di coppia e il controllo delle perdite con un rilevatore di elio sensibile.
Passivazione e condizionamento: Prima dell'uso iniziale, il sistema viene spesso passivato con un gas inerte e condizionato dal flusso di gas di processo per saturare i siti di adsorbimento.
Le tendenze future stanno spostando ulteriormente i confini:

Regolatori intelligenti integrati: Integrazione di sensori di pressione e temperatura, misuratori di portata e connettività IoT per il monitoraggio in tempo reale, la manutenzione predittiva e la registrazione dei dati per l'analisi della resa.
Produzione additiva (AM): La stampa 3D dei corpi dei regolatori consente geometrie interne monolitiche e ottimizzate che riducono al minimo i rami morti, migliorano la dinamica del flusso e riducono le potenziali zone di contaminazione impossibili da lavorare con i metodi tradizionali.
Gettering migliorato: Sviluppo di materiali NEG più efficienti e selettivi, integrati direttamente nei percorsi del flusso di gas per la purificazione in situ in tempo reale.

Regolatore speciale a due stadi in acciaio inossidabile ad alta purezza
Conclusione
Il regolatore di pressione per gas neon ad altissima purezza è un paradigma di ingegneria di precisione, un punto di incontro cruciale tra lo stoccaggio ad alta pressione e il mondo infinitamente preciso della fabbricazione su scala nanometrica e della scienza fotonica. Non si tratta di una valvola standard, ma di un dispositivo di sicurezza progettato con cura, che garantisce che il gas neon – una risorsa vitale e costosa – venga erogato con la purezza immacolata e la solidità assoluta richieste dalle tecnologie più avanzate del pianeta. Con la continua miniaturizzazione dei nodi dei semiconduttori e la crescente sofisticazione delle applicazioni laser, l'evoluzione di questi regolatori – verso una maggiore intelligenza, integrazione e purezza intrinseca – rimarrà un fattore chiave, silenzioso ma essenziale, per il progresso. Nell'ecosistema della produzione ad alta tecnologia, essi testimoniano il fatto che il controllo dei principi fondamentali, fino all'ultimo atomo di gas, è ciò che in definitiva ci permette di costruire il futuro.
