Sistema completo integrato di gestione gas UHP di livello industriale per camere bianche di classe 10000

Sistema completo integrato di gestione gas UHP di livello industriale per camere bianche di classe 10000

Con la continua riduzione delle dimensioni dei componenti dei semiconduttori entro il 2026, la domanda di sistemi di erogazione di gas ad altissima purezza (UHP) si è estesa dagli ambienti ISO 1-5, i più rigorosi, alle camere bianche di Classe 10,000 (ISO 7). Queste strutture, pur essendo meno restrittive rispetto agli impianti di produzione all'avanguardia, sono fondamentali per il packaging, l'assemblaggio e la microelettronica specializzata. Un sistema UHP integrato completo garantisce che i gas di processo, come l'azoto (N2), l'argon (Ar) e i gas speciali reattivi, mantengano livelli di contaminazione inferiori alle soglie di ppb (parti per miliardo) dalla sorgente allo strumento di processo.


produttori di regolatori di gas speciali ad alta pressione
Contesto di classificazione delle camere bianche (Classe 10,000 / ISO 7)

Una camera bianca di Classe 10,000 è definita da un numero massimo consentito di particelle pari a 352,000 particelle (≥0.5 µm) per metro cubo . Per i sistemi di gas UHP che operano in questo ambiente, la sfida consiste nel mantenere la purezza del gas (99.9999% o superiore) mentre l'aria ambiente circostante è significativamente più ricca di particolato rispetto a un impianto di produzione ISO 5.

I principali requisiti ambientali per questi sistemi entro il 2026 includono:

Ricambi d'aria:Da 60 a 90 ricambi d'aria all'ora (ACH) per garantire una rapida rimozione delle particelle.
Pressione positiva:Mantenere una pressione più elevata rispetto agli spazi adiacenti per impedire l'ingresso di contaminanti esterni attraverso le penetrazioni delle linee del gas.
Integrità delle perdite:Tutti i sistemi realizzati in UHP devono essere test di perdita di elio per garantire un ambiente privo di fori, essenziale sia per la purezza che per la sicurezza.


Componenti principali del sistema

1 Fonte e stoccaggio del gas (armadietti del gas)

Il sistema inizia nell'armadietto del gas, che ospita le bombole ad alta purezza. I moderni modelli 2026 utilizzano sistemi di controllo completamente automatici con display touchscreen e spurgo automatico del ciclo per prevenire la contaminazione durante la sostituzione delle bombole.

Caratteristiche:Bilance integrate o trasduttori di pressione per il monitoraggio in tempo reale e limiti programmabili per il passaggio automatico tra cilindri di processo e di spurgo.
2 Filtrazione e purificazione

I purificatori in linea sono il "cuore" dei sistemi UHP, poiché rimuovono tracce di umidità, ossigeno e idrocarburi.

Tecnologie avanzate:Le tendenze del 2026 prevedono l'integrazione di filtri basati sulla nanotecnologia che prendono di mira specifiche impurità a livello molecolare.
Specifiche tecniche:I filtri devono catturare le particelle fino a 0015 μm per garantire che il flusso di gas rimanga significativamente più pulito dell'aria ambiente di Classe 10,000.

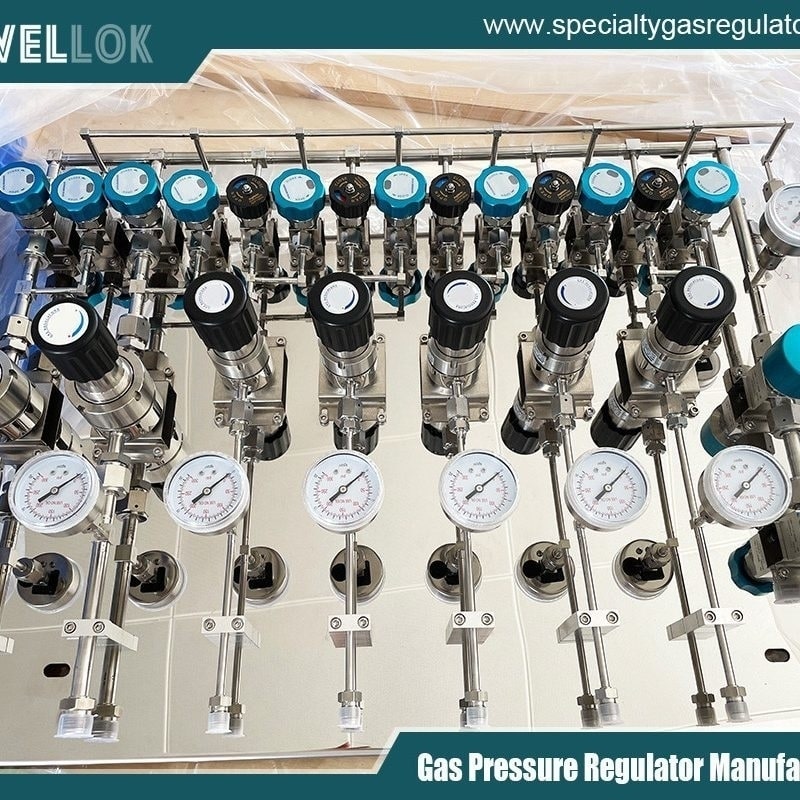

3 Rete di distribuzione: tubazioni e saldatura

La distribuzione UHP utilizza tubi in acciaio inossidabile 316L elettrolucidato . L'elettrolucidatura crea una superficie liscia e non reattiva con una bassa rugosità media (Ra), riducendo al minimo le aree in cui particelle o batteri possono rimanere intrappolati.

Saldatura orbitale:Tutti i giunti vengono uniti tramite saldatura orbitale automatizzata in un ambiente controllato per eliminare errori umani e perdite.
raccordi:I raccordi a tenuta frontale rimangono lo standard del settore per integrità, tenuta stagna e elevata purezza.
4 Controllo e monitoraggio

I sensori integrati consentono il monitoraggio in tempo reale della qualità del gas.

Controllori di flusso di massa (MFC):Regola con precisione il flusso di gas per soddisfare i requisiti del processo con elevata ripetibilità.
Sistemi analitici:La spettroscopia CRDS (Cavity Ring-Down Spectroscopy) e altri collettori analitici ad alta velocità monitorano la contaminazione incrociata senza timore di perdite.


Conformità alle normative e alla sicurezza (standard 2026)

Le aspettative normative per il 2026 pongono l'accento sui sistemi di gestione della qualità (SGQ) digitali e sul monitoraggio in tempo reale.

Scarico e rilevamento:Gli armadi devono essere ventilati meccanicamente con almeno sei ricambi d'aria all'ora e dotati di un rilevatore di gas ambientale per gas tossici o infiammabili.
Interblocchi:I pulsanti di arresto di emergenza e le valvole di intercettazione automatica devono essere interbloccati con gli allarmi antincendio e di sicurezza della camera bianca.

regolatore di pressione vs valvola di sicurezza
Conclusione

Un sistema integrato di gestione dei gas UHP per una camera bianca di Classe 10,000 è una sofisticata sinergia di componenti elettrolucidati, controllo di precisione e rigoroso monitoraggio della sicurezza. Aderendo agli standard 2026 per la saldatura orbitale, i test di tenuta dell'elio e il monitoraggio analitico in tempo reale, i produttori possono garantire elevati rendimenti e sicurezza operativa in applicazioni di semiconduttori sempre più complesse.
