Macchina per prove d'urto Charpy manuale JB-300

{{{sourceTextContent.subTitle}}}

Macchina per prove d'urto

{{{sourceTextContent.description}}}

I. Modello e nome

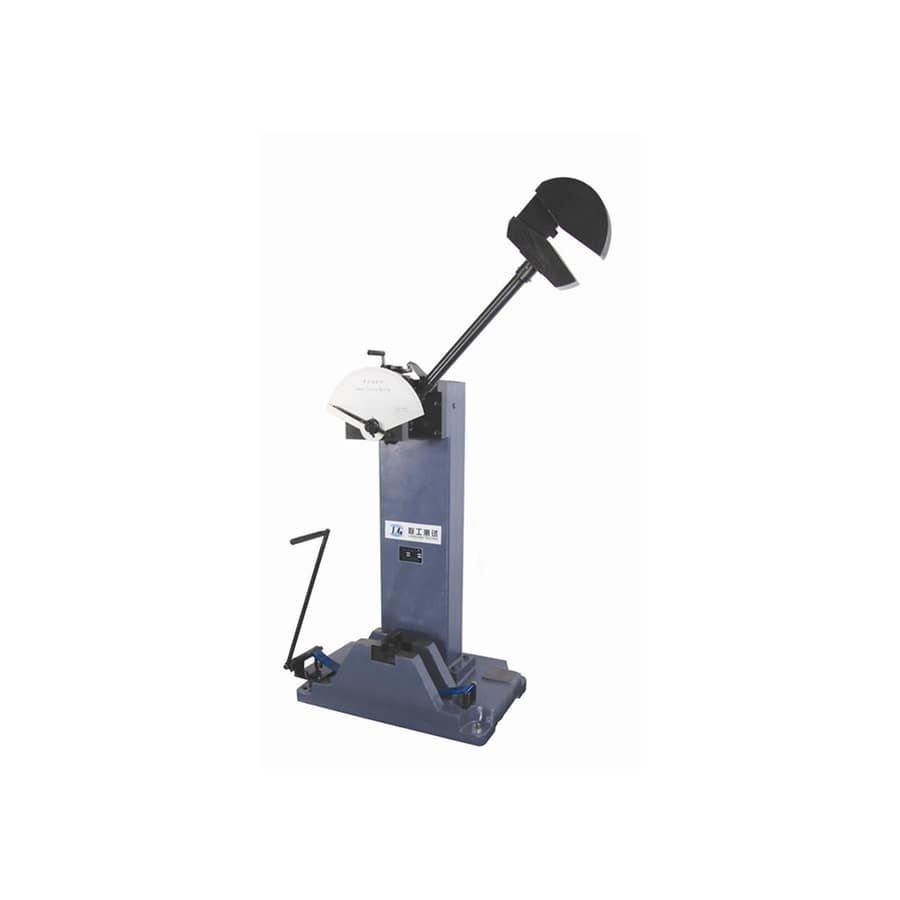

Macchina per prove d'urto Charpy manuale JB-300

II.Applicazione dell'apparecchiatura
Questa apparecchiatura viene utilizzata per misurare la resistenza dei materiali metallici all'impatto sotto carico dinamico, al fine di valutare le proprietà del materiale sotto carico dinamico. Utilizzando la differenza tra l'energia potenziale prima dell'impatto del pendolo e l'energia potenziale rimanente dopo l'impatto viene visualizzata sul quadrante, per ottenere il lavoro di assorbimento del campione. L'energia massima di impatto è di 300J e la sezione trasversale del campione utilizzato è di (10×10) mm.
Il funzionamento è di tipo manuale, facile da usare, ad alta efficienza di lavoro.

III.Standard applicabili (si prega di consultarci per altri standard applicabili)
1．GB/T 3808-2018 Verifica delle macchine per prove d'urto di tipo a pendolo
2．GB/T 229-2007 Materiali metallici-Metodo di prova d'urto del pendolo carpiato
3．JJG 145-2007 Macchine per prove d'urto a pendolo

IV.Parametri tecnici
Macchina manuale per prove d'urto Charpy
Modello di macchina JB-300
Energia d'impatto 300J 150J
Intervallo di scala e valore di indicizzazione del quadrante Intervallo di energia 0-300J 0-150J
Valore di indicizzazione per ogni cella 2J 1J
Coppia del pendolo M=160,7695N-m M=80,3848N-m
Angolo di preparazione del pendolo 135
Centro di rotazione dell'albero del pendolo e distanza del punto di impatto (centro del campione) 800 mm
Velocità d'impatto 5,0 m/s
Campata di supporto del campione 40 mm
Angolo rotondo della ganascia di supporto R (1,0~1,5)mm (1 mm su ordinazione speciale)
Raggio di curvatura della lama R (2,0~2,5)mm (8 mm su ordinazione speciale)
Angolo della superficie di appoggio del portacampioni 11°
Angolo della lama d'impatto 30
Spessore della lama d'impatto 16 mm
Dimensione del campione 10×10×55 mm
(spessore 7,5 mm, 5 mm su ordinazione speciale)
Dimensione del profilo della macchina (lunghezza/larghezza/altezza) 700×510×1350 mm
Peso ospite della macchina 320kg
