Quando la rotazione non interrompe il collegamento: le combinazioni di fibra ottica e anelli collettori elettrici consentono di convogliare gas, energia elettrica, fluidi e segnali ottici attraverso lo stesso albero rotante

{{{sourceTextContent.subTitle}}}

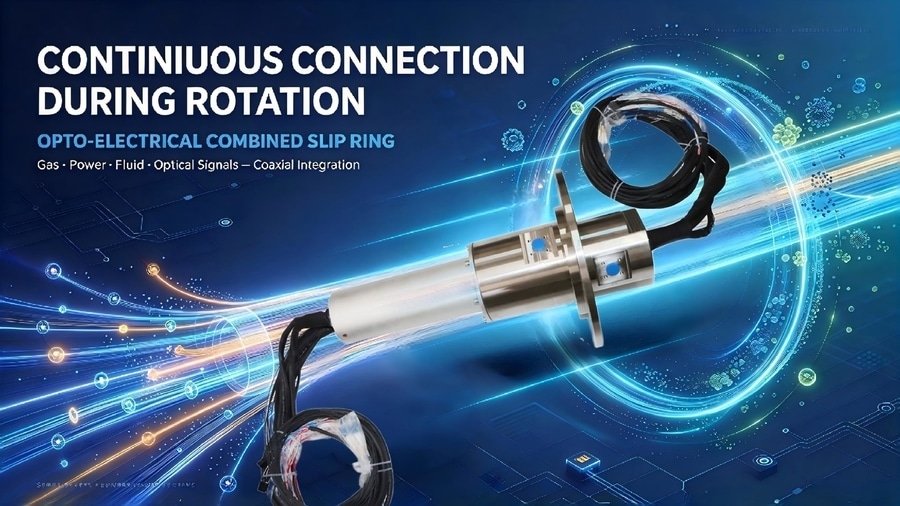

Connessione continua durante la rotazione | Anello di contatto combinato in fibra ottica ed elettrico, integrazione coassiale di segnali di gas, alimentazione, fluidi e ottici

{{{sourceTextContent.description}}}

Notizia in breve: Nelle piattaforme girevoli dei radar, nei propulsori dei ROV, negli scanner TC medici e nelle piattaforme girevoli delle macchine edili, esiste un componente poco appariscente che determina se l’intera macchina sia in grado di “trasmettere durante la rotazione”: l’anello colletore. In passato, si occupava solo della conduzione di potenza; in seguito, sono stati aggiunti encoder e Ethernet; oggi, la fibra ottica sta diventando uno dei canali principali negli anelli di contatto ibridi elettro-ottici di fascia alta. In questo numero approfondiamo l’argomento: con quanti tipi di segnali elettrici può “collaborare” esattamente un anello di contatto in fibra ottica e fino a che punto può spingersi oggi l’integrazione “gas + elettricità + liquido + ottica” tutto in uno?

I. Perché gli anelli di contatto in fibra ottica sono sotto i riflettori
Gli anelli di contatto elettrici tradizionali si basano su spazzole metalliche che scorrono su anelli di rame per trasmettere corrente e segnali, ma presentano tre limiti:
• Dati ad alta velocità:​ Gigabit Ethernet, video ad alta definizione, echi radar, Camera Link;
• Lunghe distanze:​ collegamenti di backhaul da decine a migliaia di metri, dove l’attenuazione del segnale elettrico diventa insostenibile;
• Forti interferenze elettromagnetiche: in prossimità di azionamenti a frequenza variabile, motori e apparecchiature di saldatura, i fili di rame fungono da antenne.
I giunti rotanti in fibra ottica (FORJ) utilizzano la luce anziché l’elettricità per trasmettere i dati. Offrono intrinsecamente un’elevata larghezza di banda, basse perdite, resistenza alle interferenze elettromagnetiche (EMI) e supportano la commutazione tra modalità monomodale e multimodale. Pertanto, un approccio comune nelle apparecchiature di fascia alta consiste nel «lasciare che l’anello di contatto elettrico fornisca alimentazione e segnali a bassa velocità, mentre l’anello di contatto in fibra ottica gestisce i dati ad alta velocità», con entrambi i sistemi sovrapposti sullo stesso albero rotante.

II. Con quali «segnali elettrici» può combinarsi la fibra ottica? Un breve elenco
1. Alimentazione elettrica (il partner più basilare)
• Anelli di segnale e di alimentazione da 2 A / 5 A / 10 A / 20 A
• Alta tensione e alta corrente fino a 3300 V / 720 A (classe propulsore)
•Alimentazione di controllo e servoazionamenti a bassa tensione 24 V / 220 V / 480 V
Combinazione tipica: N canali in fibra + diversi canali di alimentazione, che consentono a una piattaforma girevole di fornire alimentazione a un pod durante la rotazione.
2. Ethernet industriale e dati
•Ethernet 100M (100BaseT)
•Gigabit Ethernet (1000BaseT)
•Ethernet industriale: PROFINET, EtherNet/IP, EtherCAT, Modbus/TCP
• USB 2.0 / USB 3.0
La fibra ottica costituisce la “dorsale ad alta velocità”, mentre gli anelli elettrici integrano il “circuito di comando di controllo”.
3. Bus di campo e porte seriali
• RS232 / RS422 / RS485
•CAN / CANopen / CANbus
•ProfibusDP
•DeviceNet / ControlNet / CCLink
•InterBus, Modbus RTU
Comunemente utilizzati per servoazionamenti, I/O remoti dei PLC e feedback degli encoder.
4. Segnali di servoazionatori / encoder / sensori
•Cavi per encoder di servoazionatori (compatibili con i sistemi servo Yaskawa / Panasonic / Siemens)
•Segnali di resolver, segnali di eccitazione
•Termocoppie, RTD (PT100)
•Segnali analogici 4–20 mA / 0–10 V
•Sensori di temperatura, pressione e celle di carico
•SSI, BISS, TTL, SPI, I²C, UART, 1553B, 1394B
Gli anelli di contatto elettroottici sono spesso configurati come «1–36 canali in fibra ottica + decine di canali elettrici per segnali deboli».
5. Video / Audio / Alta frequenza
•CVBS / AHD / CVI / TVI analogici ad alta definizione
•HD-SDI / 3GSDI
•HDMI (19 pin), VGA (9 pin)
•Giunti rotanti coassiali RF, a microonde e RF (integrabili separatamente)
Comuni nei moduli elettroottici, nella sorveglianza con piattaforme girevoli e nei furgoni di trasmissione.
6. Opzioni speciali
•Disponibili in versione monomodale / multimodale (FC / SC / ST / LC / APC)
•Divisione in lunghezza d’onda, fibra multicanale (sono stati osservati prodotti con fino a 120 canali)
•Contatti oro su oro, IP65–IP68, alloggiamento in acciaio inossidabile, alloggiamento antideflagrante

III. “Gas + Elettricità + Liquido + Ottica” tutto in uno: la forma definitiva degli anelli collettori, simile ai Lego
Limitarsi a combinare “ottica + elettricità” non è più una novità; la vera sfida consiste nell’integrare anche “percorsi di gas e liquidi”, senza contaminazione incrociata dei fluidi.
Elenco dei fluidi integrabili
Tipo di fluido Contenuto comune Osservazioni
Elettrico​ Alimentazione + segnale + Ethernet + bus Moduli ad alta/bassa tensione isolati
Ottica​ Fibra monomodale/multimodale, fibra RF Espandibile da 1 a 120 canali
Gas​ Aria compressa, azoto, vuoto, vapore acqueo Le linee del vuoto contano come un unico canale
Liquidi​ Olio idraulico, liquido di raffreddamento, acqua, olio lubrificante, olio caldo, fluido detergente Il limite di pressione dipende dal grado di tenuta
Alta frequenza​ Giunti rotanti RF, microonde, SDI Spesso si sceglie tra fibra ottica o si utilizzano insieme
Strutture tipiche «tutto in uno»
•Tipo impilato:​ Anello colletore elettrico + anello in fibra ottica + rotore pneumatico/idraulico impilati in sezioni per una facile manutenzione modulare
•Coassiale annidato:​ Foro passante centrale per l’albero, porte pneumatiche/idrauliche distribuite sulla periferia
•Tipo separato: giunto rotante in fibra ottica (FORJ) fisicamente separato ma coassiale con l’anello di contatto elettrico
•Foro passante a grande apertura: diametro interno 500–1000 mm, comodo per il passaggio di cavi e tubi (azionamenti superiori, argani)

IV. Scenari applicativi tipici
•Ingegneria oceanica / ROV / propulsori:​ alimentazione 3300 V + 720 A + fibra a 6 canali + Ethernet 100 M + 10 canali gas/liquido, IP68 + alloggiamento in acciaio 316L
•Radar militare / pod elettro-ottico:​ Gigabit Ethernet + HDSDI + encoder servo + fibra monomodale, test ambientali GJB150A
•TAC medica / braccio chirurgico:​ Bassa velocità, elevato numero di canali, segnali elettrici + ottici + encoder, contatti in metallo prezioso a basso rumore
•Rotazione di macchinari edili:​ Alimentazione 20 A × N + segnali delle valvole di controllo + aria compressa per la rimozione della polvere + video in fibra ottica
•Piatto girevole per imballaggio / stampa / semiconduttori:​ Ethernet + bus + servocomando + percorso del gas per ugello di aspirazione a vuoto
•Trasmissione superiore per pozzi petroliferi / tubi a spirale:​ Alta corrente + idraulica + fibra ottica + alta frequenza, resistente alle vibrazioni e alla nebbia salina

V. Riepilogo: gli anelli collettori si stanno evolvendo da “componenti” a “sistemi rotanti completi”
I primi anelli collettori = anelli conduttivi;
Successivamente = conduttivi + encoder;
La forma di fascia alta odierna = ottica (FORJ) + elettrica (alimentazione/bus/Gigabit) + gas + liquido + alta frequenza, impilati e integrati in base alle condizioni operative della piattaforma girevole.
Per i produttori di apparecchiature, il significato va oltre il semplice «utilizzo di un minor numero di cavi»; significa:
• Fonti di guasto centralizzate e controllabili all’estremità dell’albero
• Maggiore grado di protezione complessivo
• Costi di cablaggio ridotti per i sistemi di grandi dimensioni
• In scenari quali l’elettronica sottomarina, militare e medica, le alternative nazionali sono ora competitive
