Come ottimizzare la struttura del trasformatore per ridurre l'aumento di temperatura?

{{{sourceTextContent.subTitle}}}

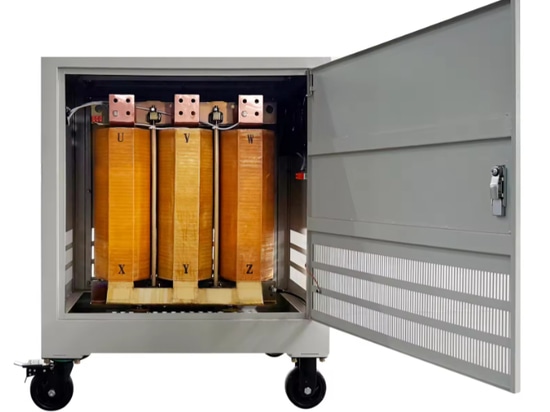

Tecnologie e pratiche chiave per ottimizzare la struttura dei trasformatori

{{{sourceTextContent.description}}}

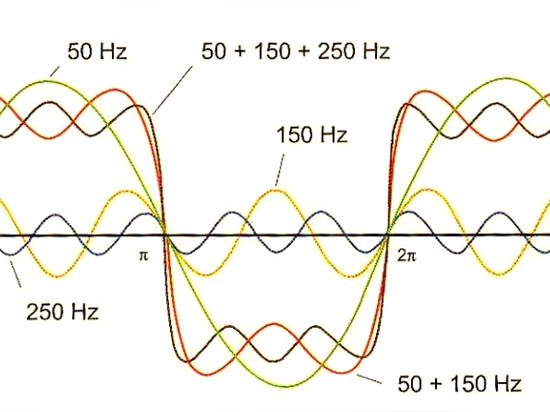

L'aumento della temperatura è un fattore fondamentale che influisce sull'affidabilità, l'efficienza e la durata dei trasformatori. Le ricerche dimostrano che per ogni 10K di riduzione dell'aumento di temperatura, il tasso di invecchiamento dei materiali isolanti può rallentare del 50% e l'efficienza può migliorare dello 0,3%-0,7%. Poiché le normative globali sull'efficienza energetica diventano sempre più severe (ad esempio, l'Ecodesign 2021 dell'UE richiede una riduzione del 10%-20% delle perdite a vuoto), l'ottimizzazione della struttura dei trasformatori per controllare l'aumento della temperatura è diventata un obiettivo del settore. Di seguito viene presentata un'analisi dettagliata di tre aree tecnologiche chiave:
1. Ottimizzazione del sistema centrale: Innovazione sinergica di materiali e struttura
(1) Innovazioni dei materiali
Highly Lastre di acciaio al silicio permeabili (CRGO): L'utilizzo di CRGO di 0,23 mm di spessore (ad esempio, 30JG120) con una percentuale di struttura Goss superiore all'85% riduce le perdite di isteresi del 40%-60%. La perdita unitaria è di soli 1,10W/kg (con densità magnetica di 1,7T), il 25% in meno rispetto all'acciaio al silicio tradizionale.
Coating Tecnologia: I rivestimenti compositi di fosfato-silicato aumentano la resistenza dell'isolamento interlaminare fino a 100Ω-cm², riducendo le perdite per correnti parassite.
Amorphous Leghe: Sebbene le perdite siano inferiori a 0,20W/kg, il loro costo elevato (indice di costo di 3,5) e il basso fattore di riempimento (0,85) ne limitano l'uso a scenari specifici.
(2) Innovazioni strutturali
Mitered Design del giunto: Un angolo di giunzione di 45° riduce la densità di flusso magnetico locale da 1,8T a 1,5T, riducendo le perdite del 35% e l'aumento di temperatura di 4-6K.
Step Giunto a labbro: Un giunto a cinque fasi con uno spazio di 0,5 mm riduce la corrente a vuoto del 12% e sopprime il flusso di dispersione trasversale del 50%.

2.Progettazione del sistema di avvolgimento: Ottimizzazione dell'accoppiamento elettrotermico
(1) Selezione del conduttore
Flat Fili di rame: I conduttori trasposti con un rapporto larghezza-spessore di 3:1 riducono la resistenza CA del 15%, con un passo di trasposizione ≤8 mm (per correnti >1000A).
Insulation Sistema: La carta isolante Nomex® (resistente a 180°C) raggiunge un fattore di riempimento di 0,85, bilanciando la dissipazione del calore e l'isolamento.
(2) Controllo del campo termico
Axial Avvolgimenti divisi: In combinazione con i condotti dell'olio da 6 mm, la velocità del flusso d'olio aumenta a 0,25 m/s, riducendo le differenze di temperatura assiale da 20K a 8K.
End Schermi: Gli anelli elettrostatici in rame riducono l'intensità del campo finale del 43% (da 3,5kV/cm a 2,0kV/cm), riducendo il rischio di surriscaldamento locale.

3. Aggiornamento del sistema di raffreddamento: Da passivo a intelligente
(1) Ottimizzazione del percorso dell'olio
Turbulent Progettazione del flusso: Condotti dell'olio di 6-8 mm di larghezza (numero di Reynolds Re≈4000) migliorano i coefficienti di trasferimento del calore del 30%-50%.
Synthetic Olio estere: Con una viscosità inferiore del 15% rispetto all'olio minerale, l'efficienza di scambio termico migliora del 20%.

4.Regolazione intelligente
Variable Pompe dell'olio a frequenza variabile: Riducono il consumo di energia del 50% in caso di carichi parziali.
Heat Pipe Technology: le zone calde possono gestire flussi di calore fino a 50W/cm², adattandosi ai carichi dinamici.

5.Standard internazionali e tendenze future
Current Standard: La norma IEC 60076-14 richiede il monitoraggio in tempo reale della temperatura dei punti caldi; la norma cinese GB 20052-2020 impone una riduzione del 20% delle perdite a vuoto per i trasformatori di livello 1 ad alta efficienza energetica.
Technological Frontiere:
oDigital Twins: Previsione del campo di temperatura in tempo reale per ottimizzare le strategie di raffreddamento.
oNanofluidi: migliorano i coefficienti di trasferimento del calore di oltre il 30%.
oSuperconduttori ad alta temperatura: Eliminano le perdite di rame, rivoluzionando la riduzione dell'aumento di temperatura.

Conclusione
Adottando le misure sopra descritte, l'aumento di temperatura dei trasformatori in olio può essere ridotto di 15-25K, l'efficienza può migliorare dello 0,8%-1,5% e le emissioni annuali di carbonio possono diminuire di 5-10 tonnellate (per un trasformatore da 1000kVA). Si raccomanda di utilizzare piattaforme di simulazione multifisica per la gestione dell'aumento di temperatura durante il ciclo di vita.
