L'importanza della compensazione della pressione dell'aria ambiente nei sensori di gas NDIR

{{{sourceTextContent.subTitle}}}

Nei sensori senza compensazione della pressione atmosferica, l'altitudine e persino le variazioni giornaliere del tempo possono falsare le letture.

{{{sourceTextContent.description}}}

Il rilevamento accurato dei gas è fondamentale nelle applicazioni in cui sono in gioco la sicurezza, la conformità alle normative o il controllo dei processi. Mentre fattori come la calibrazione, la stabilità della temperatura e la sensibilità incrociata vengono spesso evidenziati, la pressione dell'aria ambiente viene spesso trascurata. Tuttavia, senza la compensazione della pressione, anche piccole variazioni di pressione possono causare errori di misura significativi.

Molti sensori di gas a infrarossi non dispersivi (NDIR) non prevedono la compensazione automatica della pressione, scaricando la responsabilità sugli utenti finali e aumentando il rischio di dati imprecisi. Questo documento spiega perché la compensazione della pressione ambientale è essenziale per una misurazione affidabile dei gas. Esamina inoltre come i sensori con compensazione della pressione incorporata, come quelli di Micro-Hybrid, mantengano la precisione in condizioni ambientali variabili. Infine, si confronta la soluzione di Micro-Hybrid con quella di altri produttori leader che talvolta omettono questa funzione e si quantificano i rischi di deviazioni non corrette.

Perché la pressione dell'aria è importante nel rilevamento dei gas NDIR

I sensori NDIR determinano la concentrazione di gas in base al numero di molecole di gas in un volume fisso. Secondo la legge dei gas ideali:

P x V = k x N x T

Dove:

P = Pressione
k = costante di Boltzmann
V = Volume
T = Temperatura
N = Numero di molecole di gas

Quando la pressione ambiente diminuisce, il numero di molecole in un determinato volume diminuisce. Ciò comporta una riduzione dell'assorbimento dell'infrarosso, con conseguente sottostima delle concentrazioni di gas da parte del sensore NDIR. Al contrario, l'aumento della pressione ambientale provoca una sovrasegnalazione delle concentrazioni di gas

Come la pressione dell'aria ambiente influisce sulle misure non compensate

In primo luogo, e soprattutto, la pressione dell'aria ambiente varia notevolmente con l'altitudine. Si consideri la tabella inclusa nelle immagini associate a questo articolo.

Queste variazioni sono significative e non devono essere trascurate. Per contestualizzare questi numeri, la capitale europea più alta per altitudine, Andorra la Vella, Andorra, si trova a 1023 metri sul livello del mare. Al contrario, alcune zone di Amsterdam, nei Paesi Bassi, si trovano sotto il livello del mare. Anche piccole variazioni di altitudine nel luogo di installazione possono influenzare le letture dei sensori. Come regola generale, la pressione dell'aria diminuisce di circa 1 hPa per ogni 8 metri di dislivello, fino a circa 100 metri, anche se la velocità rallenta ad altitudini superiori. Alcuni produttori leader del settore pre-calibrano i loro sensori per una pressione di riferimento fissa, che spesso assume le condizioni standard del livello del mare, circa 1013 hPa. Senza un componente integrato di compensazione della pressione, la responsabilità di fornire questi dati ricade sull'utente finale, con una conseguente diminuzione dell'accuratezza della misurazione.

Si pensi a cosa succede se un sensore di questo tipo viene utilizzato a un'altitudine diversa con una regolazione manuale non corretta. Ad esempio, la città di Chengdu si trova a un'altitudine media di 499 metri, dove la pressione atmosferica è in genere di circa 950 hPa. Immaginate un sensore di gas NDIR installato in un'incubatrice, ma ancora calibrato per la pressione al livello del mare (1013 hPa).

L'errore di misurazione risultante è stimato come segue:

(1013 hPa - 950 hPa) × 0,0073 Vol.-%/hPa = 0,459 Vol.-%

Questo livello di deviazione è ben oltre le tolleranze accettabili per il monitoraggio di precisione dei gas, che spesso richiedono un'accuratezza entro ±0,2 Vol.-%.

La pressione fluttua anche in base alle condizioni atmosferiche locali

Anche in un luogo fisso, la pressione atmosferica varia. Consideriamo la variazione della pressione atmosferica in questa previsione per Pechino il 16 luglio 2025, nelle immagini associate a questo articolo.

Variazione giornaliera a Pechino (16 luglio 2025)

- Pressione minima: 998,7 hPa
- Pressione massima: 1004,75 hPa
- Differenza: 6.05 hPa

Per un obiettivo di 5 Vol.-%, l'errore sarebbe:

6.05 hPa × 0,0073 Vol.-%/hPa = 0,044 Vol.-%

Anche senza cambiare luogo, la lettura del gas potrebbe deviare di oltre 0,04 Vol.-% in un solo giorno, superando la tolleranza per molte applicazioni.

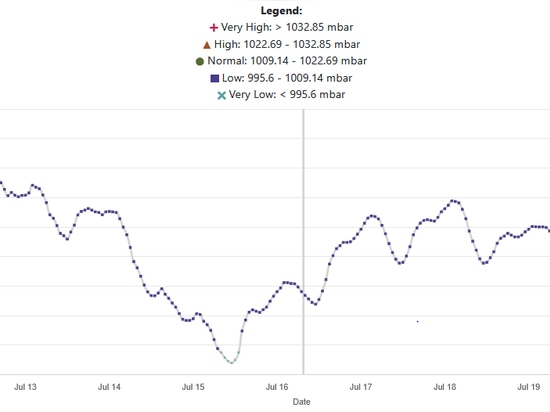

Una variazione di due settimane a Pechino, luglio 2025

Prendendo in considerazione un periodo più lungo, questo intervallo barometrico di 14 giorni per Pechino mostra oscillazioni ancora più ampie:

Minimo: 994.7 hPa (15 luglio, ore 11:00)
Massimo: 1011.62 hPa (17 luglio, 03:00)
Intervallo: 16.92 hPa

Ciò equivale a un errore di 16,92 × 0,0073 = 0,1235 Vol.-% e non è appropriato per i casi di uso critico. Queste fluttuazioni di routine dimostrano che i sensori di gas NDIR non calibrati automaticamente per la pressione ambiente possono facilmente andare fuori specifica, anche senza variazioni di altitudine.

Quanto si perde in accuratezza?

Per rimanere all'interno di una finestra di accuratezza di ±0,2 Vol.-% a 5 Vol.-%, la deviazione di pressione massima consentita è:

0.2 / 0,0073 ≈ Deviazione di 27 hPa

Questa soglia viene facilmente superata nei cicli meteorologici giornalieri, in particolare durante i temporali, o quando si trasferiscono le apparecchiature da un sito all'altro. Anche variazioni di pressione moderate possono causare letture al di fuori delle specifiche.

Ogni sensore microibrido compensa la pressione dell'aria ambiente

Tutti i sensori NDIR Micro-Hybrid sono dotati di sensori di pressione integrati, che consentono la compensazione in tempo reale senza l'intervento dell'utente. I vantaggi principali sono letture accurate indipendentemente dall'altitudine dell'installazione, correzione automatica delle fluttuazioni di pressione giornaliere e stagionali, senza necessità di inserire o ricalibrare manualmente la pressione, e letture coerenti in più luoghi e ambienti.

Questa compensazione integrata riduce drasticamente il rischio di deriva dei dati e aumenta notevolmente la conformità alle normative e l'affidabilità delle misure. La pressione dell'aria ambiente è una delle principali fonti di errore nel rilevamento dei gas NDIR, eppure viene spesso ignorata. I produttori che omettono la compensazione integrata scaricano l'onere sugli utenti finali, spesso compromettendo l'accuratezza. I sensori Micro-Hybrid risolvono il problema alla fonte, utilizzando sensori di pressione integrati per mantenere l'accuratezza automaticamente, indipendentemente dall'altitudine o dalle condizioni atmosferiche. Questo è essenziale per un monitoraggio affidabile dei gas. Consultate gli esperti di Micro-Hybrid per conoscere la soluzione migliore per la vostra applicazione.
