Caso di applicazione | Immagini ad alta definizione, trasmissione a basso rumore
{{{sourceTextContent.subTitle}}}

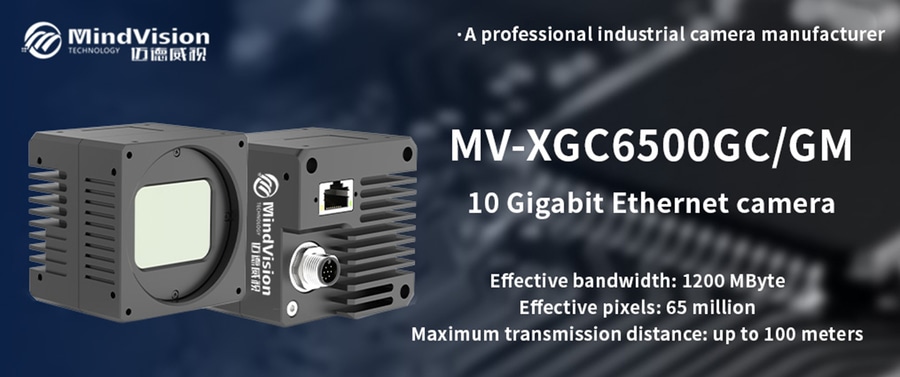

Applicazione di MV-XGC6500GC/GM nel rilevamento delle dimensioni medie dei telefoni cellulari
{{{sourceTextContent.description}}}
Nell'attuale mercato degli smartphone, altamente omogeneizzato, la competizione del settore si sta spostando dal "product hardware stacking" all'ultima raffinatezza della "user experience optimization" In quanto componente strutturale di base che supporta lo schermo, la scheda madre e la batteria, il telaio dello smartphone garantisce che tutti i componenti mantengano una spaziatura adeguata e connessioni stabili. La sua precisione dimensionale influisce direttamente sulla qualità complessiva dell'assemblaggio e sull'esperienza dell'utente: controllare le tolleranze significa controllare i costi e la reputazione.
Difficoltà di rilevamento
Punti ciechi di imaging causati dalla complessità strutturale: Il midframe di un telefono cellulare non è un'unica struttura piatta, ma piuttosto una superficie curva con archi, scanalature e altre forme curve. A causa dell'elevata riflettività del materiale, quando viene esposto alla luce è estremamente facile che si verifichi una sovraesposizione locale, mascherando difetti come graffi e ammaccature e causando mancate ispezioni.
Bilanciare precisione e velocità: le tolleranze dimensionali dei midframe degli smartphone sono estremamente strette e richiedono una risoluzione della telecamera estremamente elevata. Inoltre, le linee di produzione operano in ambienti di assemblaggio ad alta velocità, con una notevole pressione sull'elaborazione dei dati.
Una telecamera industriale adatta a vari scenari deve raggiungere risultati innovativi in più dimensioni. La telecamera MV-XGC6500GC/GM sviluppata autonomamente da MindVision presenta i seguenti vantaggi:
01 Rilevamento ad alta precisione: 65 milioni di pixel effettivi (risoluzione 9344x7000) sono in grado di catturare chiaramente le minime caratteristiche dimensionali del telaio del telefono cellulare (come il raggio degli angoli, la precisione dell'apertura, ecc.
02 Trasmissione stabile e ad alta efficienza: La larghezza di banda effettiva di 1200 MByte, pari a 10 volte quella di una rete gigabit, garantisce il funzionamento regolare delle linee di produzione ad alta velocità e riduce notevolmente i tempi di trasmissione delle immagini e la latenza.
03 Basso costo, facile implementazione: la comunicazione stabile è ottenuta con 100 metri di trasmissione a lunga distanza e cavi di rete di super categoria 6, eliminando la necessità di cablaggi complessi e rendendola adatta agli ambienti di fabbrica. È la soluzione ottimale per "alta larghezza di banda + basso costo"
04 Alta compatibilità: Supporta gli standard GigEVision e GenICam e lo stesso SDK delle telecamere di rete gigabit, riducendo i costi di adattamento nello sviluppo dei sistemi di rilevamento.
Combina alta chiarezza, basso rumore e prestazioni eccezionali, offrendo una soluzione efficiente e affidabile per l'ispezione industriale.
Casi di applicazione
Ispezione di immagini di alta precisione dei telai centrali dei telefoni cellulari utilizzando un sistema di illuminazione collaborativa a più sorgenti luminose: l'illuminazione a cupola viene utilizzata per eliminare i riflessi superficiali, l'illuminazione coassiale per migliorare il contrasto dei bordi e una singola luce inclinata per evidenziare i difetti minori, garantendo l'ottenimento di immagini complete e chiare del telaio centrale. Una volta acquisite, le immagini vengono analizzate con algoritmi di elaborazione delle immagini per localizzare con precisione le coordinate dei fori e identificare i parametri dimensionali chiave.
Parametri della telecamera
MV-XGC6500GC | MV-XGC6500GM
Tipo di sensore | CMOS
Tipo di telecamera | colore | bianco e nero
dimensione dei pixel | 3,2um x 3,2um
pixel effettivi | 65 milioni
Risoluzione @ Frame Rate | 9344x7000 @15,75fps
Metodo di esposizione | Otturatore globale
Intervallo di tempo di esposizione (ms) | 0,009~18874,359
