Caso applicativo | Visione chiara, trasmissione veloce, facile implementazione
{{{sourceTextContent.subTitle}}}
Applicazione di MV-PX6500GC/GM nel rilevamento dei difetti dello schermo
{{{sourceTextContent.description}}}
Il processo di produzione degli schermi a cristalli liquidi è complesso e preciso e ogni fase è soggetta a difetti come pixel morti, graffi, perdite di luce, anomalie di colore e macchie, dovuti a fattori quali le proprietà dei materiali, le fluttuazioni ambientali e la precisione delle apparecchiature. Questi difetti hanno un impatto diretto sull'esperienza dell'utente e sulla competitività del prodotto finale sul mercato.
In questo contesto, la tecnologia di visione artificiale, con i suoi vantaggi unici di "ispezione senza contatto, acquisizione di immagini ad alta risoluzione e analisi intelligente degli algoritmi", ha trasformato il modello tradizionale di "ispezione della qualità dominata dall'occhio umano"
Difficoltà di rilevamento
nell'attuale era degli schermi ad altissima definizione 4K e 8K, la distanza tra i pixel dello schermo si è ridotta a livello di sub-micron. Per identificare con precisione i difetti, le telecamere industriali devono avere una risoluzione e una nitidezza di immagine estremamente elevate.
l'enorme quantità di dati generata dalle telecamere industriali ad alta risoluzione e ad alta velocità di trasmissione pone requisiti elevati alle prestazioni in tempo reale dei sistemi di elaborazione delle immagini. In caso contrario, non solo la larghezza di banda per la trasmissione dei dati sarà insufficiente, ma aumenteranno anche i ritardi nell'elaborazione delle immagini, rendendo difficile soddisfare i requisiti di rilevamento in tempo reale.

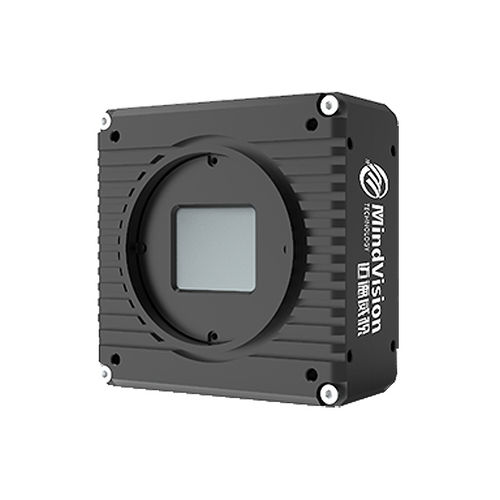

L'MV-PX6500GC/GM, sviluppato in modo indipendente da MindVision, è progettato per requisiti di ispezione di alta precisione. I suoi vantaggi specifici includono:
01 Soddisfare i requisiti di trasmissione ad alta velocità
Interfaccia CXP12, larghezza di banda massima effettiva per la trasmissione dei dati di 4850 Mbyte, quattro volte superiore a quella di una rete da 10 Gigabit, che evita la congestione dei dati o i ritardi e si adatta al rilevamento ad alta velocità della domanda di condotte.
02 Rilevamento di difetti minori
65 milioni di pixel effettivi + dimensione dei pixel di 3,2μm, in grado di analizzare con precisione le caratteristiche delle unità di visualizzazione dello schermo, di presentare chiaramente i dettagli dello schermo e di aiutare a identificare i difetti minori (come punti luminosi, punti scuri, disomogeneità di Mura e così via).
03 Elevata adattabilità a diversi scenari
L'ampio intervallo di tempo di esposizione (0,0020-67108,8640ms) può adattarsi alle diverse caratteristiche fisiche e alle condizioni di illuminazione in loco. Ottimizzando l'esposizione per evidenziare i difetti, migliora la completezza e l'accuratezza del rilevamento. In combinazione con l'esposizione globale, consente di ottenere un rilevamento senza trascinamento sulla linea di produzione.
04 Combinazione flessibile di più canali
Supporta combinazioni flessibili di 1, 2 e 4 canali. Grazie all'attivazione sincrona di più telecamere, lo stitching copre un campo di rilevamento più ampio, risolvendo il problema del campo visivo insufficiente di una singola telecamera.
05 Affidabilità e facilità d'uso di livello industriale
È possibile utilizzare un unico cavo coassiale sia per l'attivazione del segnale che per l'alimentazione, semplificando il cablaggio e riducendo le interferenze. L'eccellente design dell'SDK elimina la necessità per gli utenti di operare direttamente sulla scheda di acquisizione CXP, eliminando la necessità di processi di configurazione macchinosi e consentendo una rapida integrazione nei sistemi di rilevamento esistenti, rendendo il tutto semplice come l'utilizzo di una telecamera industriale gigabit.
Ogni salto di qualità nella risoluzione dei prodotti è una prova delle capacità complete delle macchine visive. I vantaggi dell'MV-PX6500GC/GM in termini di "visibilità chiara, trasmissione veloce e facilità di implementazione" forniscono una soluzione ideale per il rilevamento dei difetti dello schermo che combina precisione, efficienza e stabilità.
Casi di applicazione
Basandosi sulle differenze nelle caratteristiche ottiche degli oggetti estranei nei campi luminosi monocromatici R/G/B, la telecamera cattura le anomalie caratteristiche causate dagli oggetti estranei e combina gli algoritmi per ottenere una precisione a livello di sub-pixel nell'identificazione e classificazione degli oggetti estranei.
Parametri del prodotto
MV-PX6500GC | MV-PX6500GM
dimensioni ottiche | 29,9 mm x 22,4 mm
Tipo di sensore | CMOS
Tipo di fotocamera | colore | bianco e nero
dimensioni dei pixel | 3,2um x 3,2um
pixel effettivi | 65 milioni
Risoluzione @ Frame Rate | 9344*7000 [email protected]
Metodo di esposizione | Esposizione globale
Intervallo di tempo di esposizione (ms) | 0,0020-67108,8640ms
gamma dinamica | 66,0 dB
