Cosa verificare prima di acquistare una termocamera per ispezioni elettriche

{{{sourceTextContent.subTitle}}}

Una lista di controllo per l'acquisto di una termocamera destinata alle ispezioni elettriche dovrebbe partire dall'attività sul campo, non dalla fascia di prodotto. La termocamera dovrebbe aiutare il vostro team a individuare anomalie termiche, identificare con precisione l'elemento interessato e generare un rapporto su cui i team di manutenzione possano intervenire. La

{{{sourceTextContent.description}}}

Una lista di controllo per l’acquisto di una termocamera per ispezioni elettriche dovrebbe partire dall’attività sul campo, non dalla fascia di prezzo del prodotto. La termocamera dovrebbe aiutare il vostro team a individuare anomalie termiche, identificare l’esatto componente interessato e generare un rapporto su cui i team di manutenzione possano intervenire. Il modello giusto non è sempre quello più costoso. È la termocamera che si adatta alla distanza di ispezione, all’accessibilità dei quadri elettrici, al flusso di lavoro di reportistica e al livello di rischio elettrico.

Per la manutenzione ordinaria degli impianti, ciò potrebbe significare una termocamera portatile leggera con una lunga durata della batteria. Per le ispezioni di quadri di commutazione, sottostazioni e linee di trasmissione, potrebbe significare ottiche, messa a fuoco e risoluzione migliori. Per i quadri elettrici principali sigillati (“MSB”) o i quadri di emergenza (“ESB”), o altri quadri di distribuzione, ciò potrebbe significare l’aggiunta di un monitoraggio termico fisso anziché affidarsi esclusivamente a ispezioni manuali.

L’OSHA sottolinea che l’elettricità rappresenta un grave pericolo sul posto di lavoro, con rischi quali scosse elettriche, folgorazione, incendi ed esplosioni. Le termocamere consentono ispezioni senza contatto, ma non sostituiscono le pratiche di lavoro elettriche qualificate, i DPI o le procedure in loco.

Risposta rapida: cosa controllare per primo?
Prima di acquistare una termocamera per ispezioni elettriche, valutate la telecamera in base al bersaglio più piccolo, alla distanza di lavoro effettiva e al tipo di rapporto di cui il vostro team avrà bisogno dopo l’ispezione.

Cosa controllare e perché influisce sulle ispezioni elettriche
Risoluzione termica: determina se terminali, capicorda e giunzioni dei cavi di piccole dimensioni sono sufficientemente nitidi da poter essere ispezionati.
IFOV e distanza di lavoro: indicano se la termocamera è in grado di misurare il bersaglio da una posizione di ispezione sicura.
Metodo di messa a fuoco: è necessaria un’immagine nitida per un’analisi affidabile della temperatura.
Campo visivo: le visioni ampie sono utili all’interno degli armadi; quelle strette aiutano con i bersagli distanti.
Intervallo di temperatura: l’intervallo deve coprire le temperature di funzionamento normale e quelle di guasto probabili.
Parametri di misurazione: l’emissività, la temperatura riflessa e le impostazioni di distanza influenzano le letture sul campo.
NETD: un NETD più basso aiuta a rilevare differenze di temperatura più piccole; non riflette l’accuratezza della misurazione.
Software e report: i team necessitano di immagini annotate, report ripetibili, esportazione dei dati e registrazioni delle tendenze.
Resistenza e durata della batteria: le ispezioni elettriche comportano spesso percorsi lunghi, ambienti polverosi e spazi all’aperto.
Modalità di impiego: le termocamere portatili sono adatte ai giri di ispezione; quelle fisse sono indicate per armadi chiusi e monitoraggio continuo.
Verifica i dettagli dell’immagine prima di considerare il prezzo
Dettagli dell’immagine e dimensioni del bersaglio
I dettagli dell’immagine sono il primo criterio di acquisto, poiché i guasti elettrici spesso si manifestano su parti di piccole dimensioni. Il corpo di un interruttore è facile da individuare. Un capocorda allentato, un giunto della barra collettrice ossidato o una terminazione di cavo surriscaldata possono essere molto più piccoli.

Iniziate dalla risoluzione termica. Una risoluzione di livello base può andare bene per scansioni ravvicinate dei quadri quando il bersaglio è grande e l’obiettivo è uno screening di base dei punti caldi. Quadri elettrici densamente popolati, pannelli MSB/ESB affollati e segnalazioni dei clienti richiedono solitamente un numero maggiore di pixel sul bersaglio. Una maggiore risoluzione termica facilita l’identificazione del componente, il confronto tra le fasi e la documentazione della manutenzione.

Ispezione delle apparecchiature
IFOV, distanza e messa a fuoco
Successivamente, informatevi sull’IFOV, ovvero il campo visivo istantaneo. L’IFOV indica l’area coperta da ciascun pixel del rilevatore a una data distanza. In parole povere, risponde a questa domanda: la termocamera è in grado di vedere la parte che vi interessa dalla posizione in cui l’ispettore è autorizzato a trovarsi?

Questa domanda è più utile rispetto al semplice riferimento alla risoluzione. Una telecamera da 256×192 utilizzata a un metro di distanza da un armadio potrebbe mostrare chiaramente un terminale. La stessa telecamera utilizzata da diversi metri di distanza potrebbe non fornire dettagli sufficienti per un connettore di piccole dimensioni. Per i lavori sulle linee di trasmissione, la distanza può essere molto maggiore, quindi la scelta dell’obiettivo e un campo visivo più ristretto diventano più importanti.

La messa a fuoco è il controllo successivo. Le telecamere a fuoco fisso sono più veloci e semplici per lavori ravvicinati e ripetitivi, come i controlli di routine dei quadri elettrici. La messa a fuoco manuale, automatica o assistita diventa più utile quando la distanza dal bersaglio varia, i componenti sono piccoli o le ispezioni includono sottostazioni e apparecchiature aeree. Se l’immagine non è nitida, le letture di temperatura e le etichette dei componenti diventano meno affidabili.

Verificare la configurazione di misurazione, non solo l’intervallo di temperatura
Intervallo, precisione e sensibilità
L’intervallo di temperatura è importante, ma rappresenta solo una parte della configurazione di misurazione. Per molte applicazioni di manutenzione elettrica, una termocamera che copre fino a circa 550 °C o 650 °C offre un margine sufficiente per i controlli di quadri elettrici, interruttori, sbarre collettrici, giunti dei cavi e apparecchiature. I processi industriali ad alta temperatura richiedono intervalli di temperatura più elevati, ma la maggior parte degli acquirenti di apparecchiature per ispezioni elettriche non dovrebbe scegliere una termocamera basandosi esclusivamente sulla temperatura massima nominale.

Le specifiche relative alla precisione di misurazione devono essere interpretate con attenzione. Molte termocamere industriali specificano una precisione di ±2 °C o ±2% del valore rilevato in condizioni definite. Ciò non significa che ogni lettura sul campo corrisponderà a quel valore. Le letture effettive sono influenzate dal materiale della superficie, dalle dimensioni del bersaglio, dalla distanza, dall’angolo di visione, dal calore riflesso, dalla messa a fuoco e dallo stato di calibrazione.

Il NETD viene spesso frainteso. Il NETD si riferisce alla sensibilità termica, ovvero alla minima differenza di temperatura che la termocamera è in grado di distinguere in condizioni di prova. Un NETD più basso aiuta a rivelare sottili modelli termici. Non equivale alla precisione della temperatura sul campo. Una termocamera può avere un NETD basso e fornire comunque letture errate se l’emissività è sbagliata o se il bersaglio è troppo piccolo nell’immagine.

Emissività, carico e contesto sul campo
L’emissività è una delle principali variabili nelle ispezioni elettriche. Il metallo verniciato, il rame ossidato, l’isolante, le etichette, le sbarre collettrici lucide e i componenti placcati emettono e riflettono le radiazioni infrarosse in modo diverso. Una termocamera utilizzata per la termografia elettrica dovrebbe consentire all’utente di impostare l’emissività e, quando necessario, tenere conto della temperatura riflessa.

Anche le condizioni di carico devono essere considerate nella configurazione. Le ispezioni termiche sono più utili quando le apparecchiature funzionano sotto un carico significativo e stabile. Un circuito sottoposto a carico leggero potrebbe non evidenziare un problema in fase di sviluppo. Un’improvvisa variazione di carico può far apparire un componente normale come anomalo per un breve periodo. Per questo motivo, il rapporto dovrebbe registrare le condizioni di carico, la temperatura ambiente, l’ora dell’ispezione e, ove possibile, il componente esatto ispezionato.

Per i programmi con sede negli Stati Uniti, la norma NFPA 70B costituisce un utile riferimento per la manutenzione, mentre la norma NFPA 70E è comunemente utilizzata per le pratiche di sicurezza elettrica sul posto di lavoro.

Adattare la telecamera all’impianto elettrico
Una telecamera per ispezioni elettriche dovrebbe essere scelta in base all’impianto specifico, non in base a una categoria generica di prodotti. I quadri MSB/ESB, gli armadi sigillati, le sottostazioni e le linee di trasmissione presentano requisiti distinti in termini di distanze, accessibilità ed esigenze di reportistica.

Impianto elettrico: cosa verificare prima dell’acquisto
Quadri MSB/ESB: campo visivo (FOV) sufficientemente ampio, messa a fuoco ravvicinata, acquisizione di immagini visibili e documentazione rapida.
Armadi di distribuzione: corpo compatto, facile utilizzo con una sola mano, chiaro allineamento termico/visivo e semplice denominazione delle immagini.
Quadri di commutazione: risoluzione più elevata, messa a fuoco stabile, chiara identificazione dei componenti e utilizzabilità a distanza di sicurezza.
Passanti dei trasformatori: ottiche migliori, confronto delle tendenze, supporto per immagini nel visibile e registrazioni di ispezione ripetibili.
Giunti e terminazioni dei cavi: buoni dettagli ravvicinati, controllo dell’emissività, strumenti per la differenza di temperatura e annotazione delle immagini.
Linee di trasmissione: campo visivo più ristretto o opzioni teleobiettivo, supporto per treppiede, controllo preciso della messa a fuoco e registrazioni della posizione.
Quadri sigillati: considerare il monitoraggio termico fisso, PoE, uscita di allarme e cronologia delle tendenze nel software.
Rilevamento guasti nei passanti dei trasformatori
MSB, ESB e quadri di distribuzione
Per i quadri MSB/ESB e di distribuzione, l’ispettore opera spesso a distanza ravvicinata. Un ampio campo visivo aiuta a catturare l’intera sezione, ma la telecamera deve comunque distinguere chiaramente i terminali e i capicorda. Se il quadro è affollato, la fusione a doppio spettro o un’immagine di riferimento in luce visibile possono rendere il rapporto più comprensibile.

Quadri elettrici, sottostazioni e linee
Per i quadri elettrici e le sottostazioni, la distanza diventa un fattore più rilevante. Gli ispettori potrebbero dover stare al di fuori di un perimetro o dietro una barriera. In tal caso, la messa a fuoco e l’IFOV contano più di un semplice valore di risoluzione. Una telecamera che offre immagini eccellenti a distanza di un braccio potrebbe non essere sufficiente per un passacavo o un connettore situato a diversi metri di distanza.

Per le giunzioni e le terminazioni dei cavi, la ripetibilità è fondamentale. Il team dovrebbe essere in grado di acquisire lo stesso componente nel tempo, confrontare l’aumento di temperatura e rivedere le immagini precedenti. Se il programma di ispezione fa parte delle attività delle aziende elettriche, la creazione di rapporti e l’archiviazione possono diventare importanti quanto l’acquisizione delle immagini.

Rilevamento dei guasti negli interruttori automatici
Verificate il software, i rapporti e l’esportazione dei dati prima dell’acquisto
File di rapporto e flusso di lavoro sul campo
La termocamera è solo l’inizio del flusso di lavoro di ispezione. Se il team non è in grado di creare un rapporto chiaro, confrontare immagini storiche o esportare dati utili, il programma di ispezione perde valore una volta terminato il giro di ispezione sul campo.

Iniziate dal tipo di file. Per la manutenzione elettrica, le immagini fisse radiometriche sono solitamente più utili dei normali screenshot perché conservano i dati di temperatura per analisi successive. Anche le immagini visibili sono utili perché chi esamina i dati deve sapere quale interruttore, terminale o giunzione di cavi è visibile nell’immagine termica.

Un buon rapporto di ispezione elettrica dovrebbe includere l’ID dell’impianto, l’immagine termica, l’immagine visibile, i marcatori di misurazione, le condizioni di ispezione, le impostazioni di emissività (se pertinenti), le note sul carico, il livello di priorità e l’azione raccomandata.

Revisione mobile e analisi su PC
Per il lavoro sul campo con dispositivi mobili, TI Studio Mobile Client di Raythink supporta l’anteprima in tempo reale, l’analisi della temperatura e la generazione di rapporti per termocamere portatili. Il flusso di lavoro di questa app è utile quando gli ispettori devono condividere i risultati subito dopo un sopralluogo.

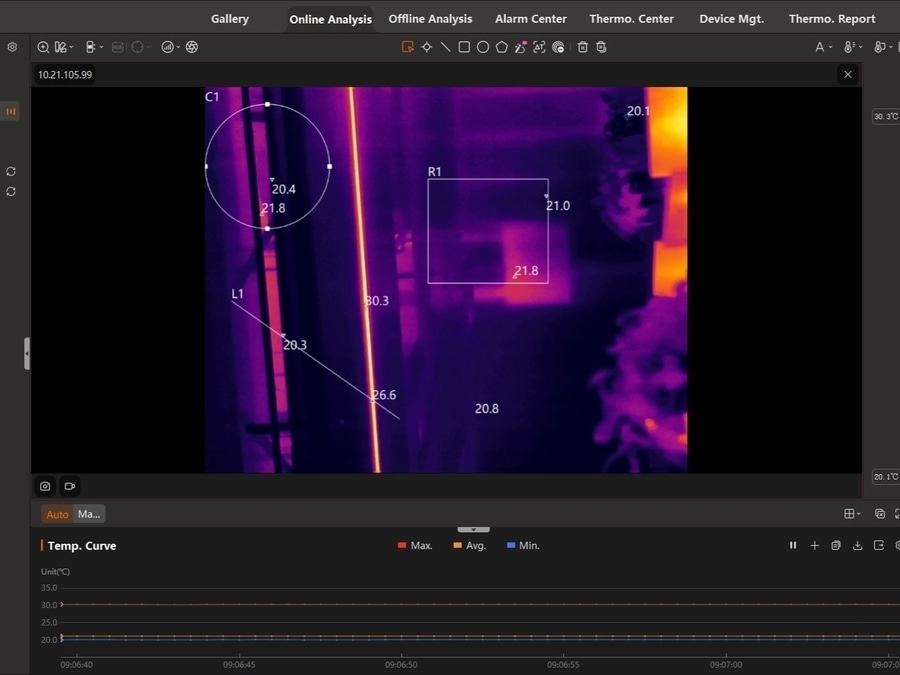

Per un’analisi più approfondita, TI Studio PC Client supporta analisi online e offline, strumenti di misurazione di punti/linee/aree, curve di andamento, esportazione dei dati, modelli di rapporto personalizzati, regole di allarme e registri storici degli allarmi. Vale la pena verificare queste funzioni prima dell’acquisto se il vostro programma di ispezione si basa su rapporti ripetibili.

Un test pratico è semplice: chiedete al fornitore di generare un rapporto di esempio basato su una vostra reale situazione di ispezione. Se il rapporto è di difficile lettura, difficile da modificare o privo dei dati utilizzati dal vostro team di manutenzione, la termocamera potrebbe non adattarsi al flusso di lavoro.

Potenti capacità di analisi
Verificate la resistenza, l’alimentazione e la calibrazione
Protezione e durata della batteria
L’ispezione elettrica non è un lavoro d’ufficio tranquillo. Una telecamera può essere utilizzata in locali elettrici polverosi, aree con apparecchiature surriscaldate, cortili all’aperto, su scale, trincee per cavi e lunghi percorsi all’interno dell’impianto.

Verificate innanzitutto il grado di protezione contro l’ingresso di corpi estranei. Il grado IP54 può essere sufficiente per molte attività manuali di manutenzione e ispezione in impianto, mentre le installazioni fisse in condizioni più difficili potrebbero richiedere un grado di protezione più elevato. Se la videocamera verrà installata all’interno di un armadio, in presenza di polvere o in un locale con elevata umidità, verificare sia il grado di protezione della videocamera sia la temperatura e l’umidità di funzionamento consentite.

Il prossimo aspetto da considerare è la durata della batteria. Un dispositivo con autonomia di due ore può andare bene per controlli rapidi o come strumento di riserva. I giri di manutenzione che durano l’intera giornata richiedono solitamente una batteria con maggiore autonomia, batterie sostituibili sul campo, ricarica rapida o un piano di ricarica ben definito. Verificate se l’autonomia dichiarata varia in presenza di Wi-Fi, in base alla luminosità dello schermo, durante la registrazione video o in condizioni climatiche fredde.

Calibrazione e assistenza
La calibrazione non dovrebbe essere un aspetto secondario. Chiedete come viene calibrata la termocamera, quale certificato viene fornito con il prodotto, con quale frequenza è consigliata la ricalibrazione e dove viene gestito l’assistenza.

Scegliere tra ispezione portatile e monitoraggio fisso
Ispezione portatile
Utilizzate una termocamera portatile quando il percorso di ispezione cambia, quando il team necessita di una risoluzione dei problemi flessibile o quando un tecnico deve verificare un riscontro in loco. Una termocamera portatile è adatta a giri di ispezione programmati, ispezioni da parte di appaltatori, controlli post-riparazione e attività miste di manutenzione elettrica su quadri, motori, trasformatori e giunti di cavi.

Monitoraggio fisso
Utilizzate il monitoraggio termico fisso quando l’oggetto dell’ispezione è ripetibile, l’accesso è limitato e il rischio giustifica la raccolta continua di dati. Molti programmi di ispezione dei quadri elettrici si affidano ancora alle termocamere portatili per i giri di ispezione programmati, specialmente quando i tecnici necessitano di flessibilità su più quadri. Il monitoraggio fisso è più indicato per armadi sigillati o difficili da aprire, punti noti di surriscaldamento, armadi di distribuzione compatti, locali batterie, sale di alimentazione dei data center e apparecchiature che richiedono registrazioni di andamento o emissione di allarmi tra un’ispezione manuale e l’altra.

Un dispositivo fisso compatto può monitorare gli stessi punti nel tempo, applicare regole di allarme e inviare i dati al software. Dovrebbe essere scelto solo quando i punti monitorati, la posizione di montaggio, il campo visivo, la logica di allarme e l’interfaccia dati sono ben definiti.

Molti programmi elettrici utilizzano entrambi gli approcci: monitoraggio fisso per beni di alto valore o di difficile accesso e telecamere portatili per i giri di ispezione di routine e la verifica in loco.

Domande da porre al fornitore prima di emettere l’ordine di acquisto
Domande pre-acquisto
Prima di effettuare un ordine, ponete domande che mettano in relazione la scheda tecnica con il sito:

Qual è il componente più piccolo che questa termocamera è in grado di misurare in modo affidabile alla distanza di lavoro del sito?
È possibile mostrare un’immagine termica e visibile reale di un pannello, di un vano di quadri elettrici o di una terminazione di cavi simile al sito di destinazione?
La termocamera ha messa a fuoco fissa, manuale, automatica o assistita?
Quale obiettivo o campo visivo (FOV) si adatta ai punti di ispezione più vicini e più lontani del sito?
Gli utenti possono impostare i parametri di emissività, temperatura riflessa, distanza e temperatura ambiente?
Le immagini salvate sono radiometriche e possono essere rianalizzate in un secondo momento?
Se è supportata la registrazione video, questa include i dati di temperatura o solo la documentazione visiva?
Il software è in grado di creare report in formato PDF, modelli personalizzati e registrazioni basate sulle risorse?
Il software può esportare i dati di temperatura originali o le curve di andamento?
Quali sono il grado di protezione IP, la resistenza alle cadute, l’intervallo di temperatura di funzionamento e i limiti di conservazione?
Quali certificati vengono forniti con la telecamera e qual è la procedura di assistenza?
Per i sistemi fissi, quali protocolli, uscite di allarme e opzioni SDK sono disponibili?
Se un fornitore non è in grado di rispondere chiaramente a queste domande, è bene riflettere prima dell’acquisto. Un prezzo più basso può sembrare vantaggioso in fase di acquisto, ma può comunque rivelarsi più costoso se la termocamera non è in grado di produrre registrazioni di ispezione affidabili e ripetibili.

Come Raythink si adatta a questa lista di controllo
Adattabilità delle termocamere portatili
Le linee di termocamere portatili e fisse di Raythink coprono diversi flussi di lavoro di ispezione elettrica, quindi la scelta più adatta dipende dal percorso di ispezione.

Per la manutenzione elettrica di base, gli acquirenti possono iniziare valutando modelli con un intervallo di misurazione compreso tra -20 °C e +550 °C, supporto all’analisi su PC, acquisizione degli allarmi e autonomia della batteria sufficiente per i giri di ispezione di routine. Per lavori elettrici che richiedono una grande quantità di report, la termocamera portatile CX200 Pro+ offre una risoluzione a infrarossi di 256×192 con super-risoluzione in tempo reale tramite IA a 320×240, modalità di immagine visibile/PIP/fusione, USB e Wi-Fi, supporto per PC e app mobili, protezione IP54 e circa 15 ore di autonomia della batteria.

Soluzione di monitoraggio fisso
Per armadi sigillati o difficili da aprire, spazi ristretti o punti di monitoraggio fissi che richiedono dati di andamento o uscita di allarme, una termocamera fissa potrebbe essere la soluzione più adatta. La termocamera cubica TN220 di Raythink è progettata per il monitoraggio termico a distanza ravvicinata in spazi ristretti, con PoE, montaggio flessibile, acquisizione di immagini termiche, regole di analisi della temperatura, collegamento degli allarmi e protocolli tra cui ONVIF, Modbus TCP/RTU e MQTT.

CX200PRO+
Termocamera portatile CX200 Pro+
Termocamera a cubo TN220
Termocamera a cubo TN220
Il modo più semplice per scegliere è inviare al fornitore lo scenario di ispezione: tipo di oggetto da ispezionare, distanza di lavoro, accesso all’armadio, requisiti del report e se è necessario un monitoraggio fisso. La raccomandazione su un modello dovrebbe seguire questi dettagli, non precederli.

Conclusione
Prima di acquistare una termocamera per ispezioni elettriche, verificate come si comporta la termocamera nel flusso di lavoro reale. Risoluzione, IFOV, messa a fuoco, campo visivo (FOV), campo di misura, impostazioni di emissività, software, report, durata della batteria, resistenza e calibrazione influenzano tutti il risultato finale.

Se il team ha bisogno solo di controlli rapidi dei quadri elettrici, un modello portatile più leggero potrebbe essere sufficiente. Se il lavoro riguarda quadri di commutazione, sottostazioni, terminazioni dei cavi o infrastrutture di trasmissione, date maggiore importanza all’ottica, alla messa a fuoco, alla risoluzione e alla generazione dei report. Se un quadro elettrico richiede un’attenzione continua, prendete in considerazione il monitoraggio termico fisso come parte del sistema.

Per una decisione di acquisto più consapevole, preparate alcune scene di ispezione di esempio prima di rivolgervi ai fornitori. Richiedete immagini e rapporti di esempio. Scegliete quindi la termocamera che dimostri di adattarsi alle infrastrutture, non solo quella con le specifiche tecniche più elevate.

Domande frequenti
Una risoluzione termica di 160×120 è sufficiente per le ispezioni elettriche?
Una risoluzione di 160×120 può essere sufficiente per scansioni ravvicinate e di base dei quadri elettrici quando il bersaglio è di grandi dimensioni e l’obiettivo è una semplice individuazione dei punti caldi. Per quadri MSB/ESB densamente popolati, quadri di commutazione, terminazioni dei cavi o rapporti di ispezione, una risoluzione più elevata di solito fornisce prove più chiare e una migliore identificazione dei componenti.

Il NETD è uguale alla precisione della temperatura?
No. Il NETD è la sensibilità termica. Indica quanto piccola sia la differenza di temperatura che la termocamera è in grado di distinguere in condizioni di prova. La precisione della temperatura dipende dalla termocamera, dalla calibrazione, dalle impostazioni di emissività, dalla distanza, dalle dimensioni del bersaglio, dalla messa a fuoco, dal calore riflesso e dalle condizioni del sito.

I team di ispezione elettrica hanno bisogno di immagini radiometriche?
Le immagini radiometriche sono fortemente raccomandate per i programmi di manutenzione perché conservano i dati di temperatura per una revisione successiva. Una normale schermata può mostrare un modello termico, ma potrebbe non consentire al team di regolare i punti di misurazione, confrontare i dati o redigere un rapporto più completo dopo l’ispezione.

È possibile utilizzare una termocamera su apparecchiature sotto tensione?
Le termocamere sono comunemente utilizzate per l’ispezione senza contatto di apparecchiature elettriche sotto tensione, ma la termocamera non rende automaticamente sicuro il lavoro. Solo il personale qualificato dovrebbe ispezionare le apparecchiature sotto tensione e dovrebbe seguire le procedure del sito, le norme sui DPI, i limiti di avvicinamento e le norme elettriche applicabili.

Quando è opportuno utilizzare una termocamera fissa anziché una termocamera portatile?
Utilizzare il monitoraggio termico fisso quando lo stesso impianto richiede un monitoraggio frequente o continuo della temperatura, quando un armadio è difficile da aprire o quando sono necessari dati storici di andamento e l’emissione di allarmi. Utilizzare una termocamera portatile quando il percorso cambia, quando l’ispettore ha bisogno di mobilità o quando il team esegue controlli a campione e verifiche post-riparazione.
