Questa guida illustra i criteri di selezione per i componenti dei PCB, i laboratori di elettronica, le attività di ricerca e la misurazione precisa della temperatura.

termocamera PCB
Cosa rende diversa una termocamera per l’ispezione dei PCB?
L’ispezione dei PCB pone requisiti diversi a una termocamera rispetto alle ispezioni di motori, sbarre collettrici o pareti di forni. Gli obiettivi sui PCB possono essere estremamente piccoli, inclusi componenti 0402, circuiti integrati di potenza, fusibili SMD e tracce strette. La termocamera deve quindi disporre di una risoluzione spaziale sufficiente, capacità di messa a fuoco ravvicinata e sensibilità termica per rilevare sottili differenze di temperatura a brevi distanze di lavoro.

Per l’ispezione dei PCB e dei componenti elettronici, la termografia aiuta gli ingegneri a monitorare le temperature dei componenti, rilevare surriscaldamenti anomali e valutare la dispersione di calore senza toccare la scheda. Nel settore dell’elettronica, i vantaggi della termografia si manifestano solitamente in quattro modi:

Individuazione di componenti surriscaldati in modo anomalo: è possibile individuare un condensatore in cortocircuito, un regolatore sovraccarico o un connettore con elevata resistenza di contatto.
Confronto tra le revisioni della scheda: è possibile verificare se una modifica al layout migliora la distribuzione del calore o crea una nuova zona di surriscaldamento.
Convalida dei limiti di progettazione: è possibile controllare la temperatura dei componenti durante le fasi di carico, l’avvio, la ricarica o i test dell’involucro.
Documentazione dei risultati dei test: è possibile salvare immagini, video, aree di misurazione e rapporti per un confronto successivo.
Un’immagine termica può sembrare convincente ma fornire comunque misurazioni inaffidabili se la messa a fuoco è errata, l’impostazione dell’emissività è sbagliata o il bersaglio copre un numero troppo esiguo di pixel. Per l’ispezione di PCB e componenti elettronici, una termocamera dovrebbe essere considerata uno strumento di misurazione, non solo uno strumento di visualizzazione.

Le specifiche che influenzano la scelta
Risoluzione e IFOV
La risoluzione indica quanti pixel termici vengono acquisiti dalla termocamera. L’IFOV indica l’area coperta da ciascun pixel a una data distanza. Per il lavoro sui PCB, l’IFOV è spesso un criterio di acquisto più importante.

Chiarite innanzitutto questo: qual è il componente più piccolo o la zona calda che dovete misurare e a quale distanza si troverà la termocamera dalla scheda?

Una regola utile è assicurarsi che il bersaglio copra più pixel. Se un punto caldo copre un solo pixel, potresti vedere un puntino colorato, ma la lettura della temperatura potrebbe essere imprecisa. Per misurazioni ripetibili, il bersaglio dovrebbe coprire un numero sufficiente di pixel per garantire letture affidabili della temperatura.

Ecco un modo pratico per interpretare le specifiche:

Risoluzione più elevata: utile quando è necessario visualizzare molti componenti contemporaneamente o confrontare la distribuzione del calore su una scheda.
IFOV più basso: utile quando un componente deve essere misurato da una distanza fissa.
Dettaglio dell’immagine: dipende dalla risoluzione del rilevatore e dall’ottica dell’obiettivo, non dallo zoom digitale.
Lo zoom digitale può far sembrare l’immagine più vicina, ma non aggiunge informazioni di misurazione reali. Se il compito consiste nel misurare un regolatore o un resistore minuscolo, controllate la risoluzione, l’IFOV, l’obiettivo e la messa a fuoco prima di considerare lo zoom.

Messa a fuoco ravvicinata e obiettivi macro
La messa a fuoco ravvicinata è fondamentale per l’ispezione dei PCB. Se la telecamera non è in grado di mettere a fuoco alla distanza di lavoro richiesta, l’immagine termica apparirà sfocata e i dettagli dei componenti potrebbero diventare difficili da distinguere.

In molti laboratori di elettronica, la telecamera è posizionata a una distanza compresa tra 10 e 50 cm dalla scheda. Un obiettivo industriale standard potrebbe essere progettato per pannelli, macchinari e superfici edilizie, piuttosto che per schede con componenti densamente disposti. Ecco perché il supporto di un obiettivo macro può rivelarsi prezioso.

Scegliete un obiettivo macro quando:

Dovete ispezionare piccoli componenti SMD, pacchetti IC, giunti saldati o tracce strette.
Dovete distinguere fonti di calore vicine su una scheda densamente popolata.
Lavorate su riparazioni, analisi dei guasti, avviamento di prototipi o diagnostica a livello di componente.
Avete bisogno di immagini ripetibili da una configurazione fissa da banco.
Potrebbe non essere necessario un obiettivo macro quando si ispezionano bersagli più grandi come moduli di potenza, blocchi di connettori, sbarre collettrici, superfici di pacchi batteria o involucri. In questi casi, un obiettivo standard con una buona risoluzione e messa a fuoco manuale potrebbe essere sufficiente.

NETD e basso contrasto termico
Il NETD misura la minima differenza di temperatura che una termocamera è in grado di distinguere dal rumore termico. Un NETD più basso è utile quando il modello termico è poco evidente.

Nel lavoro sui PCB, non tutti i guasti rilevanti si presentano come punti caldi luminosi. Una modifica al progetto può ridurre la temperatura di un componente di 1-2 ℃. Un connettore con una maggiore resistenza di contatto può riscaldarsi gradualmente sotto carico. Una scheda all’interno di un involucro può presentare un modello termico esteso e a basso contrasto.

Una linea guida pratica:

<35 mK: Adatto per la diagnostica elettronica professionale e la validazione in laboratorio.
<25 mK: Ideale per basso contrasto termico, attività di ricerca e sviluppo di alto livello e compiti di ricerca.
NETD più elevato: va bene per casi evidenti di surriscaldamento, ma è meno utile per individuare differenze termiche in fase iniziale.
Il NETD non sostituisce la precisione. Aiuta la termocamera a rilevare piccole differenze di temperatura nell’immagine. Le letture accurate della temperatura dipendono comunque dalla messa a fuoco, dall’emissività, dalla temperatura riflessa, dalle dimensioni del bersaglio e dalla calibrazione.

Intervallo di temperatura e precisione
La maggior parte delle ispezioni su PCB e componenti elettronici si svolge in un intervallo di temperatura moderato. Molti componenti vengono valutati a temperature inferiori a 150 ℃, mentre l’elettronica di potenza, gli elementi riscaldanti e i test di stress possono raggiungere temperature più elevate.

Non acquistare una termocamera solo in base alla temperatura massima raggiungibile. Sceglila in base al tuo intervallo di prova effettivo:

Test su componenti elettronici a temperatura da bassa a moderata: spesso è sufficiente un intervallo da -20 ℃ a 150 ℃.
Elettronica di potenza, involucri riscaldati e moduli di grandi dimensioni: un intervallo fino a 650 ℃ offre un margine maggiore.
Ricerca su processi o materiali ad alta temperatura: potrebbero essere necessari intervalli estesi e filtri.
La precisione è solitamente indicata come ±2 °C o ±2% del valore letto. Per i team che si occupano di elettronica, la variazione relativa della temperatura può essere utile quanto la temperatura assoluta. Se una revisione della scheda riduce la temperatura di un componente da 92 ℃ a 78 ℃ con la stessa configurazione di prova, il confronto è significativo anche quando la temperatura assoluta presenta un margine di incertezza.

La chiave è mantenere la configurazione costante: stessa distanza, stesso angolo, stessa impostazione di emissività, stesso carico, stesso flusso d’aria e stessa area di misurazione.

Emissività e superfici riflettenti
L’ispezione dei PCB spesso coinvolge materiali misti. FR-4, involucri opachi, maschera di saldatura, rame, saldatura, schermature metalliche e rivestimenti lucidi possono tutti presentare valori di emissività infrarossa molto diversi.

I metalli a bassa emissività possono riflettere il calore proveniente da luci, mani, strumenti o dall’ambiente circostante. Ciò può far sembrare un pad metallico o una schermatura più caldo o più freddo di quanto non sia in realtà. Questo è uno dei modi più semplici per ottenere una lettura termica plausibile ma errata.

Per i passaggi seguenti:

Impostare l’emissività in base al materiale che si sta misurando.
Confrontare superfici simili invece di mescolare rame nudo e componenti rivestiti.
Utilizzare nastro o rivestimenti opachi ad alta emissività per i punti di prova quando il processo lo consente.
Evitare angoli di osservazione troppo stretti perché aumentano i riflessi.
Registrare la configurazione nei propri appunti di laboratorio o nei rapporti.
Per la ricerca dei guasti, il modello può essere sufficiente. Per la convalida del prodotto, la precisione delle misurazioni è più importante.

Dati radiometrici, software per PC e rapporti
Per il lavoro sui PCB e in laboratorio, il file è importante tanto quanto l’immagine in tempo reale. Le immagini radiometriche e, sui modelli compatibili, i file video a infrarossi radiometrici conservano i dati di temperatura per una revisione successiva. Una normale schermata o un video MP4 standard dovrebbero essere considerati come documentazione visiva, non come fonte per successive analisi della temperatura.

Il software per PC diventa importante quando è necessario:

Tracciare aree attorno ai componenti o a zone della scheda.
Confrontare le curve di temperatura nel tempo.
Esportare i dati di temperatura originali.
Creare rapporti per revisioni interne, fornitori o clienti.
Ricontrollare gli stessi dati dopo una modifica al progetto.
Il client PC TI Studio di Raythink supporta analisi online e offline, strumenti di misurazione di punti/linee/cerchi/rettangoli/poligoni, mascheramento di aree, curve di andamento, esportazione dei dati di temperatura originali, modelli di report personalizzati e registrazioni storiche degli allarmi. Ciò si adatta perfettamente ai flussi di lavoro di laboratorio, dove la domanda non è solo come appariva la scheda, ma come è cambiato il comportamento termico nel tempo.

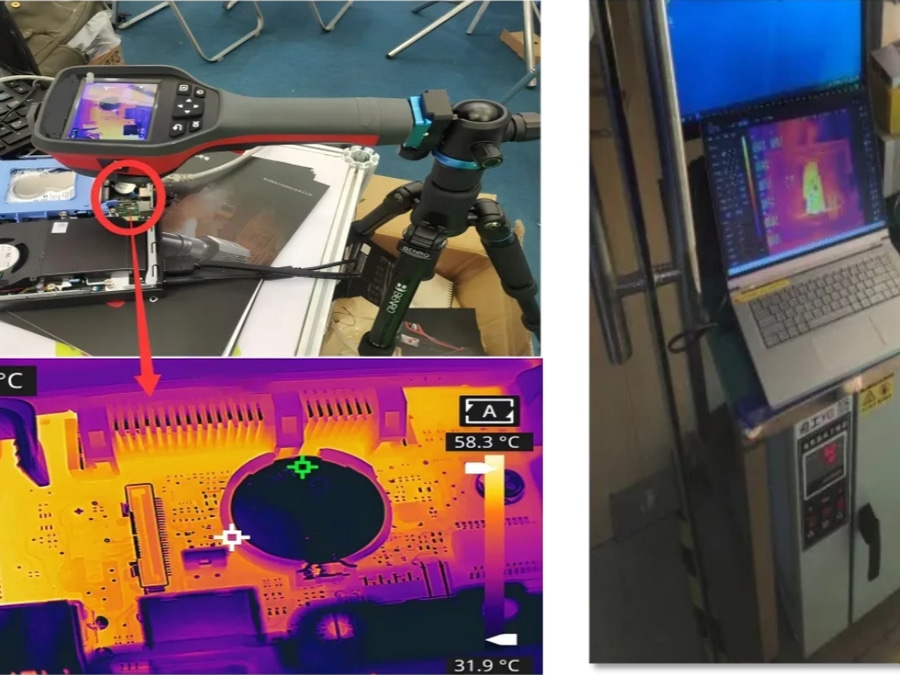

Utilizzo di una termocamera per il rilevamento e la localizzazione dei guasti sui PCB
Misurazione della temperatura dei PCB
Come abbinare la termocamera ai flussi di lavoro elettronici reali
La scelta migliore diventa più chiara quando si abbina la termocamera al banco di lavoro, anziché a una scheda tecnica.

Avvio della scheda e debug del prototipo
Durante la prima accensione, è necessario individuare rapidamente eventuali surriscaldamenti imprevisti. Una termocamera con messa a fuoco manuale, buona risoluzione dei dettagli a distanza ravvicinata e funzioni di misurazione integrate aiuta a confrontare regolatori, driver, connettori e percorsi di alimentazione mentre la scheda è attiva.

Per questo flusso di lavoro, dare priorità a:

Messa a fuoco ravvicinata o supporto macro.
Risoluzione 640×512 se la scheda è densa.
Immagini radiometriche per una successiva analisi.
Misurazione di aree specifiche per componenti noti ad alto rischio.
L’obiettivo non è solo individuare la parte più calda, ma anche capire se il profilo termico corrisponde alle aspettative di progettazione.

Riparazione e analisi dei guasti
I team di riparazione spesso cercano componenti che si surriscaldano in modo anomalo rispetto al resto della scheda. Può trattarsi di un condensatore in cortocircuito, di un circuito integrato danneggiato, di una dispersione di corrente o di un guasto al connettore.

In questo caso, il controllo macro e della messa a fuoco assumono maggiore importanza. Una termocamera economica con una messa a fuoco ravvicinata limitata può andare bene per moduli di grandi dimensioni, ma non consente di cogliere i dettagli a livello di componente che rendono più rapida la riparazione. Utilizzate un supporto stabile quando possibile. Anche una buona termocamera perde valore se ogni immagine viene scattata a una distanza e da un’angolazione diverse.

Se il vostro compito principale è la risoluzione dei problemi a livello di scheda, la guida di Raythink all’uso di una termocamera per la riparazione di componenti elettronici copre ulteriori casi d’uso relativi alla riparazione e alla rilavorazione.

Convalida di laboratorio e ricerca
I team di laboratorio hanno bisogno di dati ripetibili. Possono confrontare revisioni delle schede, condizioni di carico, impostazioni del firmware, design degli involucri o materiali dei dissipatori di calore.

Per l’uso in laboratorio, cercate:

NETD basso per rilevare variazioni sottili.
Video radiometrico per test di avvio e di carico graduale.
Analisi su PC ed esportazione dei dati di temperatura.
Modelli di report personalizzati.
Risoluzione sufficiente per misurare ogni area senza confondere le fonti di calore vicine.
Se pubblicate rapporti di test interni, indicate chiaramente nel rapporto la configurazione di misurazione: distanza dall’oggetto, emissività, condizioni ambientali, profilo di carico e aree di misurazione.

Produzione elettronica e collaudo dei prodotti
Nella produzione elettronica e nel collaudo dei prodotti, gli ingegneri potrebbero dover distinguere componenti di piccole dimensioni e ottenere misurazioni di temperatura ripetibili. Una termocamera ad alta risoluzione, abbinata a un obiettivo e a una distanza di lavoro adeguati, può aiutare a valutare la distribuzione della temperatura su circuiti stampati, assemblaggi prototipali e moduli elettronici compatti.

Una maggiore risoluzione del rilevatore, di per sé, non garantisce misurazioni accurate. Superfici riflettenti, impostazioni errate dell’emissività, riflessi indesiderati e una messa a fuoco inadeguata possono tutti introdurre errori di misurazione. Il vantaggio pratico di una risoluzione più elevata dipende dall’obiettivo, dal campo visivo, dalla distanza di lavoro, dall’emissività della superficie, dalla calibrazione e dalle impostazioni di analisi utilizzate per il test.

Elettronica dei moduli batteria e schede di potenza
I sistemi a batteria aggiungono un’ulteriore complessità: il calore può provenire dalle celle, dall’elettronica di potenza, dai connettori, dai circuiti di bilanciamento o dal design dell’involucro. Una termocamera portatile è utile durante la valutazione in laboratorio e la risoluzione dei problemi. I sistemi fissi possono essere più indicati per il monitoraggio continuo della produzione quando lo stesso processo relativo alle batterie richiede posizionamenti ripetuti, allarmi e registrazioni a lungo termine.

Per l’elettronica delle batterie, dare priorità all’intervallo di temperatura, alla misurazione per area, alla registrazione delle tendenze e alla distanza di lavoro sicura. Se sono necessari allarmi continui, valutare se includere nel progetto una termocamera fissa o un software per piattaforme.

Per un’analisi più approfondita degli scenari reali di collaudo dei PCB, consultare la guida di Raythink alle applicazioni della termografia sui PCB.

Esempi di prodotti Raythink per l’ispezione di PCB e componenti elettronici
Utilizzate questi esempi come guida alla scelta, non come classifica universale. La scelta giusta dipende dal vostro bersaglio più piccolo, dalla distanza di lavoro, dalle esigenze di reportistica e dal budget.

Esempio di prodotto Caratteristiche chiave per l’applicazione ideale
RM620 Progettazione di circuiti e diagnostica elettronica generale 640×512, <35 mK, IFOV 0,63 mrad, messa a fuoco manuale,
software per PC/dispositivi mobili
RT400 Analisi specialistica e lavoro misto in laboratorio/sul campo 480×360, super risoluzione 960×720, <35 mK,
analisi delle tendenze, report in PDF
RS600 Componenti di piccole dimensioni e diagnostica ad alto livello di dettaglio 640×512, super risoluzione 1280×1024, <25 mK,
supporto per obiettivo macro
RS1280 Dettagli di microelettronica per la ricerca e il settore commerciale 1280×1024, 2560×2048 super risoluzione, <25 mK,
IFOV standard 0,34 mrad
La termocamera portatile RM620 rappresenta un pratico punto di partenza per la progettazione di circuiti elettronici, la diagnostica elettronica generale e l’ispezione delle schede di alimentazione. Il suo rilevatore da 640×512, la sensibilità <35 mK, l’IFOV di 0,63 mrad e il supporto software per PC e dispositivi mobili la rendono più performante di una termocamera di base per schede a alta densità.

Scegliete la RM620 quando avete bisogno di una termocamera portatile professionale per i controlli di progettazione dei circuiti e il confronto termico a livello di scheda. Evitatela se il vostro compito principale è l’isolamento di guasti su minuscoli componenti SMD che richiedono il supporto confermato di obiettivi macro.

La termocamera RT400 Expert è adatta ai team che necessitano di maggiori funzionalità di analisi integrate, analisi delle tendenze e generazione di report. Presenta una risoluzione di 480×360 con super risoluzione a 960×720, NETD <35 mK, obiettivi opzionali grandangolari/teleobiettivi/super-teleobiettivi, fino a 15 punti/linee/aree mobili, analisi delle tendenze, video radiometrico, generazione di report in formato PDF e supporto per la modifica su PC e l’utilizzo di modelli.

Scegliete la RT400 quando la termocamera dovrà passare da diagnostica di laboratorio, ricerca e sviluppo nel settore elettrico, controlli di routine e flussi di lavoro con un elevato numero di report.

Termocamera portatile RM620, termocamera portatile
Termocamera portatile RM620
Termocamera RT400 Expert, termocamera professionale
Termocamera RT400 Expert
La termocamera di punta RS600 è l’opzione portatile di Raythink da prendere in considerazione quando è richiesta la funzionalità macro per lavori su PCB con bersagli di piccole dimensioni. Presenta una risoluzione di 640×512, una super risoluzione di 1280×1024, NETD <25 mK, scelta di obiettivi opzionali, fino a 25 oggetti di misura mobili, analisi delle tendenze, video radiometrico, report in formato PDF e software per PC/dispositivi mobili.

Scegliete la RS600 quando avete bisogno di funzionalità macro, elevata sensibilità e dettagli sufficienti per componenti di piccole dimensioni, lavori di laboratorio di alto livello o analisi dei guasti elettronici.

La termocamera di punta RS1280 è l’opzione ad alta risoluzione per attività di ricerca e microelettronica. La sua pagina ufficiale riporta una risoluzione di 1280×1024, una super risoluzione di 2560×2048, NETD <25 mK, IFOV di 0,34 mrad con l’obiettivo standard e una distanza minima di ripresa fino a 0,2 m con l’obiettivo grandangolare. Supporta inoltre fino a 35 punti/linee/aree, analisi delle tendenze, video radiometrici, report in formato PDF e software per PC e dispositivi mobili.

Scegliete la RS1280 quando il vostro lavoro richiede il massimo dettaglio spaziale, una densità di immagine di livello di ricerca o analisi ripetute su piccoli assemblaggi elettronici. Se la vostra esigenza principale è l’ispezione di componenti a distanza molto ravvicinata, verificate la configurazione dell’obiettivo e del supporto in relazione alle dimensioni del vostro obiettivo prima dell’acquisto.

Termocamera di punta RS600, termocamera professionale
Termocamera di punta RS600
Termocamera di punta RS1280, termocamera professionale
Termocamera di punta RS1280
Lista di controllo pre-acquisto
Utilizzate questa lista di controllo prima di scegliere una termocamera per PCB. Vi aiuterà a basare la decisione sulla vostra reale configurazione di prova.

So qual è il componente più piccolo o la zona calda che devo misurare.
Conosco la distanza di lavoro tra la termocamera e la scheda sul banco di lavoro.
Ho verificato che il bersaglio copra un numero sufficiente di pixel per la misurazione, non solo per il rilevamento.
Ho verificato la presenza della messa a fuoco ravvicinata o del supporto per obiettivi macro per l’ispezione di piccoli componenti SMD.
Ho verificato il NETD per il riscaldamento a basso contrasto, non solo la risoluzione.
Ho verificato che l’intervallo di temperatura copra i miei test su schede, moduli o elettronica di potenza.
Posso impostare l’emissività e registrare l’impostazione nel mio rapporto.
Ho un piano per il rame lucido, la saldatura, le schermature e i contenitori riflettenti.
Posso salvare immagini radiometriche o video per una revisione successiva.
Posso tracciare aree di misurazione attorno ai componenti o a zone della scheda.
Posso esportare dati o creare rapporti se è richiesta la documentazione di laboratorio.
Ho verificato le opzioni relative a treppiedi o supporti per l’acquisizione ripetibile delle immagini.
So se il progetto richiede un’ispezione portatile, un monitoraggio fisso o entrambi.
Due aspetti meritano particolare attenzione: la capacità macro e il flusso di lavoro dei dati. Molte termocamere sono in grado di mostrare una scheda surriscaldata. Poche termocamere, invece, riescono a distinguere componenti minuscoli a una distanza fissa dal banco di lavoro e a produrre dati che il vostro team possa esaminare settimane dopo.

Conclusione
La scelta della termocamera giusta per l’ispezione dei PCB parte dalle dimensioni dell’obiettivo, dalla distanza di lavoro e dalle esigenze di documentazione. La risoluzione aiuta, ma è solo uno dei fattori da considerare. La messa a fuoco ravvicinata, il supporto per obiettivi macro, il NETD, il controllo dell’emissività, i file radiometrici, la misurazione di aree specifiche e la generazione di report su PC sono tutti elementi che determinano se la termocamera fornirà dati ingegneristici utili.

Per la riparazione e la messa in funzione delle schede, concentratevi sulla nitidezza a distanza ravvicinata e sulla capacità macro. Per la validazione in laboratorio, aggiungete video radiometrici, curve di andamento e report ripetibili. Per la ricerca e i test commerciali nel campo della microelettronica, i modelli ad alta risoluzione possono fornire quel dettaglio spaziale in più richiesto dal vostro lavoro.

Se state valutando le termocamere portatili Raythink per PCB, ricerca e sviluppo nel settore elettronico o misurazione di piccoli bersagli, contattate Raythink indicando le dimensioni del bersaglio, la distanza di lavoro e i requisiti di reportistica.

Domande frequenti
È necessario un obiettivo macro per l’ispezione dei PCB?
È necessario un obiettivo macro quando il bersaglio è un componente di piccole dimensioni, un giunto saldato, una traccia o un’area densa della scheda che un obiettivo standard non è in grado di distinguere chiaramente. Il supporto macro aiuta la termocamera a mettere a fuoco da più vicino e a catturare dettagli più utili a distanza ravvicinata. Se si ispezionano moduli di potenza più grandi, connettori, involucri o superfici di pacchi batteria, un obiettivo standard con una buona messa a fuoco manuale potrebbe essere sufficiente.

La risoluzione 640×512 è sufficiente per la ricerca e lo sviluppo nel settore elettronico?
640×512 è sufficiente per molte attività di ricerca e sviluppo nel settore elettronico, in particolare per il bring-up delle schede, l’ispezione delle schede di alimentazione, il surriscaldamento dei connettori e il confronto tra componenti. Diventa limitante quando l’oggetto da ispezionare è molto piccolo, la scheda è densamente popolata o il test richiede dettagli spaziali precisi su molti componenti. In questi casi, una telecamera da 1280×1024 può ridurre le approssimazioni e migliorare la ripetibilità.

Come si misurano saldature lucide, rame o schermature metalliche?
Misurate con attenzione le superfici lucide perché possono riflettere l’energia infrarossa proveniente dall’ambiente, dalla vostra mano, dalle luci o da parti calde nelle vicinanze. Impostare l’emissività in base al materiale, evitare angoli di visione troppo stretti e, quando possibile, confrontare superfici simili. Per la validazione in laboratorio, molti team utilizzano nastro o rivestimenti opachi ad alta emissività su punti di prova definiti, quando il processo lo consente. Registrare sempre il metodo utilizzato nel rapporto.

È meglio utilizzare una termocamera portatile o fissa per la produzione elettronica?
Utilizzate una termocamera portatile per lo sviluppo, l’analisi dei guasti, il campionamento, gli audit e il lavoro di laboratorio flessibile. Utilizzate una termocamera fissa quando il processo richiede un monitoraggio continuo, posizionamenti ripetuti, allarmi automatici o l’integrazione con le apparecchiature di produzione. Molti team utilizzano entrambe: termocamere portatili per le indagini ingegneristiche e sistemi fissi per il monitoraggio della linea di produzione una volta compreso il rischio termico.
