Termografia per l'ispezione dei tetti: rilevamento di umidità, isolamento e perdite

{{{sourceTextContent.subTitle}}}

La termografia per le ispezioni dei tetti consente di esaminare un’ampia superficie alla ricerca di andamenti termici associati a isolamento umido, mancanza di isolamento e altre alterazioni nella struttura del tetto. Aiuta l’ispettore a individuare con precisione le aree che potrebbero richiedere un’ulteriore ispezione a

{{{sourceTextContent.description}}}

La termografia per le ispezioni dei tetti consente di esaminare un’ampia superficie alla ricerca di andamenti termici associati a isolamento umido, isolamento mancante e altre alterazioni nella struttura del tetto. Aiuta l’ispettore a individuare con precisione le aree che potrebbero richiedere un’ulteriore ispezione su un tetto di grandi dimensioni.

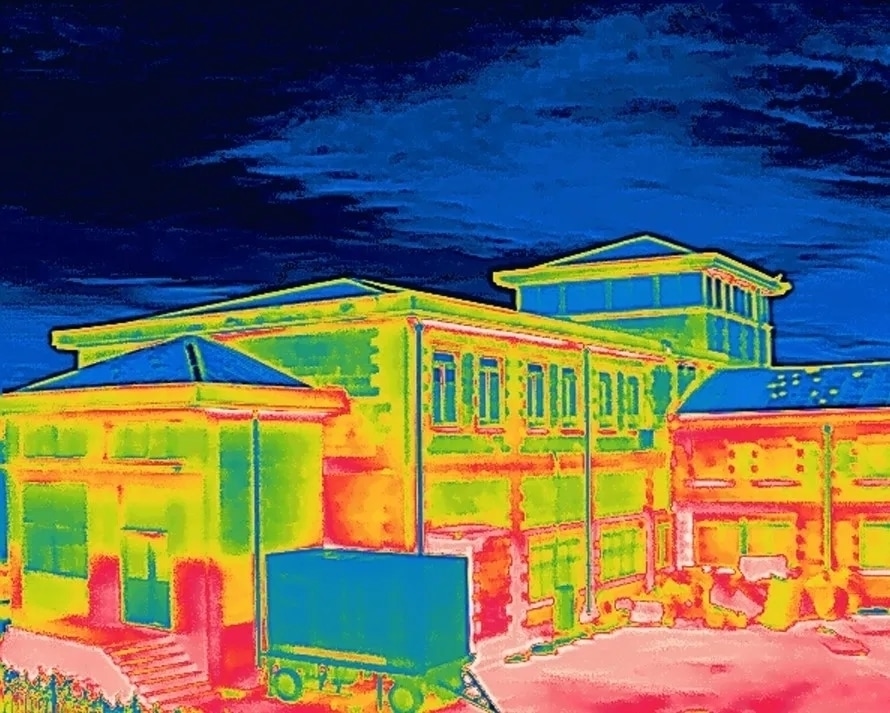

ispezione termografica dell’abitazione
La termocamera non è in grado di vedere l’acqua attraverso i materiali di copertura, né di dimostrare che ogni area calda o fredda contenga umidità, né di identificare il punto in cui la pioggia è penetrata nel sistema. Un’indagine attendibile dipende da tre fattori: il tetto deve presentare un contrasto termico significativo, la termocamera deve rilevare anomalie ripetibili dalla posizione di ispezione e il flusso di lavoro deve mappare tali anomalie, conservare informazioni sufficienti per una successiva analisi e verificare i punti rappresentativi con un metodo diretto appropriato.

Cosa può rivelare un’immagine termografica del tetto
Una termocamera converte la radiazione infrarossa proveniente da una superficie in un’immagine delle differenze di temperatura apparenti. Su un tetto, tali differenze possono riflettere variazioni nell’accumulo di calore o nel flusso termico. Si tratta di osservazioni relative alla superficie, non di immagini dirette dei materiali sottostanti.

Umidità e modelli di isolamento bagnato
In un sistema di copertura a bassa pendenza applicabile, l’isolante interessato dall’umidità può riscaldarsi e raffreddarsi in modo diverso rispetto all’isolante asciutto adiacente. Durante una parte del ciclo di riscaldamento o raffreddamento, l’area interessata può rimanere più calda o più fredda rispetto a un’area asciutta comparabile.

Ispezione termografica dell’abitazione
Per i sistemi di copertura applicabili, le indagini sull’isolamento umido vengono comunemente condotte di notte nelle condizioni specificate nella norma ASTM C1153; la Guida alle migliori pratiche di O&M del Dipartimento dell’Energia degli Stati Uniti descrive la logica alla base del profilo termico.

Il risultato iniziale dovrebbe essere definito “anomalia termica” o “area sospetta”. Giunti, elementi di fissaggio, riparazioni precedenti, zavorra, sporcizia, acqua stagnante, scarichi degli impianti di climatizzazione, ombre, riflessi e variazioni nei materiali possono produrre immagini che assomigliano a umidità. L’immagine diventa una prova più solida solo dopo che l’ispettore l’ha confrontata con aree di riferimento simili e ha confermato le anomalie rappresentative con un metodo diretto adeguato.

La termografia può anche individuare isolamenti mancanti o spostati — una questione diversa dall’isolamento bagnato, regolata da una norma diversa (ASTM C1060) e da una struttura diversa. Un modello lineare all’interno di una cavità incorniciata che differisce in modo consistente dalle cavità adiacenti, ad esempio, può indicare una copertura isolante incompleta piuttosto che umidità. I rapporti dovrebbero specificare a quale problema e a quale struttura si riferisce ciascun modello; per applicazioni più ampie relative all’involucro edilizio, consultare la panoramica di Raythink sulla termografia per l’ispezione di edifici e abitazioni.

Perché un’anomalia termica non è il punto di ingresso della perdita
Un modello di umidità può guidare un’indagine sulle perdite, ma di per sé non individua il punto di ingresso. L’acqua può percorrere una copertura, una giuntura, un elemento di fissaggio, un’interfaccia dell’isolante o un percorso strutturale prima di manifestarsi come una macchia sul soffitto o un’anomalia termica.

Rintracciare la fonte può richiedere un’ispezione visiva, misurazioni dell’umidità, carotaggi del tetto ove consentito, prove sulla membrana, analisi dei dettagli costruttivi e analisi del drenaggio.

Ciò fornisce risposte distinte alle tre domande comuni:

Dove si trova un’anomalia termica ripetibile? La termografia può mapparne la posizione e l’estensione.
L’assemblaggio contiene umidità o presenta un difetto nell’isolamento? Verificare le aree rappresentative con un metodo diretto adeguato all’assemblaggio.
Da dove è entrata l’acqua? Rintracciare la fonte separatamente tramite ispezione visiva, test di umidità, dettagli del tetto e condizioni di drenaggio.
Il tetto è un buon candidato per l’ispezione a infrarossi?
La qualità dell’ispezione inizia con la scelta del metodo adeguato. Una termocamera di alta qualità non può recuperare informazioni che il tetto non ha fornito.

Non tutti i tetti sono candidati idonei. Prima di procedere, esaminare la struttura, la storia termica, la superficie, l’accessibilità e le condizioni di sicurezza.

Domanda preliminare alla ispezione Direzione adeguata Motivo per qualificare, rinviare o modificare il metodo
Si conosce la struttura del tetto? Sono disponibili disegni, cronologia delle riparazioni, membrana, isolamento, impalcato, rivestimenti e rivestimenti protettivi? Strati sconosciuti o strutture miste rendono più difficile il confronto dei modelli
Il tetto è in grado di sviluppare un contrasto termico utile? Si prevede che la storia termica recente del tetto crei un contrasto sufficiente e interpretabile durante la finestra di ispezione pianificata. Vento forte, pioggia recente, condizioni meteorologiche instabili o contrasto debole possono mascherare il bersaglio
La superficie è visivamente comparabile? Le aree di riferimento presentano materiali ed esposizione simili
Acqua stagnante, zavorra, sporcizia, riparazioni, ombra o finiture diverse possono creare falsi confini
È possibile osservare l’obiettivo in sicurezza? Il percorso o il punto di osservazione garantiscono una copertura adeguata e una dimensione dell’obiettivo adeguata
Ostacoli, parapetti, angoli ripidi, accesso limitato o lavori notturni non sicuri riducono l’affidabilità
È possibile individuare nuovamente le anomalie? Sono disponibili planimetrie del tetto, riferimenti di griglia, immagini visive o registrazioni della posizione
I termogrammi isolati privi di contesto di localizzazione sono difficili da verificare
È consentita la conferma? È possibile eseguire controlli rappresentativi con un metodo adeguato alla struttura. Una scansione senza un piano di verifica deve rimanere un risultato di screening
Struttura e adattamento alla superficie
Identificare la membrana, l’isolante, il solaio, i rivestimenti, le riparazioni, i rivestimenti protettivi, la zavorra e i componenti conduttivi. Materiali diversi possono immagazzinare e trasferire il calore in modo diverso. Una linea marcata nell’immagine potrebbe indicare un confine tra materiali piuttosto che la presenza di umidità.

Le aree di riferimento note come asciutte sono utili solo quando sono realmente comparabili. Confrontare una zona riparata con una membrana originale, oppure una zona d’ombra con una zona esposta al sole, può portare a conclusioni errate anche quando entrambe le immagini sono nitide.

Condizioni meteorologiche, storia termica e tempistica
Il tetto necessita di una variazione significativa di temperatura, sia in termini di riscaldamento che di raffreddamento. La scansione dopo il tramonto è comune nelle ispezioni di isolamenti a umido su tetti a bassa pendenza, poiché le aree bagnate e quelle asciutte possono raffreddarsi a velocità diverse; tuttavia, il momento corretto per l’ispezione dipende dalla struttura del tetto e dalle condizioni meteorologiche recenti, non semplicemente dall’ora del giorno.

La pioggia e l’acqua superficiale possono generare un segnale proprio. Il vento forte può attenuare le differenze di temperatura. Rapidi cambiamenti della nuvolosità o condizioni instabili possono alterare l’andamento termico su tutto il tetto. Registrare le condizioni rilevanti e rinviare il rilevamento se queste non consentono un confronto affidabile.

Accesso, visibilità e sicurezza
L’accesso influisce sia sulla copertura che sulla qualità dell’immagine. Parapetti, apparecchiature sul tetto, pannelli solari, sistemi di drenaggio e zone soggette a restrizioni possono creare punti ciechi. Inoltre, una vista obliqua fa sì che ogni bersaglio occupi un numero inferiore di pixel rispetto a quanto farebbe in un’immagine frontale.

Il lavoro notturno, i bordi del tetto, le superfici bagnate, le apparecchiature elettriche e le piattaforme sopraelevate richiedono un piano di sicurezza specifico per il sito. Un metodo termografico non può mai prevalere sulle norme di accesso al tetto né sulla necessità di personale qualificato.

Scegliere il metodo di ispezione prima della telecamera
Il metodo di ispezione determina la distanza di lavoro, le dimensioni del bersaglio, il campo visivo, il controllo della posizione e il tipo di configurazione della telecamera richiesta. Per le ispezioni dei tetti si possono utilizzare sia immagini da terra che aeree, ma la stessa scelta di telecamera e obiettivo non si adatta a ogni geometria di ispezione.

Ispezioni a piedi
Un rilevamento a piedi porta l’operatore vicino al tetto e consente il confronto diretto con giunti, passanti, scarichi, rattoppi e altri dettagli visibili. È particolarmente adatto ai tetti accessibili, dove l’operatore può seguire un percorso sistematico e contrassegnare le aree sospette.

La distanza ravvicinata può facilitare l’individuazione di modelli più piccoli, ma limita anche la porzione di tetto visibile in ciascuna immagine. Il flusso di lavoro richiede un percorso ordinato, indicatori di orientamento e un metodo per collegare ciascun termogramma alla planimetria del tetto. Avvicinarsi non sostituisce la messa a fuoco né una documentazione meticolosa.

Rilevamenti da piattaforma sopraelevata o aerei
Una piattaforma sopraelevata o una vista aerea possono coprire un tetto di grandi dimensioni e rivelare un’ampia continuità dei modelli. Possono inoltre ridurre la necessità di accedere ad aree del tetto pericolose o ostruite. Il compromesso è costituito da una maggiore distanza di lavoro, maggiori requisiti in termini di risoluzione spaziale e ottica, e una maggiore necessità di geolocalizzazione affidabile o di corrispondenza tra immagine e planimetria.

Scegliere il metodo in base alla superficie del tetto, ai vincoli di accesso, al bersaglio rilevante più piccolo, alla copertura richiesta e al piano di verifica. Se un rilevamento aereo identifica una zona sospetta, il progetto necessita comunque di un modo pratico per individuare nuovamente e confermare aree rappresentative sul tetto.

Un flusso di lavoro di ispezione del tetto basato sulla verifica
Un flusso di lavoro efficace produce documenti verificabili in ogni fase.

Pianificare e stabilire i riferimenti
Definire l’oggetto dell’ispezione. Specificare se il rilevamento è finalizzato allo screening di isolanti sospetti di umidità, alla valutazione di un’installazione di isolamento, a supportare un’indagine su una perdita o a documentare una riparazione. Documentare ciò che il metodo selezionato può e non può stabilire.
Esaminare la struttura e la storia. Raccogliere disegni, registrazioni delle riparazioni, segnalazioni di perdite, planimetrie del tetto, limiti di accesso e modifiche note ai materiali. Contrassegnare le zone che non devono essere confrontate direttamente.
Stabilire le condizioni di accettabilità. Definire le condizioni meteorologiche, di superficie, di storia termica, di accesso e di sicurezza necessarie per procedere. Se tali condizioni non sono presenti, riprogrammare l’intervento o selezionare un altro metodo.
Pianificare la geometria delle immagini. Specificare la distanza di lavoro, l’obiettivo, le dimensioni previste del bersaglio, il percorso o i punti di osservazione, la sovrapposizione e il metodo di riferimento della posizione.
Acquisire e mappare il rilevamento
Configurare e controllare la telecamera. Mettere a fuoco in base alla distanza effettiva, scegliere un intervallo di temperatura adeguato, confermare le impostazioni di archiviazione e documentare le ipotesi relative all’emissività e alla temperatura riflessa, qualora si ricorra all’analisi quantitativa.
Eseguire la scansione in modo sistematico. Seguire il percorso o la traiettoria di volo pianificati. Acquisire immagini termiche e immagini di riferimento nel visibile, inclusi i termogrammi radiometrici quando il rilevamento richiede dati di temperatura per l’analisi o la reportistica post-acquisizione. Mantenere un orientamento coerente e prendere nota di eventuali ostacoli o cambiamenti delle condizioni.
Verificare la ripetibilità. Riesaminare le anomalie rappresentative, confrontarle con aree di riferimento simili e verificare se la forma segue una giuntura, un confine tra materiali, un’ombra, acqua superficiale o l’influenza di attrezzature.
Mappare le posizioni. Trasferire le anomalie ripetibili su una planimetria del tetto o su un altro supporto durevole che ne registri la posizione. Un’immagine senza una posizione recuperabile non può guidare la conferma o la riparazione.
Verificare le anomalie rappresentative
Utilizzare un metodo diretto appropriato. Controllare le aree sospette e di riferimento rappresentative mediante misurazioni dell’umidità, carotaggi del tetto o un altro metodo adeguato alla struttura e consentito dal progetto.
Separare le conclusioni. Riportare ciò che la termocamera ha mostrato, ciò che i controlli diretti hanno confermato e ciò che rimane irrisolto. Se la verifica non è stata possibile, contrassegnare l’area per un follow-up piuttosto che trasformare la probabilità in certezza.
La verifica non significa che la termografia abbia fallito. È ciò che collega uno screening rapido e senza contatto a una decisione di manutenzione difendibile.

Come scegliere una termocamera per le coperture
Non esiste una termocamera universalmente migliore per le coperture. Partite dall’ispezione stessa: la termocamera e l’obiettivo devono fornire un numero sufficiente di pixel sul bersaglio più piccolo, come una macchia di umidità o una giuntura difettosa, alla distanza alla quale lavorerete effettivamente. Sui grandi tetti commerciali, anche la durata della batteria, il peso, l’ergonomia e il flusso di lavoro di reportistica influiscono sulla praticità di una termocamera per un’intera giornata di lavoro sul campo.

Una termocamera radiometrica è utile quando l’ispezione richiede dati di temperatura per l’analisi post-acquisizione, il confronto o la creazione di report.

Le indicazioni sulle termocamere riportate in questa sezione si applicano alle termocamere portatili Raythink utilizzate per le ispezioni dei tetti. I sistemi di monitoraggio fissi, le termocamere per l’imaging dei gas e i moduli termici OEM risolvono problematiche diverse e non sono trattati in questa sede.

Telecamera PTZ a doppio spettro antideflagrante TE464T1
Telecamera PTZ a doppio spettro antideflagrante TE464T1
Risoluzione del bersaglio più piccolo alla distanza di lavoro
La risoluzione del rilevatore da sola non indica quanti pixel copriranno una piccola anomalia dalla posizione prevista. Si parta da quattro parametri:

area di interesse più piccola
distanza di lavoro minima e massima
copertura del tetto richiesta in ciascuna inquadratura
opzioni disponibili per l’obiettivo o il campo visivo
Un’inquadratura più ampia migliora la copertura ma assegna un numero minore di pixel a un bersaglio distante. Un’inquadratura più stretta può migliorare il campionamento del bersaglio ma rallenta la copertura sistematica. Per un rilevamento aereo o da quota elevata, la risoluzione spaziale e l’ottica hanno solitamente un peso maggiore rispetto a quanto avviene per i lavori a terra a distanza ravvicinata.

La sensibilità termica può aiutare a distinguere sottili differenze quando il contrasto utilizzabile è ridotto, ma non può creare un contrasto che il tetto e le condizioni meteorologiche non hanno prodotto. Una messa a fuoco corretta è altrettanto importante perché il software non può ripristinare i dettagli spaziali persi a causa di un’immagine sfocata.

Conservare i dati radiometrici e di localizzazione
I file radiometrici conservano i dati di misurazione per successive revisioni, rettifiche, confronti e reportistica. Le immagini nel visibile aiutano il revisore a individuare giunti, penetrazioni, scarichi, riparazioni e apparecchiature installate sul tetto. Gli strumenti di annotazione e reportistica dovrebbero mantenere questi dati collegati alla planimetria del tetto e ai risultati della verifica.

Correzione dei parametri ambientali
Per un rapporto formale sulle condizioni, verificare se il flusso di lavoro sia in grado di conservare:

termogrammi radiometrici e impostazioni pertinenti
immagini visive abbinate
nomi dei file e orientamento coerenti
riferimenti di posizione o di griglia
annotazioni e risultati della verifica
formati di esportazione utilizzabili dal team di progetto
L’intervallo di temperatura è raramente la specifica determinante per i lavori passivi sul tetto, poiché le superfici si trovano generalmente a condizioni vicine a quelle ambientali. Un intervallo più ampio non migliora automaticamente il rilevamento di una piccola differenza di temperatura.

Adattare l’usabilità sul campo al percorso
L’autonomia della batteria, la visibilità dello schermo, i comandi di messa a fuoco, l’ergonomia, i comandi utilizzabili con i guanti e un’adeguata protezione ambientale influiscono sulla capacità dell’operatore di completare il percorso in modo coerente. Anche la migliore scheda tecnica è inutile se la termocamera interrompe la copertura o rende difficile mantenere i registri di localizzazione.

Prima di scegliere una termocamera per il rilevamento dell’umidità, definire i materiali e la struttura del tetto, i limiti di ciò che l’ispezione può stabilire, la distanza e l’angolo di osservazione, nonché il metodo utilizzato per confermare i risultati. Per gli interventi sui tetti, specificare anche il metodo di accesso, i tempi di ispezione, l’area e i requisiti di rendicontazione.

Interpretare e redigere il rapporto senza sopravvalutare l’umidità
Verificare le spiegazioni alternative
Prima di classificare un’anomalia, escludere le spiegazioni alternative menzionate in precedenza, quali giunti, riparazioni, ristagni d’acqua, ombre e riflessi. Successivamente, controllare l’immagine stessa: messa a fuoco, angolo di visione, intervallo di temperatura e verificare se il ridimensionamento automatico amplifica una differenza minima rendendola evidente.

Evitare di basarsi su una singola immagine isolata. Un riscontro più attendibile è ripetibile, mappato, confrontato con un riferimento adeguato e verificato con un altro metodo.

Distinguere i risultati osservati, verificati e irrisolti
Utilizzare un linguaggio di relazione che rifletta il livello di evidenza:

Osservato: «Nell’Area B è stato registrato un andamento termico più caldo ripetibile nelle condizioni di rilevamento documentate.»
Verificato: «Controlli diretti in punti rappresentativi dell’Area B hanno rilevato un’umidità elevata rispetto all’area di riferimento.»
Irrisolti: «L’indagine a infrarossi non ha individuato il punto di ingresso dell’umidità; sono necessarie ulteriori indagini sulla membrana e sul drenaggio».
Includere le condizioni di rilevamento, l’attrezzatura e l’obiettivo, il percorso o il punto di osservazione, le aree inaccessibili, le posizioni delle immagini, le spiegazioni alternative, il metodo di verifica e i limiti. Ciò consente a un altro revisore di comprendere come si è giunti alla conclusione.

Definire i requisiti della termocamera in base al sopralluogo
La termografia può rendere le ispezioni dei tetti più rapide e mirate, specialmente quando è necessario esaminare una superficie estesa alla ricerca di isolanti potenzialmente umidi o irregolarità nell’isolamento. Il suo valore deriva dal metodo completo: un’attrezzatura adeguata, il contrasto termico, una risoluzione adeguata del bersaglio, una copertura sistematica, un’interpretazione qualificata e una verifica rappresentativa.

Iniziate con una sintesi dei requisiti di una pagina. Annotate la struttura del tetto, l’area, il metodo di accesso, la distanza di lavoro, il bersaglio più piccolo, le condizioni previste, la durata sul campo, i vincoli di sicurezza, il metodo di localizzazione e il formato del rapporto. Quindi confrontate tali requisiti con le attuali termocamere portatili Raythink.

Confrontate la sintesi dei requisiti con le attuali configurazioni Raythink o richiedete informazioni aggiornate sui prodotti. Un confronto basato sui requisiti è più fondato rispetto alla scelta di una termocamera basata su una singola specifica di punta o su una generica lista delle “migliori termocamere”.
