Telecamere termiche a messa a fuoco fissa o manuale: quale è la scelta giusta per la tua ispezione?

{{{sourceTextContent.subTitle}}}

Scegli la messa a fuoco fissa quando osservi soggetti simili da distanze prevedibili e desideri scattare foto senza dover regolare la messa a fuoco ogni volta. Scegli la messa a fuoco manuale quando la distanza varia frequentemente o quando devi mettere a fuoco con precisione un soggetto vicino o di piccole dimensioni.

{{{sourceTextContent.description}}}

Scegli la messa a fuoco fissa quando ispezioni bersagli simili da distanze prevedibili e desideri acquisire immagini senza dover regolare la messa a fuoco ogni volta. Scegli la messa a fuoco manuale quando la distanza cambia frequentemente o quando devi mettere a fuoco con precisione un componente vicino o di piccole dimensioni.

Nessuno dei due sistemi è intrinsecamente migliore. La scelta migliore è la combinazione di fotocamera e obiettivo in grado di catturare chiaramente il bersaglio più piccolo sia alla distanza di ispezione più vicina che a quella più lontana.

Messa a fuoco fissa vs messa a fuoco manuale: una panoramica
Le vostre condizioni di ispezione Miglior punto di partenza Cosa verificare
Obiettivi simili a distanze prevedibili Messa a fuoco fissa Fotografare l’obiettivo più piccolo nelle posizioni più vicine e più lontane
Obiettivi a diverse distanze o profondità Messa a fuoco manuale Verificare che l’operatore possa rifocalizzare prima di ogni acquisizione
Componenti vicini o molto piccoli Entrambi possono funzionare Verificare la distanza minima di imaging, l’obiettivo, il campo visivo, l’IFOV e la risoluzione del rilevatore
Molte immagini lungo un percorso di routine Messa a fuoco fissa Seguire il normale flusso di lavoro e confrontare il tempo di acquisizione e la qualità dell’immagine.
Risoluzione dei problemi con distanze miste Messa a fuoco manuale Testare bersagli vicini e lontani in condizioni di accesso normali

Se entrambi i sistemi producono immagini utilizzabili durante l’ispezione reale, entrambi possono rappresentare una scelta valida. Il flusso di lavoro, i comandi, le funzionalità di reportistica e il resto delle specifiche della termocamera possono quindi determinare il risultato.

In che modo i due sistemi di messa a fuoco cambiano l’ispezione
Una termocamera a messa a fuoco fissa non richiede all’operatore di rimettere a fuoco per ogni immagine. Ciò elimina un passaggio dal processo di acquisizione e può essere adatto a percorsi di routine in cui le dimensioni dei bersagli e le distanze di lavoro rimangono simili.

Il compromesso è che la gamma di messa a fuoco prevista dalla termocamera deve essere adeguata all’ispezione. Prima di sceglierne una, testate il bersaglio più vicino, quello più lontano e il componente più piccolo che dovete esaminare. Esaminate le immagini termiche salvate, non solo la visualizzazione in tempo reale.

Una termocamera a messa a fuoco manuale consente all’operatore di regolare la messa a fuoco in base al bersaglio. Tale controllo è utile quando il piano del bersaglio cambia, quando le apparecchiature si trovano a diverse profondità o quando l’ispettore si sposta tra un assemblaggio di grandi dimensioni e componenti di piccole dimensioni.

La messa a fuoco manuale aggiunge inoltre un passaggio in più per l’operatore. Il team ha bisogno di tempo sufficiente per regolare la messa a fuoco e di un modo semplice per confermare che l’immagine sia a fuoco prima di salvarla.

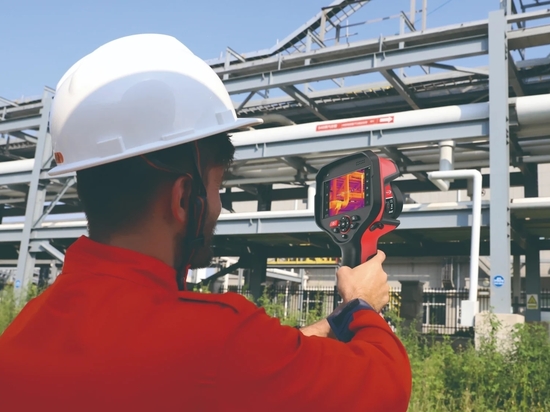

Termocamera wireless Raythink IX2 AIR Pro
La modalità di messa a fuoco è indipendente dalla lunghezza focale e dal campo visivo. Verificate tutti e tre questi parametri per il modello specifico di termocamera e obiettivo. L’autofocus, la messa a fuoco assistita e quella motorizzata sono sistemi aggiuntivi e devono essere valutati separatamente.

Perché un’immagine nitida non è l’unico requisito
La messa a fuoco determina se i contorni del bersaglio appaiono nitidi, ma una visualizzazione che sembra nitida non garantisce che un bersaglio di piccole dimensioni possa essere misurato in modo affidabile.

Si consideri, ad esempio, un piccolo punto caldo circondato da materiale più freddo. Se l’area calda copre un numero troppo esiguo di elementi del rivelatore, il suo segnale può essere mediato con lo sfondo più freddo. Il picco visualizzato potrebbe quindi risultare inferiore rispetto alla parte più calda del bersaglio reale.

Ecco perché le dimensioni del bersaglio, la distanza di lavoro, l’obiettivo, il campo visivo, l’IFOV e la risoluzione del rilevatore devono essere considerati nel loro insieme:

Il campo visivo (FOV) descrive la porzione di scena che la telecamera vede.
Il campo visivo istantaneo (IFOV) descrive l’angolo rappresentato da un singolo elemento rilevatore. A una data distanza, aiuta a stimare l’area del bersaglio coperta da quell’elemento.
La risoluzione del rilevatore è il numero di elementi termici disponibili per formare l’immagine.
La distanza minima di imaging è la distanza minima alla quale la configurazione specificata di termocamera e obiettivo è progettata per produrre un’immagine utilizzabile.
Per una scelta pratica, salvate le immagini del vostro bersaglio più piccolo alle distanze previste. Verificate di poter distinguere i suoi contorni e di poter posizionare l’area di misurazione senza includere troppo sfondo circostante. Una guida più ampia alla scelta delle termocamere industriali spiega le altre specifiche che dovrebbero essere esaminate oltre alla messa a fuoco.

Utilizzate quattro criteri per effettuare la scelta
Annotate quattro elementi prima di confrontare i prodotti. Costituiscono un utile brief di configurazione per il vostro team o fornitore.

1. Bersaglio critico più piccolo
Identificate il componente o la caratteristica più piccola che l’ispezione deve distinguere. Non basate la decisione sull’oggetto più grande presente nella scena.

Testate quel bersaglio con l’obiettivo e la distanza di lavoro previsti. Se entrambi i tipi di messa a fuoco producono un’immagine utilizzabile, il flusso di lavoro di acquisizione potrebbe determinare la scelta. Se l’operatore deve regolare deliberatamente la messa a fuoco per mostrare chiaramente la caratteristica, la messa a fuoco manuale diventa l’opzione più indicata.

2. Distanza più vicina, tipica e più lontana
Registrare l’effettivo raggio di ispezione anziché effettuare prove a un’unica distanza di dimostrazione conveniente. Il bersaglio più vicino è particolarmente importante poiché la distanza minima di ripresa varia a seconda della telecamera e dell’obiettivo.

Le distanze prevedibili possono favorire la messa a fuoco fissa. Un’ampia gamma di piani di bersaglio può favorire la messa a fuoco manuale quando l’operatore ha tempo e la possibilità di rimettere a fuoco.

3. Numero di acquisizioni e frequenza delle variazioni di distanza
Conta quante immagini richiede un percorso normale e con quale frequenza cambia la distanza dal bersaglio. Quindi prova la telecamera utilizzando la sequenza reale.

Eliminare la fase di messa a fuoco manuale può essere d’aiuto su un percorso ad alto volume con geometria stabile. La messa a fuoco manuale può valere la pena come passaggio aggiuntivo durante la risoluzione dei problemi in presenza di distanze miste.

4. Requisiti di reportistica
Decidete se le immagini vengono utilizzate per uno screening rapido delle anomalie, per confronti nel tempo o per rapporti radiometrici formali. Le registrazioni più esigenti richiedono un processo di acquisizione coerente e una regola chiara per l’accettazione o la ripetizione di un’immagine.

Qualunque sia la modalità di messa a fuoco scelta, esaminate il file radiometrico salvato nel software di reportistica previsto. Non valutate il risultato solo dal display della telecamera.

Come cambia la scelta nelle ispezioni reali
Ispezioni elettriche di routine
La messa a fuoco fissa può funzionare bene quando gli ispettori osservano armadi simili da distanze e posizioni costanti. Verificate il collegamento più piccolo sugli armadi più vicini e più lontani prima di standardizzare il percorso. Se la distanza di accesso o la profondità dei componenti varia frequentemente, la messa a fuoco manuale può offrire un controllo migliore.

Per requisiti di acquisto più ampi relativi a risoluzione, IFOV, intervallo di temperatura, generazione di report, durata e distanza di lavoro, utilizzare la lista di controllo per le termocamere destinate alle ispezioni elettriche.

Risoluzione dei problemi meccanici a distanze miste
La messa a fuoco manuale è spesso il punto di partenza migliore quando l’operatore si sposta tra un’intera macchina e cuscinetti, giunti o componenti elettrici più piccoli. Verificare se la messa a fuoco possa essere regolata e confermata nelle reali condizioni di accesso, compresi eventuali dispositivi di protezione individuale.

Ispezioni di edifici e impianti HVAC
Entrambi i sistemi possono essere adatti. La messa a fuoco fissa può essere indicata per un percorso standardizzato su apparecchiature simili, mentre la messa a fuoco manuale può essere d’aiuto quando l’ispettore passa da ampie superfici a dettagli più piccoli. Definire l’elemento più piccolo di interesse e testarlo alle distanze di lavoro effettive.

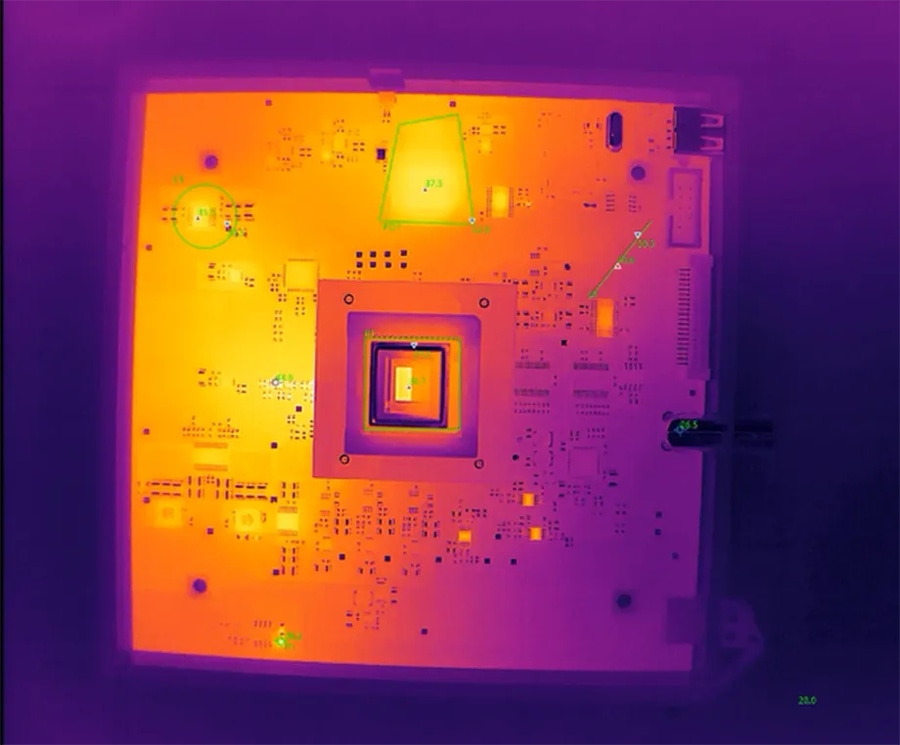

Ispezione di circuiti stampati (PCB) e di precisione

Le brevi distanze di lavoro e i componenti di piccole dimensioni rendono particolarmente importanti la scelta dell’obiettivo e la distanza minima di ripresa. La messa a fuoco manuale può essere un’ottima opzione, ma anche una configurazione a fuoco fisso può funzionare se il suo limite di messa a fuoco ravvicinata e la copertura dell’obiettivo sono adeguati.

Utilizzate la guida alla scelta delle termocamere per PCB per definire requisiti più dettagliati relativi alle dimensioni dei componenti, all’obiettivo, alla distanza e alla copertura dell’immagine.

Cosa verificare prima dell’acquisto
Considerate i termini “messa a fuoco fissa” e “messa a fuoco manuale” come punto di partenza per il confronto. Per ogni termocamera e obiettivo selezionati:

Verificate la modalità di messa a fuoco e come l’operatore utilizza i relativi comandi.
Registrare la distanza minima di ripresa e l’eventuale campo di messa a fuoco dichiarato.
Testare il bersaglio più piccolo alle distanze più vicina, tipica e più lontana.
Verificare che i contorni del bersaglio e l’area di misurazione prevista rimangano ben definiti nelle immagini radiometriche salvate.
Adattare il campo visivo, l’IFOV e la risoluzione del rilevatore al bersaglio e alla distanza.
Verificare l’intervallo di temperatura e le condizioni associate alle specifiche di precisione.
Ripetere la normale sequenza di acquisizione con le persone che effettueranno l’ispezione.
Definire quando un’immagine è accettabile e quando deve essere ripresa.
Le telecamere a fuoco fisso non hanno tutte la stessa distanza minima di ripresa. Ad esempio, Raythink|Raytron Industrial indica una distanza minima di ripresa di 0,3 m per la CX20 Pro e di 11 cm per la EX10. Se si ispezionano bersagli a distanza ravvicinata, verificare questa specifica per la telecamera in questione piuttosto che affidarsi esclusivamente all’etichetta «messa a fuoco fissa».

Se la pagina del prodotto non riporta la distanza minima di ripresa, richiedete al produttore il valore relativo all’obiettivo in uso o la scheda tecnica e testate la configurazione proposta prima dell’acquisto.

Scegliete il sistema che offre le migliori prestazioni nella vostra ispezione reale
La messa a fuoco fissa funziona bene quando le distanze di ispezione sono prevedibili e sono richieste acquisizioni ripetute, a condizione che i bersagli importanti rimangano chiaramente visibili in tutto il campo di ispezione. La messa a fuoco manuale è più adatta alle applicazioni in cui la distanza dal bersaglio varia e l’operatore necessita di un controllo diretto sulla messa a fuoco.

La scelta finale dovrebbe derivare da una breve prova che utilizzi il bersaglio più piccolo, le distanze di lavoro effettive, un operatore standard e il processo di reportistica previsto.

Condividete questi dettagli con Raythink|Raytron Industrial: il bersaglio più piccolo, la distanza più vicina e quella più lontana, il numero di acquisizioni, la frequenza delle variazioni di distanza e i requisiti di reportistica. Il team potrà utilizzarli per restringere il campo delle configurazioni di messa a fuoco e dell’obiettivo e identificare le specifiche da verificare in seguito.
