Come le telecamere OGI rilevano le fughe di ammoniaca

{{{sourceTextContent.subTitle}}}

Una telecamera per l'imaging ottico dei gas (OGI) può aiutare un team industriale a individuare una nube di ammoniaca senza dover toccare le apparecchiature. L'operatore esegue una scansione della scena e cerca un tracciato di gas in movimento vicino alla fonte sospetta. Ciò può rendere un'ampia area di refrigerazione

{{{sourceTextContent.description}}}

Una telecamera per l’imaging ottico dei gas (OGI) può aiutare un team industriale a individuare una nube di ammoniaca senza dover toccare le apparecchiature. L’operatore esegue una scansione della scena e cerca un tracciato di gas in movimento vicino alla fonte sospetta. Ciò può rendere più veloce l’ispezione di un’ampia area di refrigerazione rispetto al controllo di ogni singolo punto da vicino.

La telecamera deve essere progettata e configurata specificamente per l’ammoniaca. Una normale termocamera non è sufficiente. Il risultato dipende anche dall’obiettivo, dalla messa a fuoco, dalla distanza, dallo sfondo, dal flusso d’aria e dall’angolo di visione.

Questa guida si concentra sulla telecamera stessa: come crea l’immagine, quali caratteristiche sono importanti, come configurarla sul campo e come utilizzare l’immagine durante un’ispezione industriale.

Cosa rileva effettivamente la termocamera
Una termocamera OGI per l’ammoniaca non riprende il gas nella luce visibile. Rileva invece una variazione della radiazione infrarossa lungo il percorso ottico.

Applicazione delle termocamere nel rilevamento dei gas

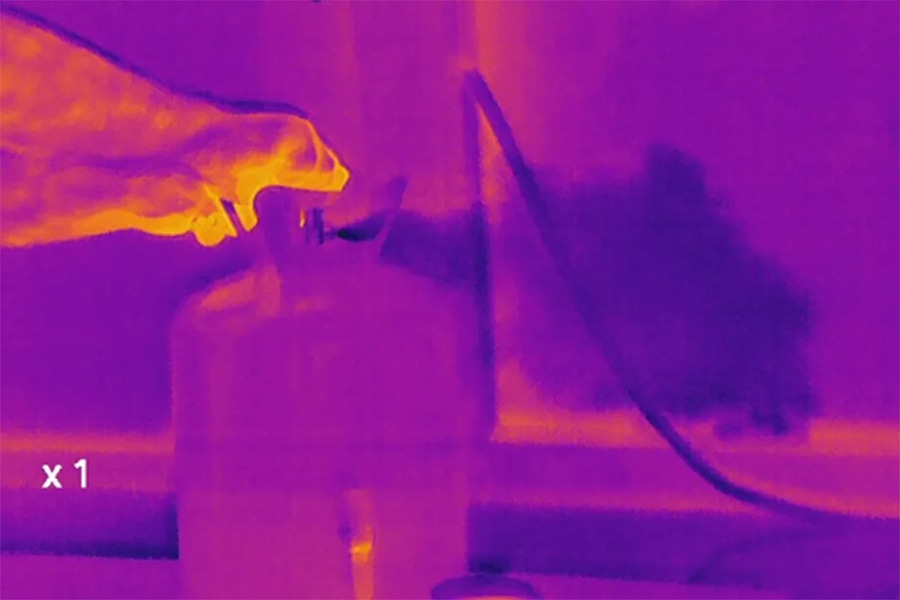

La radiazione infrarossa viaggia dallo sfondo verso la termocamera. Quando un pennacchio di ammoniaca attraversa quel percorso, il gas assorbe la radiazione in una porzione dello spettro infrarosso. Una termocamera dotata della corretta risposta spettrale e del filtro adeguato è in grado di rilevare tale differenza. L’elaborazione dell’immagine aiuta quindi l’operatore a percepire il segnale variabile come un pennacchio in movimento. Per una spiegazione più approfondita di questa catena ottica, consultare la sezione dedicata al funzionamento delle termocamere per l’imaging ottico dei gas.

Quattro elementi devono funzionare in sinergia:

La termocamera deve rispondere a una regione spettrale in cui l’ammoniaca assorbe la radiazione infrarossa.
La nube deve passare tra la termocamera e uno sfondo significativo.
La scena deve fornire un contrasto radiante sufficiente per il rilevatore.
La nube deve produrre un pattern rilevabile che si distingua dal rumore di fondo e dal movimento della scena.
Se una di queste parti è carente, la scia potrebbe apparire debole o non apparire affatto.

Perché una termocamera standard è diversa
Una termocamera standard mostra principalmente la temperatura superficiale. È progettata per confrontare la radiazione infrarossa proveniente da oggetti solidi quali tubazioni, motori, serbatoi e componenti elettrici.

Una termocamera OGI integra un design ottico specifico per i gas. Il suo rilevatore e il filtro devono corrispondere al comportamento di assorbimento del gas bersaglio. Non si deve presumere che una termocamera configurata per rilevare altri gas sia in grado di rilevare l’ammoniaca.

Per l’acquisto, la domanda chiave non è: “È una termocamera a infrarossi?” Ma piuttosto: «Il modello specifico della termocamera e la sua configurazione ottica supportano il rilevamento dell’ammoniaca?». La guida di Raythink | Raytron Industrial sui gas rilevabili dalle termocamere OGI spiega perché la copertura dei gas varia a seconda della banda ottica.

Caratteristiche della termocamera rilevanti per l’imaging dell’ammoniaca
Iniziate dalla compatibilità con il gas, quindi verificate se l’intero sistema di imaging è adatto all’applicazione. La qualità generale dell’immagine termica non può sostituire una configurazione verificata per l’ammoniaca.

Caratteristica della termocamera Perché è importante sul campo Cosa verificare
Supporto documentato per l’ammoniaca Il rilevamento dei gas dipende dalla configurazione ottica. Documentazione attuale del produttore che elenchi l’NH₃ per il modello specifico.
Risposta spettrale e filtro La banda ottica deve corrispondere a una caratteristica di assorbimento dell’ammoniaca. Il rilevatore e il filtro montati sulla telecamera.
Risoluzione del rilevatore La risoluzione influisce sul livello di dettaglio che l’operatore può vedere intorno a parti piccole o distanti. Formato del rilevatore in relazione alla distanza di rilevamento e alle dimensioni del bersaglio.
Obiettivo e campo visivo L’obiettivo controlla la copertura della scena e le dimensioni apparenti della sorgente. Opzioni dell’obiettivo, campo visivo e geometria prevista tra la telecamera e la sorgente.
Controllo della messa a fuoco Una messa a fuoco inadeguata può nascondere un pennacchio debole o rendere difficile individuare la sua fonte. Messa a fuoco manuale o automatica e come funziona in relazione alla distanza prevista.
Modalità di esaltazione del gas Un’elaborazione adeguata può rendere più facile riconoscere il movimento del pennacchio. Modalità di imaging del gas disponibili e modalità di controllo da parte dell’operatore.
Registrazione di immagini e video: un’immagine salvata deve mostrare un contesto sufficiente per il follow-up di manutenzione. Video, immagini fisse, timestamp, note e formati di esportazione.
Progettazione per l’ambiente industriale: la telecamera deve essere adatta all’ambiente di lavoro previsto. Temperatura di esercizio, durata della batteria, protezione, comandi ed eventuali norme relative alle attrezzature in loco.
Le lunghezze d’onda esatte, i valori di sensibilità e i limiti di rilevamento sono specifici per ciascun modello. Verificarli nella documentazione aggiornata relativa alla specifica telecamera. Non copiare un valore da un altro modello né utilizzare un risultato di laboratorio come garanzia generale per l’impiego sul campo.

La configurazione sul campo influisce sull’immagine del pennacchio
Una telecamera può supportare l’ammoniaca e produrre comunque un’immagine di scarsa qualità. Le prestazioni dell’OGI dipendono dall’intera scena, non solo dal rilevatore. La panoramica dell’EPA statunitense sui limiti di rilevamento OGI identifica le proprietà del gas, il design della telecamera, la distanza, lo sfondo e le condizioni ambientali come fattori importanti.

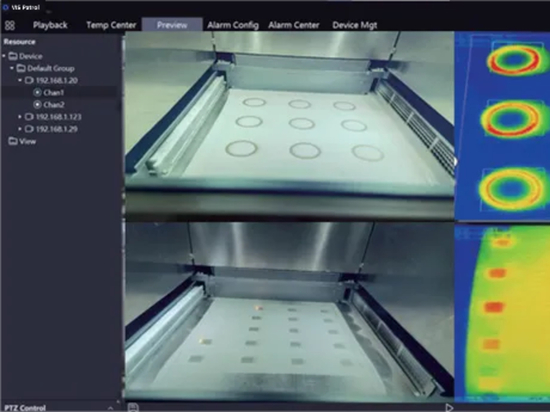

imaging a infrarossi dei gas, rilevamento di fughe di ammoniaca
Fattore sul campo Cosa può vedere l’operatore Azione pratica
Contrasto dello sfondo: un pennacchio può scomparire su uno sfondo debole o complesso. Cambiare posizione in modo che il pennacchio attraversi uno sfondo più semplice con un contrasto a infrarossi più marcato.
Linea di vista: tubi, isolanti, protezioni o strutture possono ostruire parte del pennacchio. Utilizzare un’altra posizione di osservazione approvata invece di dare per scontato che la fonte sia libera.
Distanza e campo visivo: una visione ampia copre più apparecchiature ma può rendere più difficile individuare una piccola nube. Adattare l’obiettivo e la distanza alle dimensioni dell’area di interesse.
Messa a fuoco: i contorni sfocati e l’immagine sfocata rendono più difficile distinguere il movimento della nube dalla scena. Rimessa a fuoco quando la distanza di osservazione o il piano di riferimento cambiano.
Angolo di osservazione: un unico angolo può nascondere la fonte dietro attrezzature vicine. Eseguire una scansione da più di un angolo sicuro quando l’accesso al sito lo consente.
Vento o ventilazione: il flusso d’aria modifica la direzione, la velocità e la dispersione del pennacchio. Osservare lo schema di movimento e registrare le condizioni del flusso d’aria.
Vapore, pioggia, riflessi e attrezzature in movimento: altri movimenti o effetti infrarossi possono sembrare gas o nasconderlo. Fermarsi, cambiare prospettiva o confrontare lo schema da un’altra posizione.
Stato operativo dell’attrezzatura: una fuoriuscita può verificarsi solo in determinate condizioni di processo. Registrare se il sistema è in funzione, inattivo, in fase di carico, di scarico o in un altro stato noto.
Non esiste un’unica distanza dal campo, differenza di temperatura o concentrazione che garantisca la visibilità di un pennacchio di ammoniaca in ogni situazione. L’operatore deve valutare l’immagine effettiva e registrare le condizioni in cui è stata acquisita.

Anche un’immagine negativa presenta dei limiti. Se non compare alcun pennacchio, verificare la messa a fuoco, lo sfondo, l’angolazione, la distanza, il flusso d’aria e la configurazione della telecamera per l’ammoniaca prima di chiudere l’osservazione.

Come configurare la telecamera per un sopralluogo industriale
Una procedura standard ripetibile per l’uso della telecamera aiuta operatori diversi a coprire la stessa area e a comprendere reciprocamente le registrazioni effettuate.

Verificare la configurazione per l’ammoniaca
Controllare il modello esatto, il rilevatore, il filtro, l’obiettivo e l’elenco dei gas attuale prima del lavoro sul campo. Se la documentazione non include l’ammoniaca per quella configurazione, non dare per scontato che sia supportata dalla famiglia di prodotti.

Pianificare posizioni di osservazione pratiche
Utilizzare il percorso del sito e la disposizione delle attrezzature per identificare punti di osservazione chiari delle aree oggetto di indagine. Prendere nota dei limiti di accesso, delle visuali ostruite e delle distanze pratiche più vicine e più lontane. Le norme di sicurezza sul sito continuano a determinare dove l’operatore può posizionarsi.
Creare una scena utilizzabile
Posizionare il percorso sospetto del gas su uno sfondo che aiuti la telecamera a mostrare il contrasto. Evitare ingombri inutili quando è disponibile un’altra angolazione. Mantenere nell’inquadratura una quantità sufficiente di attrezzature circostanti per identificare la fonte in un secondo momento.

Impostare la messa a fuoco e la modalità di imaging
Mettete a fuoco sul piano di destinazione, quindi selezionate la modalità di imaging del gas adeguata. Non utilizzate lo zoom digitale come sostituto di un obiettivo migliore, di una posizione approvata più vicina o di una messa a fuoco corretta.

Eseguite la scansione seguendo uno schema stabile
Muovetevi attraverso l’area pianificata in un ordine coerente. Mantenete l’inquadratura abbastanza a lungo da osservare il movimento del pennacchio. Cambiare angolazione quando le attrezzature vicine nascondono la fonte o lo sfondo è poco nitido.

Salvare il risultato con il contesto
Registrare l’immagine o il video, l’attrezzatura o l’area, l’ora, lo stato operativo, la distanza di osservazione, lo sfondo e le condizioni note del flusso d’aria. Un’immagine ravvicinata del pennacchio è utile, ma un’immagine più ampia del contesto può aiutare il personale di manutenzione a individuare la stessa posizione.

Utilizzo della telecamera nelle aree di refrigerazione ad ammoniaca
Per la refrigerazione ad ammoniaca, il percorso può essere organizzato in base all’area operativa. Ciò mantiene il lavoro con la telecamera legato alla disposizione dell’impianto piuttosto che a un elenco universale non verificato di parti soggette a perdite.

Area Condizioni di utilizzo della telecamera
Ricezione e stoccaggio dell’ammoniaca: eseguire una scansione delle apparecchiature e delle interfacce visibili contenenti ammoniaca nell’area definita. Individuare sfondi chiari e registrare l’attività operativa.
Area del condensatore: osservare le apparecchiature accessibili da posizioni che mostrino sia l’area di origine che il percorso del pennacchio. Tenere conto del vento esterno, delle strutture e degli sfondi mutevoli.
Tubazioni dell’ammoniaca e recipienti a pressione Seguire il percorso visibile del gas lungo il percorso pianificato. Regolare la messa a fuoco e l’angolazione al variare della distanza e dell’orientamento delle tubazioni.
Locali di refrigerazione Effettuare una scansione delle aree incluse nell’ambito di indagine del sito. Prendere nota della ventilazione, delle visuali ostruite e delle apparecchiature in movimento.
Sala macchine: utilizzare un percorso stabile per coprire le apparecchiature incluse nel piano di lavoro. Gestire il disordine dello sfondo e preservare un contesto chiaro delle risorse nelle registrazioni.
Altre applicazioni dell’ammoniaca richiedono un percorso di ispezione basato sul processo specifico e sulla disposizione delle apparecchiature. Un impianto di fertilizzanti, un impianto chimico, un terminale di carico o un sito di stoccaggio non dovrebbero riutilizzare un percorso di ispezione per impianti di refrigerazione senza averne verificato le attrezzature e le condizioni operative.

Cosa comunica all’operatore l’immagine della telecamera
L’immagine OGI è particolarmente utile per tre attività:

mostrare la presenza di un pattern a infrarossi simile a un pennacchio nella scena osservata;
aiutare l’operatore a restringere l’area probabile della fonte; e
creare prove visive per il follow-up di manutenzione e il confronto successivo.
L’immagine da sola non dice tutto. Una visione OGI qualitativa non stabilisce l’esatta concentrazione di gas, l’esposizione dei lavoratori, la portata della perdita o le condizioni di sicurezza per l’accesso. Il rilevatore di ammoniaca approvato per il sito, il sistema di monitoraggio fisso o personale e la procedura di lavoro rimangono responsabili di tali decisioni.

Questo definisce il ruolo dell’OGI nel processo di ispezione: può scansionare un’ampia area, rendere visibile il pennacchio, indirizzare la squadra verso la fonte e conservare una documentazione chiara.

Cosa inviare quando si richiede un consiglio sulla telecamera
Una valutazione utile della telecamera parte dall’applicazione, non da una richiesta generica di prodotto. Inviate al fornitore informazioni sufficienti per verificare la configurazione ottica e l’utilizzo sul campo.

Un’opzione per i rilevamenti di ammoniaca
Per i rilevamenti portatili di fughe di ammoniaca, la telecamera portatile OGI RG630F è il modello Raythink | Raytron Industrial da valutare. Il suo intervallo spettrale di 10,3–10,7 μm e il rilevatore con filtro personalizzato supportano il rilevamento dell’ammoniaca. La telecamera offre inoltre una risoluzione a infrarossi di 640 × 512, messa a fuoco manuale, miglioramento dell’immagine del gas, colorazione della nube di gas, registrazione di immagini e video e supporto alla geolocalizzazione per le attività di ispezione.

Telecamera portatile RG630F OGI
Telecamera portatile RG630F OGI
Prima dell’acquisto, fornire al fornitore un esempio concreto di ispezione, indicando ad esempio la distanza da una tenuta del compressore, l’angolo di visione disponibile e se l’area è soggetta a requisiti relativi alle aree a rischio. La valutazione dovrebbe includere:

l’ammoniaca come gas bersaglio e il processo in cui viene utilizzata;
il tipo di impianto e le aree incluse nell’ispezione;
la geometria della fonte sospetta e le dimensioni approssimative del bersaglio;
le distanze di osservazione pratiche più vicine e più lontane;
i possibili sfondi, gli ostacoli alla visuale e gli angoli di visione;
la ventilazione interna o il vento e le condizioni meteorologiche esterne;
gli stati operativi delle apparecchiature che l’ispezione deve coprire;
i formati richiesti per immagini, video, annotazioni e rapporti;
le esigenze relative a batteria, portabilità, controllo e trasferimento dei dati; e
i requisiti relativi alle attrezzature in loco o all’accesso che influenzano l’uso della telecamera.
Chiedere al fornitore di identificare l’esatta configurazione compatibile con l’ammoniaca. La risposta dovrebbe includere il rilevatore, il filtro, l’obiettivo, il metodo di messa a fuoco, le modalità di acquisizione delle immagini, il flusso di lavoro di registrazione, le ipotesi sul campo e la documentazione di supporto attuale.

Mettete la telecamera al centro del rilevamento
Un rilevamento OGI dell’ammoniaca inizia con la corretta configurazione della telecamera e condizioni di osservazione adeguate. L’operatore controlla quindi la messa a fuoco, la copertura dell’obiettivo, lo sfondo, l’angolazione e la qualità della registrazione. Queste scelte determinano l’utilità dell’immagine del pennacchio ai fini della manutenzione.
