Come scegliere una termocamera portatile industriale

{{{sourceTextContent.subTitle}}}

La scelta di una termocamera portatile industriale dovrebbe partire da ciò che si intende ispezionare, non dalle specifiche tecniche che sembrano più allettanti. La maggior parte degli acquirenti confronta innanzitutto la risoluzione e il prezzo.

{{{sourceTextContent.description}}}

La scelta di una termocamera portatile industriale dovrebbe partire da ciò che si intende ispezionare, non dalle specifiche tecniche che sembrano più allettanti. La maggior parte degli acquirenti confronta innanzitutto la risoluzione e il prezzo, per poi rendersi conto che la propria termocamera non ha la sensibilità necessaria per rilevare i lievi aumenti di temperatura che potrebbero segnalare un guasto imminente delle apparecchiature.

Questo articolo presenta un approccio basato sugli scenari. Partendo dalle vostre effettive attività di manutenzione — quadri elettrici, motori, impianti di climatizzazione, forni — arriverete a individuare le specifiche esatte di cui avete bisogno, senza perdervi tra le diverse dimensioni dei sensori e le bande spettrali.

Risposta rapida: per la manutenzione ordinaria di impianti elettrici, meccanici e di climatizzazione, iniziate con una risoluzione di 256×192, un NETD di 40 mK e un intervallo di temperatura compreso tra -20 °C e 550 °C. Date priorità al NETD per la manutenzione predittiva su motori e cuscinetti. Passate a una risoluzione più alta o a un intervallo di temperatura esteso solo quando il vostro scenario lo richiede.

Partite dallo scenario di ispezione
Prima di esaminare anche una sola specifica per la vostra prossima termocamera portatile, elencate le attività di ispezione che il vostro team svolge più spesso. Quasi tutti i lavori di manutenzione industriale rientrano in uno dei sei scenari seguenti. Ciascuno di essi richiede una combinazione diversa di funzionalità.

Ispezione degli impianti elettrici. Quadri elettrici, quadri di distribuzione, trasformatori e sbarre collettrici. Nelle sottostazioni e sulle linee di trasmissione remote, i componenti di collegamento e gli isolatori si surriscaldano in seguito a carichi elevati o eventi meteorologici. All’interno dei quadri di distribuzione, i contatti ossidati degli interruttori e i terminali allentati producono piccoli aumenti di temperatura che si accumulano nel tempo. È necessaria una risoluzione moderata per isolare questi specifici punti caldi e una sensibilità sufficiente per rilevare anomalie in fase iniziale prima che si aggravino.

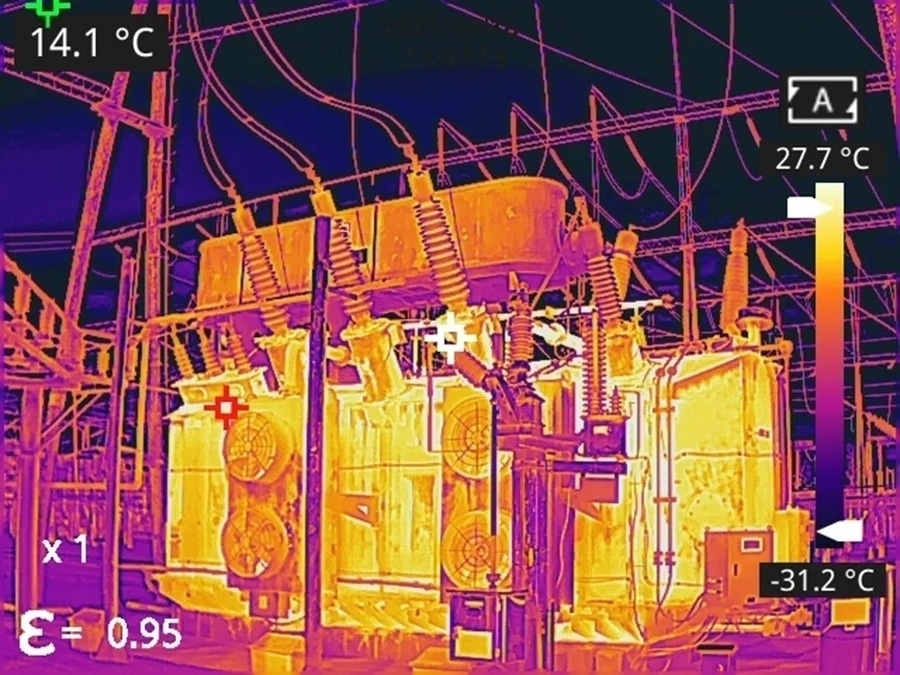

Ispezione termografica dei trasformatori
Monitoraggio delle apparecchiature meccaniche. Motori, cuscinetti, pompe e riduttori. In ambienti polverosi o sottoposti a carichi elevati, gli ingranaggi dei riduttori si usurano e la lubrificazione dei cuscinetti si degrada, producendo aumenti graduali di temperatura che precedono il guasto meccanico. Un leggero aumento di temperatura sulla pista di un cuscinetto può indicare problemi di lubrificazione prima che vengano rilevati tramite altri metodi di ispezione. È necessario un buon NETD per cogliere questi cambiamenti sottili e un’analisi delle tendenze per distinguere il normale riscaldamento da un’escalation pericolosa. Per esempi concreti di termografia nel monitoraggio delle apparecchiature, consultare la sezione Termografia a infrarossi industriale per il monitoraggio delle apparecchiature.

HVAC e diagnostica degli edifici. Perdite nei condotti, lacune nell’isolamento e variazioni della temperatura superficiale delle tubazioni. La mancanza di isolamento sulle tubazioni del vapore o dell’acqua refrigerata crea modelli di temperatura superficiale rilevabili che indicano una perdita di energia. Anche i blocchi parziali nelle tubazioni degli impianti HVAC o di processo producono differenze di temperatura localizzate. È necessaria una buona sensibilità per valori ΔT ridotti e un obiettivo standard per la scansione su scala ambientale o lungo il percorso delle tubazioni.

Monitoraggio dei processi ad alta temperatura. Forni, forni di cottura, reattori e scambiatori di calore funzionano a temperature ben superiori ai 500 °C. Nei processi petrolchimici e metallurgici, la formazione di coke nei tubi o l’incrostazione degli scambiatori di calore creano punti caldi locali che riducono l’efficienza e comportano il rischio di rottura dei tubi. La termocamera deve misurare intervalli estesi senza clipping, mentre i teleobiettivi consentono di mantenere una distanza di sicurezza dalle superfici calde.

Applicazioni della termografia nell’industria petrolifera e petrolchimica
Progettazione di circuiti e test di ricerca e sviluppo. L’analisi termica dei circuiti stampati (PCB) e la validazione dei componenti richiedono alta risoluzione e capacità macro. Si osservano dettagli su scala millimetrica e occorre una precisione di misurazione accurata.

Giri di manutenzione predittiva. Le ispezioni su più asset in un intero impianto richiedono una lunga durata della batteria, un avvio rapido e flussi di lavoro di ispezione intelligenti. La termocamera diventa uno strumento quotidiano che si porta con sé per ore, quindi l’ergonomia e l’efficienza del software contano tanto quanto la qualità dell’immagine.

Scegliete il vostro scenario principale. Se ne gestite due o più regolarmente, scegliete quello con i requisiti più esigenti. Sarà quello a determinare la scelta della telecamera.

Le 4 specifiche che influenzano realmente la vostra scelta
Una volta individuato lo scenario, quattro specifiche determinano se una telecamera è in grado di svolgere il lavoro: risoluzione, NETD, intervallo di temperatura e campo visivo.

Risoluzione e IFOV
Per risoluzione si intende il numero di pixel, ovvero il numero di punti di misurazione della temperatura indipendenti in ogni fotogramma. Un numero maggiore di pixel consente di identificare punti caldi più piccoli a una data distanza o di rilevare punti caldi delle stesse dimensioni da una distanza maggiore.

Ma “più” non è sempre sinonimo di “meglio”. La tabella sottostante mostra cosa è in grado di gestire ciascun livello di risoluzione nelle attività di manutenzione reali:

Risoluzione Super-risoluzione Ideale per
160×120 320×240 Screening di base, budget limitati
256×192 512×384 Manutenzione standard, la maggior parte delle ispezioni
480×360 960×720 Analisi specialistica, diagnostica dettagliata
640×512 1280×1024 Termografia professionale, piccoli bersagli
1280×1024 2560×2048 Ricerca, microelettronica, prove non distruttive (NDT)
La domanda fondamentale non è «Quanti pixel?», ma «Riesco a vedere il bersaglio più piccolo che devo ispezionare, dalla distanza alla quale lavoro?». La risposta dipende dall’IFOV — campo visivo istantaneo, misurato in milliradianti. Un IFOV più basso significa che ogni pixel copre un’area più piccola.

Ecco un riferimento pratico per rilevare un punto caldo di 10 millimetri:

Risoluzione IFOV Distanza massima di rilevamento
160×120 4,62 mrad ~2,2 m
256×192 3,8 mrad ~2,6 m
480×360 0,92 mrad ~10,9 m
640×512 0,63 mrad ~15,9 m
1280×1024 0,34 mrad ~29,4 m
Se si ispezionano quadri elettrici da una distanza di un metro, una risoluzione di 256×192 è in genere sufficiente. Se si ispezionano linee aeree da 15 metri, è necessaria una risoluzione di 640×512 o superiore.

NETD
Il NETD (Noise Equivalent Temperature Difference, differenza di temperatura equivalente al rumore) misura la minima differenza di temperatura che una telecamera è in grado di distinguere dal rumore di fondo. Valori più bassi indicano una maggiore sensibilità.

NETD Livello di prestazione Ideale per
<30 mK Eccellente Rilevamento precoce dei guasti, anomalie sottili
30–40 mK Molto buono Manutenzione predittiva standard
40–50 mK Buono Ispezioni di routine, punti caldi evidenti
>50 mK Discreto Solo screening di base
Un NETD più basso aiuta la termocamera a distinguere differenze di temperatura più piccole nell’immagine termica, ma l’effettiva precisione di misurazione dipende comunque dall’emissività, dalla distanza, dalla temperatura riflessa, dalla messa a fuoco e dalle condizioni operative. Per la manutenzione predittiva, il NETD è spesso più importante della risoluzione. Una termocamera da 40 mK con risoluzione 256×192 può rilevare sottili variazioni di temperatura dei cuscinetti in modo più efficace rispetto a una termocamera a risoluzione più elevata ma con sensibilità inferiore, a seconda delle dimensioni del bersaglio, della distanza, della messa a fuoco, dell’emissività e delle condizioni operative.

Intervallo di temperatura
Le termocamere industriali offrono in genere diversi intervalli di misurazione. La termocamera deve essere in grado di rilevare sia i bersagli più freddi che quelli più caldi presenti nel vostro impianto senza saturazione del segnale.

Intervallo di temperatura Applicazioni tipiche
Da -20 °C a 150 °C Impianti di climatizzazione (HVAC), diagnostica degli edifici, processi a bassa temperatura
Da -20 °C a 550 °C Manutenzione elettrica/meccanica generale
Da -20 °C a 650 °C Motori, impianti a vapore e quadri elettrici
Da 400 °C a 1500 °C+ Forni, fornaci, metallurgia
Verificate quale sia l’elemento più caldo del vostro impianto prima dell’acquisto. Se il vostro impianto a vapore raggiunge un picco di 580 °C, una termocamera con intervallo da -20 °C a 550 °C andrà in saturazione e fornirà letture inaffidabili al di sopra di tale soglia.

Campo visivo (FOV) e opzioni di obiettivo
L’obiettivo determina l’area che la telecamera è in grado di riprendere a una data distanza:

Tipo di obiettivo Campo visivo tipico Ideale per
Grandangolare 45°×36° Ispezioni di quadri elettrici, involucri edilizi
Standard 25°×20° La maggior parte delle ispezioni di routine
Teleobiettivo 14°×11° Linee aeree, apparecchiature sopraelevate
Super teleobiettivo 7°×5,6° Torri ad alta tensione, ciminiere
Macro Primo piano Ispezione di circuiti stampati, componenti di piccole dimensioni
Un obiettivo standard copre la maggior parte delle situazioni. Il grandangolo è utile quando è necessario riprendere interi quadri elettrici senza dover indietreggiare. Gli obiettivi teleobiettivo consentono di mantenersi a una distanza di sicurezza da apparecchiature ad alta temperatura o ad alta tensione. Gli obiettivi macro sono essenziali per il lavoro sui circuiti stampati.

Se il vostro lavoro abbraccia più scenari, utilizzate quello più impegnativo come punto di riferimento. Per la manutenzione ordinaria di impianti elettrici, meccanici e di climatizzazione, la configurazione 256×192 / 40 mK / da -20 °C a 550 °C rappresenta un pratico punto di partenza. Per i programmi di manutenzione predittiva, passa a una termocamera di livello Professional con un NETD migliore e flussi di lavoro strutturati. Passa al livello Expert solo per analisi di livello di ricerca, microelettronica o processi superiori a 650 °C, dove la precisione di misurazione influisce direttamente sulla sicurezza o sulla qualità del prodotto.

Software, flusso di lavoro ed ergonomia
Le specifiche tecniche attirano l’attenzione, ma sono il software e l’ergonomia a determinare se il vostro team utilizza effettivamente la termocamera in modo efficace ogni giorno.

Analisi direttamente sul dispositivo. È possibile aggiungere punti di misurazione, tracciare aree di analisi e impostare allarmi di temperatura direttamente sulla termocamera? Queste funzionalità consentono di annotare le immagini durante l’ispezione senza dover attendere di tornare alla propria postazione di lavoro.

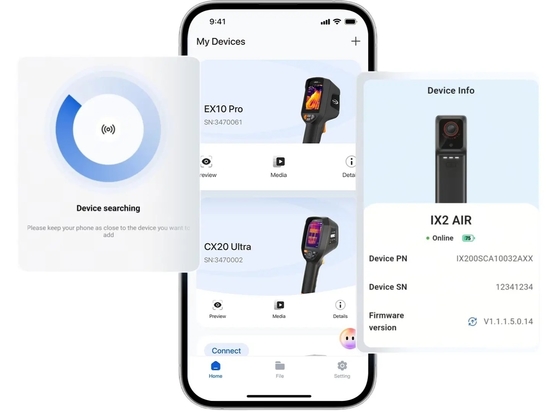

Client PC e software di supporto. Le immagini acquisite sul campo spesso richiedono un’analisi più approfondita. Un buon client PC consente di regolare le tavolozze, misurare le temperature con maggiore precisione, generare report in formato PDF e confrontare immagini relative a diverse date di ispezione. Il client PC TI Studio di Raythink supporta l’analisi secondaria e la generazione di report. Se il vostro team redige rapporti di conformità, questo software non è un optional: è parte integrante dello strumento. Un’app mobile offre maggiore praticità per la condivisione in tempo reale, mentre lo streaming video radiometrico su PC aiuta a individuare guasti intermittenti che si manifestano solo sotto carico o durante i cicli di avvio.

Interfaccia software della termocamera per l’analisi termica online con misurazione di aree, misurazione lineare e curva di andamento della temperatura.
Ergonomia e utilizzo quotidiano. Una termocamera con specifiche eccezionali che pesa 1,3 kg e ha un’autonomia di tre ore rimarrà nella custodia più spesso rispetto a una che pesa 1,1 kg e dura un intero turno di otto ore. Verificate il peso con la batteria installata, il design dell’impugnatura per l’uso con una sola mano e se lo schermo rimane leggibile alla luce diretta del sole. I display regolabili in inclinazione e le impugnature girevoli sono utili durante l’ispezione di linee aeree o di involucri angusti. L’avvio rapido dall’accensione alla prima immagine è fondamentale quando si cerca di rilevare un evento termico transitorio prima che scompaia.

Errori comuni nell’acquisto
Anche con i giusti criteri di valutazione, gli acquirenti commettono ripetutamente gli stessi errori.

Confondere lo zoom digitale con le reali prestazioni ottiche. Una termocamera pubblicizzata con “zoom digitale 16×” non vede più lontano. Lo zoom digitale ritaglia e allunga l’immagine, senza aggiungere alcun dettaglio termico reale. Ciò che conta per rilevare piccoli punti caldi a distanza è la combinazione di risoluzione nativa, passo dei pixel e lunghezza focale dell’obiettivo. Verificate l’IFOV e l’ingrandimento ottico nativo, non il valore di zoom indicato a fini di marketing.
Ignorare la dimensione dei pixel e il compromesso tra risoluzione e NETD. Un rilevatore da 640×512 con dimensione dei pixel di 12 µm e NETD di 40 mK non è automaticamente migliore di un rilevatore da 384×288 con dimensione dei pixel di 17 µm e NETD <25 mK. I pixel più piccoli raccolgono meno energia termica per pixel, il che può compromettere la sensibilità in condizioni di basso contrasto o in condizioni meteorologiche avverse. Valutate il sensore come un sistema — risoluzione, passo dei pixel e NETD insieme — piuttosto che puntare esclusivamente al numero più elevato di pixel.
Trascurare la correzione dell’emissività per le superfici metalliche. I metalli lucidi, come le sbarre collettrici in rame e gli involucri in alluminio, presentano valori di emissività che vanno da 0,1 a 0,3. Senza un’adeguata correzione dell’emissività, una termocamera può riportare temperature che si discostano di decine di gradi dalla realtà. La stessa superficie metallica può mostrare letture di temperatura significativamente diverse a seconda dell’impostazione dell’emissività. Se le vostre ispezioni riguardano metalli a vista, scegliete una termocamera che consenta di regolare l’emissività e imparate come applicarla.
Scelta di una frequenza di aggiornamento non adeguata allo scenario di ispezione. Una frequenza di aggiornamento di 9 Hz è adeguata per la misurazione statica della temperatura, ma produce sfocature dovute al movimento quando si esegue una panoramica sulle apparecchiature o si ispezionano macchinari vibranti. Per ispezioni basate su percorsi o piattaforme in movimento, 30 Hz rappresentano il minimo pratico. Gli ambienti ad alta vibrazione o i bersagli in rapido movimento richiedono 50–60 Hz per evitare di perdere punti caldi transitori.
Considerare nel budget solo il prezzo di acquisto, non il costo totale di proprietà. Oltre alla telecamera stessa, occorre considerare la calibrazione annuale, le licenze software, le batterie di ricambio, gli accessori, la formazione degli operatori e i potenziali tempi di inattività durante la manutenzione o la calibrazione. Una telecamera che sembra economica sulla carta può rivelarsi la scelta più costosa se il suo ecosistema software è limitato o se i tempi di calibrazione la lasciano senza un’unità di riserva per sei settimane.
Acquistare basandosi sulle specifiche di laboratorio senza verificare i gradi di protezione ambientale. Una telecamera che funziona bene in un laboratorio climatizzato potrebbe non garantire prestazioni affidabili in un'acciaieria, in un impianto chimico o in una sottostazione all'aperto se il suo grado di protezione ambientale non corrisponde alle condizioni di installazione. Verificare il grado di protezione IP, l’intervallo di temperatura di funzionamento e la resistenza alle vibrazioni in relazione al proprio ambiente di installazione effettivo. Se la telecamera non è classificata per la polvere, l’umidità o gli sbalzi di temperatura che dovrà affrontare, le specifiche riportate nella scheda tecnica non hanno alcuna rilevanza.
Livelli consigliati per le telecamere Raythink
Il quadro di riferimento sopra descritto è applicabile alle telecamere di qualsiasi produttore. Per rendere il tutto più concreto, ecco come la gamma di telecamere portatili Raythink si allinea ai livelli professionali.

Attività principale Livello Specifiche chiave Modelli
HVAC, impianti elettrici di base, ispezioni di veicoli Base 160×120–256×192, 40 mK, da -20 °C a 550 °C EX10, CX200 SE+, CX200 Pro+
Ispezioni quotidiane di impianti elettrici/meccanici, manutenzione predittiva Professionale 480×360–640×512, 35 mK, da -20 °C a 650 °C RT400, RM620
Ricerca e sviluppo, microelettronica, processi ad alta temperatura Esperto 640×512–1280×1024, 25 mK, fino a 1500 °C RS600, RS1280
Per le applicazioni di base, la termocamera portatile EX10 integra una batteria con autonomia di 10 ore in un corpo compatto, ideale per i controlli di routine. Il modello CX200 SE+ offre una risoluzione di 256×192 con memoria MicroSD da 32 GB espandibile fino a 128 GB.

Termocamera portatile EX10
Termocamera portatile EX10
CX200 SE+
Termocamera portatile CX200 SE+
Il modello CX200 Pro+ integra una fotocamera a luce visibile e il Wi-Fi nella stessa piattaforma di base, per rapporti sul campo più chiari.

Per i programmi professionali di manutenzione predittiva, la RT400 utilizza il sistema operativo Android con analisi delle tendenze integrata e diverse opzioni di obiettivi. La RM620 offre una risoluzione di 640×512 con supporto per pacchetti di attività di ispezione per flussi di lavoro strutturati.

Termocamera RT400 Expert, termocamera professionale
Termocamera RT400 Expert
Termocamera portatile RM620, termocamera portatile
Termocamera portatile RM620
Per applicazioni specialistiche che coinvolgono alte temperature o microelettronica, la RS600 gestisce temperature fino a 1500 °C con un obiettivo a diaframma variabile, mentre la RS1280 offre una risoluzione di 1280×1024 con un display a angolo regolabile per dettagli sulla temperatura a livello di pixel.

RS600: termocamera di punta, termocamera professionale
RS600: termocamera di punta
RS1280: termocamera di punta, termocamera professionale
Termocamera di punta RS1280
Lista di controllo pre-acquisto
Utilizzate questa lista di controllo prima di finalizzare l’acquisto di qualsiasi termocamera. Se riuscite a spuntare tutte le voci, sarete meglio preparati a scegliere una termocamera che soddisfi le vostre esigenze di ispezione.

Ho identificato i miei scenari di ispezione principali
Ho consultato la tabella risoluzione-distanza in base alle mie distanze di lavoro effettive
Conosco le temperature massime e minime che devo misurare
Ho verificato che il NETD soddisfi i miei requisiti di rilevamento precoce
Ho verificato che le opzioni di obiettivo coprano le mie distanze di ispezione
Ho valutato l’ecosistema software (client PC e app mobile)
Ho verificato che la durata della batteria copra il mio turno di ispezione più lungo
Ho verificato il grado di protezione IP e i test di resistenza alle cadute in relazione al mio ambiente di lavoro
Ho incluso nel mio budget gli accessori, la calibrazione e la formazione
Ho verificato la copertura della garanzia e la tempestività dell’assistenza
Ho scaricato o richiesto una demo, se disponibile
Considerazioni a lungo termine: la maggior parte delle termocamere industriali necessita di una calibrazione regolare. Informatevi sui tempi di calibrazione: se la termocamera rimane fuori uso per sei settimane, è necessario un piano di riserva. Inoltre, tenete conto del tempo necessario per la formazione del vostro team sull’uso della termocamera e del software.

Domande frequenti su alcune termocamere industriali portatili
Che cos’è l’emissività e perché è importante per le misurazioni termiche?
L’emissività misura l’efficienza con cui una superficie emette radiazione termica, con valori compresi tra 0 (riflettore perfetto) e 1 (emettitore perfetto). Le termocamere calcolano la temperatura in base alla radiazione infrarossa che ricevono. Se l’impostazione dell’emissività è errata, la termocamera interpreta erroneamente la radiazione riflessa come radiazione emessa e riporta una temperatura errata. I metalli lucidi hanno una bassa emissività (0,1–0,3) e riflettono il calore circostante, mentre le superfici ossidate o verniciate hanno un’emissività più elevata (0,8–0,95) e forniscono letture più affidabili. Prima di effettuare qualsiasi misurazione, è necessario adeguare sempre l’impostazione dell’emissività al materiale da misurare.

Con quale frequenza dovrebbe essere calibrata una termocamera industriale?
Molti produttori raccomandano una calibrazione regolare per le termocamere utilizzate nei programmi di manutenzione predittiva. La calibrazione aiuta a correggere la deriva graduale del sensore che può influire sulle letture della temperatura e sull’uniformità delle ispezioni. Le termocamere utilizzate frequentemente o esposte ad ambienti difficili potrebbero richiedere intervalli di calibrazione più brevi. Tenete conto anche dei tempi di consegna; se la termocamera deve essere inviata fuori sede per la calibrazione, prevedete un’unità di riserva o programmate l’intervento durante le finestre di manutenzione pianificate.

Qual è la differenza tra immagini termiche radiometriche e non radiometriche?
Un’immagine termica radiometrica memorizza i dati di temperatura per ogni pixel, consentendo di misurare le temperature e regolare i parametri di analisi dopo l’acquisizione. Un'immagine non radiometrica è una rappresentazione termica visiva senza dati di temperatura incorporati: è possibile vedere i punti caldi, ma non è possibile misurarli con precisione né modificare in un secondo momento le tavolozze e i punti di misurazione. Per le ispezioni di manutenzione e la redazione di rapporti di conformità, le immagini radiometriche sono essenziali perché consentono di rianalizzare i risultati, confrontare i dati storici e generare rapporti dettagliati a partire dalla stessa acquisizione originale.

Una termocamera può vedere attraverso muri, vetro o plastica?
No. Le termocamere rilevano la radiazione infrarossa emessa dalle superfici: non possono vedere attraverso oggetti solidi. Il vetro blocca le lunghezze d’onda infrarosse, quindi puntando una termocamera verso una finestra si visualizza la temperatura della superficie del vetro, non ciò che si trova dietro di essa. Le pellicole di plastica sottili possono trasmettere una parte delle radiazioni infrarosse, ma la maggior parte delle plastiche industriali le blocca. Per le ispezioni, è necessario avere una linea di vista diretta sulla superficie da ispezionare. Se occorre ispezionare l’interno di un quadro elettrico o dietro l’isolante, è necessario prima aprire l’involucro o rimuovere il materiale di copertura.

Conclusione
La scelta della giusta termocamera industriale portatile inizia con l’adeguamento delle funzionalità all’attività da svolgere, non con la memorizzazione delle schede tecniche. Partite dal vostro scenario di ispezione, verificate la risoluzione e l’intervallo di temperatura, date priorità al NETD per la manutenzione predittiva e valutate il software e l’ergonomia prima dell’acquisto. La termocamera ideale rileva i guasti che è necessario individuare, dalle distanze a cui si opera, con un flusso di lavoro che il proprio team possa utilizzare in modo coerente.
