Modelli personalizzati di profilatori laser RF62x

{{{sourceTextContent.subTitle}}}

Presentiamo tre nuove modifiche di sensori 2D progettate per risolvere problemi specifici di scansione laser.

{{{sourceTextContent.description}}}

Presentiamo tre nuove modifiche di sensori 2D progettate per risolvere problemi specifici di scansione laser.

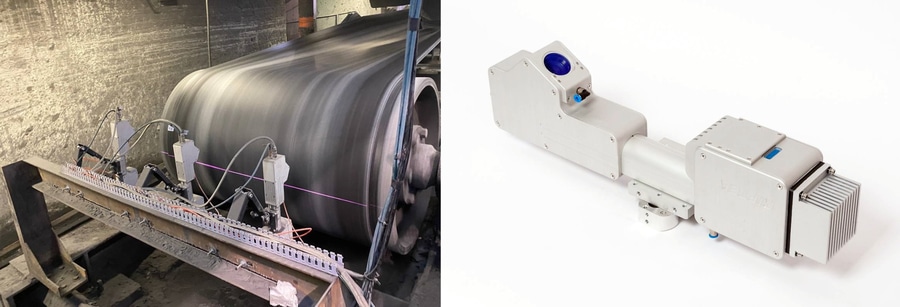

Progetto n. 1. profilatori laser 2D per sistemi di rilevamento degli strappi del nastro trasportatore.
Il monitoraggio dell'integrità della superficie del nastro trasportatore è uno dei compiti più importanti dell'industria mineraria. Una soluzione è la scansione laser 3D della superficie per rilevare i difetti critici che portano alla rottura del nastro. I requisiti specifici per gli scanner sono l'alta velocità, almeno 4000 Hz, e una risoluzione di almeno 0,5 mm. Una caratteristica distintiva della modifica proposta RF629.IR4-265/700-274/700 dello scanner standard è l'uso di un laser IR ad alta potenza da 4 W, che ha permesso di raggiungere la frequenza di scansione richiesta. Un sistema comprendente 7 scanner di questo tipo che controllano entrambe le superfici del nastro è stato sviluppato e implementato con successo dal nostro partner presso una delle imprese di estrazione dell'oro.

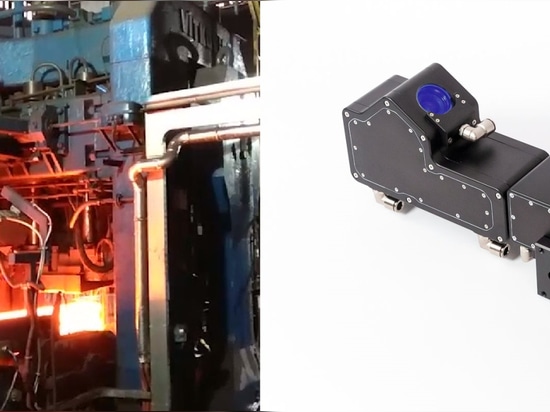

Progetto n. 2. profilatori laser 2D per la misurazione del profilo di oggetti caldi e il rilevamento di difetti superficiali.
Modification RF629-375/330-175/270-AC-WC. Lo scanner è progettato per controllare i parametri geometrici e i difetti superficiali delle rotaie ferroviarie calde durante la loro produzione. Caratteristiche distintive dello scanner: raffreddamento ad acqua dell'involucro; finestre che bloccano la radiazione termica IR; velocità di almeno 10000 profili/s. Il sistema di misura sviluppato dal nostro partner comprende 12 scanner con laser blu e rosso, installati intorno alla rotaia che si muove lungo il trasportatore.

Progetto #3. Profilatore laser 2D compatto per il monitoraggio del profilo delle superfici interne.
Modification RF627Smart-2/10-8/11-ID. Lo scanner è progettato per controllare i parametri geometrici dei fori (diametro, forma, filettatura, difetti superficiali). Una caratteristica distintiva è il corpo rotondo compatto con un diametro di soli 45 mm, che consente la scansione di fori con un diametro interno a partire da 49 mm. Di seguito è riportato un modello 3D della filettatura interna di un tubo per petrolio ottenuto con questo scanner.
