La piastra tubiera è un componente essenziale degli scambiatori di calore e di solito è una piastra rotonda con molti (fino a diverse migliaia) fori. Uno degli indicatori più importanti della qualità delle piastre tubiere è la conformità del diametro di tutti i fori al valore specificato. Attualmente, il controllo del diametro viene effettuato manualmente e, dato il numero di fori, è un processo che richiede molta manodopera.
Per aumentare la produttività e l'affidabilità del controllo, eliminando il fattore umano, abbiamo sviluppato un sistema per la misurazione automatizzata dei fori delle lamiere per tubi. Il funzionamento del sistema si basa sul principio della scansione della superficie interna dei fori con un sensore a triangolazione laser rotante.
Componenti principali del sistema:

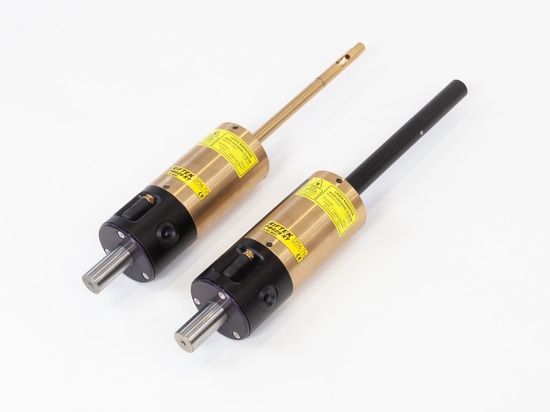

- Sonda/e a triangolazione laser serie RF609-Wi-Fi.
- Tablet industriale con software.
L'ispezione dei fori viene eseguita come segue:
- La sonda di triangolazione laser viene installata nel mandrino della macchina CNC.
- Il file CAD della lamiera del tubo controllato viene caricato nel programma sul tablet.
- L'operatore inserisce la sequenza di misurazione dei fori della lamiera del tubo nel programma della macchina e nel programma del sistema.
- Il tablet passa alla modalità di ricezione dei dati e il programma di scansione viene lanciato sulla macchina.

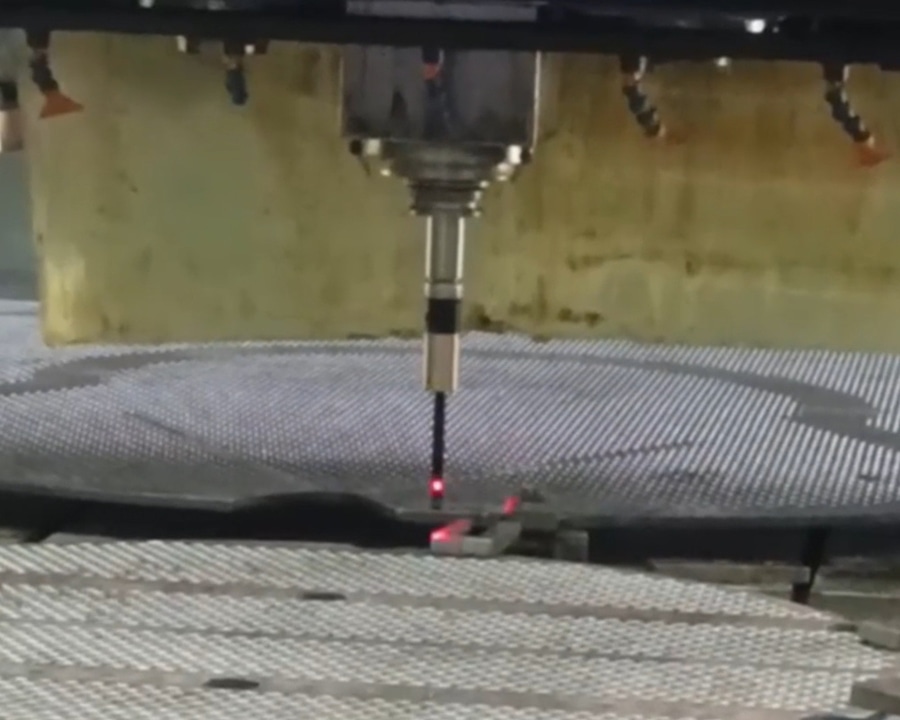

Durante il processo di misurazione, la macchina inserisce in sequenza, secondo l'algoritmo selezionato, una sonda laser rotante nel foro controllato. La sonda laser trasmette i dati di misura alla tavoletta e il software della tavoletta calcola i parametri geometrici di ciascun foro e li visualizza con un codice colore digitale e grafico. Al termine delle misurazioni, l'operatore genera un rapporto.
