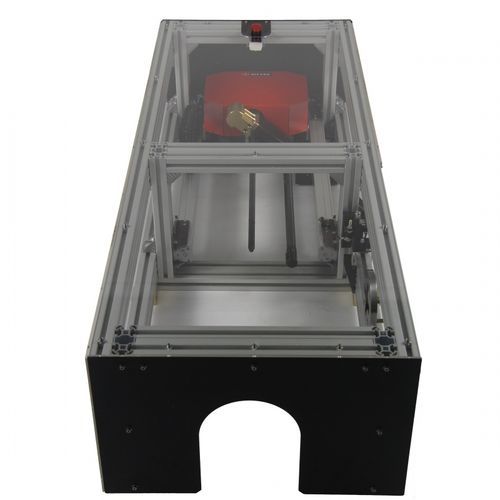

sistema di scansione laser 3D per il controllo della forma degli assi martellati

{{{sourceTextContent.subTitle}}}

sistema di scansione laser 3D per il controllo della forma degli assi martellati

{{{sourceTextContent.description}}}

La corretta forma delle superfici è una garanzia di qualità e affidabilità degli assi. Poiché l'asse ha una forma piuttosto complessa delle superfici interne ed esterne e la superficie interna è difficile da raggiungere, i produttori sono costretti a ricorrere a metodi di controllo distruttivi molto costosi.

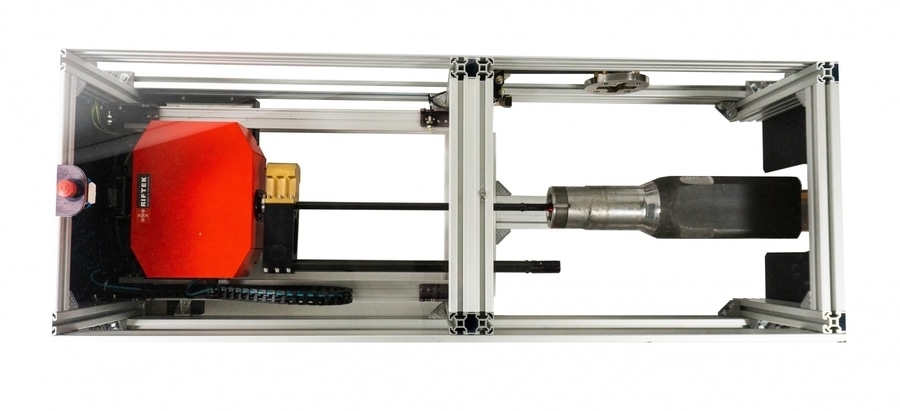

Per risolvere questo problema, abbiamo proposto un sistema di scansione laser, basato su sensori laser rotanti. Il sistema contiene due sensori a triangolazione di punti, posti all'estremità di lunghe aste con possibilità di traslazione lineare e rotazione attorno all'asse del sensore della superficie interna.

Le caratteristiche distintive del sistema sono:

- Sensore di superficie interno TWIN (un raggio laser - due sensori laser con campi adiacenti) all'interno di un contenitore molto piccolo (15 mm di diametro). Questa soluzione consente di ottenere una precisione doppia rispetto ai sensori standard.
- Le lunghe aste che trasportano i sensori sono realizzate in carbonio rinforzato, che garantisce stabilità alla temperatura e resistenza alle vibrazioni.

Il programma controlla la calibrazione del sistema e il processo di scansione, crea modelli 3D di entrambe le superfici in tempo reale, confronta il modello risultante con quello ideale, consente di misurare i parametri geometrici in qualsiasi sezione trasversale dell'asse.
