Nuova generazione di macchine per l'ispezione dei vagli a cuneo

{{{sourceTextContent.subTitle}}}

Nuova generazione di macchine per l'ispezione dei vagli a cuneo

{{{sourceTextContent.description}}}

Siamo lieti di presentare una nuova generazione della nostra macchina di misura progettata per l'ispezione dei vagli a filo di cuneo. Gli schermi a cuneo, chiamati anche schermi Johnson o profili a cuneo, sono destinati alla costruzione di pozzi d'acqua, pozzi petroliferi, pozzi di gas e altri impianti di filtrazione di alta qualità. Uno dei principali parametri che caratterizzano la qualità del vaglio è la costanza della fessura tra i fili (apertura della fessura) lungo la sua lunghezza. Attualmente, le misurazioni della fessura vengono eseguite principalmente manualmente con l'ausilio di spessimetri, il che è estremamente inefficiente e inaffidabile. La nostra macchina consente un'ispezione completamente automatizzata e senza contatto, garantendo il massimo livello di qualità del prodotto.

Design della macchina:

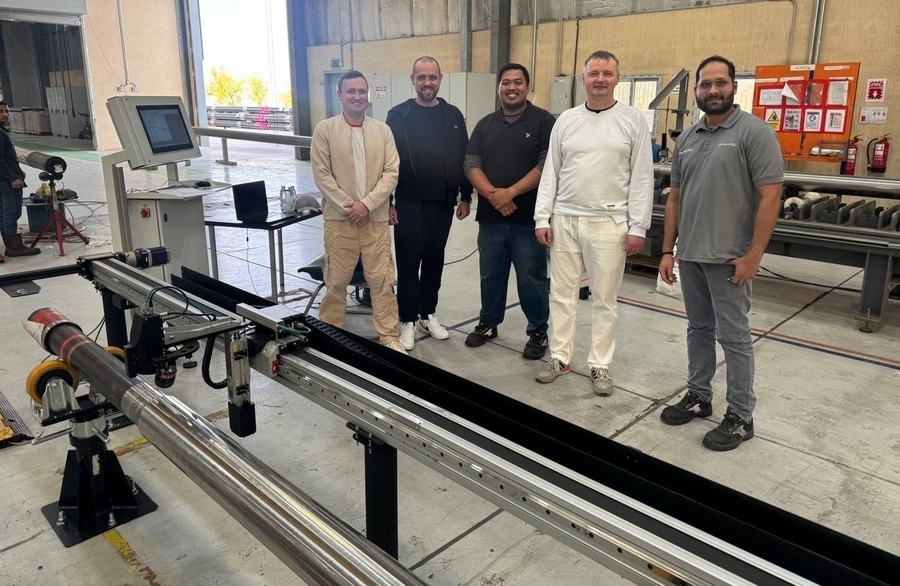

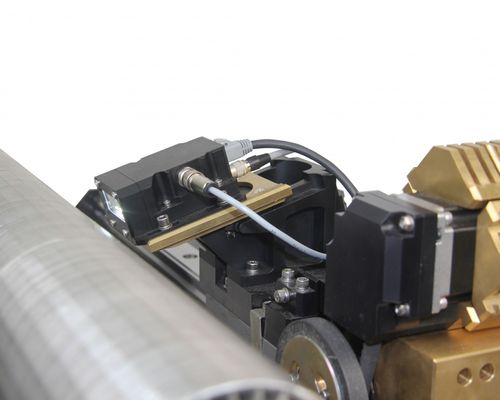

La macchina contiene un telaio che trasporta il sistema di movimento lineare, ora lungo 12 m invece degli 8 m del modello precedente. Sul carrello del sistema di movimento lineare è installata una telecamera industriale con una speciale illuminazione a LED. Rispetto al modello precedente, abbiamo aumentato la portata dell'autofocus, migliorato le caratteristiche dell'illuminazione e riposizionato la telecamera, aumentando significativamente il contrasto dell'immagine e, di conseguenza, migliorando l'accuratezza e la riproducibilità delle misure. Nella posizione estrema del carrello, al di fuori dello schermo controllato, è installata la dima di calibrazione. La macchina è alimentata e controllata da un computer centrale che utilizza un software specializzato.

Come funziona:
Lo schermo viene posizionato su rulli di base installati lungo la macchina. La telecamera industriale viene posizionata in modo tale che il suo campo visivo si trovi nella sezione diametrale dello schermo. La telecamera si muove lungo lo schermo e cattura l'immagine della sua superficie. Prima di scansionare lo schermo, il sistema viene autocalibrato misurando la sagoma incorporata. Il software analizza le immagini ricevute e calcola le dimensioni degli spazi vuoti. Il processo viene ripetuto per diverse posizioni dello schermo, che ruota gradualmente intorno all'asse.
