Ispezione del profilo del cordone di saldatura con il profilatore laser 2D/3D RF627Smart-Weld
{{{sourceTextContent.subTitle}}}
Ispezione del profilo del cordone di saldatura con il profilatore laser 2D/3D RF627Smart-Weld
{{{sourceTextContent.description}}}
Abbiamo ampliato in modo significativo le capacità del nostro popolare sistema laser per l'automazione della saldatura robotizzata. Oltre alle funzioni di rilevamento e tracciamento, il sistema può ora monitorare anche i parametri geometrici del cordone di saldatura.
Per abilitare questa nuova funzionalità, al software dello scanner è stato aggiunto uno Smart-block unificato "Weld Seam Inspection".
Questo blocco comprende strumenti per:
- descrivere la geometria dei vari tipi di saldatura;
- impostare soglie di tolleranza
- l'elaborazione dei dati in tempo reale
- accumulare dati di ispezione e generare rapporti dettagliati sulla base dei risultati raccolti.
Come sempre, tutte le analisi vengono eseguite direttamente all'interno dello scanner, sulla base di un algoritmo definito dall'utente e costruito come flusso di lavoro grafico.

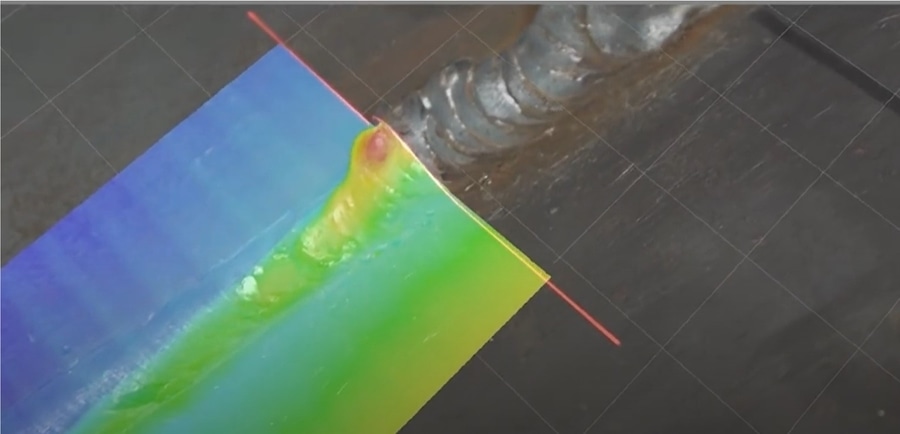

Il profilatore laser è montato sulla flangia del robot o su un sistema di posizionamento a coordinate. Mentre si muove lungo il cordone di saldatura, ogni profilo acquisito dallo scanner viene elaborato in tempo reale secondo l'algoritmo definito dal grafico. Il sistema determina i parametri geometrici chiave, li verifica rispetto alle tolleranze specificate e genera un rapporto di controllo.
