Tecnologia HDD rivoluzionaria!

{{{sourceTextContent.subTitle}}}

Il ricercatore del Nord aiuta l'orientamento nelle costruzioni senza scavo

{{{sourceTextContent.description}}}

Essendo la tecnologia principale della posa di condotte senza scavo, la tecnologia HDD pone requisiti estremamente elevati al controllo della direzione della punta. Il controllo preciso della traiettoria di perforazione dipende da apparecchiature di misurazione direzionale ad alte prestazioni. Grazie ai suoi vantaggi tecnici unici, il cercatore nord ER-MNS-09 è diventato un'apparecchiatura chiave per migliorare l'efficienza e l'accuratezza della costruzione nelle operazioni HDD.

Un passo avanti nella tecnologia Hdd! Il cercatore nord aiuta l'orientamento nelle costruzioni senza scavo

Sfide principali e requisiti direzionali della costruzione HDD
La costruzione di HDD richiede il completamento dei processi di perforazione del foro pilota, di espansione del foro e di estrazione della condotta nel sottosuolo. Le attrezzature direzionali devono soddisfare i requisiti di adattamento a spazi ristretti, orientamento di alta precisione, resistenza a interferenze ambientali complesse e vibrazioni da impatto e adattamento a condizioni di lavoro estreme.

Vantaggi tecnici dell'ER-MNS-09 e compatibilità con gli HDD

**Misura ad alta precisione per garantire il controllo della traiettoria**
L'accuratezza dell'azimut può raggiungere 0,25° e l'accuratezza dell'assetto è ≤0,2°. Con una frequenza di aggiornamento dei dati di 100Hz, supporta un funzionamento stabile nell'intervallo di inclinazione di -85~85°. L'operatore può regolare in tempo la traiettoria della punta di perforazione in base ai dati di misura per soddisfare le severe restrizioni sulla deviazione della traiettoria nella costruzione di HDD;

**Design estremamente compatto, incorporato nello spazio centrale del tubo della sonda**

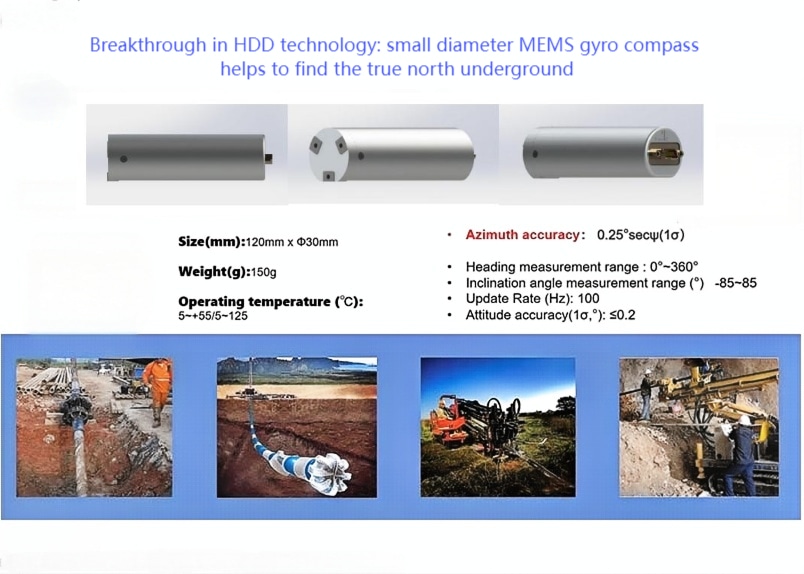

Il tubo sonda guidato per HDD deve essere incorporato nell'estremità anteriore del tubo di perforazione e le dimensioni e il peso dell'apparecchiatura sono limitati. Il cercatore nord ER-MNS-09 ha un diametro di soli 30 mm, una lunghezza di 120 mm e un peso di ≤150 g. Può essere integrato senza problemi nel tubo sonda o nella testa di guida nella parte anteriore dell'attrezzatura di perforazione ed è adatto alle attrezzature di perforazione tradizionali.

**Trovamento autonomo del nord e interferenza antimagnetica**
Grazie all'adozione di un giroscopio MEMS ad alta precisione in grado di trovare autonomamente il nord, l'allineamento iniziale viene completato in 5 minuti, senza dipendere dal campo geomagnetico, ed è in grado di fornire in modo stabile le informazioni relative all'azimut del nord vero, all'angolo di inclinazione e all'angolo di rollio in ambienti con forti interferenze, come miniere sotterranee, condutture metalliche o forti ambienti elettromagnetici.

Design interamente allo stato solido: assenza di parti meccaniche rotanti, eccellente capacità antiurto e antivibrazioni, in grado di soddisfare i requisiti di affidabilità in condizioni di forti vibrazioni durante la perforazione.

**Ampia adattabilità alla temperatura per far fronte a condizioni di lavoro estreme**
Compensazione completa della calibrazione della temperatura: La versione per temperature normali supporta una temperatura di funzionamento di 5~+55°C, mentre la versione per alte temperature supporta 5~125°C. È in grado di resistere a forti vibrazioni e urti per garantire un'affidabilità a lungo termine in pozzi profondi, ambienti fangosi o condizioni di shock elevato.
