Nuovo modulo direzionale giroscopico MEMS ER-Gyro-19
{{{sourceTextContent.subTitle}}}
Il primo modulo giroscopico MEMS in grado di fornire dati azimutali affidabili in ambienti magneticamente disturbati e con un piccolo angolo di inclinazione del pozzo (0,1°-5°)
{{{sourceTextContent.description}}}
Quando il fluxgate viene calibrato frequentemente e la perforazione viene interrotta nell'area del minerale di ferro, il costo giornaliero dell'operazione ammonta a decine di migliaia di dollari: ER-Gyro-19 utilizza 3 soluzioni di sostituzione in situ: stessa interfaccia, stesse dimensioni e stesso tipo di corpo per sostituire direttamente il fluxgate, trovare il vero nord in 30 secondi e dire addio per sempre alla dipendenza dal campo magnetico.
1. Rivoluzione a trasformazione zero della sostituzione in situ

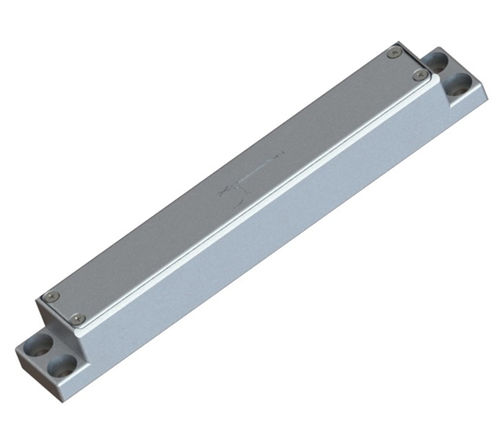

Stesso tipo di corpo: riproduzione perfetta 1:1 dell'aspetto, del design e dei dettagli del fluxgate, facile da sostituire
Stesse dimensioni: riproduzione di precisione di 136,8×20,3×19 mm, adatta a tutti gli slot per schede sonda esistenti
Stessa interfaccia: supporto nativo della spina dell'aviazione, plug and play, eliminazione della modifica dei cavi
→ Costo di trasformazione finale: Dal forte dilemma magnetico alla navigazione precisa, nessuna necessità di interrompere la perforazione, zero reset del sistema
2. Tre caratteristiche tecniche principali che schiacciano il fluxgate
A: tecnologia di navigazione inerziale MEMS strapdown, stabile e affidabile
compensazione della calibrazione a temperatura piena 5~125℃, immune alle temperature estreme
La tecnologia di navigazione inerziale MEMS strapdown elimina i complessi sistemi meccanici della piattaforma, accorcia i tempi di avvio, riduce i costi e migliora l'affidabilità e la stabilità
B: Il più recente giroscopio MEMS a tre assi, miniaturizzazione a livello di sonda
Adottando una tecnologia giroscopica MEMS all'avanguardia, con un packaging a livello di sonda di 136,8×20,3×19 mm, si ottiene una compressione rivoluzionaria delle dimensioni dello strumento giroscopico e si può incorporare senza problemi in spazi di lavoro estremamente ristretti
Supporta la misurazione durante la perforazione (GWD) e la doppia modalità statica continua, la raccolta in tempo reale dei dati di perforazione, il controllo preciso della traiettoria, riducendo notevolmente i cicli di misura e migliorando significativamente l'efficienza del lavoro
Design della piattaforma incorporata con architettura a stato solido, eccellente resistenza agli urti e alle vibrazioni, maggiore adattabilità all'ambiente
Basato su giroscopio MEMS a tre assi e tecnologia di misurazione inerziale a tre assi strapdown, tracciamento dinamico continuo e soluzione in tempo reale dell'angolo di inclinazione del pozzo, dell'angolo della faccia dell'utensile e dell'angolo azimutale
C: giroscopio MEMS ad alta precisione con ricerca autonoma a nord, fortemente antimagnetico
La tecnologia di orientamento del giroscopio si basa sul rilevamento della velocità angolare di rotazione terrestre, non è necessario alcun riferimento magnetico esterno o calibrazione manuale, è completamente libera dalla dipendenza dal campo magnetico e garantisce una precisione senza perdite nelle aree di estrazione del ferro o nelle reti elettriche
30 secondi di allineamento rapido, precisione azimutale di 1°; 90 secondi di allineamento preciso, precisione azimutale di 0,5°, orientamento rapido e accurato
Accuratezza dell'inclinazione del pozzo 0,1° (1σ) | Accuratezza dell'angolo di fronte allo strumento giroscopico 1°/secL (L è la latitudine) | Accuratezza dell'azimut 0,25°secψ (1σ), che definisce un nuovo punto di riferimento per l'accuratezza del settore.
Angolo di inclinazione dell'utensile azimutale/giro: 0~360°|Angolo di inclinazione dell'utensile a gravità: -180~180°|Angolo di inclinazione del pozzo: 0~90°, copertura completa senza angoli morti, funzionamento dinamico senza soluzione di continuità, senza preoccupazioni durante l'intero processo
